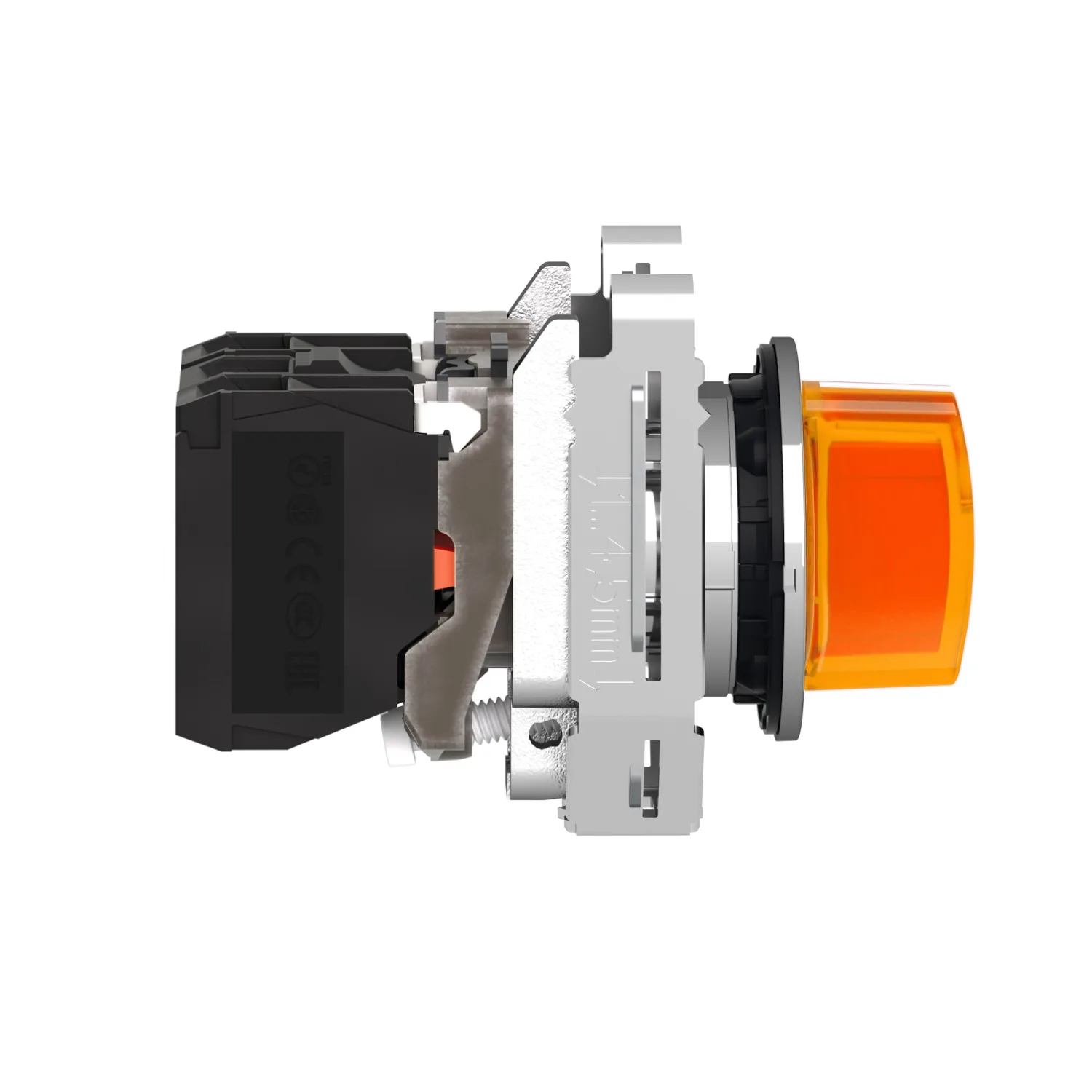

Schneider XB4FK135M5 - Leuchtwahlschalter, Harmony XB4F, Metall, 30mm, orange, universelle LED, 3 Stellungen, 1S+1Ö, 230-240V AC
Schneider

Leuchtwahlschalter, Harmony XB4F, Metall, 30mm, orange, universelle LED, 3 Stellungen, 1S+1Ö, 230-240V AC

Schneider XB4FK135M5, Leuchtwahlschalter, Harmony XB4F, Metall, 30mm, orange, universelle LED, 3 Stellungen, 1S+1Ö, 230-240V AC. Kategorie: Harmony XB4. Fragen Sie ein Angebot für Preis und Lieferzeit an.

  • Referenz:XB4FK135M5
  • Hersteller / Marke:Schneider
  • Verfügbarkeit:Auf Anfrage / Bestand prüfen
  • Preis:68.50 EUR (Request a quote)
Preisangebot per WhatsApp anfordern

Wichtige Eigenschaften

Baureihe
Harmony XB4
Produkt- Oder Komponententyp
Leuchtwahlschalter
Kurzbezeichnung Des Geräts
XB4F
Blendenmaterial
Chrom-beschichtetes Metall
← Zurück zum Katalog

Produktbeschreibung

Die Baureihe Harmony XB4F aus Metall bietet eine Vielzahl an 30mm Komplettgeräten wie Drucktaster, Leuchtmelder und Wahlschalter bis hin zum Not-Aus-Schalter. Zusätzlich ist es durch den modularen Aufbau der Geräte möglich, alle Bestandteile auch als Einzelelemente zu beziehen sowie wahlweise auch für 22mm Einbaumaß. Aufgrund der Qualität, der Flexibilität und der extremen Robustheit (Schutzklassen bis IP69K) eignen sich die Geräte ideal für die meisten Anwendungen in der Industrie und in Gebäuden. Dieser Leuchtwahlschalter in der Farbe orange beinhaltet eine universelle LED und benötigt eine Versorgungsspannung von 230V AC. Der Schalter verfügt über 3 Stellungen sowie 1 Schließer und 1 Öffner. Montiert in einer 30mm Bohrung erfolgt der Anschluss des Geräts durch Schraubklemmen auf der Rückseite des Produkts. Aufgrund der Vielzahl von vorhandenen Produktstandards und Zertifizierungen geeignet für den internationalen Einsatz. Dank des Green Premium Umweltzeichens können Sie detaillierte Informationen zu Materialinhalten, Umweltauswirkungen und Kreislaufwirtschaft erhalten, die Ihre Nachhaltigkeitsziele unterstützen.

Hauptmerkmale

  • Universelles LED-Modul, kompatibel mit allen farbigen Frontelementen mit Leuchtfunktion
  • Modularer Aufbau aus Metall für schnelle und einfache Installation
  • Ideal für den universellen Einsatz in der Industrie, im Maschinen- und Schaltschrankbau sowie in Gebäuden
  • Höchste Robustheit für raue Umgebungsbedingungen
  • Große Auswahl an verschiedenen Hilfsschaltern und Zubehör

Technische Daten

Hauptmerkmale18
BaureiheHarmony XB4
Produkt- Oder KomponententypLeuchtwahlschalter
Kurzbezeichnung Des GerätsXB4F
BlendenmaterialChrom-beschichtetes Metall
HaltekragenmaterialZamak
Typ Des FrontelementsEinbaubündig
Montagedurchmesser30,5 mm
Verkauf Je Unteilbare Menge1
Form Des SignaleinheitkopfesRund
Operatortyprastend
BetriebsprofilOrange Standardgriff
Betriebs-Positionsinformation3 Positionen ± 45°
Art Und Zusammensetzung Der Kontakte1 S + 1 Ö
Betrieb Der KontakteGestuft schaltend
Anschlüsse - KlemmenSchraubklemmen, <= 2 x 1,5 mm² mit Kabelende entspricht IEC 60947-1; Schraubklemmen, >= 1 x 0,22 mm² ohne Kabelende entspricht IEC 60947-1
LichtquelleUniversal-LED
LampenfassungIntegrierte LED
[UH,nom] Bemessungs-Betriebsspannung230 - 240 V AC bei 50/60 Hz
Zusatzmerkmale28
Höhe53 mm
Breite36,6 mm
Tiefe69,5 mm
Klemmenbeschreibung ISO Nr. 1(13-14)S; (21-22)Ö
Produktgewicht0,151 kg
Widerstandsfähigkeit Gegen Hochdruckreiniger7000000 Pa bei 55 °C, Entfernung: 0,1 m
GehäusevarianteEingebaut - Durchmesser: 30,75 mm +/- 0,25 mm
BefestigungsmodusDurch Schrauben Empfohlener Drehmoment: 0,8 Nm (0,8 - 1,2 Nm)
Verwendung Der KontakteStandardkontakte
Positive ÖffnungMit Öffner-Kontakt entspricht IEC 60947-5-1, Anhang K
Betriebsdrehmoment0,14 Nm Schließer, wechselnder elektrischer Zustand
Mechanische Lebensdauer500000 Zyklen
[M] Anzugsdrehmoment0,8…1,2 Nm entspricht IEC 60947-1
SchraubenkopfformKreuzweise kompatibel mit Philips Nr. 1 Schraubenzieher; Kreuzweise kompatibel mit Position Nr. 1 Schraubenzieher; Geschlitzt kompatibel mit flach Ø 4 mm Schraubenzieher; Geschlitzt kompatibel mit flach Ø 5,5 mm Schraubenzieher
KontaktmaterialSilberlegierung (Ag/Ni)
Kurzschlussschutz10 A Patronensicherung Typ gG entspricht IEC 60947-5-1
[Ith] Konventioneller Thermischer Strom In Freier Luft10 A entspricht IEC 60947-5-1
[Ui] Bemessungs-Isolationsspannung600 V (Verschmutzungsgrad 3) entspricht IEC 60947-1
[Uimp] Bemessungs-Stoßspannungsfestigkeit6 kV entspricht IEC 60947-1
[Ie] Bemessungs-Betriebsstrom3 A bei 240 V, AC-15, A600 entspricht IEC 60947-5-1; 6 A bei 120 V, AC-15, A600 entspricht IEC 60947-5-1; 0,1 A bei 600 V, DC-13, Q600 entspricht IEC 60947-5-1; 0,27 A bei 250 V, DC-13, Q600 entspricht IEC 60947-5-1; 0,55 A bei 125 V, DC-13, Q600 entspricht IEC 60947-5-1; 1,2 A bei 600 V, AC-15, A600 entspricht IEC 60947-5-1
Elektrische Lebensdauer1000000 Zyklen, AC-15, 2 A bei 230 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht EN 60947-5-1 Anhang C; 1000000 Zyklen, AC-15, 3 A bei 120 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht EN 60947-5-1 Anhang C; 1000000 Zyklen, AC-15, 4 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht EN 60947-5-1 Anhang C; 1000000 Zyklen, DC-13, 0,2
Elektrische ZuverlässigkeitΛ < 10exp(-6) bei 5 V und 1 mA bei sauberer Umgebung entspricht IEC 60947-5-4; Λ < 10exp(-8) bei 17 V und 5 mA bei sauberer Umgebung entspricht IEC 60947-5-4
SignaltypDauerlicht
Versorgungsspannungsgrenzen195…264 V AC
Stromaufnahme14 mA
Lebensdauer100000 h bei Nennspannung und 25 °C
Stoßspannungsfestigkeit1 kV entspricht IEC 61000-4-5
GerätedarstellungVollständiges Produkt
Montage14
BeschichtungTH
Umgebungstemperatur Bei Lagerung-40…70 °C
Umgebungstemperatur Bei Betrieb-40…70 °C
Schutzklasse Für StromschlägeKlasse I conforming to IEC 60536
Schutzart (IP)IP66 entspricht IEC 60529; IP67 entspricht IEC 60529; IP69 entspricht IEC 60529; IP69K entspricht ISO 20653; Typ 13 entspricht UL 50 E; Typ 12 entspricht UL 50 E; Typ 4 entspricht UL 50 E; Typ 4X entspricht UL 50 E
Schutzart (IK)IK04 entspricht IEC 50102
NormenCSA C22.2 Nr. 14; IEC 60947-5-1; IEC 60947-5-4; UL 508; IEC 60947-1; JIS C8201-5-1; CE; JIS C8201-1
ProduktzertifizierungenUL-gelistet; CSA; CCC; EAC
Vibrationsfestigkeit5 gn (f= 10…500 Hz) entspricht IEC 60068-2-6; 2 mm Spitze zu Spitze (f= 2…10 Hz) entspricht IEC 60068-2-6
Stoßfestigkeit30 gn (Dauer = 18 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27; 50 gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27; 25 gn (Dauer = 6 ms) für 1.000 Stöße auf jeder Achse entspricht IEC 60068-2-27
Widerstandsfähigkeit Gegen Kurze Störsignale2 kV entspricht IEC 61000-4-4
Widerstandsfähigkeit Gegen Elektromagnetische Felder10 V/m entspricht IEC 61000-4-3
Widerstandsfähigkeit Gegen Elektrostatische Entladung6 kV bei Kontakt (bei Metallteilen) entspricht IEC 61000-4-2; 8 kV in Umgebungsluft (in isolierteilen Bereichen) entspricht IEC 61000-4-2
Elektromagnetische AussendungKlasse B entspricht IEC 55011
Verpackungseinheiten6
VPE 1 ArtPCE
Anzahl Der Geräte Pro Packung1
VPE 1 Höhe4,400 cm
VPE 1 Breite5,300 cm
VPE 1 Länge8,900 cm
Verpackungsgewicht (Lbs)136,000 g
Vertragliche Gewährleistung1
Garantie (in Monaten)18
