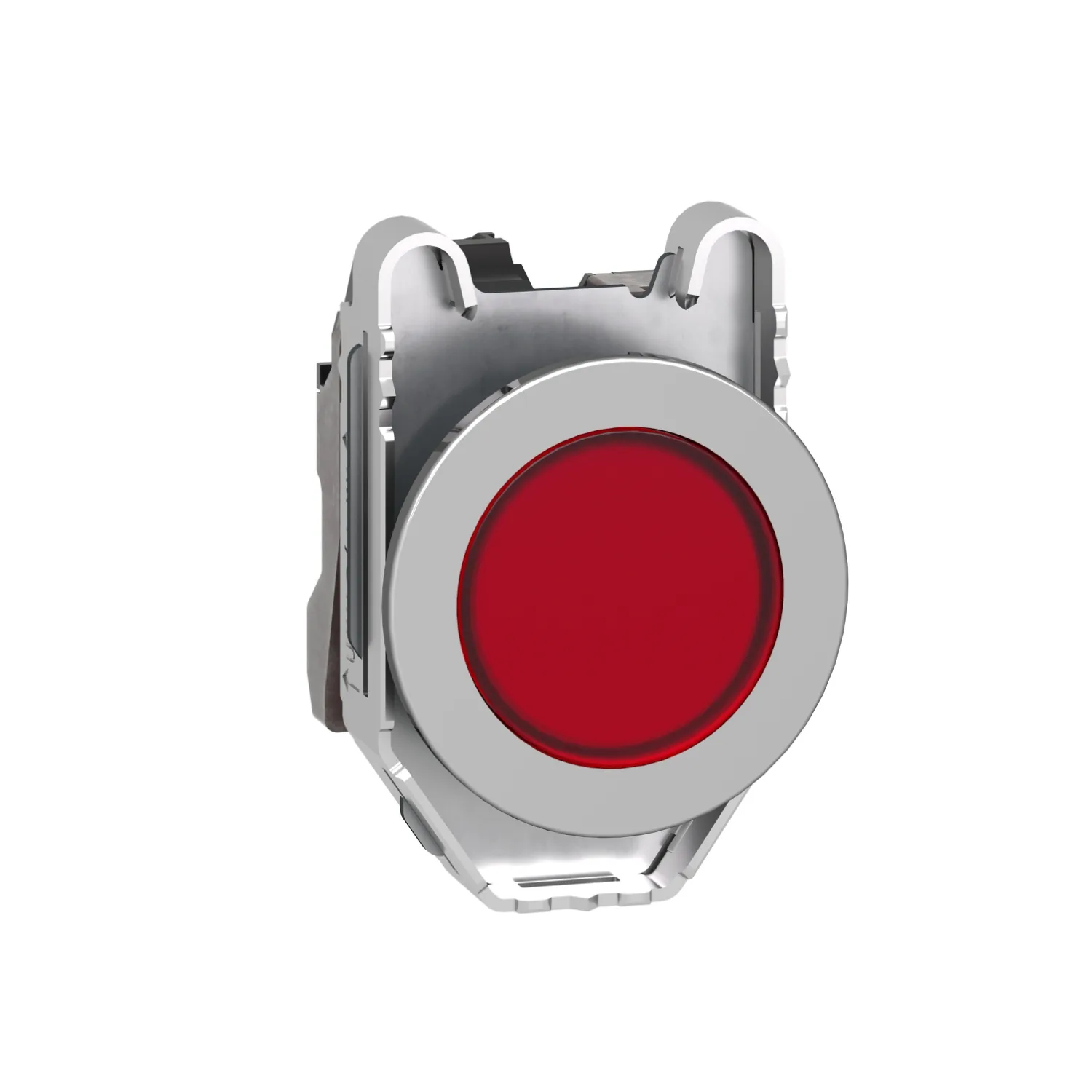

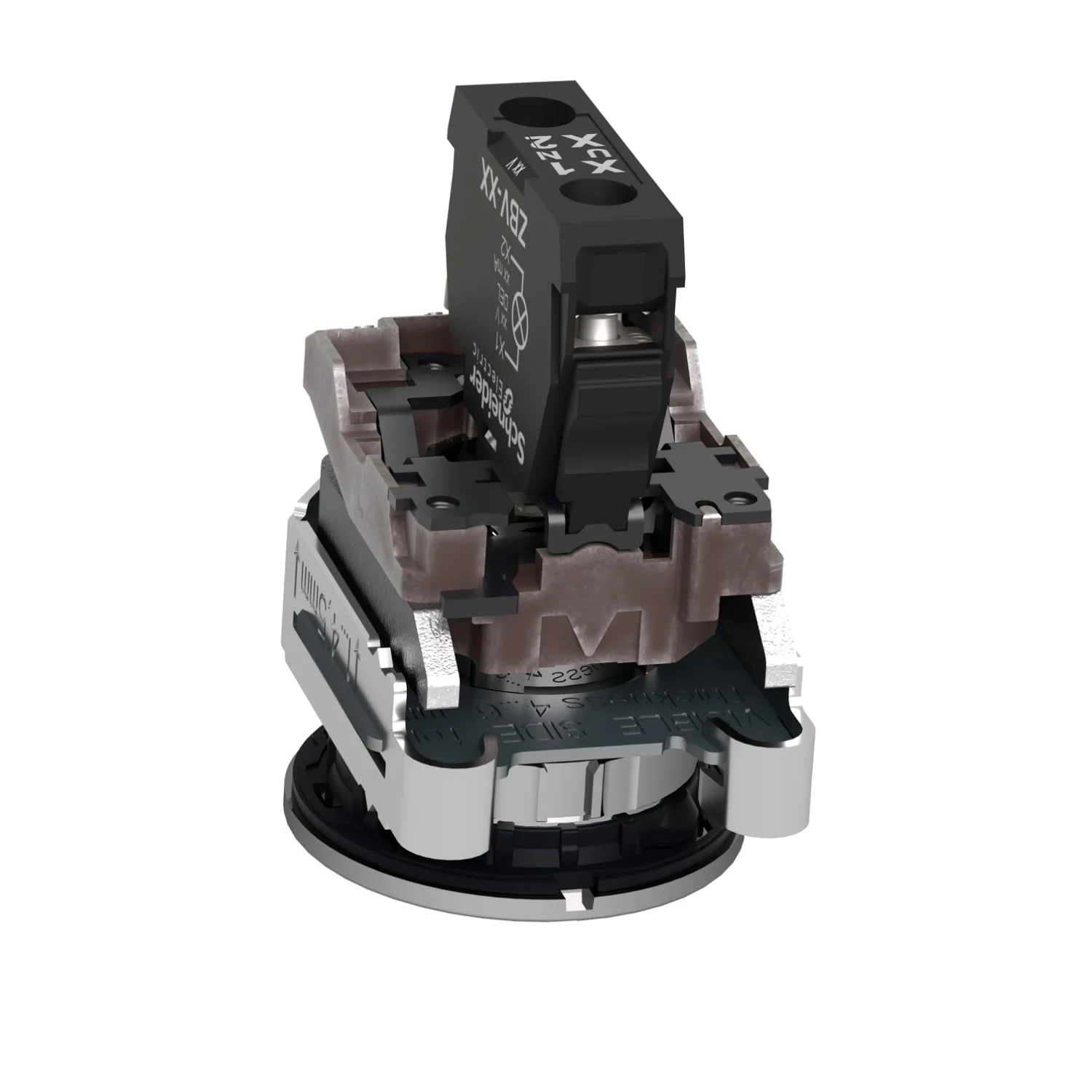

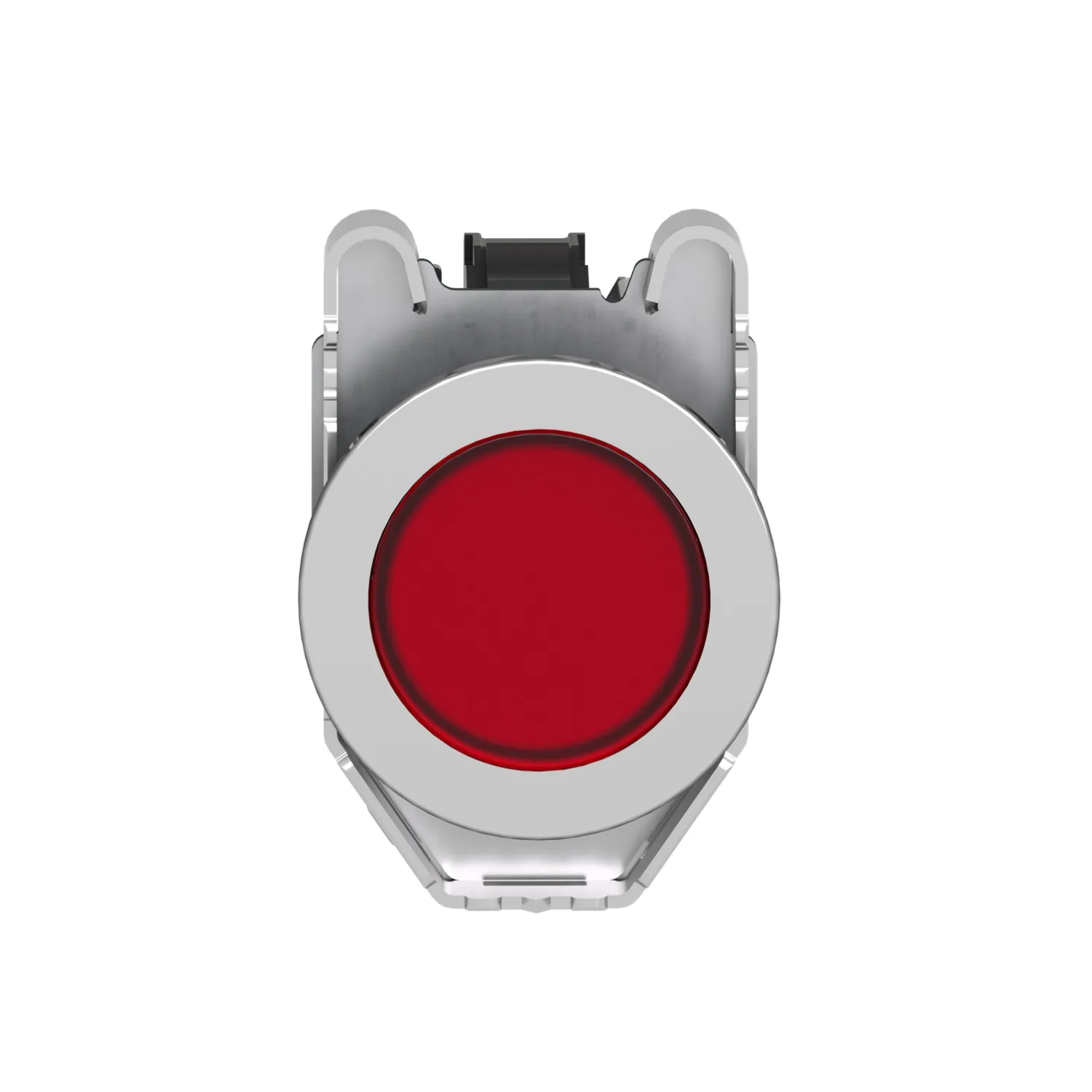

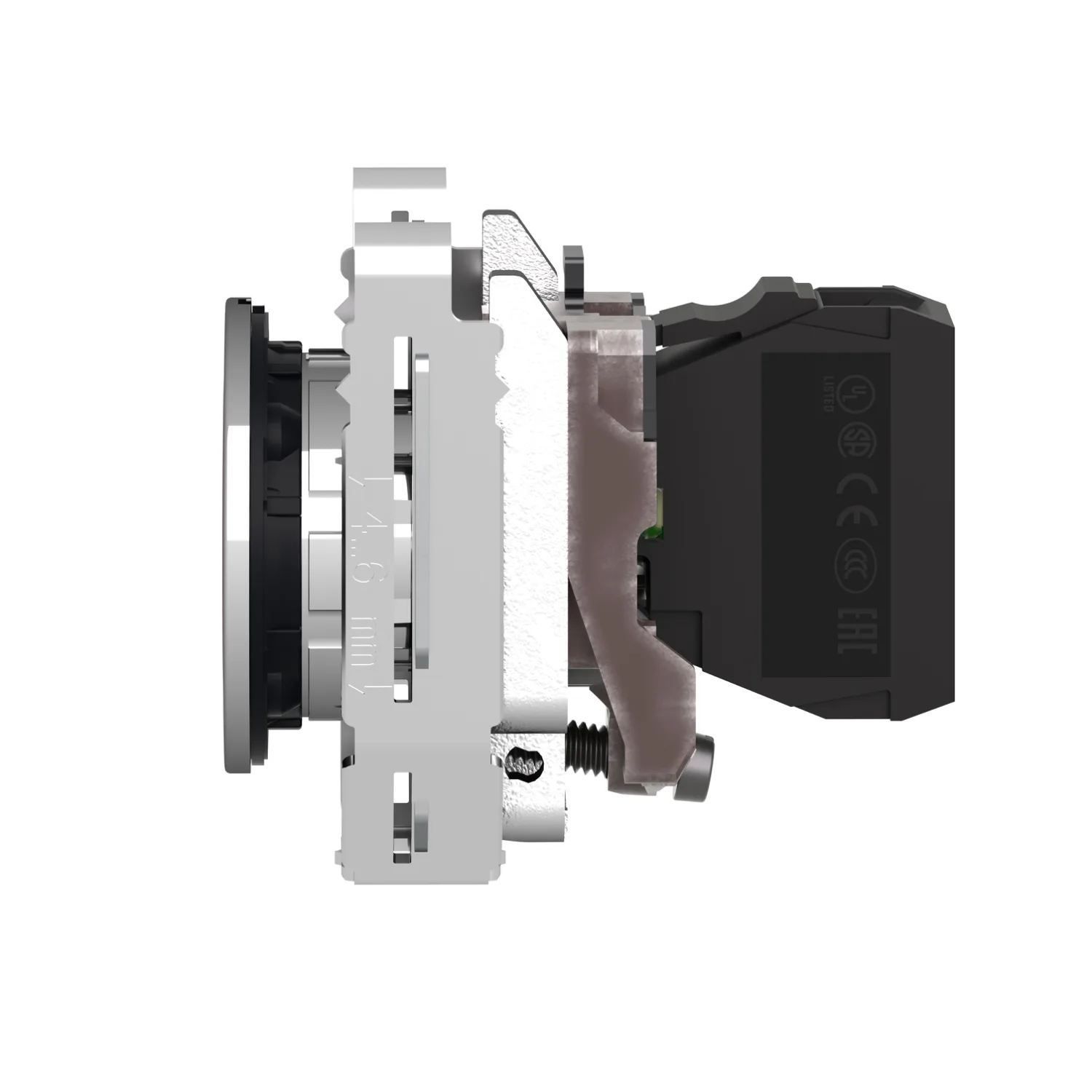

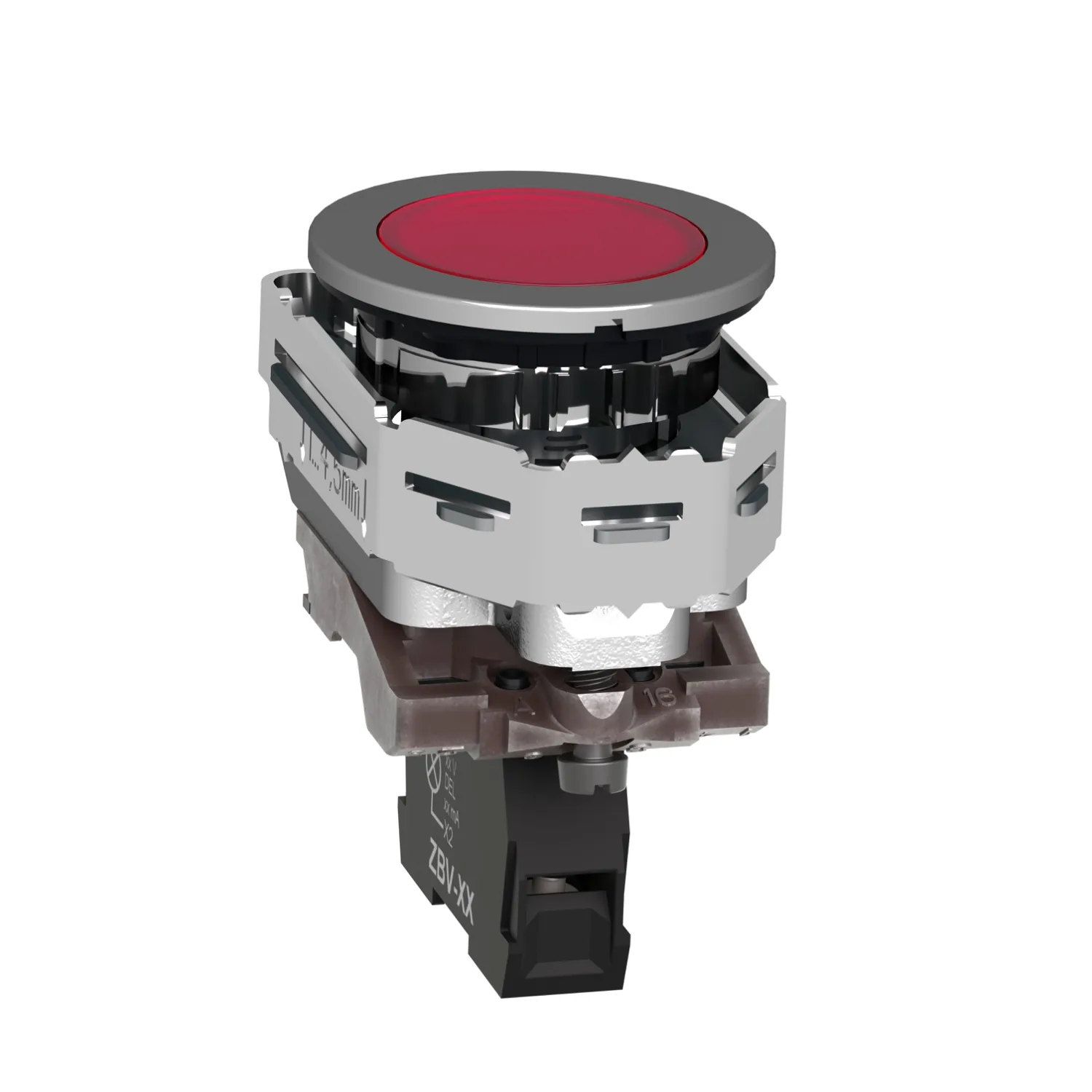

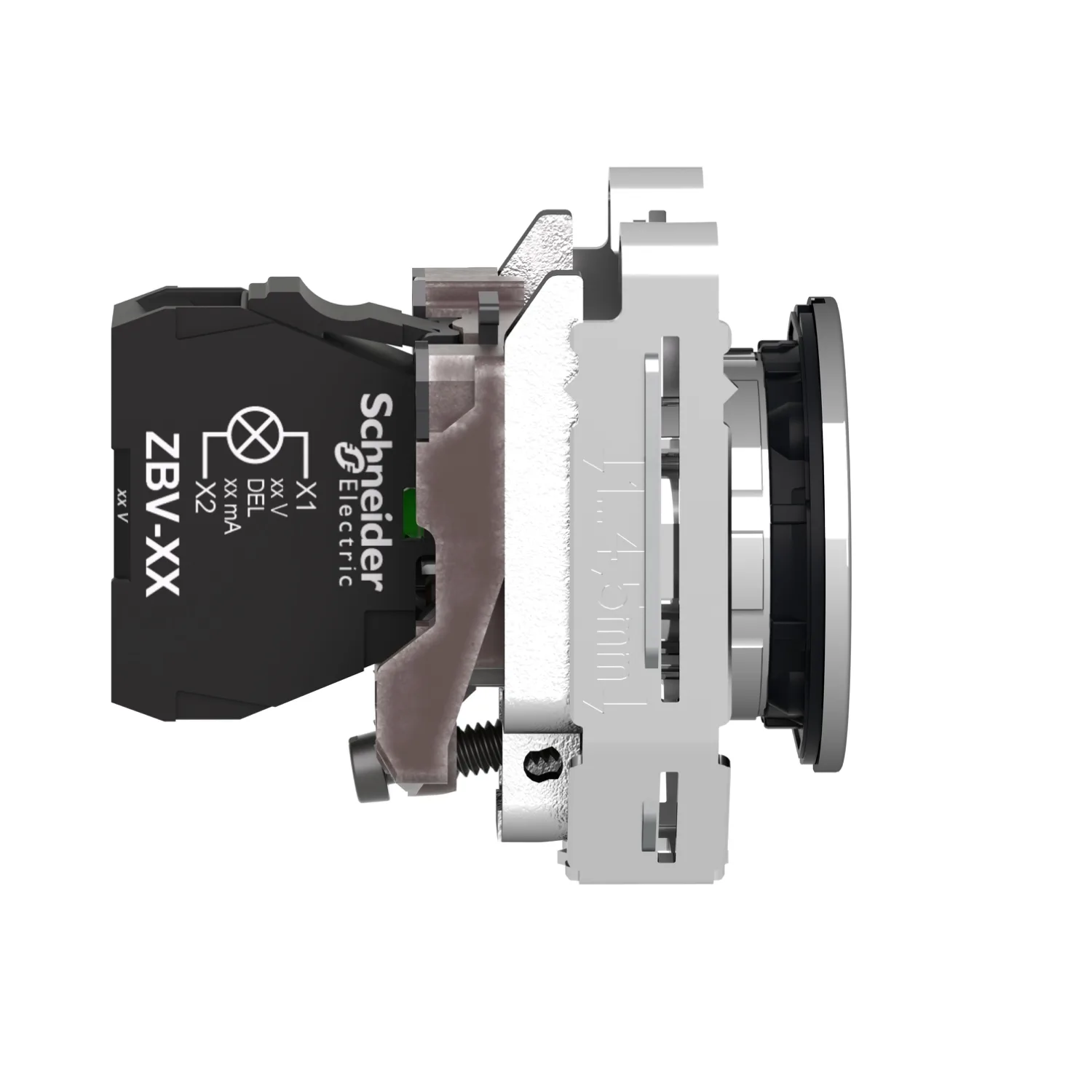

Leuchtmelder, Harmony XB4F, Metall, 30mm, rot, universelle LED, glatte Kalotte, Schraubklemme, 24V ACDC
Schneider XB4FVB4, Leuchtmelder, Harmony XB4F, Metall, 30mm, rot, universelle LED, glatte Kalotte, Schraubklemme, 24V ACDC. Kategorie: Harmony XB4. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:XB4FVB4
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:30.70 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Harmony XB4
- Produkt- Oder Komponententyp
- Kontrolllampe
- Kurzbezeichnung Des Geräts
- XB4F
- Blendenmaterial
- Chrom-beschichtetes Metall
Produktbeschreibung
Die Baureihe Harmony XB4F aus Metall bietet eine Vielzahl an 30mm Komplettgeräten wie Drucktaster, Leuchtmelder und Wahlschalter bis hin zum Not-Aus-Schalter. Zusätzlich ist es durch den modularen Aufbau der Geräte möglich, alle Bestandteile auch als Einzelelemente zu beziehen sowie wahlweise auch für 22mm Einbaumaß. Aufgrund der Qualität, der Flexibilität und der extremen Robustheit (Schutzklassen bis IP69K) eignen sich die Geräte ideal für die meisten Anwendungen in der Industrie und in Gebäuden. Dieser Leuchtmelder in der Farbe rot beinhaltet eine universelle LED und benötigt eine Versorgungsspannung von 24V ACDC. Die Kalotte der Meldeleuchte ist glatt. Montiert in einer 30mm Bohrung erfolgt der Anschluss des Geräts durch Schraubklemmen auf der Rückseite des Produkts. Aufgrund der Vielzahl von vorhandenen Produktstandards und Zertifizierungen geeignet für den internationalen Einsatz. Dank des Green Premium Umweltzeichens können Sie detaillierte Informationen zu Materialinhalten, Umweltauswirkungen und Kreislaufwirtschaft erhalten, die Ihre Nachhaltigkeitsziele unterstützen.
Hauptmerkmale
- Universelles LED-Modul, kompatibel mit allen farbigen Frontelementen mit Leuchtfunktion
- Modularer Aufbau aus Metall für schnelle und einfache Installation
- Ideal für den universellen Einsatz in der Industrie, im Maschinen- und Schaltschrankbau sowie in Gebäuden
- Höchste Robustheit für raue Umgebungsbedingungen
- Große Auswahl an verschiedenen Hilfsschaltern und Zubehör
Technische Daten
Hauptmerkmale14
| Baureihe | Harmony XB4 |
|---|---|
| Produkt- Oder Komponententyp | Kontrolllampe |
| Kurzbezeichnung Des Geräts | XB4F |
| Blendenmaterial | Chrom-beschichtetes Metall |
| Haltekragenmaterial | Zamak |
| Typ Des Frontelements | Einbaubündig |
| Montagedurchmesser | 30,5 mm |
| Verkauf Je Unteilbare Menge | 1 |
| Form Des Signaleinheitkopfes | Rund |
| Kappe/Betätigungselement Oder Linsenfarbe | Rot |
| Zusätzliche Informationen Für Den Bediener | Mit einfacher Linse |
| Lichtquelle | Universal-LED |
| Lampenfassung | Integrierte LED |
| [UH,nom] Bemessungs-Betriebsspannung | 24 V AC/DC bei 50/60 Hz |
Zusatzmerkmale17
| CAD-Gesamtbreite | 36,6 mm |
|---|---|
| CAD-Gesamthöhe | 36,6 mm |
| CAD-Gesamttiefe | 53,6 mm |
| Produktgewicht | 0,112 kg |
| Widerstandsfähigkeit Gegen Hochdruckreiniger | 7000000 Pa bei 55 °C, Entfernung: 0,1 m |
| Gehäusevariante | Befestigungsbohrung - Durchmesser: 30,75 mm +/- 0,25 mm |
| Befestigungsmodus | Durch Schraube |
| Anschlüsse - Klemmen | Schraubklemmen, <= 2 x 1,5 mm² mit Kabelende entspricht IEC 60947-1; Schraubklemmen, 1 x 0,22 - 2 x 2,5 mm² ohne Kabelende entspricht IEC 60947-1 |
| Anzugsmoment | 0,8…1,2 Nm entspricht IEC 60947-1 |
| Schraubenkopfform | Kreuzweise kompatibel mit Philips Nr. 1 Schraubenzieher; Kreuzweise kompatibel mit Position Nr. 1 Schraubenzieher; Geschlitzt kompatibel mit flach Ø 4 mm Schraubenzieher; Geschlitzt kompatibel mit flach Ø 5,5 mm Schraubenzieher |
| [Ui] Bemessungs-Isolationsspannung | 600 V (Verschmutzungsgrad 3) entspricht IEC 60947-1 |
| Signaltyp | Dauerlicht |
| Stromaufnahme | 18 mA |
| Lebensdauer | 100000 h bei Nennspannung und 25 °C |
| Stoßspannungsfestigkeit | 1 kV entspricht IEC 61000-4-5 |
| Gerätedarstellung | Vollständiges Produkt |
| Versorgungsspannungsgrenzen | 19,2…30 V DC; 21,6…26,4 V AC |
Montage14
| Beschichtung | TH |
|---|---|
| Umgebungstemperatur Bei Lagerung | -40…70 °C |
| Umgebungstemperatur Bei Betrieb | -40…55 °C |
| Schutzklasse Für Stromschläge | Klasse I conforming to IEC 60536 |
| Schutzart (IP) | IP66 entspricht IEC 60529; IP67 entspricht IEC 60529; IP69 entspricht IEC 60529; IP69K entspricht ISO 20653; Typ 13 entspricht UL 50 E; Typ 12 entspricht UL 50 E; Typ 4 entspricht UL 50 E; Typ 4X entspricht UL 50 E |
| Schutzart (IK) | IK06 entspricht IEC 50102 |
| Normen | CSA C22.2 Nr. 14; IEC 60947-5-1; IEC 60947-5-4; UL 508; IEC 60947-1; JIS C8201-5-1; CE; JIS C8201-1 |
| Produktzertifizierungen | UL-gelistet; CSA; CCC; EAC |
| Vibrationsfestigkeit | 5 gn (f= 10…500 Hz) entspricht IEC 60068-2-6; 2 mm Spitze zu Spitze (f= 2…10 Hz) entspricht IEC 60068-2-6 |
| Stoßfestigkeit | 30 gn (Dauer = 18 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27; 50 gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27; 25 gn (Dauer = 6 ms) für 1.000 Stöße auf jeder Achse entspricht IEC 60068-2-27 |
| Widerstandsfähigkeit Gegen Kurze Störsignale | 2 kV entspricht IEC 61000-4-4 |
| Widerstandsfähigkeit Gegen Elektromagnetische Felder | 10 V/m entspricht IEC 61000-4-3 |
| Widerstandsfähigkeit Gegen Elektrostatische Entladung | 6 kV bei Kontakt (bei Metallteilen) entspricht IEC 61000-4-2; 8 kV in Umgebungsluft (in isolierteilen Bereichen) entspricht IEC 61000-4-2 |
| Elektromagnetische Aussendung | Klasse B entspricht IEC 55011 |
Verpackungseinheiten18
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 8,8 cm |
| VPE 1 Breite | 4,4 cm |
| VPE 1 Länge | 5,2 cm |
| Verpackungsgewicht (Lbs) | 109,0 g |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 5 |
| VPE 2 Höhe | 8,8 cm |
| VPE 2 Breite | 4,4 cm |
| VPE 2 Länge | 26,5 cm |
| VPE 2 Gewicht | 549,0 g |
| VPE 3 Art | S03 |
| VPE 3 Menge | 80 |
| VPE 3 Höhe | 30 cm |
| VPE 3 Breite | 30 cm |
| VPE 3 Länge | 40 cm |
| VPE 3 Gewicht | 9,236 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
