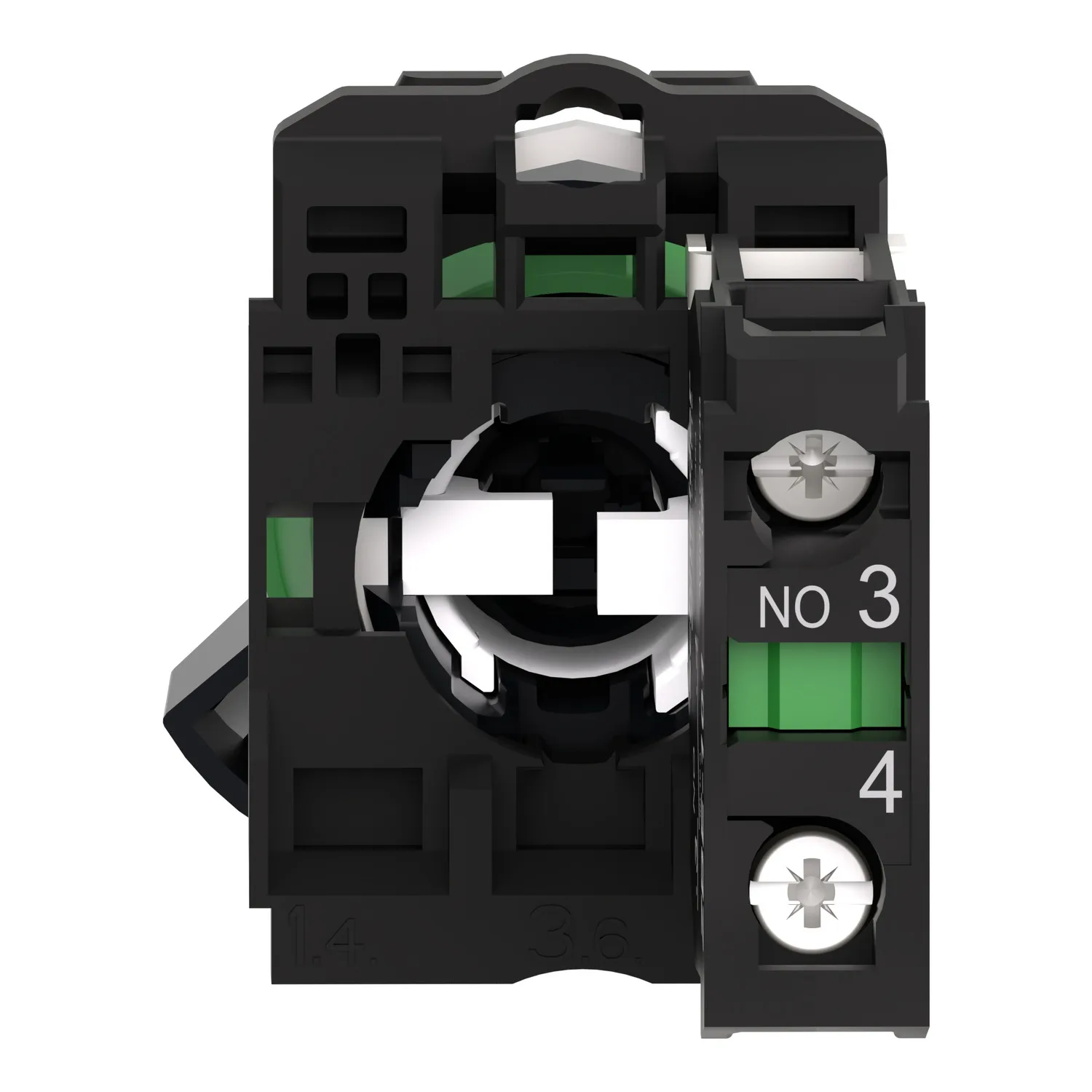

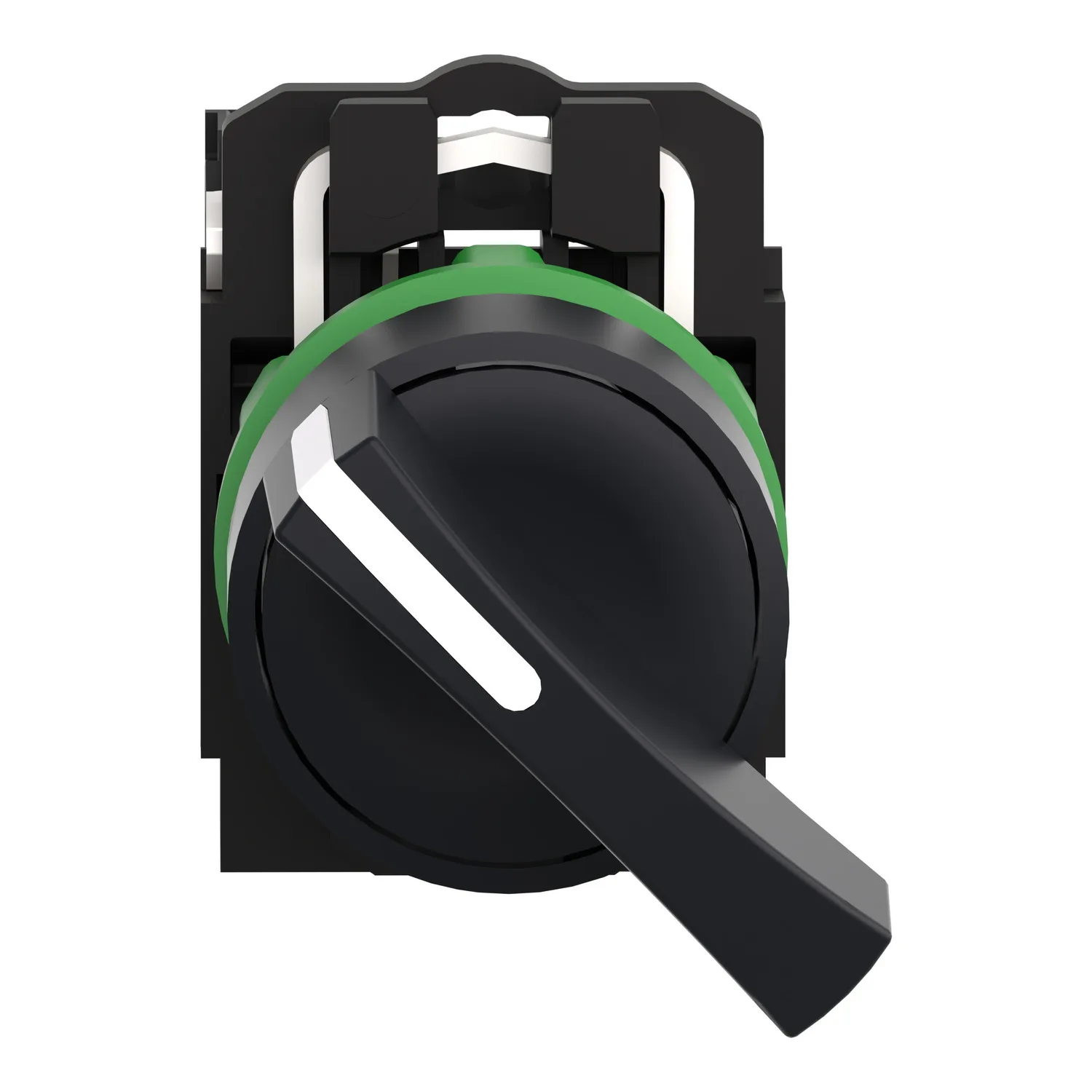

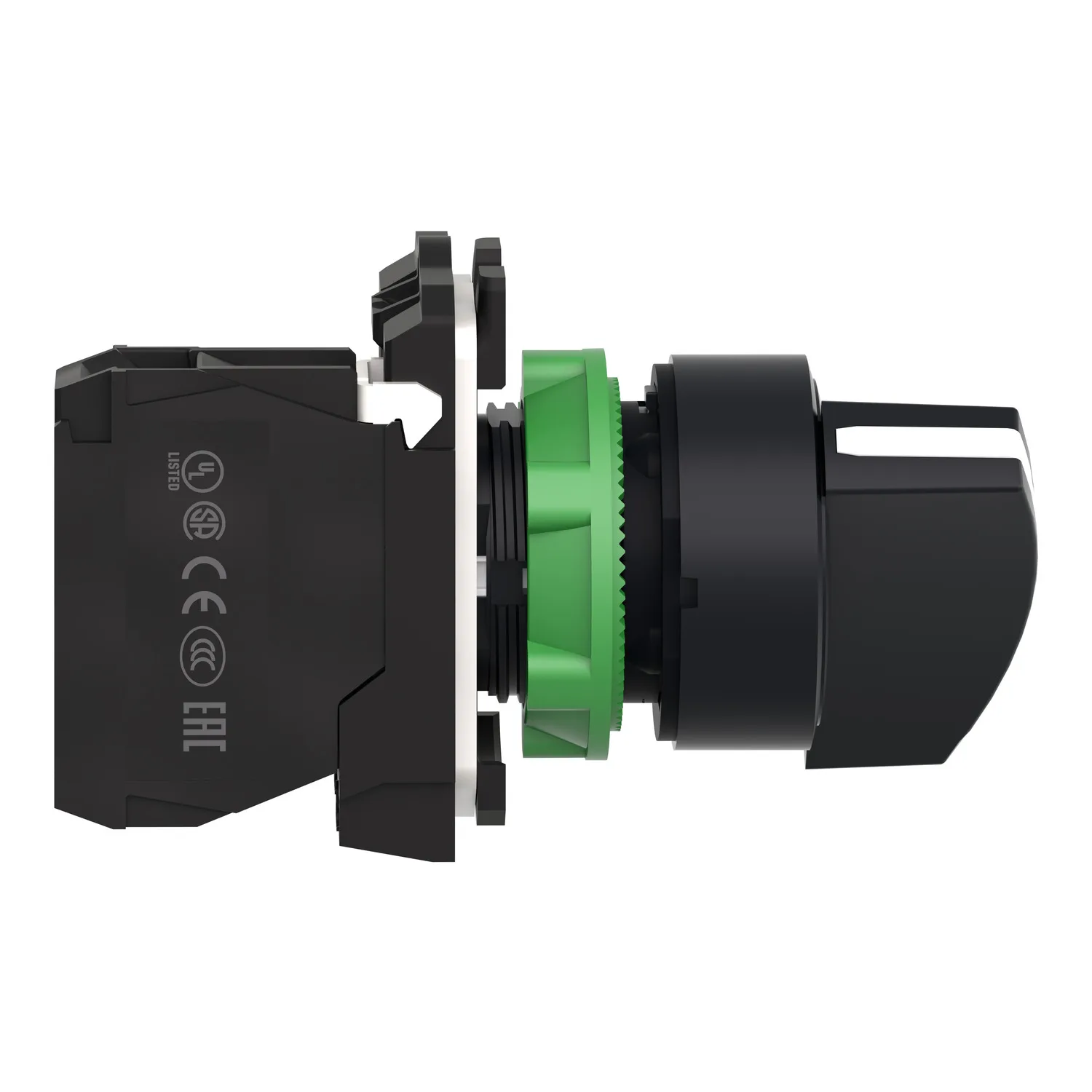

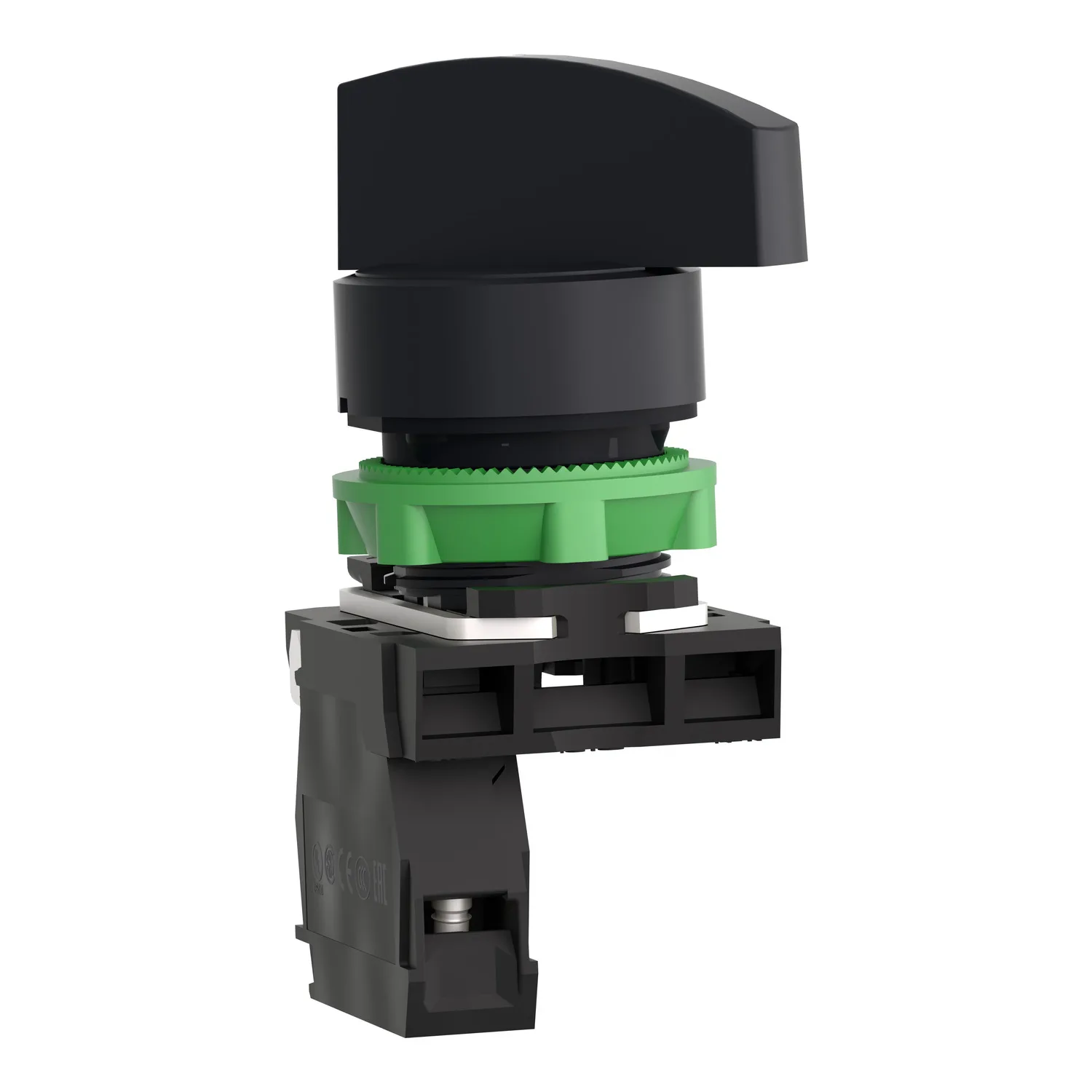

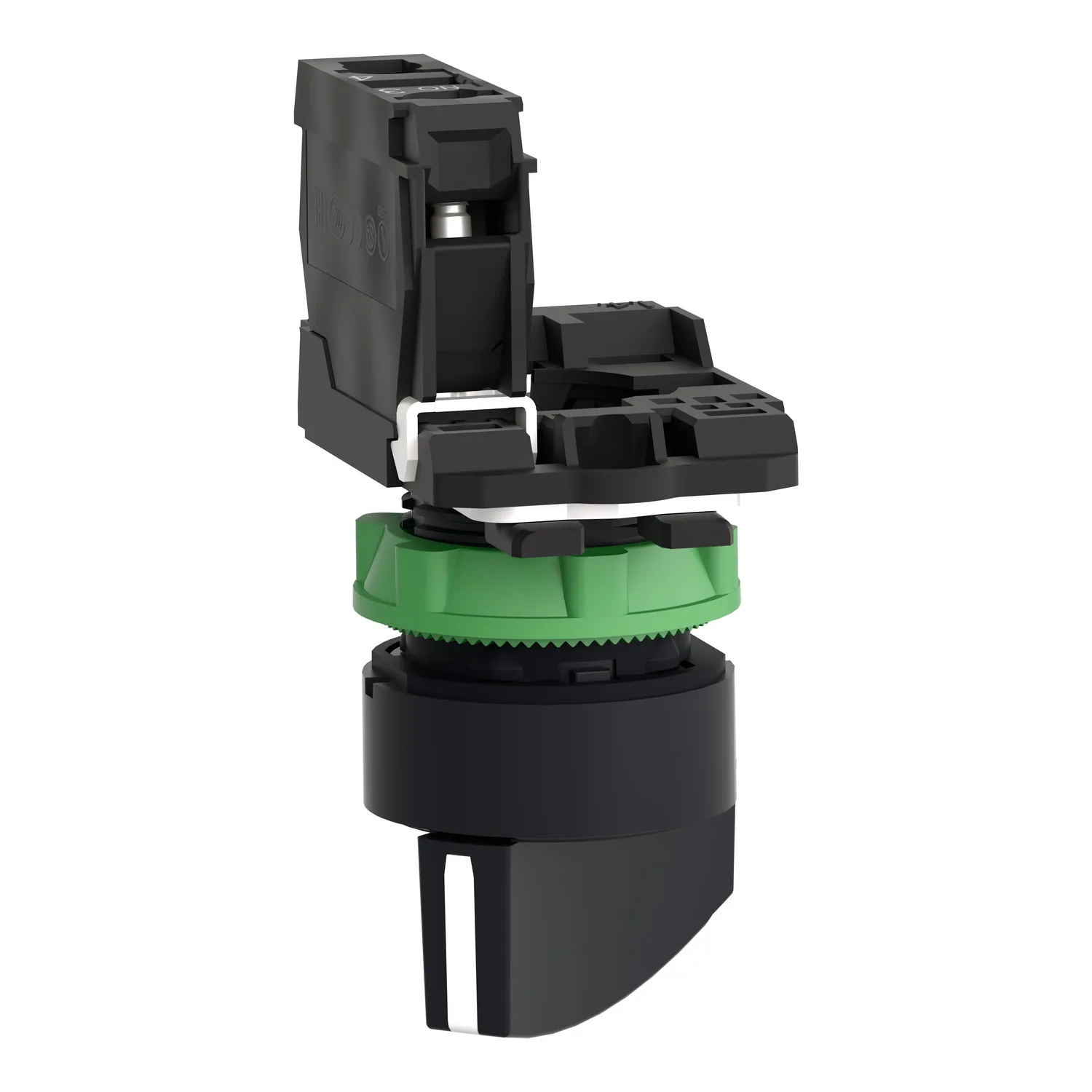

Wahlschalter, Harmony XB5, Kunststoff, schwarz, 2 Stellungen, langer Knebel, 22mm, rastend, 1S
Schneider XB5AJ21, Wahlschalter, Harmony XB5, Kunststoff, schwarz, 2 Stellungen, langer Knebel, 22mm, rastend, 1S. Kategorie: Harmony XB5. Auf Lager.
- Referenz:XB5AJ21
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Lager (23 Stk.) ✅
- Preis:15.50 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Harmony XB5
- Produkt- Oder Komponententyp
- Wahlschalter
- Kurzbezeichnung Des Geräts
- XB5
- Blendenmaterial
- Dunkelgrauer Kunststoff
Produktbeschreibung
Dieser modulare schwarze Wahlschalter mit langem Griff Harmony XB5 hat 2 Positionen, arbeitet mit einem Rastmechanismus und verwendet Schraubklemmen. Dieser Wahlschalter bietet eine vielseitige Schnittstelle zur Steuerung Ihrer Maschinen. Er lässt sich einfach in standardmäßige Ausschnitte mit 22 mm Durchmesser einbauen und über einfache Schraubanschlüsse mit Ihren Steuerkreisen verbinden. Er bietet eine bequeme Möglichkeit, Ihre Maschine in verschiedene Betriebsarten zu versetzen. Dank Schutzart IP69 ist er stoßfest, staubdicht, wasserdicht und vibrationsfest, wodurch er sich ideal für den Betrieb in rauen Umgebungen eignet. Seine Kunststoff-Frontring macht ihn ideal für Anwendungen, die eine gute Beständigkeit gegen chemische Wirkstoffe und/oder doppelte Isolierung erfordern.
Hauptmerkmale
- "Schnelle und einfache Montage und Demontage"
- "Robustheit gegen raue Umgebungen"
- "Mit verschiedenen Anschlusstypen: Schraubklemme, Steckverbinder, Faston-Stecker, Federklemme oder Leiterplatte"
- "Eine große Auswahl an Kontaktblöcken für allgemeine Zwecke oder spezielle Anwendungen (Kleinstrom, Standard)"
- "Exzellente mechanische Verbindung mit dem Betätigungskopf"
Technische Daten
Hauptmerkmale14
| Baureihe | Harmony XB5 |
|---|---|
| Produkt- Oder Komponententyp | Wahlschalter |
| Kurzbezeichnung Des Geräts | XB5 |
| Blendenmaterial | Dunkelgrauer Kunststoff |
| Typ Des Frontelements | Standard |
| Montagedurchmesser | 22,5 mm |
| Verkauf Je Unteilbare Menge | 1 |
| Form Des Signaleinheitkopfes | Rund |
| Operatortyp | rastend |
| Betriebsprofil | Schwarz langer Griff |
| Betriebs-Positionsinformation | 2 Positionen 90° |
| Art Und Zusammensetzung Der Kontakte | 1 Schließer |
| Betrieb Der Kontakte | Gestuft schaltend |
| Anschlüsse - Klemmen | Schraubklemmen, <= 2 x 1,5 mm² mit Kabelende entspricht IEC 60947-1; Schraubklemmen, >= 1 x 0,22 mm² ohne Kabelende entspricht IEC 60947-1 |
Zusatzmerkmale21
| Höhe | 48 mm |
|---|---|
| Breite | 30 mm |
| Tiefe | 70 mm |
| Klemmenbeschreibung ISO Nr. 1 | (13-14)S |
| Produktgewicht | 0,043 kg |
| Widerstandsfähigkeit Gegen Hochdruckreiniger | 7000000 Pa bei 55 °C, Entfernung: 0,1 m |
| Verwendung Der Kontakte | Standardkontakte |
| Positive Öffnung | Ohne |
| Drehmoment | 0,14 Nm Schließer, wechselnder elektrischer Zustand |
| Mechanische Lebensdauer | 1000000 Zyklen |
| [M] Anzugsdrehmoment | 0,8…1,2 Nm entspricht IEC 60947-1 |
| Schraubenkopfform | Kreuzweise kompatibel mit Philips Nr. 1 Schraubenzieher; Kreuzweise kompatibel mit Position Nr. 1 Schraubenzieher; Geschlitzt kompatibel mit flach Ø 4 mm Schraubenzieher; Geschlitzt kompatibel mit flach Ø 5,5 mm Schraubenzieher |
| Kontaktmaterial | Silberlegierung (Ag/Ni) |
| Kurzschlussschutz | 10 A Patronensicherung Typ gG entspricht IEC 60947-5-1 |
| [Ith] Konventioneller Thermischer Strom In Freier Luft | 10 A entspricht IEC 60947-5-1 |
| [Ui] Bemessungs-Isolationsspannung | 600 V (Verschmutzungsgrad 3) entspricht IEC 60947-1 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV entspricht IEC 60947-1 |
| [Ie] Bemessungs-Betriebsstrom | 3 A bei 240 V, AC-15, A600 entspricht IEC 60947-5-1; 6 A bei 120 V, AC-15, A600 entspricht IEC 60947-5-1; 0,1 A bei 600 V, DC-13, Q600 entspricht IEC 60947-5-1; 0,27 A bei 250 V, DC-13, Q600 entspricht IEC 60947-5-1; 0,55 A bei 125 V, DC-13, Q600 entspricht IEC 60947-5-1; 1,2 A bei 600 V, AC-15, A600 entspricht IEC 60947-5-1 |
| Elektrische Lebensdauer | 1000000 Zyklen, AC-15, 2 A bei 230 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C; 1000000 Zyklen, AC-15, 3 A bei 120 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C; 1000000 Zyklen, AC-15, 4 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C; 1000000 Zyklen, DC-1 |
| Elektrische Zuverlässigkeit | Λ < 10exp(-6) bei 5 V, 1 mA bei sauberer Umgebung entspricht IEC 60947-5-4; Λ < 10exp(-8) bei 17 V, 5 mA bei sauberer Umgebung entspricht IEC 60947-5-4 |
| Gerätedarstellung | Vollständiges Produkt |
Montage11
| Beschichtung | TH |
|---|---|
| Umgebungstemperatur Bei Lagerung | -40…70 °C |
| Umgebungstemperatur Bei Betrieb | -40…70 °C |
| Schutzklasse Für Stromschläge | Klasse II conforming to IEC 60536 |
| Schutzart (IP) | IP67 entspricht IEC 60529; IP69; IP69K |
| Enclosure Type | UL type 4X/13 |
| Schutzart (IK) | IK04 entspricht IEC 50102 |
| Normen | JIS C8201-5-1; IEC 60947-5-1; CSA C22.2 Nr. 14; IEC 60947-5-4; UL 508; IEC 60947-1; JIS C8201-1 |
| Produktzertifizierungen | BV; UL; CSA; DNV; LROS (Lloyds register of shipping) |
| Vibrationsfestigkeit | 5 gn (f= 2…500 Hz) entspricht IEC 60068-2-6 |
| Stoßfestigkeit | 30 gn (Dauer = 18 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27; 50 gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27 |
Verpackungseinheiten18
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 3,600 cm |
| VPE 1 Breite | 5,700 cm |
| VPE 1 Länge | 9,100 cm |
| Verpackungsgewicht (Lbs) | 43,000 g |
| VPE 2 Art | S03 |
| VPE 2 Menge | 150 |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 6,933 kg |
| VPE 3 Art | P06 |
| VPE 3 Menge | 1200 |
| VPE 3 Höhe | 75,000 cm |
| VPE 3 Breite | 60,000 cm |
| VPE 3 Länge | 80,000 cm |
| VPE 3 Gewicht | 65,804 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
