Schneider

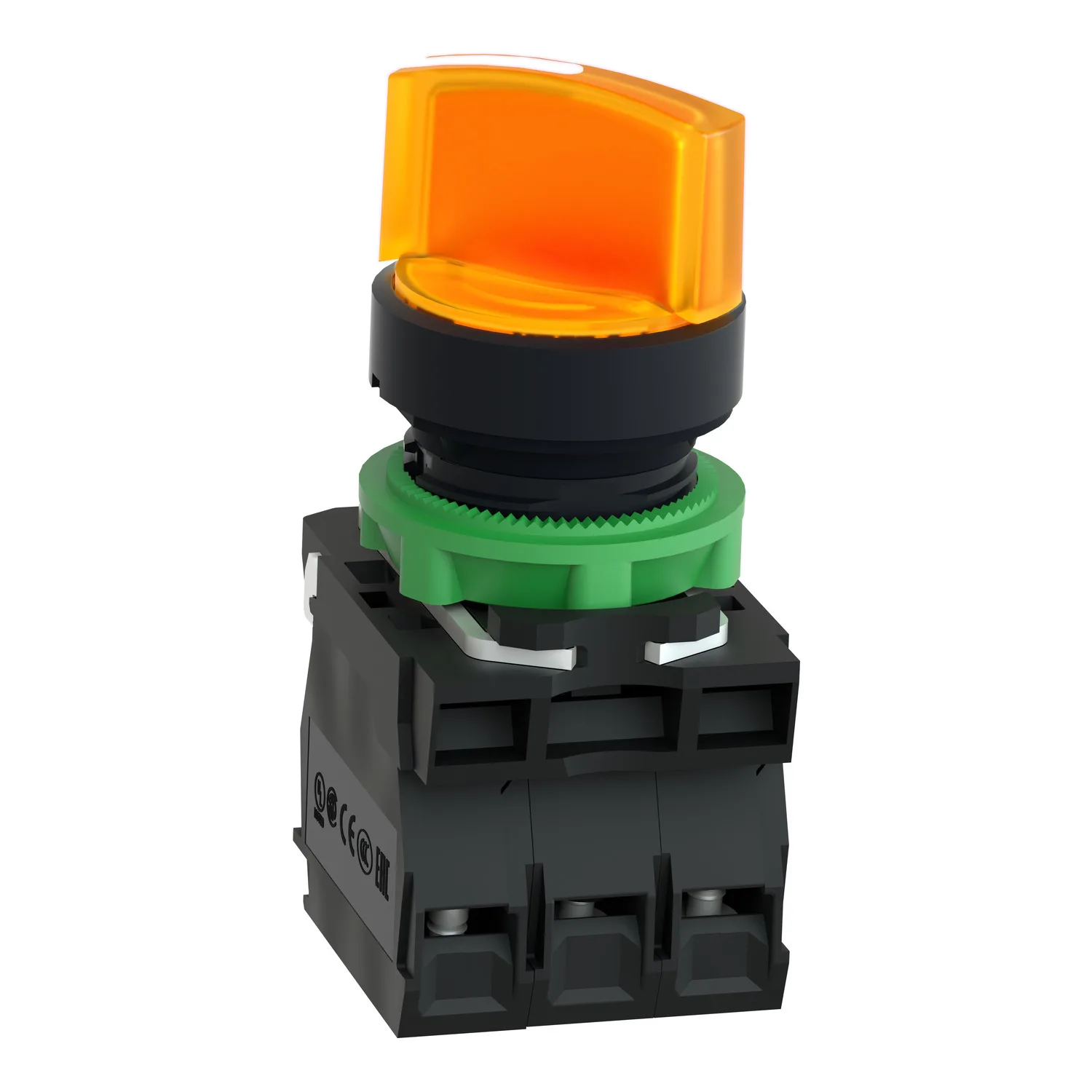

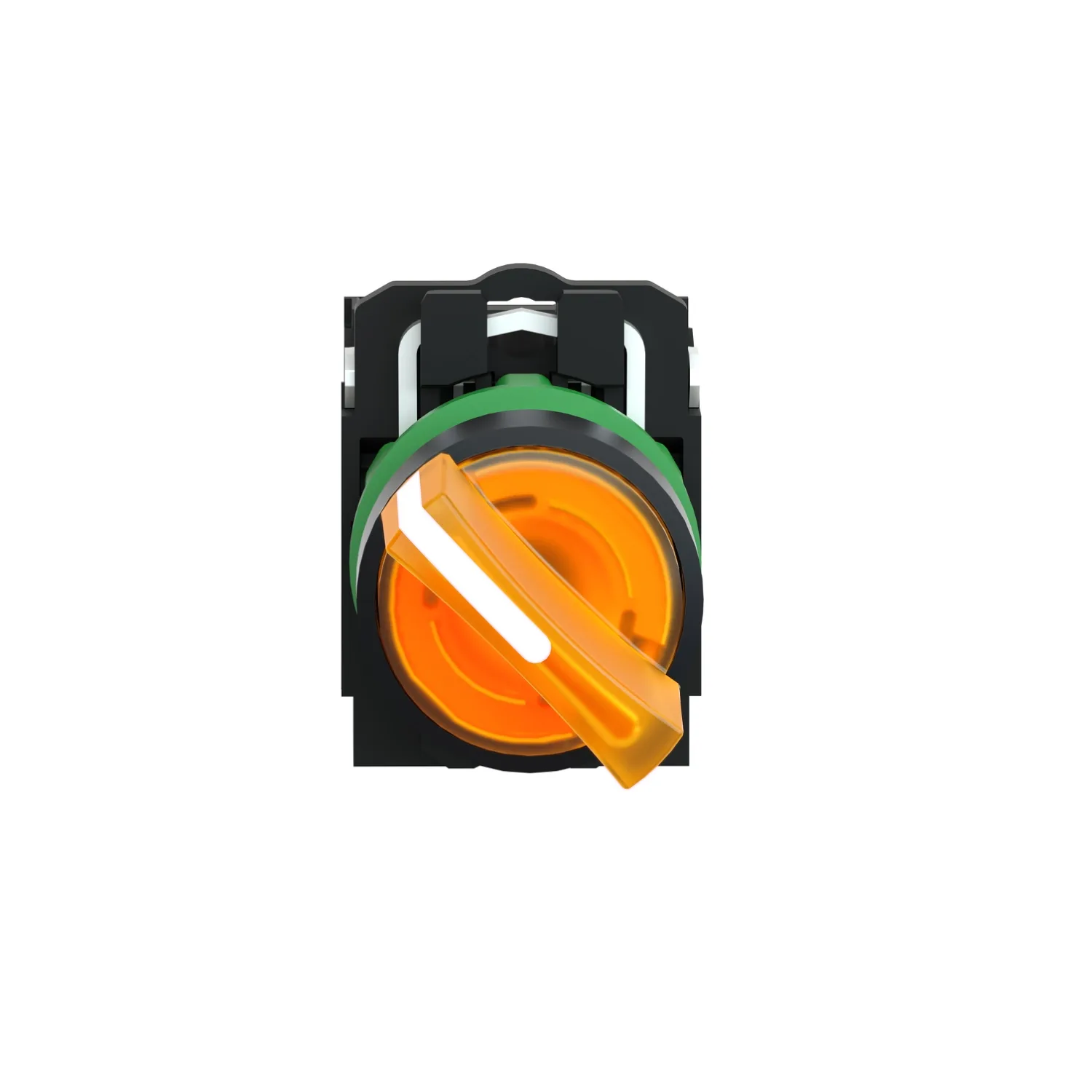

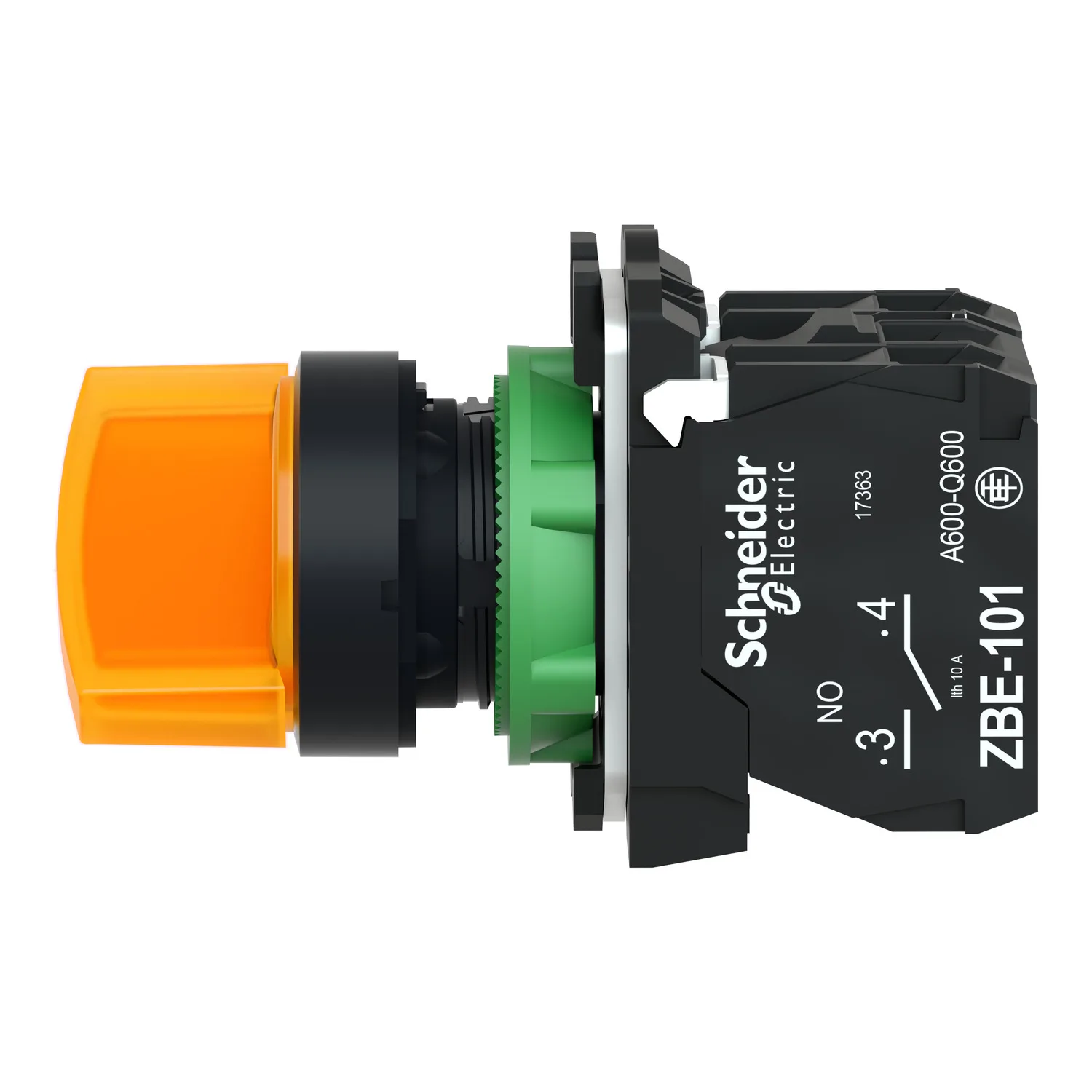

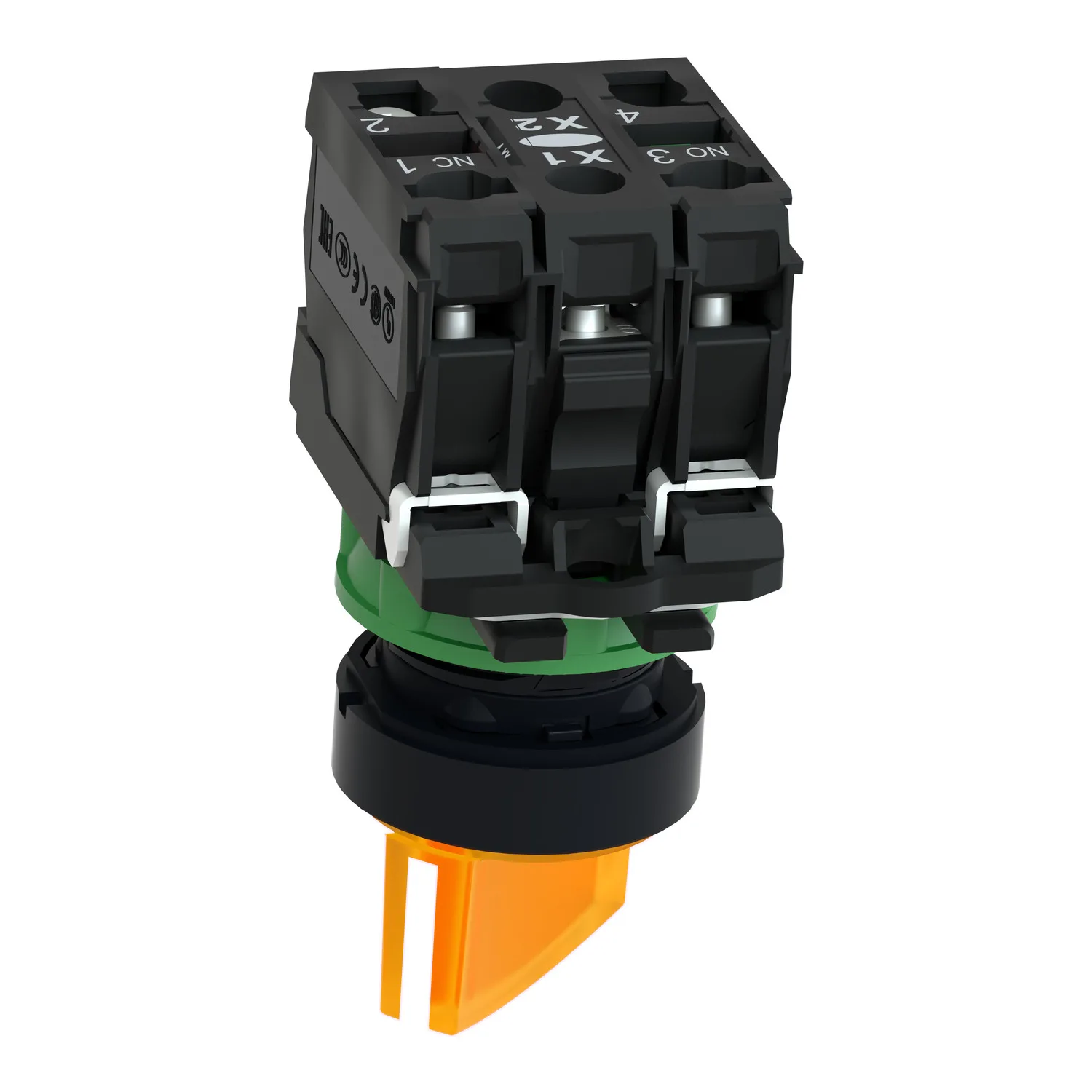

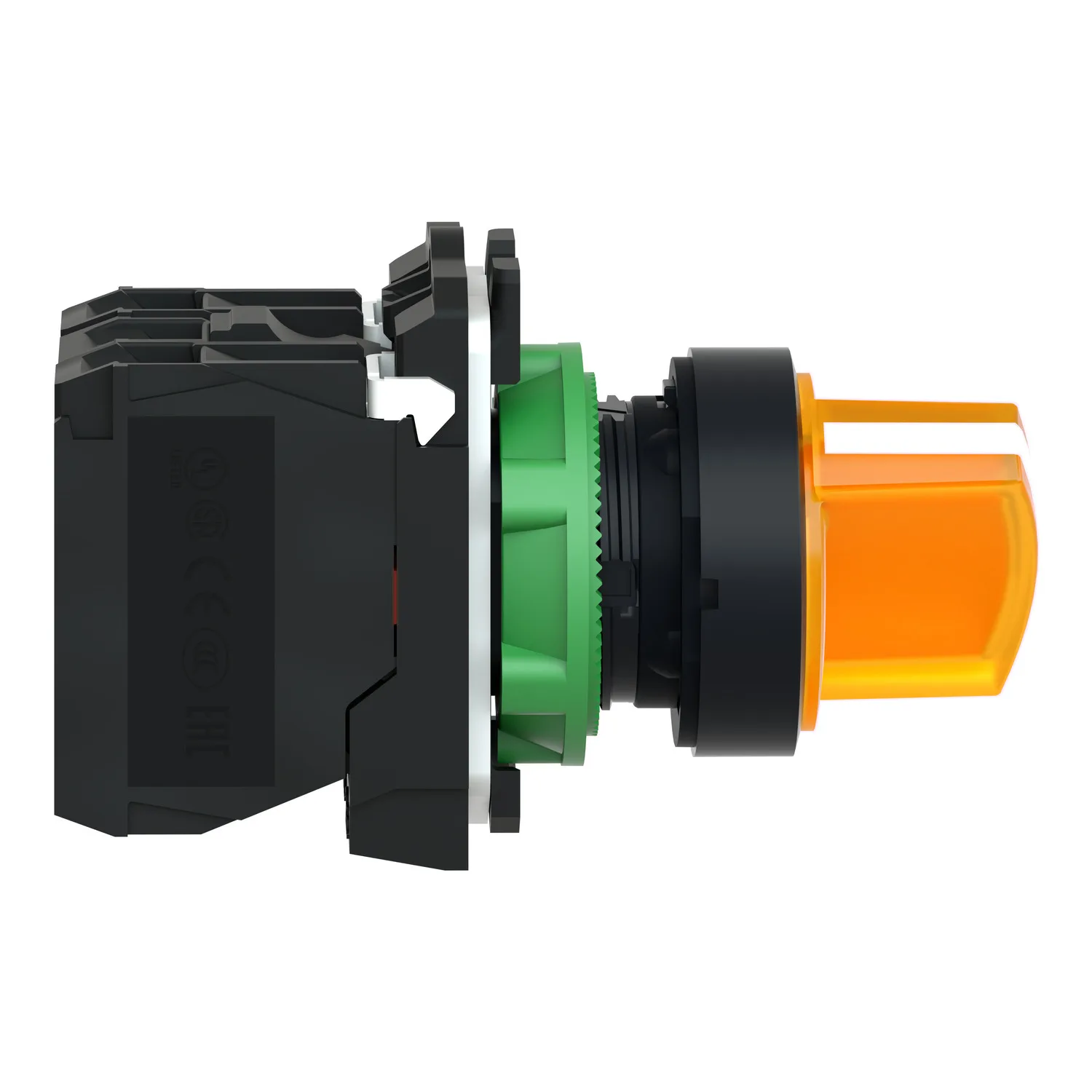

Leuchtwahlschalter, Harmony XB5, Kunststoff, orange, 22mm, universelle LED, 2 Stellungen, 1S + 1Ö, 230-240V AC
Schneider XB5AK125M5, Leuchtwahlschalter, Harmony XB5, Kunststoff, orange, 22mm, universelle LED, 2 Stellungen, 1S + 1Ö, 230-240V AC. Kategorie: Harmony XB5. Auf Lager.
- Referenz:XB5AK125M5
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Lager (24 Stk.) ✅
- Preis:33.40 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Harmony XB5
- Produkt- Oder Komponententyp
- Leuchtwahlschalter
- Kurzbezeichnung Des Geräts
- XB5
- Blendenmaterial
- Dunkelgrauer Kunststoff
Produktbeschreibung
Dieser Harmony XB5 modulare, beleuchtete turm- bzw. orangenfarbene Wahlschalter hat 2 Positionen, arbeitet mit einem rastenden Mechanismus, einer 230V bis 240V AC Universal-LED und verwendet Schraubklemmen. Dieser beleuchtete Wahlschalter bietet eine vielseitige und gut sichtbare Schnittstelle zur Steuerung Ihrer Maschinen. Er lässt sich einfach in Standard-Ausschnitte mit 22mm Durchmesser einbauen und über einfache Schraubanschlüsse mit Ihren Steuerkreisen verbinden. Er bietet eine klare Unterstützung bei der Einstellung Ihrer Maschinen auf verschiedene Betriebsarten, selbst in dunkleren Schalträumen, und sorgt für eine klare visuelle Rückmeldung. Dank der Schutzarten IP66 / IP67 / IP69 / IP69K ist er stoßfest, staubdicht, wasserdicht und vibrationsbeständig, wodurch er sich ideal für den Betrieb in rauen Umgebungen eignet. Seine Kunststoff-Frontring macht ihn ideal für Anwendungen, die eine gute Beständigkeit gegen chemische Wirkstoffe und/oder eine doppelte Isolierung erfordern.
Hauptmerkmale
- Universal-LED-Block für alle Farben verwendbar
- Verbesserte Farbintensität und Helligkeit
- Schnelle und einfache Montage und Demontage
- Robustheit gegen raue Umgebungen
- Eine große Auswahl an Kontaktblöcken für allgemeine Zwecke oder spezifische Anwendungen (Schwachstrom, Standard)
Technische Daten
Hauptmerkmale16
| Baureihe | Harmony XB5 |
|---|---|
| Produkt- Oder Komponententyp | Leuchtwahlschalter |
| Kurzbezeichnung Des Geräts | XB5 |
| Blendenmaterial | Dunkelgrauer Kunststoff |
| Typ Des Frontelements | Standard |
| Montagedurchmesser | 22,5 mm |
| Verkauf Je Unteilbare Menge | 1 |
| Form Des Signaleinheitkopfes | Rund |
| Operatortyp | rastend |
| Betriebsprofil | Orange Standardgriff |
| Betriebs-Positionsinformation | 2 Positionen 90° |
| Art Und Zusammensetzung Der Kontakte | 1 S + 1 Ö |
| Betrieb Der Kontakte | Gestuft schaltend |
| Anschlüsse - Klemmen | Schraubklemmen, <= 2 x 1,5 mm² mit Kabelende entspricht IEC 60947-1; Schraubklemmen, >= 1 x 0,22 mm² ohne Kabelende entspricht IEC 60947-1 |
| Lampenfassung | Integrierte LED |
| [UH,nom] Bemessungs-Betriebsspannung | 230 - 240 V AC bei 50/60 Hz |
Zusatzmerkmale27
| Höhe | 42 mm |
|---|---|
| Breite | 30 mm |
| Tiefe | 70 mm |
| Klemmenbeschreibung ISO Nr. 1 | (11-12)Ö; (13-14)S |
| Produktgewicht | 0,516 kg |
| Widerstandsfähigkeit Gegen Hochdruckreiniger | 7000000 Pa bei 55 °C, Entfernung: 0,1 m |
| Verwendung Der Kontakte | Standardkontakte |
| Positive Öffnung | Mit entspricht IEC 60947-5-1, Anhang K |
| Betriebsdrehmoment | 0,14 Nm Schließer, wechselnder elektrischer Zustand |
| Mechanische Lebensdauer | 1000000 Zyklen |
| [M] Anzugsdrehmoment | 0,8…1,2 Nm entspricht IEC 60947-1 |
| Schraubenkopfform | Kreuzweise kompatibel mit Philips Nr. 1 Schraubenzieher; Kreuzweise kompatibel mit Position Nr. 1 Schraubenzieher; Geschlitzt kompatibel mit flach Ø 4 mm Schraubenzieher; Geschlitzt kompatibel mit flach Ø 5,5 mm Schraubenzieher |
| Kontaktmaterial | Silberlegierung (Ag/Ni) |
| Kurzschlussschutz | 10 A Patronensicherung Typ gG entspricht IEC 60947-5-1 |
| [Ith] Konventioneller Thermischer Strom In Freier Luft | 10 A entspricht IEC 60947-5-1 |
| [Ui] Bemessungs-Isolationsspannung | 600 V (Verschmutzungsgrad 3) entspricht IEC 60947-1 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV entspricht IEC 60947-1 |
| [Ie] Bemessungs-Betriebsstrom | 3 A bei 240 V, AC-15, A600 entspricht IEC 60947-5-1; 6 A bei 120 V, AC-15, A600 entspricht IEC 60947-5-1; 0,1 A bei 600 V, DC-13, Q600 entspricht IEC 60947-5-1; 0,27 A bei 250 V, DC-13, Q600 entspricht IEC 60947-5-1; 0,55 A bei 125 V, DC-13, Q600 entspricht IEC 60947-5-1; 1,2 A bei 600 V, AC-15, A600 entspricht IEC 60947-5-1 |
| Elektrische Lebensdauer | 1000000 Zyklen, AC-15, 2 A bei 230 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C; 1000000 Zyklen, AC-15, 3 A bei 120 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C; 1000000 Zyklen, AC-15, 4 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C; 1000000 Zyklen, DC-1 |
| Elektrische Zuverlässigkeit | Λ < 10exp(-6) bei 5 V und 1 mA bei sauberer Umgebung entspricht IEC 60947-5-4; Λ < 10exp(-8) bei 17 V und 5 mA bei sauberer Umgebung entspricht IEC 60947-5-4 |
| Signaltyp | Dauerlicht |
| Lichtquelle | Universal-LED |
| Versorgungsspannungsgrenzen | 195…264 V AC |
| Stromaufnahme | 14 mA |
| Lebensdauer | 100000 h bei Nennspannung und 25 °C |
| Stoßspannungsfestigkeit | 1 kV entspricht IEC 61000-4-5 |
| Gerätedarstellung | Vollständiges Produkt |
Montage15
| Beschichtung | TH |
|---|---|
| Umgebungstemperatur Bei Lagerung | -40…70 °C |
| Umgebungstemperatur Bei Betrieb | -40…70 °C |
| Schutzklasse Für Stromschläge | Klasse II conforming to IEC 60536 |
| Schutzart (IP) | IP66 entspricht IEC 60529; IP67 entspricht IEC 60529; IP69; IP69K |
| Enclosure Type | UL type 4X/13 |
| Schutzart (IK) | IK04 entspricht IEC 50102 |
| Normen | IEC 60947-5-4; IEC 60947-5-1; CSA C22.2 Nr. 14; JIS C8201-5-1; IEC 60947-1; UL 508; JIS C8201-1 |
| Produktzertifizierungen | BV; UL; CSA; DNV; LROS (Lloyds register of shipping) |
| Vibrationsfestigkeit | 5 gn (f= 2…500 Hz) entspricht IEC 60068-2-6 |
| Stoßfestigkeit | 30 gn (Dauer = 18 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27; 50 gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27 |
| Widerstandsfähigkeit Gegen Kurze Störsignale | 2 kV entspricht IEC 61000-4-4 |
| Widerstandsfähigkeit Gegen Elektromagnetische Felder | 10 V/m entspricht IEC 61000-4-3 |
| Widerstandsfähigkeit Gegen Elektrostatische Entladung | 6 kV bei Kontakt (bei Metallteilen) entspricht IEC 61000-4-2; 8 kV in Umgebungsluft (in isolierteilen Bereichen) entspricht IEC 61000-4-2 |
| Elektromagnetische Aussendung | Klasse B entspricht IEC 55011 |
Verpackungseinheiten18
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 8,6 cm |
| VPE 1 Breite | 5,2 cm |
| VPE 1 Länge | 3,3 cm |
| Verpackungsgewicht (Lbs) | 60 g |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 5 |
| VPE 2 Höhe | 8,6 cm |
| VPE 2 Breite | 26,5 cm |
| VPE 2 Länge | 3,3 cm |
| VPE 2 Gewicht | 310 g |
| VPE 3 Art | S03 |
| VPE 3 Menge | 150 |
| VPE 3 Höhe | 30 cm |
| VPE 3 Breite | 30 cm |
| VPE 3 Länge | 40 cm |
| VPE 3 Gewicht | 9,481 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
