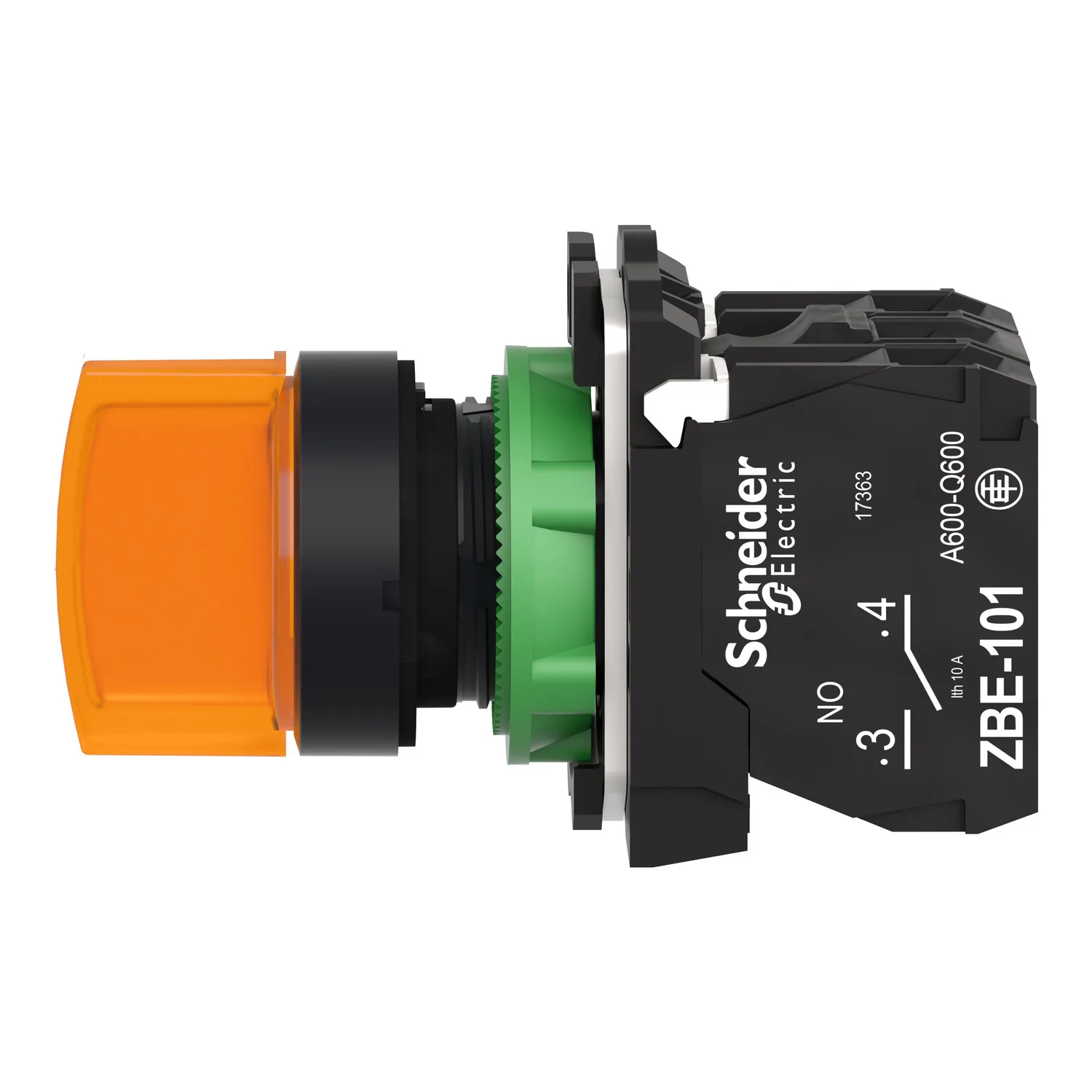

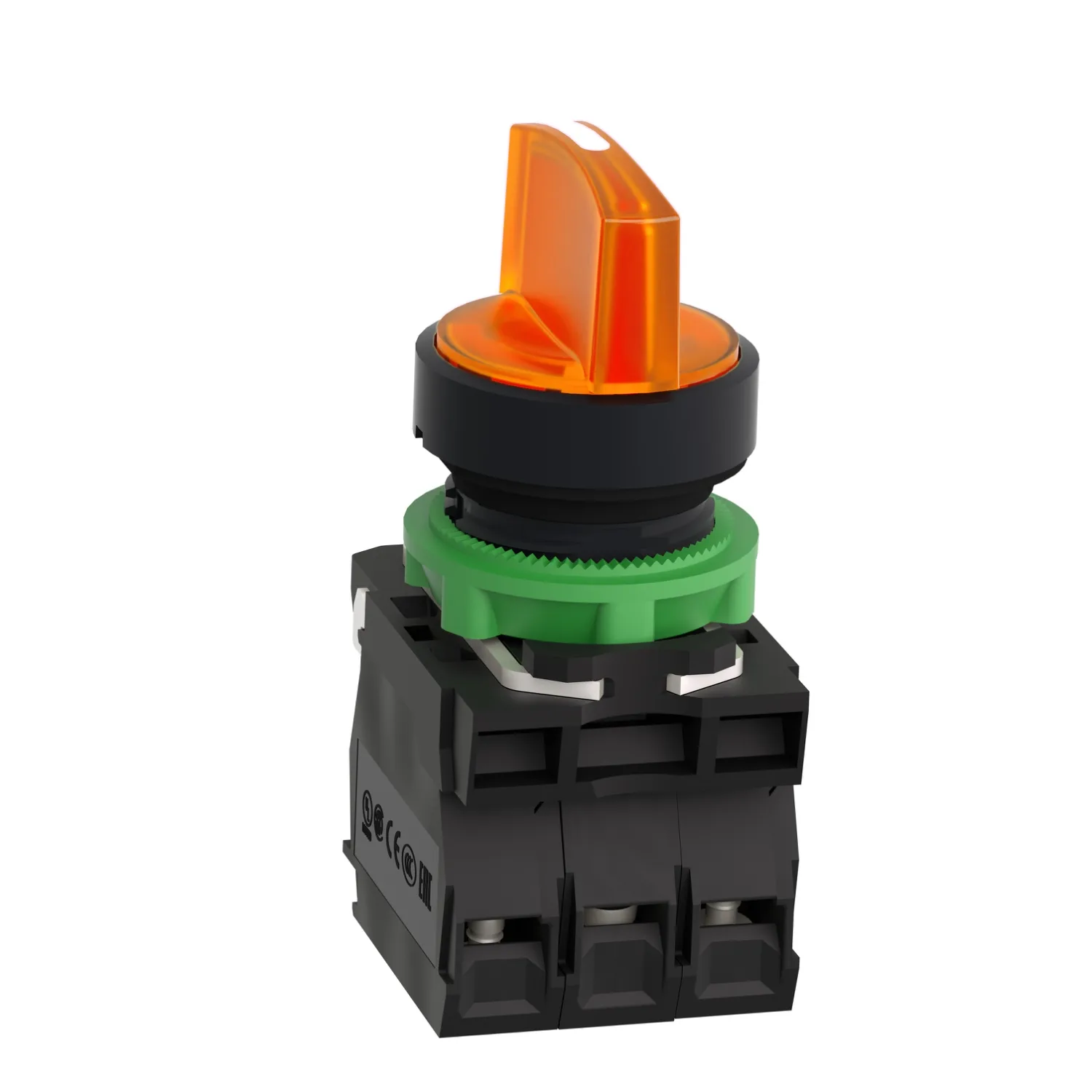

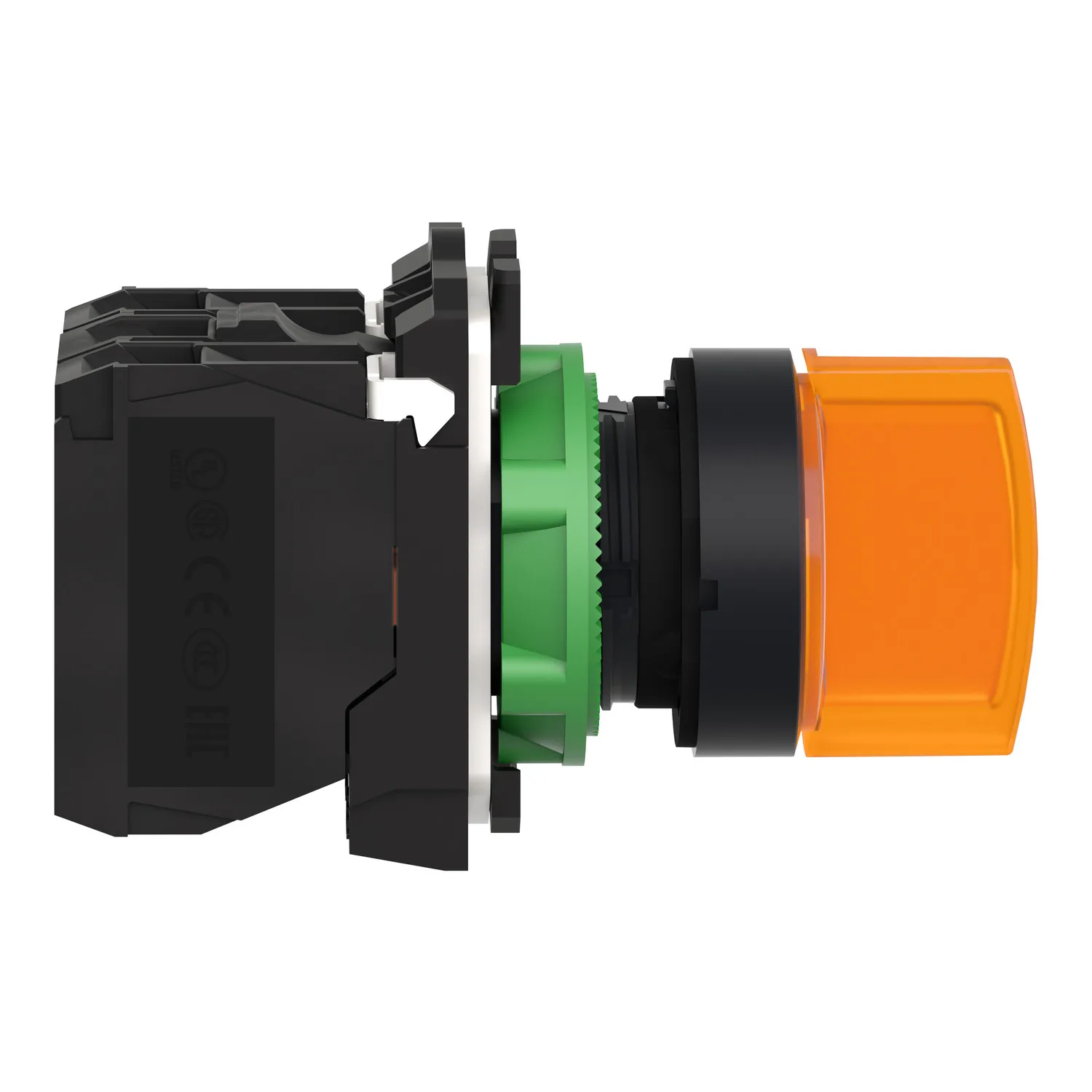

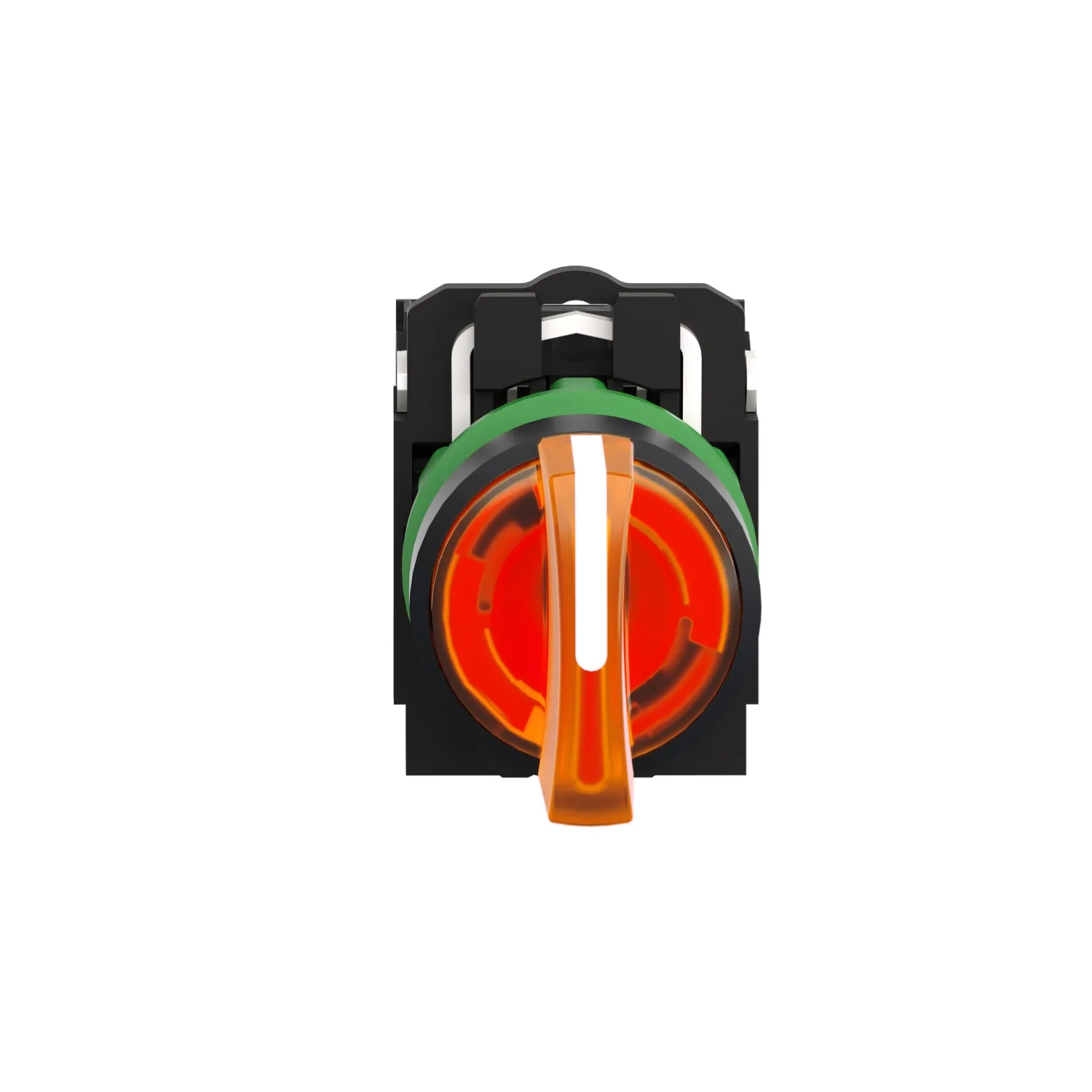

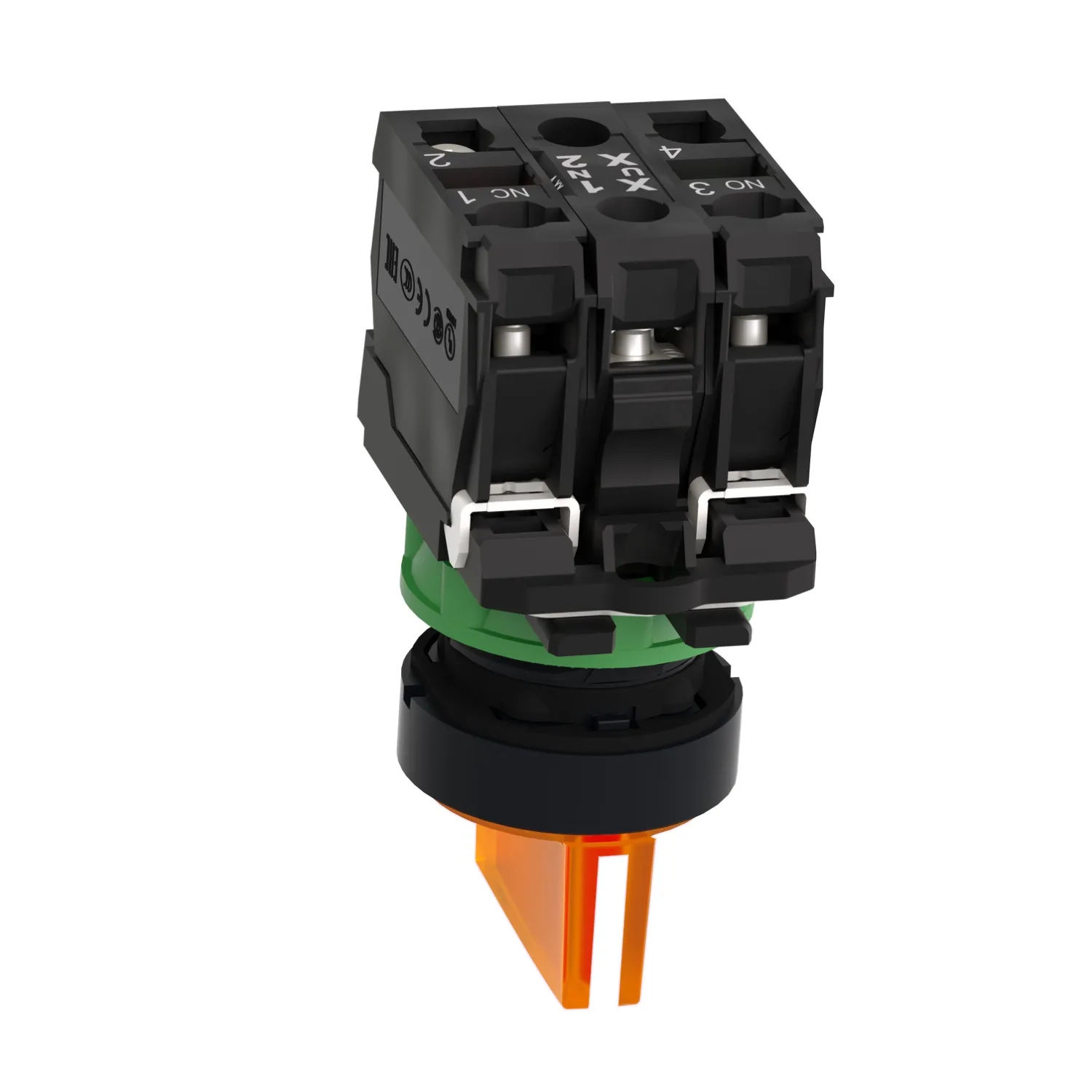

Schneider XB5AK135B5 - Leucht-Wahlschalter, Harmony XB5, grauer Kunststoff, oranger Griff, 22mm, Universal-LED, 3 Positionen, 1NO + 1NC, 24V AC DC
Schneider

Leucht-Wahlschalter, Harmony XB5, grauer Kunststoff, oranger Griff, 22mm, Universal-LED, 3 Positionen, 1NO + 1NC, 24V AC DC

Schneider XB5AK135B5, Leucht-Wahlschalter, Harmony XB5, grauer Kunststoff, oranger Griff, 22mm, Universal-LED, 3 Positionen, 1NO + 1NC, 24V AC DC. Kategorie: Harmony XB5. Auf Lager.

  • Referenz:XB5AK135B5
  • Hersteller / Marke:Schneider
  • Verfügbarkeit:Auf Lager (14 Stk.) ✅
  • Preis:35.50 EUR (Request a quote)
Preisangebot per WhatsApp anfordern

Wichtige Eigenschaften

Produktserie
Harmony XB5
Produkttyp Oder Komponente
Leuchtwahlschalter
Produktgruppe
XB5
Blendenmaterial
Dunkelgrauer Kunststoff
← Zurück zum Katalog

Produktbeschreibung

Dieser Harmony XB5 modulare, beleuchtete orangefarbene Wahlschalter hat 3 Positionen, arbeitet mit einem rastenden Mechanismus, einer 24V AC Universal-LED und verwendet Schraubklemmen. Dieser beleuchtete Wahlschalter bietet eine vielseitige und gut sichtbare Schnittstelle zur Steuerung Ihrer Maschinen. Er lässt sich einfach in Standard-Ausschnitte mit 22mm Durchmesser einbauen und über einfache Schraubanschlüsse mit Ihren Steuerkreisen verbinden. Er bietet eine klare Unterstützung bei der Einstellung Ihrer Maschinen auf verschiedene Betriebsarten, selbst in dunkleren Schalträumen, und sorgt für eine klare visuelle Rückmeldung. Dank der Schutzarten IP66 / IP67 / IP69 / IP69K ist er stoßfest, staubdicht, wasserdicht und vibrationsbeständig, wodurch er sich ideal für den Betrieb in rauen Umgebungen eignet. Seine Kunststoff-Frontring macht ihn ideal für Anwendungen, die eine gute Beständigkeit gegen chemische Wirkstoffe und/oder eine doppelte Isolierung erfordern.

Hauptmerkmale

  • Kompatibel mit Universal-LED-Block für alle Farben verwendbar
  • Verbesserte Farbintensität und Helligkeit
  • Schnelle und einfache Montage und Demontage
  • Robustheit gegen raue Umgebungen
  • Eine große Auswahl an Kontaktblöcken für allgemeine Zwecke oder spezifische Anwendungen (Schwachstrom, Standard)

Technische Daten

ProduktserieHarmony XB5
Produkttyp Oder KomponenteLeuchtwahlschalter
ProduktgruppeXB5
BlendenmaterialDunkelgrauer Kunststoff
KopftypStandard
Montagedurchmesser22,5 mm
Menge Je Unteilbarer Verkaufseinheit1
Form Des SignaleinheitskopfesRund
Typ Des Himmelssabit
BetreiberprofilOranger Standardhebel
Information Zur Betreiberposition3 Positionen +/- 45°
Kontakttyp Und -anordnung1 Schließer + 1 Öffner
KontaktabwicklungSchleichend
Anschlüsse - KlemmenSchraubklemmen, 0= 2 x 1,5 mm² Mit Aderendhülse 'e uygunIEC 60947-1; Schraubklemmen, 0= 1 x 0,22 mm² ohne Aderendhülse 'e uygunIEC 60947-1
LampensockelIntegrierte LED
[Us] Bemessungsversorgungsspannung24 V AC/DC -de 50/60 Hz
Höhe42 mm
Breite30 mm
Tiefe70 mm
Beschreibung Der Klemmen ISO Nr. 1(13-14)NO; (11-12)NC
Produktgewicht0,516 kg
Beständigkeit Gegen Hochdruckreiniger7000000 Pa -de 55 °C, Abstand: 0,1 m
KontaktnutzungStandardkontakte
ZwangsöffnungIle 'e uygunIEC 60947-5-1 Anhang K
Betätigungsdrehmoment0,14 N.m Elektrischer Zustand ändert sich NICHT
Mechanische Lebensdauer500000 cycles
Anzugsdrehmoment0,8…1,2 N.m 'e uygunIEC 60947-1
Form Des SchraubenkopfesKreuzschlitz kompatibel mit Philips Nr. 1 Schraubendreher; Kreuzschlitz kompatibel mit Pozidriv Nr. 1 Schraubendreher; Schlitz kompatibel mit Flachschraubendreher Ø 4 mm; Schlitz kompatibel mit Flachschraubendreher Ø 5,5 mm
KontaktmaterialSilberlegierung (Ag/Ni)
Kurzschlussschutz10 A Patronensicherung Typ gG 'e uygunIEC 60947-5-1
[Ith] Konventioneller Thermischer Strom An Freier Luft10 A 'e uygunIEC 60947-5-1
[Ui] Bemessungsisolationsspannung600 V (Verschmutzungsgrad 3) 'e uygunIEC 60947-1
[Uimp] Bemessungsstoßspannungsfestigkeit6 kV 'e uygunIEC 60947-1
[Ie] Bemessungsbetriebsstrom3 A -de 240 V, AC-15, A600 'e uygunIEC 60947-5-1; 6 A -de 120 V, AC-15, A600 'e uygunIEC 60947-5-1; 0,1 A -de 600 V, DC-13, Q600 'e uygunIEC 60947-5-1; 0,27 A -de 250 V, DC-13, Q600 'e uygunIEC 60947-5-1; 0,55 A -de 125 V, DC-13, Q600 'e uygunIEC 60947-5-1; 1,2 A -de 600 V, AC-15, A600 'e uygunIEC 60947-5-1
Elektrische Lebensdauer1000000 cycles, AC-15, 2 A -de 230 V, çalisma hizi 03600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 Anhang C; 1000000 cycles, AC-15, 3 A -de 120 V, çalisma hizi 03600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 Anhang C; 1000000 cycles, AC-15, 4 A -de 24 V, çalisma hizi 03600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 Anhang C; 1000000 cycles, DC-13, 0,2 A -de 110 V, çalisma hizi 03600 cyc
Elektrische Zuverlässigkeit IEC 60947-5-4Λ 0 10exp(-6) -de 5 V und 1 mA in sauberer Umgebung 'e uygunIEC 60947-5-4; Λ 0 10exp(-8) -de 17 V und 5 mA in sauberer Umgebung 'e uygunIEC 60947-5-4
SignalisierungsartKonstant
LichtquelleUniverselle LED
Grenzwerte Der Versorgungsspannung19,2…30 V DC; 21,6…26,4 V AC
Stromaufnahme18 mA
Lebensdauer100000 h bei Nennspannung und 25 °C
Stoßspannungsfestigkeit1 kV 'e uygunIEC 61000-4-5
GerätedarstellungAbgewinkelt
SchutzbehandlungTH
Umgebungsbedingungen Bei Lagerung-40…70 °C
Umgebungstemperatur Bei Betrieb-40…70 °C
Schutzklasse Gegen Elektrischen SchlagKlasse II conforming to IEC 60536
IP-SchutzartIP66 'e uygunIEC 60529; IP67 'e uygunIEC 60529; IP69; IP69K
GehäusetypUL type 4X/13
IK-SchutzartIK05 conforming to IEC 50102
NormenUL 508; IEC 60947-1; JIS C8201-5-1; IEC 60947-5-4; CSA C22.2 No 14; IEC 60947-5-1; JIS C8201-1
ProduktzertifizierungenCSA; BV; LROS (Lloyds register of shipping); DNV; UL
Vibrationsfestigkeit5 gn (f= 2…500 Hz) conforming to IEC 60068-2-6
Schockfestigkeit30 gn (Dauer = 18 ms) für Halbsinuswelle Beschleunigung 'e uygunIEC 60068-2-27; 50 gn (Dauer = 11 ms) für Halbsinuswelle Beschleunigung 'e uygunIEC 60068-2-27
Beständigkeit Gegen Schnelle Transienten2 kV 'e uygunIEC 61000-4-4
Beständigkeit Gegen Elektromagnetische Felder10 V/m 'e uygunIEC 61000-4-3
Beständigkeit Gegen Elektrostatische Entladung6 kV bei Kontakt (an Metallteilen) 'e uygunIEC 61000-4-2; 8 kV in freier Luft (an Isolierteilen) 'e uygunIEC 61000-4-2
Elektromagnetische EmissionKlasse B 'e uygunIEC 55011
Unit Type Of Package 1PCE
Anzahl Der Einheiten In Paket 11
Package 1 Height5,400 cm
Package 1 Width3,500 cm
Package 1 Length9,100 cm
Paketgewicht (Lbs)58,900 g
Garantie Contractuelle18
