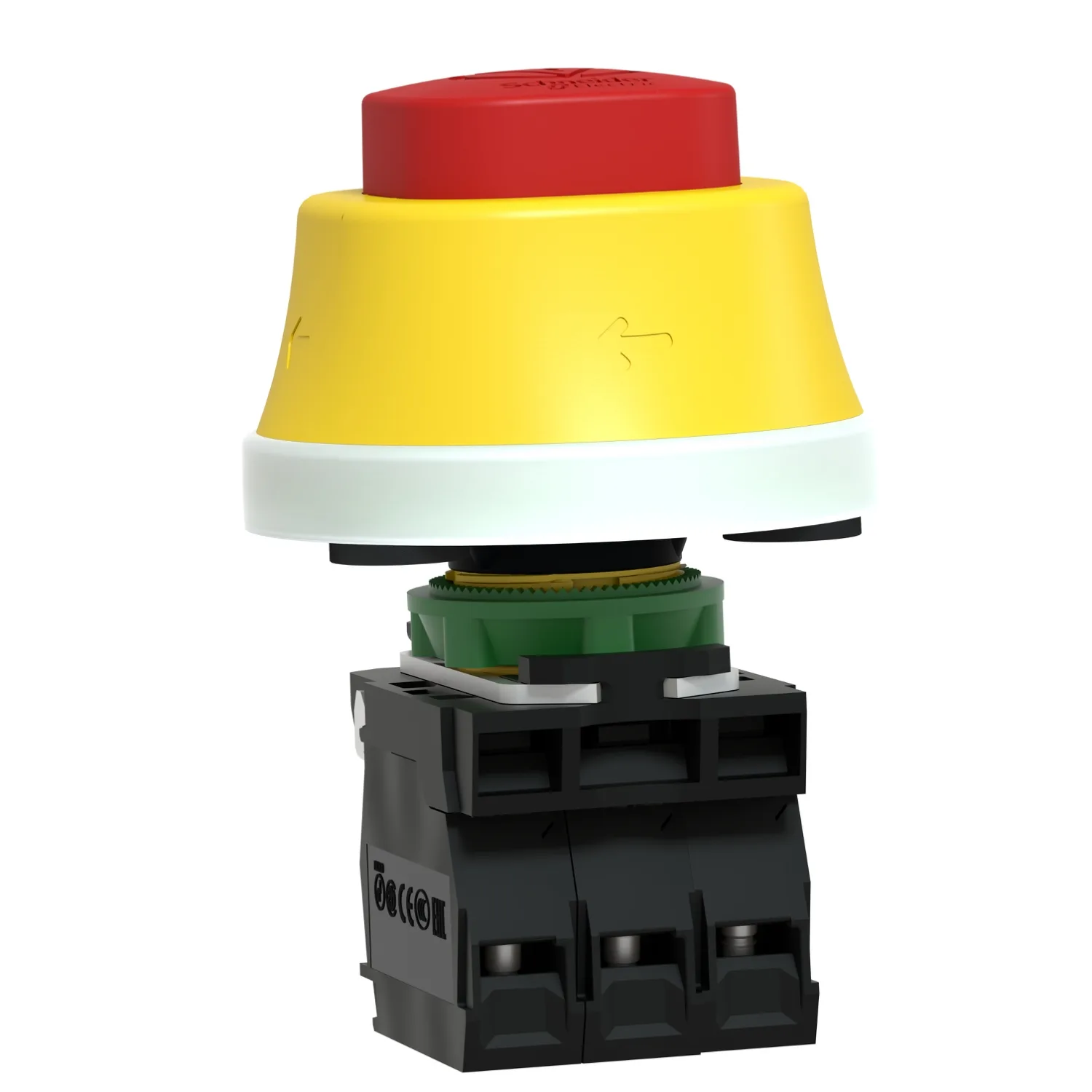

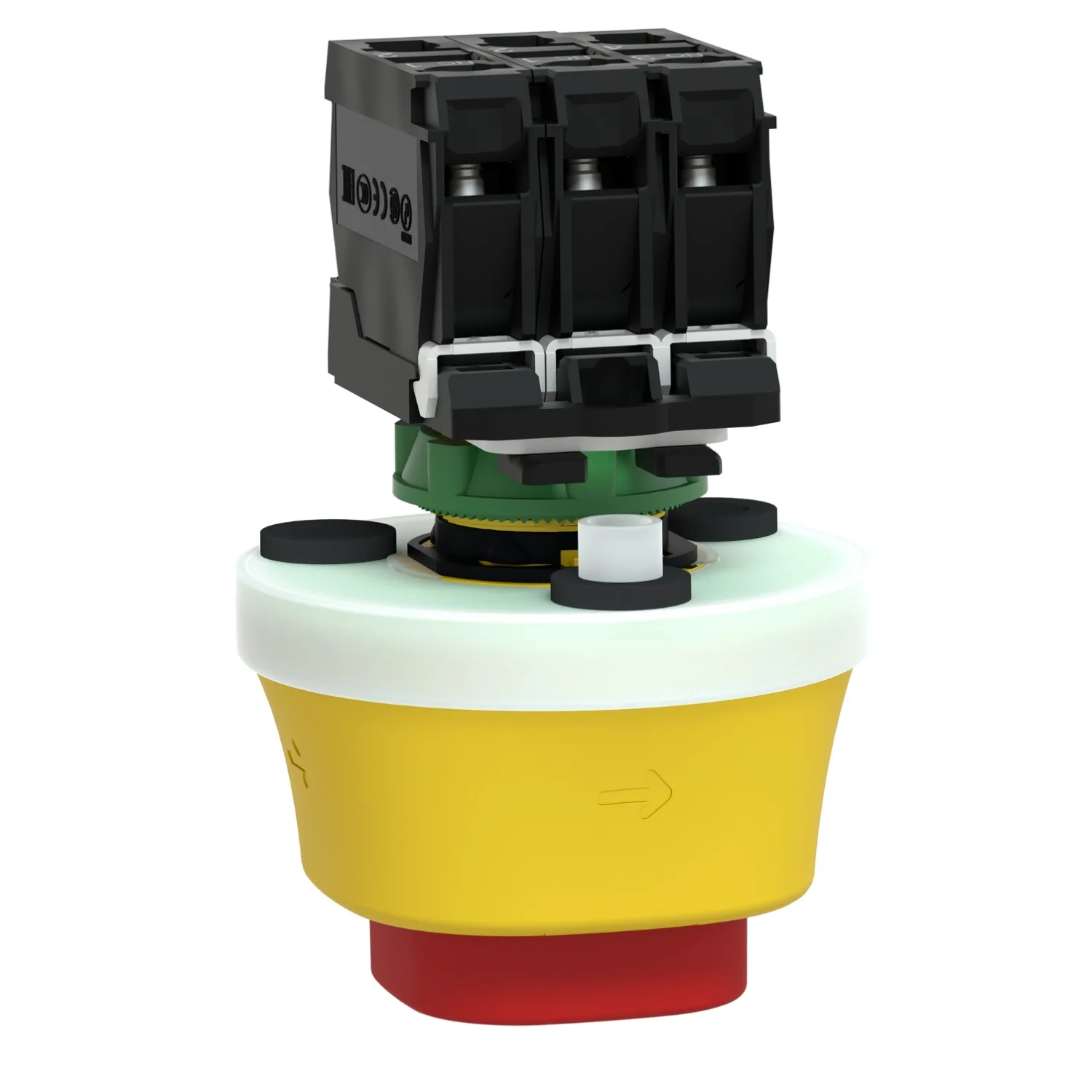

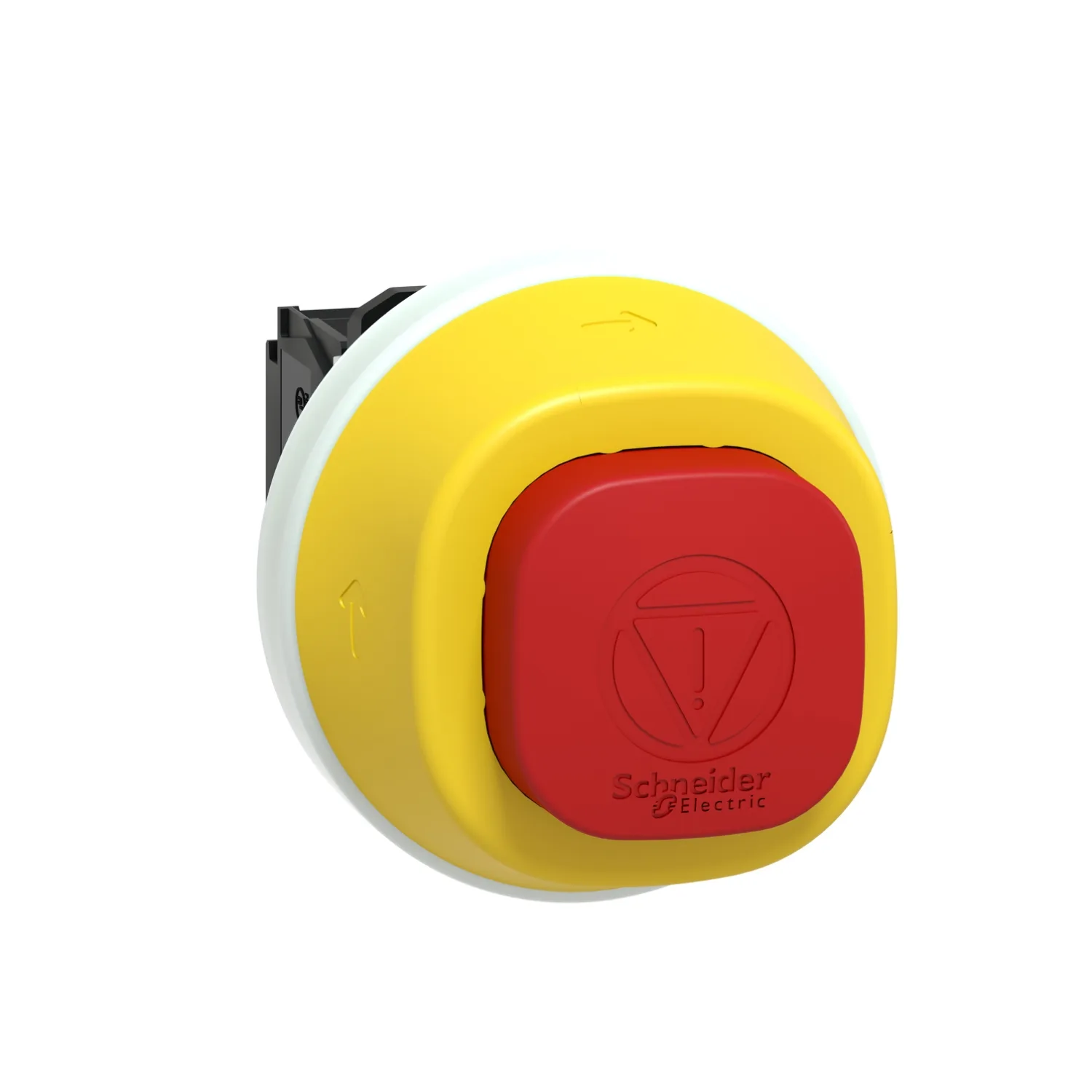

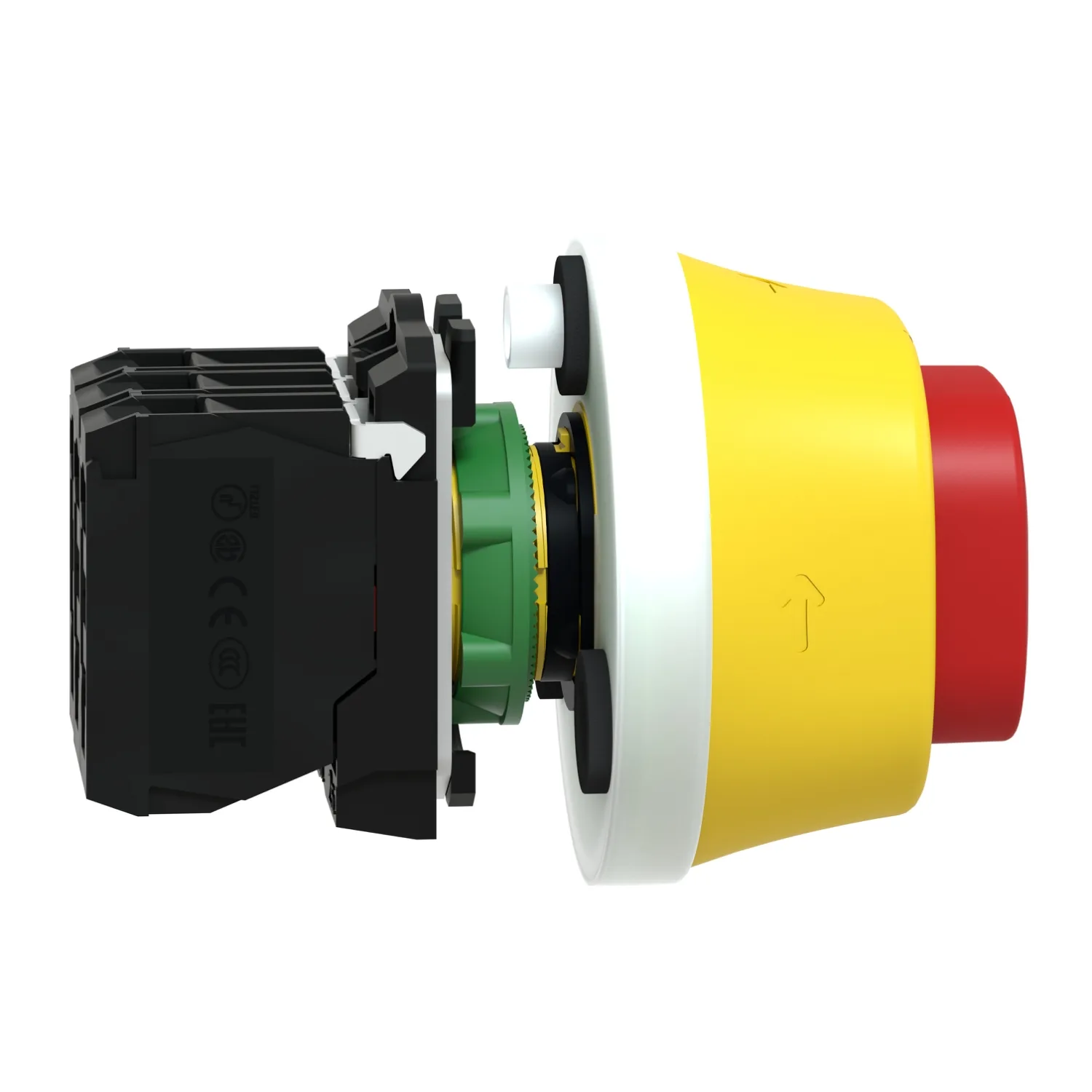

Beleuchteter Not-Aus/Not-Halt-Schalter, Harmony XB5, Kunststoff, 22mm, LEDs weiß/rot, 1S+2Ö, 24V ACDC
Schneider XB5AS84W3B41, Beleuchteter Not-Aus/Not-Halt-Schalter, Harmony XB5, Kunststoff, 22mm, LEDs weiß/rot, 1S+2Ö, 24V ACDC. Kategorie: Harmony XB5. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:XB5AS84W3B41
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:112.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Harmony XB5
- Produkt- Oder Komponententyp
- Not-Aus-Taster; Not-Aus-Taster
- Kurzbezeichnung Des Geräts
- XB5
- Blendenmaterial
- Kunststoff
Produktbeschreibung
Die Baureihe Harmony XB5 aus Kunststoff bietet eine Vielzahl an 22mm Komplettgeräten wie Drucktaster, Leuchtmelder und Wahlschalter bis hin zum Not-Aus-Schalter. Zusätzlich ist es durch den modularen Aufbau der Geräte möglich, alle Bestandteile auch als Einzelelemente zu beziehen sowie wahlweise auch für 30mm Einbaumaß. Aufgrund der Qualität, der Flexibilität und der extremen Robustheit (Schutzklassen bis IP69K) eignen sich die Geräte ideal für die meisten Anwendungen in der Industrie und in Gebäuden. Montiert in einer 22mm Bohrung erfolgt der Anschluss des Geräts durch Schraubklemmen auf der Rückseite des Produkts. Dieser beleuchtete Not-Aus-Schalter verfügt über 1 Schließer und 2 Öffner und kann je nach Zustand zweifarbig (weiß oder rot) leuchten. Die Entriegelung dieses Not-Aus-Schalters erfolgt durch Drehentriegelung. Die antimikrobielle Eigenschaft der Oberfläche verhindert zudem das Wachstum von Viren und Bakterien auf dem Betätiger des Produkts. Die Versorgungsspannung beträgt 24V ACDC. Aufgrund der Vielzahl von vorhandenen Produktstandards und Zertifizierungen geeignet für den internationalen Einsatz. Dank des Green Premium Umweltzeichens können Sie detaillierte Informationen zu Materialinhalten, Umweltauswirkungen und Kreislaufwirtschaft erhalten, die Ihre Nachhaltigkeitsziele unterstützen.
Hauptmerkmale
- Ideal für den universellen Einsatz in der Industrie, im Maschinen- und Schaltschrankbau sowie in Gebäuden
- Modularer Aufbau aus Kunststoff für schnelle und einfache Installation
- Höchste Robustheit für raue Umgebungsbedingungen
- Große Auswahl an verschiedenen Hilfsschaltern und Zubehör
- Vielzahl von vorhandenen Produktstandards und Zertifizierungen für den internationalen Einsatz
Technische Daten
Hauptmerkmale20
| Baureihe | Harmony XB5 |
|---|---|
| Produkt- Oder Komponententyp | Not-Aus-Taster; Not-Aus-Taster |
| Kurzbezeichnung Des Geräts | XB5 |
| Blendenmaterial | Kunststoff |
| Haltekragenmaterial | Kunststoff |
| Typ Des Frontelements | Standard |
| Montagedurchmesser | 22 mm |
| Verkauf Je Unteilbare Menge | 1 |
| Lokale Signalisierung | Rote LED / weiße LED 24 V AC/DC |
| Lichtquelle | Geschützte LED |
| [UH,nom] Bemessungs-Betriebsspannung | 24 V |
| Farbe Der Lichtquelle | Weiß; Rot |
| Form Des Signaleinheitkopfes | Rund |
| Operatortyp | Auslösung und mechanische Verriegelung |
| Rückstellung | Drehentriegelung |
| Betriebsprofil | Rot quadratisch 32 mm, IEC |

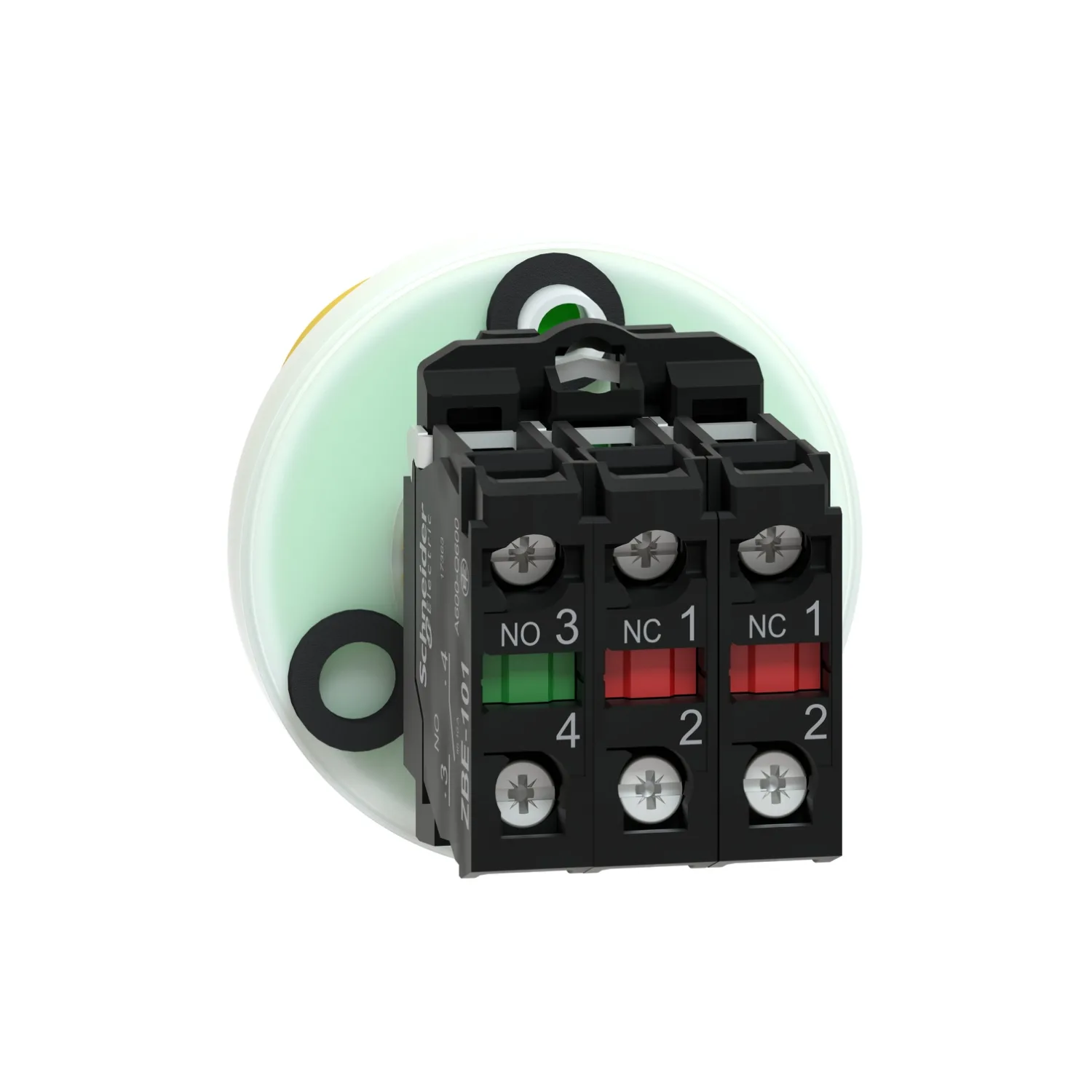

| Art Und Zusammensetzung Der Kontakte | 1 Schließer + 2 Öffner |
| Betrieb Der Kontakte | Gestuft schaltend |
| Anschlüsse - Klemmen | Schraubklemmen, <= 2 x 1,5 mm² mit oder ohne Kabelende entspricht IEC 60947-1; Schraubklemmen, >= 1 x 0,22 mm² mit oder ohne Kabelende entspricht IEC 60947-1 |
| Gerätedarstellung | Vollständiges Produkt |
Zusatzmerkmale25
| [UH,nom] Bemessungs-Betriebsspannung | 24 V AC/DC bei 50/60 Hz |
|---|---|
| Höhe | 60 mm |
| Breite | 60 mm |
| Tiefe | 85 mm |
| Klemmenbeschreibung ISO Nr. 1 | (1-2)Ö; (3-4)S |
| Produktgewicht | 0,117 kg |
| Elektrische Isolationsklasse | Klasse II entspricht IEC 61140 |
| Widerstandsfähigkeit Gegen Hochdruckreiniger | 7000000 Pa bei 55 °C, Entfernung: 0,1 m |
| Gehäusevariante | Befestigungsbohrung - Durchmesser: 22,5 mm ± 0,2 mm; Befestigungsbohrung - Durchmesser: 9 mm ± 0,5 mm |
| Befestigungsmodus | Befestigungsmutter (± 0,2) |
| Verwendung Der Kontakte | Standard |
| Positive Öffnung | Mit Öffner-Kontakt entspricht IEC 60947-5-1, Anhang K |
| Betriebsweg | 1,5 mm (Öffner, wechselnder elektrischer Zustand); 4,3 mm (Gesamtweg) |
| Mechanische Lebensdauer | 300000 Zyklen |
| Anzugsmoment | 0,8…1,2 Nm entspricht IEC 60947-1 |
| Schraubenkopfform | Kreuzweise kompatibel mit Philips Nr. 1 Schraubenzieher; Kreuzweise kompatibel mit Position Nr. 1 Schraubenzieher; Geschlitzt kompatibel mit flach Ø 4 mm Schraubenzieher; Geschlitzt kompatibel mit flach Ø 5,5 mm Schraubenzieher |
| Kontaktmaterial | Silberlegierung (Ag/Ni) |
| Kurzschlussschutz | 10 A Patronensicherung Typ gG entspricht IEC 60947-5-1 |
| [Ith] Konventioneller Thermischer Strom In Freier Luft | 10 A entspricht IEC 60947-5-1 |
| [Ui] Bemessungs-Isolationsspannung | 600 V (Verschmutzungsgrad 3) entspricht IEC 60947-1 |
| Widerstandsfähigkeit Gegen Elektrostatische Entladung | 4 kV bei Kontakt (bei Metallteilen) entspricht IEC 61000-4-2; 8 kV in Umgebungsluft (in isolierteilen Bereichen) entspricht IEC 61000-4-2 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV entspricht IEC 60947-1 |
| [Ie] Bemessungs-Betriebsstrom | 3 A bei 240 V, AC-15, A600 entspricht IEC 60947-5-1; 6 A bei 120 V, AC-15, A600 entspricht IEC 60947-5-1; 0,1 A bei 600 V, DC-13, Q600 entspricht IEC 60947-5-1; 0,27 A bei 250 V, DC-13, Q600 entspricht IEC 60947-5-1; 0,55 A bei 125 V, DC-13, Q600 entspricht IEC 60947-5-1; 1,2 A bei 600 V, AC-15, A600 entspricht IEC 60947-5-1 |
| Elektrische Lebensdauer | 1000000 Zyklen, AC-15, 2 A bei 230 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C; 1000000 Zyklen, AC-15, 3 A bei 120 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C; 1000000 Zyklen, AC-15, 4 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C; 1000000 Zyklen, DC-1 |
| Elektrische Zuverlässigkeit | Λ < 10exp(-6) bei 5 V, 1 mA bei sauberer Umgebung entspricht IEC 60947-5-4; Λ < 10exp(-8) bei 17 V, 5 mA bei sauberer Umgebung entspricht IEC 60947-5-4 |
Montage9
| Beschichtung | TH |
|---|---|
| Umgebungstemperatur Bei Lagerung | -40…70 °C |
| Umgebungstemperatur Bei Betrieb | -40…70 °C |
| Schutzart (IP) | IP66 entspricht IEC 60529; IP67 entspricht IEC 60529; IP69 entspricht IEC 60529; IP69K entspricht ISO 20653; Typ 13 entspricht UL 50E; Typ 12 entspricht UL 50E; Typ 4 entspricht UL 50E; Typ 4X entspricht UL 50E |
| Schutzart (IK) | IK05 entspricht IEC 50102 |
| Normen | IEC 60947-5-1; IEC 60947-5-4; UL 508; ISO 21702; ISO 22196:2011 |
| Produktzertifizierungen | UL-gelistet; CSA; EAC; CCC |
| Vibrationsfestigkeit | 5 gn (f= 10…500 Hz) entspricht IEC 60068-2-6; 25 mm Spitze zu Spitze (f= 2…10 Hz) entspricht IEC 60068-2-6 |
| Stoßfestigkeit | 30 gn (Dauer = 18 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27; 50 gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27; 25 gn (Dauer = 6 ms) für 1.000 Stöße auf jeder Achse entspricht IEC 60068-2-27 |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 7,0 cm |
| VPE 1 Breite | 7,0 cm |
| VPE 1 Länge | 10,0 cm |
| Verpackungsgewicht (Lbs) | 124,0 g |
| VPE 2 Art | S03 |
| VPE 2 Menge | 40 |
| VPE 2 Höhe | 30 cm |
| VPE 2 Breite | 30 cm |
| VPE 2 Länge | 40 cm |
| VPE 2 Gewicht | 5,501 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
