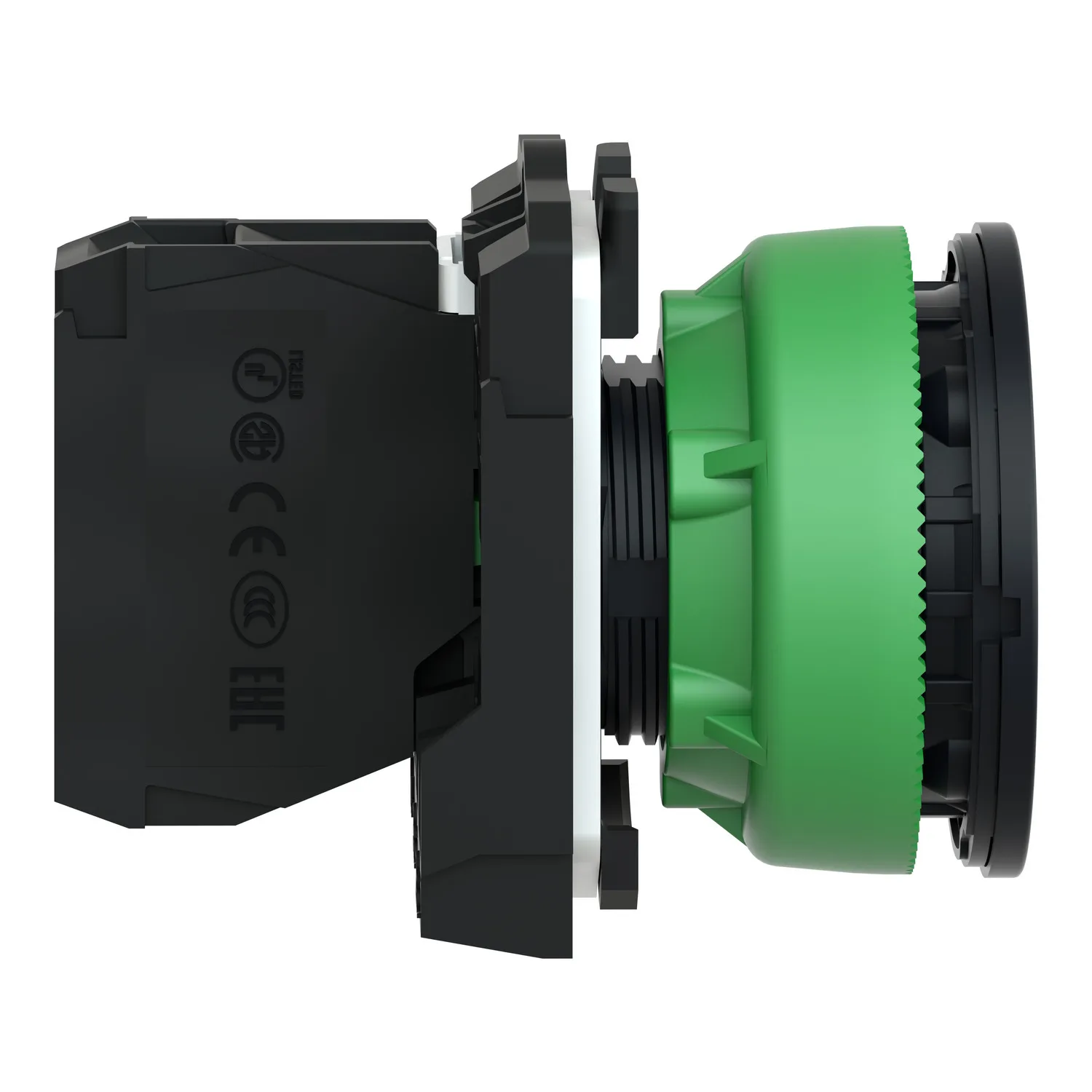

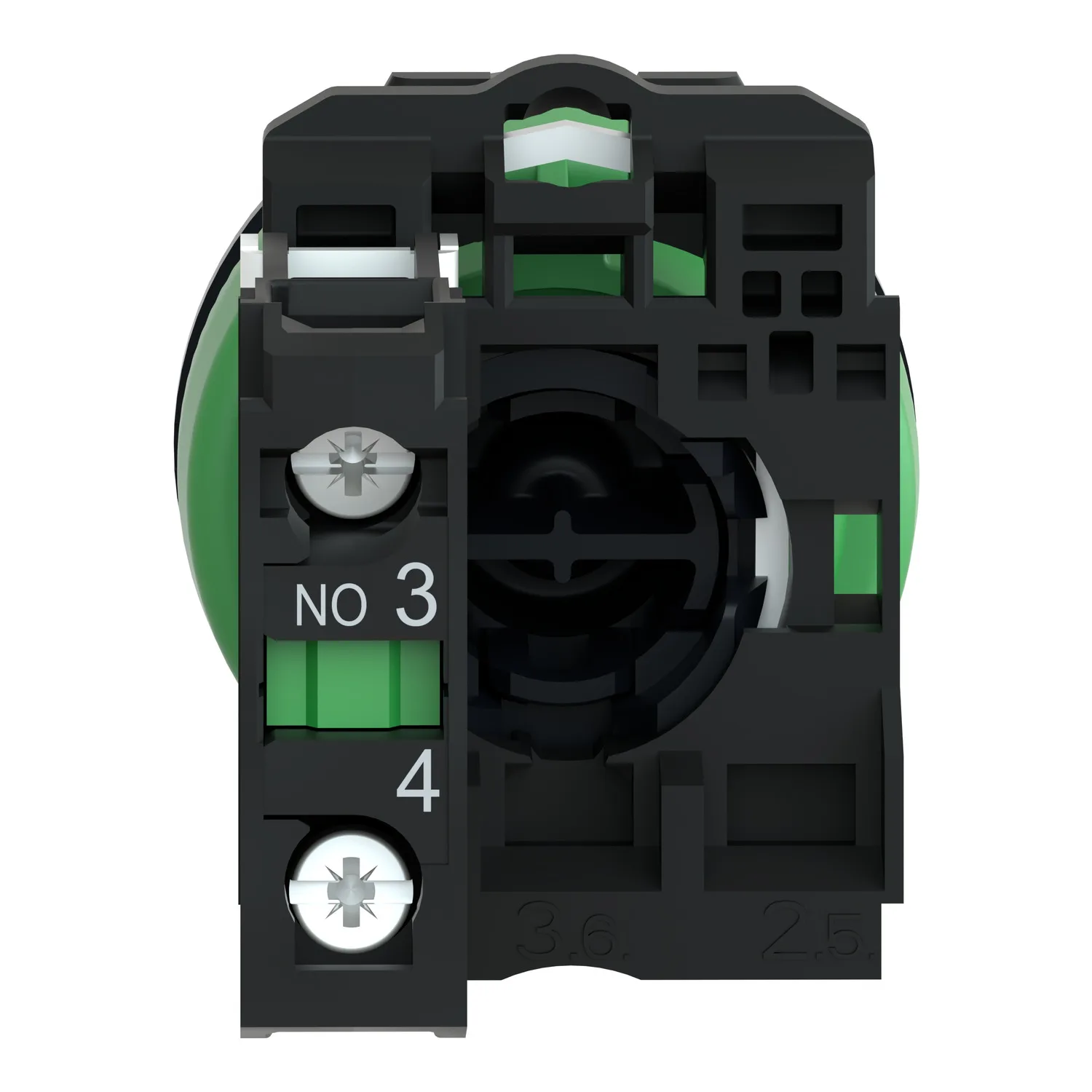

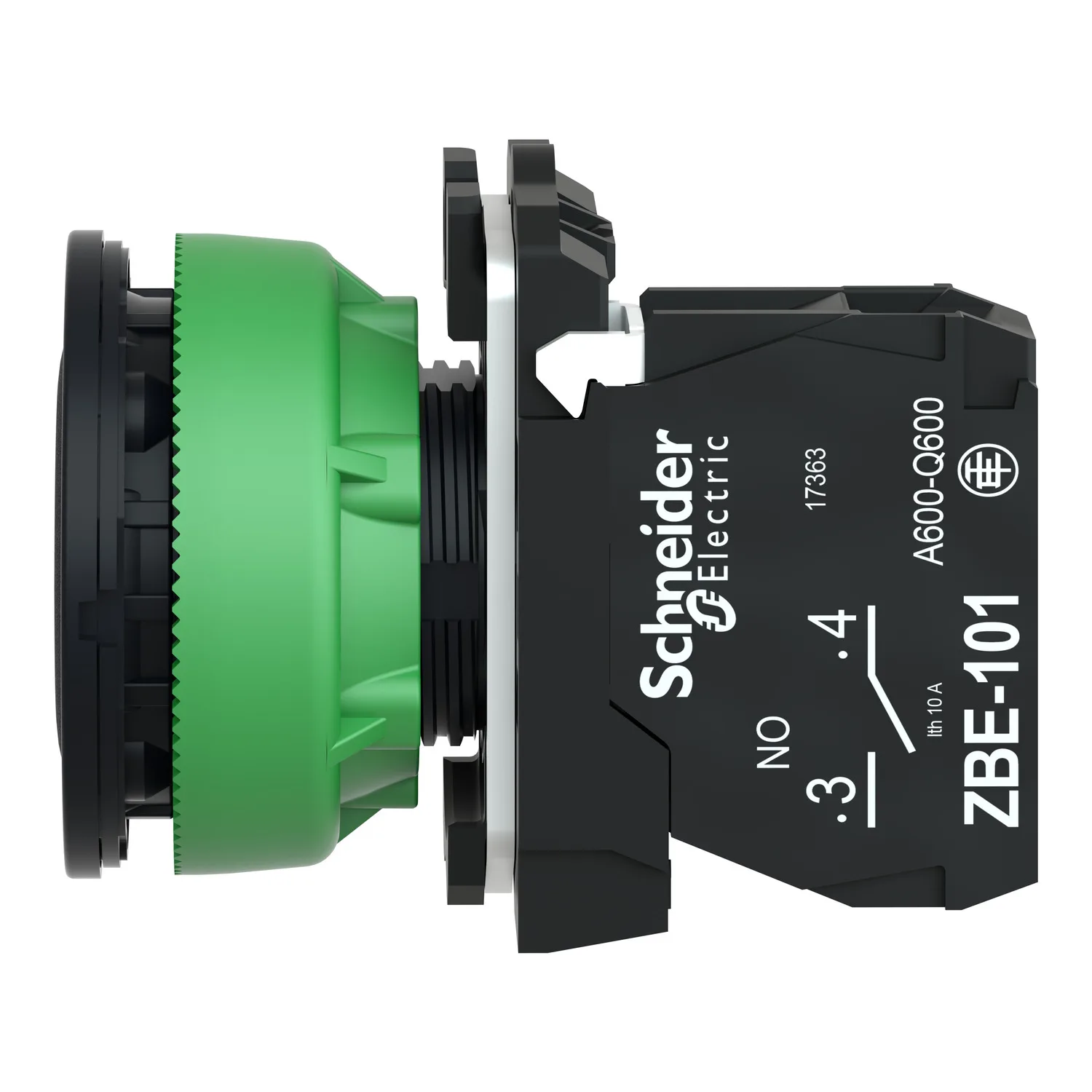

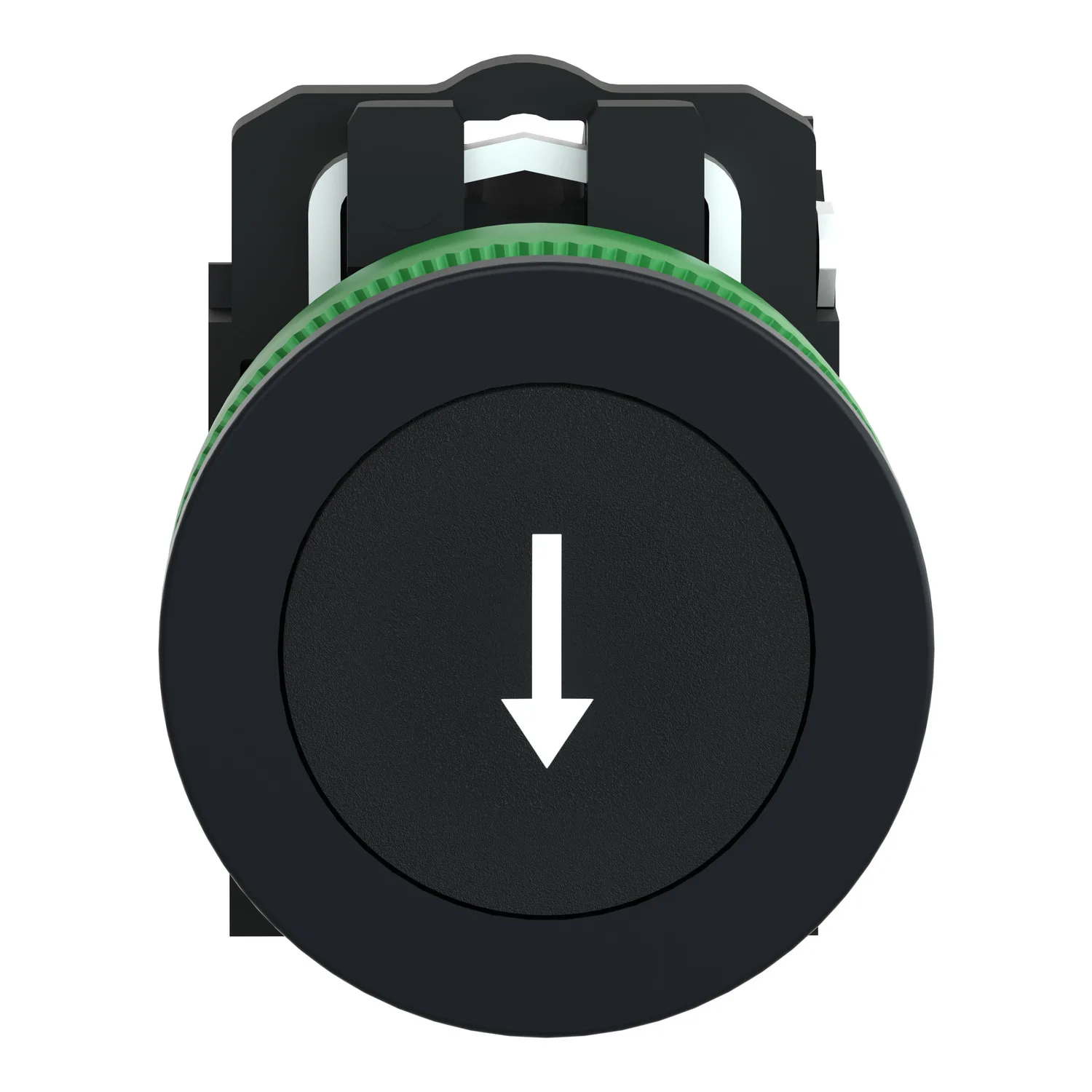

Drucktaster, Harmony XB5F, Kunststoff, 30mm, schwarz, Pfeil unten, tastend, 1S
Schneider XB5FA3351, Drucktaster, Harmony XB5F, Kunststoff, 30mm, schwarz, Pfeil unten, tastend, 1S. Kategorie: Harmony XB5. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:XB5FA3351
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:22.10 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Harmony XB5
- Produkt- Oder Komponententyp
- Drucktaste
- Kurzbezeichnung Des Geräts
- XB5F
- Blendenmaterial
- Kunststoff; Dunkelgrauer Kunststoff
Produktbeschreibung
Die Baureihe Harmony XB5F aus Kunststoff bietet eine Vielzahl an 30mm Komplettgeräten wie Drucktaster, Leuchtmelder und Wahlschalter bis hin zum Not-Aus-Schalter. Zusätzlich ist es durch den modularen Aufbau der Geräte möglich, alle Bestandteile auch als Einzelelemente zu beziehen sowie wahlweise auch für 22mm Einbaumaß. Aufgrund der Qualität, der Flexibilität und der extremen Robustheit (Schutzklassen bis IP69K) eignen sich die Geräte ideal für die meisten Anwendungen in der Industrie und in Gebäuden. Montiert in einer 30mm Bohrung erfolgt der Anschluss des Geräts durch Schraubklemmen auf der Rückseite des Produkts. Die antimikrobielle Eigenschaft der Oberfläche verhindert zudem das Wachstum von Viren und Bakterien auf dem Betätiger des Produkts. Dieser Drucktaster verfügt über 1 Schließer und ist beschriftet. Aufgrund der Vielzahl von vorhandenen Produktstandards und Zertifizierungen geeignet für den internationalen Einsatz. Dank des Green Premium Umweltzeichens können Sie detaillierte Informationen zu Materialinhalten, Umweltauswirkungen und Kreislaufwirtschaft erhalten, die Ihre Nachhaltigkeitsziele unterstützen.
Hauptmerkmale
- Ideal für den universellen Einsatz in der Industrie, im Maschinen- und Schaltschrankbau sowie in Gebäuden
- Modularer Aufbau aus Kunststoff für schnelle und einfache Installation
- Höchste Robustheit für raue Umgebungsbedingungen
- Große Auswahl an verschiedenen Hilfsschaltern und Zubehör
- Vielzahl von vorhandenen Produktstandards und Zertifizierungen für den internationalen Einsatz
Technische Daten
Hauptmerkmale15
| Baureihe | Harmony XB5 |
|---|---|
| Produkt- Oder Komponententyp | Drucktaste |
| Kurzbezeichnung Des Geräts | XB5F |
| Produktkompatibilität | ZBYF2101; ZBYF4101; ZBYF6101; ZBYF6102; ZBZF32; ZBZF33; ZB4FBZ007 |
| Blendenmaterial | Kunststoff; Dunkelgrauer Kunststoff |
| Typ Des Frontelements | Einbaubündig |
| Haltekragenmaterial | Kunststoff |
| Montagedurchmesser | 30,5 mm |
| Verkauf Je Unteilbare Menge | 1 |
| Form Des Signaleinheitkopfes | Rund |
| Operatortyp | Rückstellung |
| Betriebsprofil | Schwarz Einbau, Pfeil nach unten (weiß) |
| Art Und Zusammensetzung Der Kontakte | 1 Schließer |
| Betrieb Der Kontakte | Gestuft schaltend |
| Anschlüsse - Klemmen | Schraubklemmen, <= 2 x 1,5 mm² mit Kabelende entspricht IEC 60947-1; Schraubklemmen, 1 x 0,22 - 2 x 2,5 mm² ohne Kabelende entspricht IEC 60947-1 |
Zusatzmerkmale24
| Höhe | 42 mm |
|---|---|
| Breite | 36,6 mm |
| Tiefe | 55 mm |
| Klemmenbeschreibung ISO Nr. 1 | (13-14)S |
| Widerstandsfähigkeit Gegen Hochdruckreiniger | 7000000 Pa bei 55 °C, Entfernung: 0,1 m |
| Verwendung Der Kontakte | Standardkontakte |
| Positive Öffnung | Ohne |
| Betriebsweg | 2,6 mm (Schließer, wechselnder elektrischer Zustand); 4,3 mm (Gesamtweg) |
| Betätigungskraft | 3,8 N Schließer, wechselnder elektrischer Zustand |
| Mechanische Lebensdauer | 10000000 Zyklen |
| [M] Anzugsdrehmoment | 0,8…1,2 Nm entspricht IEC 60947-1 |
| Schraubenkopfform | Kreuzweise kompatibel mit Philips Nr. 1 Schraubenzieher; Kreuzweise kompatibel mit Position Nr. 1 Schraubenzieher; Geschlitzt kompatibel mit flach Ø 4 mm Schraubenzieher; Geschlitzt kompatibel mit flach Ø 5,5 mm Schraubenzieher |
| Kontaktmaterial | Silberlegierung (Ag/Ni) |
| Kurzschlussschutz | 10 A Patronensicherung Typ gG entspricht IEC 60947-5-1 |
| [Ith] Konventioneller Thermischer Strom In Freier Luft | 10 A entspricht IEC 60947-5-1 |
| [Ui] Bemessungs-Isolationsspannung | 600 V (Verschmutzungsgrad 3) entspricht IEC 60947-1 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV entspricht IEC 60947-1 |
| [Ie] Bemessungs-Betriebsstrom | 3 A bei 240 V, AC-15, A600 entspricht IEC 60947-5-1; 6 A bei 120 V, AC-15, A600 entspricht IEC 60947-5-1; 0,1 A bei 600 V, DC-13, Q600 entspricht IEC 60947-5-1; 0,27 A bei 250 V, DC-13, Q600 entspricht IEC 60947-5-1; 0,55 A bei 125 V, DC-13, Q600 entspricht IEC 60947-5-1; 1,2 A bei 600 V, AC-15, A600 entspricht IEC 60947-5-1 |
| Elektrische Lebensdauer | 1000000 Zyklen AC-15, 2 A bei 230 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1: Anhang C; 1000000 Zyklen AC-15, 3 A bei 120 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1: Anhang C; 1000000 Zyklen AC-15, 4 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1: Anhang C; 1000000 Zyklen DC-13, 0 |
| Elektrische Zuverlässigkeit | Λ < 10exp(-6) bei 5 V und 1 mA bei sauberer Umgebung entspricht IEC 60947-5-4; Λ < 10exp(-8) bei 17 V und 5 mA bei sauberer Umgebung entspricht IEC 60947-5-4 |
| Gerätedarstellung | Vollständiges Produkt |
| Anpassbar | Nein |
| GCR BRIDGE | XB5FACUST01 |
| Kompatibilitätscode | XB5 |
Montage10
| Beschichtung | TH |
|---|---|
| Umgebungstemperatur Bei Lagerung | -40…70 °C |
| Umgebungstemperatur Bei Betrieb | -40…70 °C |
| Überspannungskategorie | Klasse II entspricht IEC 60536 |
| Schutzart (IP) | IP66 entspricht IEC 60529; IP67 entspricht IEC 60529; IP69 entspricht IEC 60529; IP69K entspricht ISO 20653; Typ 13 entspricht UL 50 E; Typ 12 entspricht UL 50 E; Typ 4 entspricht UL 50 E; Typ 4X entspricht UL 50 E |
| Schutzart (IK) | IK06 entspricht IEC 50102 |
| Normen | CSA C22.2 Nr. 14; IEC 60947-5-1; IEC 60947-5-4; UL 508; IEC 60947-1; JIS C8201-5-1; CE; JIS C8201-1; ISO 22196:2011; ISO 21702 |
| Produktzertifizierungen | UL-gelistet; CSA; CCC; EAC |
| Vibrationsfestigkeit | 5 gn (f= 10…500 Hz) entspricht IEC 60068-2-6; 2 mm Spitze zu Spitze (f= 2…10 Hz) entspricht IEC 60068-2-6 |
| Stoßfestigkeit | 30 gn (Dauer = 18 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27; 50 gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27; 25 gn (Dauer = 6 ms) für 1.000 Stöße auf jeder Achse entspricht IEC 60068-2-27 |
Verpackungseinheiten18
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 8,6 cm |
| VPE 1 Breite | 4,3 cm |
| VPE 1 Länge | 5,3 cm |
| Verpackungsgewicht (Lbs) | 42 g |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 5 |
| VPE 2 Höhe | 4,3 cm |
| VPE 2 Breite | 8,6 cm |
| VPE 2 Länge | 26,5 cm |
| VPE 2 Gewicht | 210 g |
| VPE 3 Art | S02 |
| VPE 3 Menge | 40 |
| VPE 3 Höhe | 15 cm |
| VPE 3 Breite | 30 cm |
| VPE 3 Länge | 40 cm |
| VPE 3 Gewicht | 2,013 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
