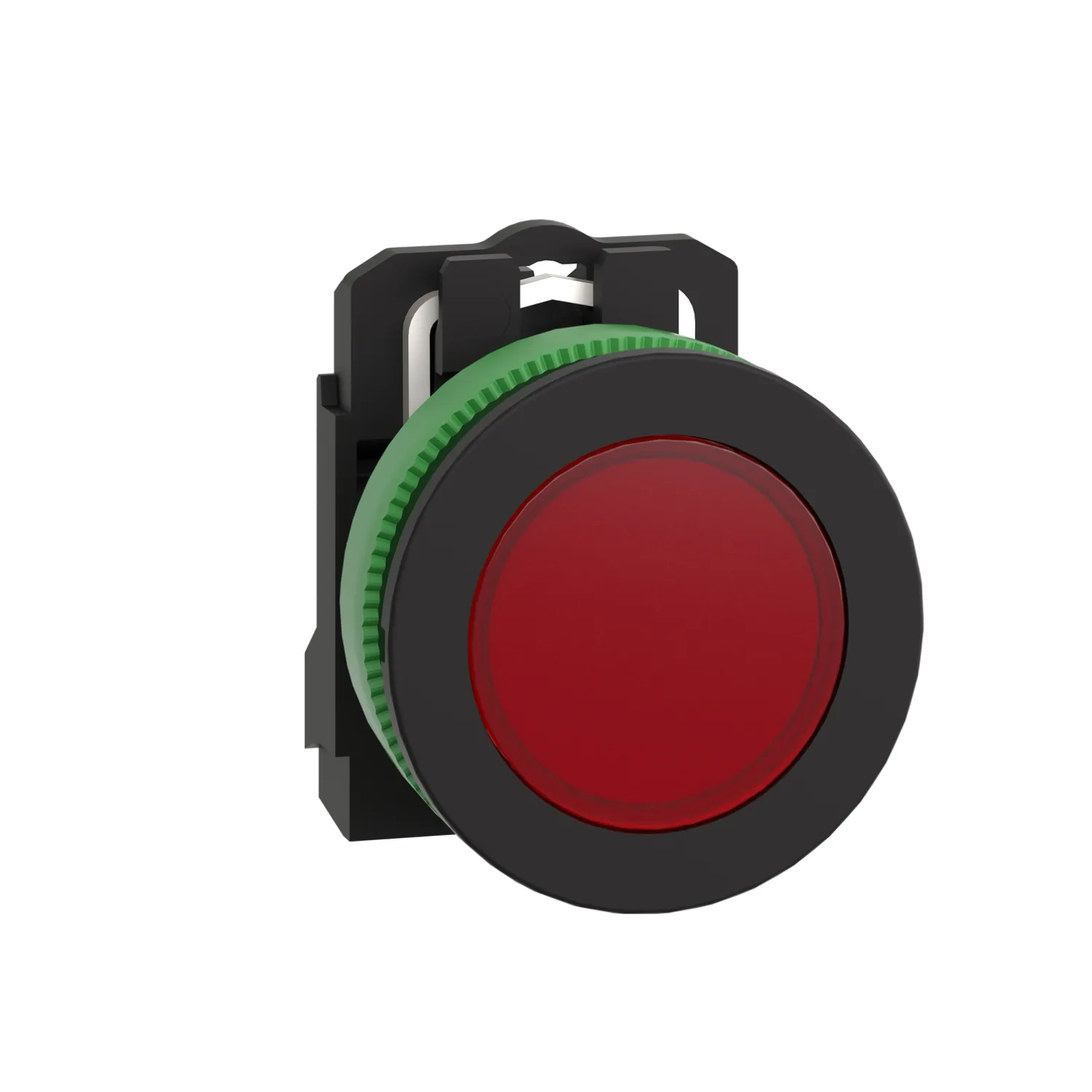

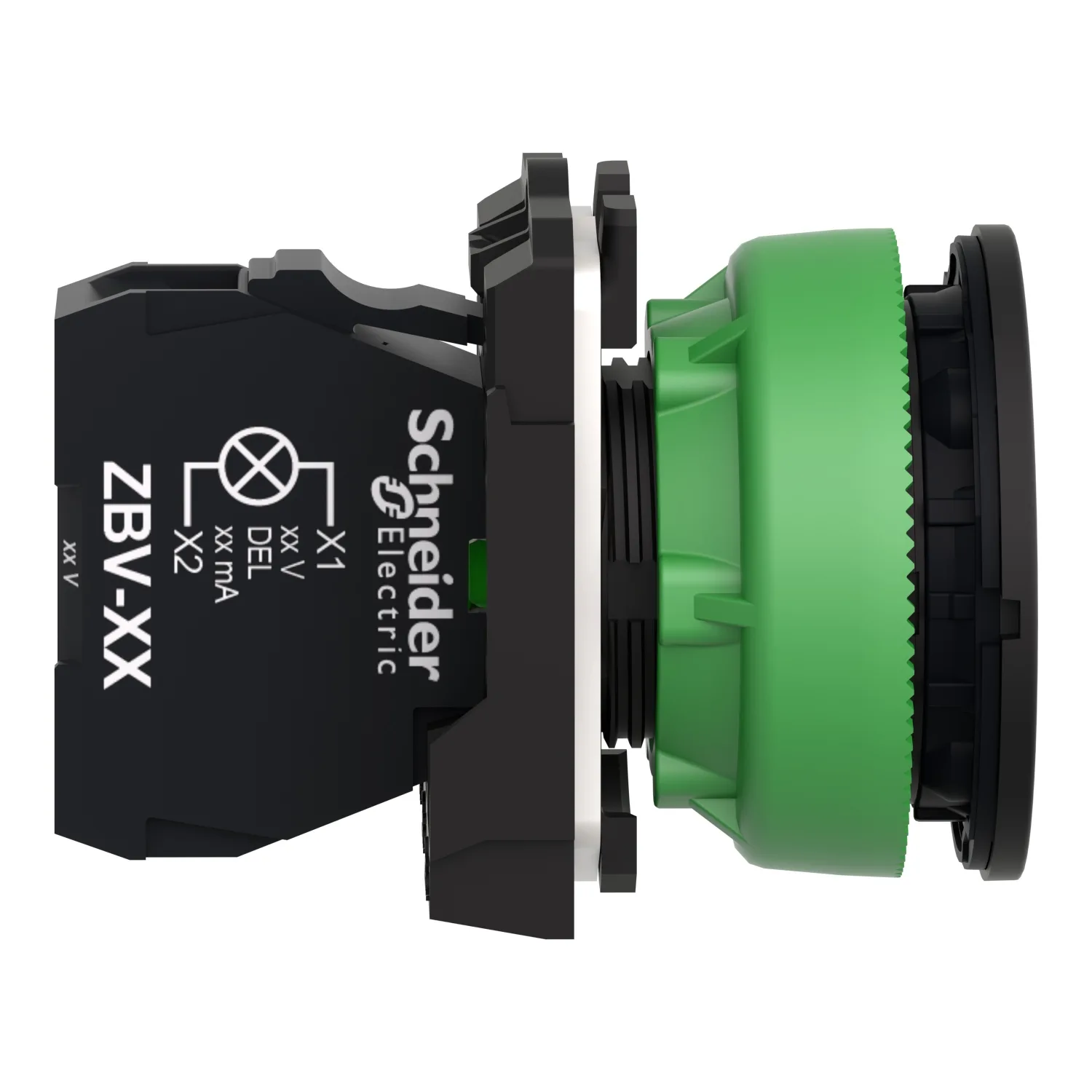

Leuchtmelder, Harmony XB5F, Kunststoff, 30mm, rot, universelle LED, glatte Kalotte, 230V AC
Schneider XB5FVM4, Leuchtmelder, Harmony XB5F, Kunststoff, 30mm, rot, universelle LED, glatte Kalotte, 230V AC. Kategorie: Harmony XB5. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:XB5FVM4
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:28.70 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Harmony XB5
- Produkt- Oder Komponententyp
- Kontrolllampe
- Kurzbezeichnung Des Geräts
- XB5F
- Blendenmaterial
- Dunkelgrauer Kunststoff
Produktbeschreibung
Die Baureihe Harmony XB5F aus Kunststoff bietet eine Vielzahl an 30mm Komplettgeräten wie Drucktaster, Leuchtmelder und Wahlschalter bis hin zum Not-Aus-Schalter. Zusätzlich ist es durch den modularen Aufbau der Geräte möglich, alle Bestandteile auch als Einzelelemente zu beziehen sowie wahlweise auch für 22mm Einbaumaß. Aufgrund der Qualität, der Flexibilität und der extremen Robustheit (Schutzklassen bis IP69K) eignen sich die Geräte ideal für die meisten Anwendungen in der Industrie und in Gebäuden. Dieser Leuchtmelder in der Farbe rot beinhaltet eine universelle LED und benötigt eine Versorgungsspannung von 230V AC. Die Kalotte der Meldeleuchte ist glatt. Montiert in einer 30mm Bohrung erfolgt der Anschluss des Geräts durch Schraubklemmen auf der Rückseite des Produkts. Aufgrund der Vielzahl von vorhandenen Produktstandards und Zertifizierungen geeignet für den internationalen Einsatz. Dank des Green Premium Umweltzeichens können Sie detaillierte Informationen zu Materialinhalten, Umweltauswirkungen und Kreislaufwirtschaft erhalten, die Ihre Nachhaltigkeitsziele unterstützen.
Hauptmerkmale
- Universelles LED-Modul, kompatibel mit allen farbigen Frontelementen mit Leuchtfunktion
- Modularer Aufbau aus Kunststoff für schnelle und einfache Installation
- Ideal für den universellen Einsatz in der Industrie, im Maschinen- und Schaltschrankbau sowie in Gebäuden
- Höchste Robustheit für raue Umgebungsbedingungen
- Große Auswahl an verschiedenen Hilfsschaltern und Zubehör
Technische Daten
Hauptmerkmale16
| Baureihe | Harmony XB5 |
|---|---|
| Produkt- Oder Komponententyp | Kontrolllampe |
| Kurzbezeichnung Des Geräts | XB5F |
| Blendenmaterial | Dunkelgrauer Kunststoff |
| Haltekragenmaterial | Kunststoff |
| Typ Des Frontelements | Einbaubündig |
| Montagedurchmesser | 30,5 mm |
| Verkauf Je Unteilbare Menge | 1 |
| Form Des Signaleinheitkopfes | Rund |
| Kappe/Betätigungselement Oder Linsenfarbe | Rot |
| Zusätzliche Informationen Für Den Bediener | Mit einfacher Linse |
| Lichtquelle | Universal-LED |
| Lampenfassung | Integrierte LED |
| Farbe Der Lichtquelle | Rot |
| [UH,nom] Bemessungs-Betriebsspannung | 230 - 240 V AC bei 50/60 Hz |
| Gerätedarstellung | Vollständiges Produkt |
Zusatzmerkmale16
| Höhe | 42 mm |
|---|---|
| Breite | 36,6 mm |
| Tiefe | 55 mm |
| Klemmenbeschreibung ISO Nr. 1 | (X1-X2)PL |
| Produktgewicht | 0,038 kg |
| Widerstandsfähigkeit Gegen Hochdruckreiniger | 7000000 Pa bei 55 °C, Entfernung: 0,1 m |
| Anschlüsse - Klemmen | Schraubklemmen, <= 2 x 1,5 mm² mit Kabelende entspricht IEC 60947-1; Schraubklemmen, 1 x 0,22 - 2 x 2,5 mm² ohne Kabelende entspricht IEC 60947-1 |
| [Ui] Bemessungs-Isolationsspannung | 250 V (Verschmutzungsgrad 3) entspricht IEC 60947-1 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 kV entspricht IEC 60947-1 |
| Signaltyp | Dauerlicht |
| GCR BRIDGE | XB5FVCUST04 |
| Kompatibilitätscode | XB5 |
| Versorgungsspannungsgrenzen | 195…264 V AC |
| Stromaufnahme | 14 mA |
| Lebensdauer | 100000 h bei Nennspannung und 25 °C |
| Stoßspannungsfestigkeit | 1 kV entspricht IEC 61000-4-5 |
Montage16
| Beschichtung | TH |
|---|---|
| Umgebungstemperatur Bei Lagerung | -40…70 °C |
| Umgebungstemperatur Bei Betrieb | -40…70 °C |
| Überspannungskategorie | Klasse II entspricht IEC 60536 |
| Schutzart (IP) | IP66 entspricht IEC 60529; IP67 entspricht IEC 60529; IP69 entspricht IEC 60529; IP69K entspricht ISO 20653 |
| Enclosure Type | UL type 4X/13 |
| Schutzart (IK) | IK03 entspricht IEC 50102 |
| Normen | JIS C8201-5-1; CSA C22.2 Nr. 14; UL 508; IEC 60947-1; IEC 60947-5-4; IEC 60947-5-1; JIS C8201-1; ISO 21702; ISO 22196:2011 |
| Produktzertifizierungen | UL-gelistet; CSA |
| Vibrationsfestigkeit | 5 gn (f= 12…500 Hz) entspricht IEC 60068-2-6 |
| Stoßfestigkeit | 50 gn (Dauer = 18 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27; 30 gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27 |
| Widerstandsfähigkeit Gegen Kurze Störsignale | 2 kV entspricht IEC 61000-4-4 |
| Widerstandsfähigkeit Gegen Elektromagnetische Felder | 10 V/m entspricht IEC 61000-4-3 |
| Elektromagnetische Verträglichkeit | Elektrostatische Entladung - Teststufe: 6 kV (bei Kontakt (bei Metallteilen)) entspricht IEC 61000-4-2; Elektrostatische Entladung - Teststufe: 8 kV (in Umgebungsluft (in isolierteilen Bereichen)) entspricht IEC 61000-4-2; Elektromagnetische Aussendung Klasse B entspricht IEC 55011 |
| Widerstandsfähigkeit Gegen Elektrostatische Entladung | 6 kV bei Kontakt (bei Metallteilen) entspricht IEC 61000-4-2; 8 kV in Umgebungsluft (in isolierteilen Bereichen) entspricht IEC 61000-4-2 |
| Elektromagnetische Aussendung | Klasse B entspricht IEC 55011 |
Verpackungseinheiten18
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 4,3 cm |
| VPE 1 Breite | 5,3 cm |
| VPE 1 Länge | 8,6 cm |
| Verpackungsgewicht (Lbs) | 42 g |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 5 |
| VPE 2 Höhe | 4,3 cm |
| VPE 2 Breite | 5,3 cm |
| VPE 2 Länge | 26,5 cm |
| VPE 2 Gewicht | 210 g |
| VPE 3 Art | S03 |
| VPE 3 Menge | 120 |
| VPE 3 Höhe | 30 cm |
| VPE 3 Breite | 30 cm |
| VPE 3 Länge | 40 cm |
| VPE 3 Gewicht | 5,557 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
