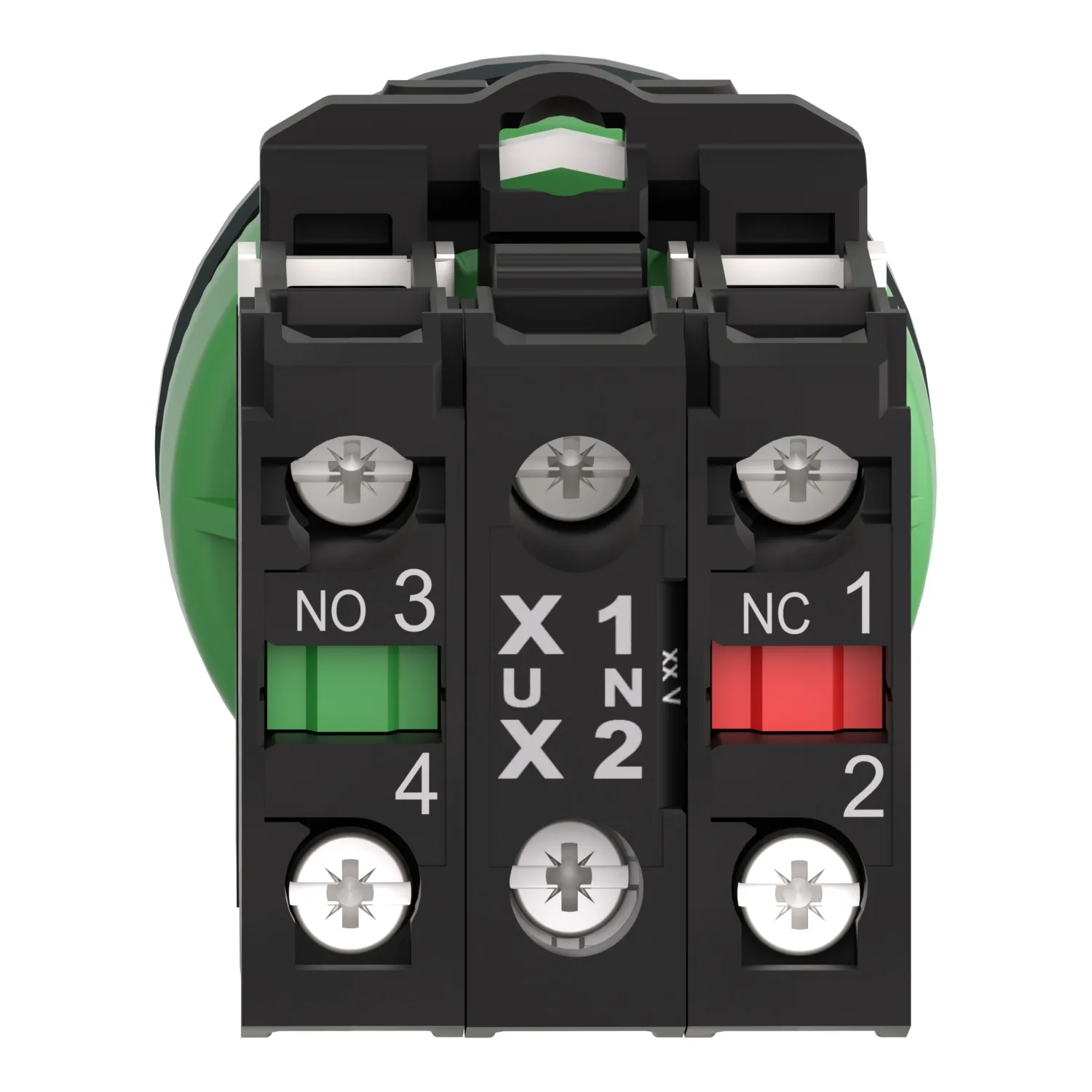

Leuchtdrucktaster, Harmony XB5F, Kunststoff, 30mm, grün, universelle LED, 1S+1Ö, 230V AC
Schneider XB5FW33M5, Leuchtdrucktaster, Harmony XB5F, Kunststoff, 30mm, grün, universelle LED, 1S+1Ö, 230V AC. Kategorie: Harmony XB5. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:XB5FW33M5
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:44.10 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Harmony XB5
- Produkt- Oder Komponententyp
- Leuchtdrucktaster
- Kurzbezeichnung Des Geräts
- XB5F
- Blendenmaterial
- Dunkelgrauer Kunststoff
Produktbeschreibung
Die Baureihe Harmony XB5F aus Kunststoff bietet eine Vielzahl an 30mm Komplettgeräten wie Drucktaster, Leuchtmelder und Wahlschalter bis hin zum Not-Aus-Schalter. Zusätzlich ist es durch den modularen Aufbau der Geräte möglich, alle Bestandteile auch als Einzelelemente zu beziehen sowie wahlweise auch für 22mm Einbaumaß. Aufgrund der Qualität, der Flexibilität und der extremen Robustheit (Schutzklassen bis IP69K) eignen sich die Geräte ideal für die meisten Anwendungen in der Industrie und in Gebäuden. Dieser Leuchtdrucktaster in der Farbe grün beinhaltet eine universelle LED und benötigt eine Versorgungsspannung von 230V AC. Der Taster verfügt über 1 Schließer und 1 Öffner. Montiert in einer 30mm Bohrung erfolgt der Anschluss des Geräts durch Schraubklemmen auf der Rückseite des Produkts. Aufgrund der Vielzahl von vorhandenen Produktstandards und Zertifizierungen geeignet für den internationalen Einsatz. Dank des Green Premium Umweltzeichens können Sie detaillierte Informationen zu Materialinhalten, Umweltauswirkungen und Kreislaufwirtschaft erhalten, die Ihre Nachhaltigkeitsziele unterstützen.
Hauptmerkmale
- Universelles LED-Modul, kompatibel mit allen farbigen Frontelementen mit Leuchtfunktion
- Modularer Aufbau aus Kunststoff für schnelle und einfache Installation
- Ideal für den universellen Einsatz in der Industrie, im Maschinen- und Schaltschrankbau sowie in Gebäuden
- Höchste Robustheit für raue Umgebungsbedingungen
- Große Auswahl an verschiedenen Hilfsschaltern und Zubehör
Technische Daten
Hauptmerkmale19
| Baureihe | Harmony XB5 |
|---|---|
| Produkt- Oder Komponententyp | Leuchtdrucktaster |
| Kurzbezeichnung Des Geräts | XB5F |
| Blendenmaterial | Dunkelgrauer Kunststoff |
| Haltekragenmaterial | Kunststoff |
| Typ Des Frontelements | Einbaubündig |
| Montagedurchmesser | 30,5 mm |
| Verkauf Je Unteilbare Menge | 1 |
| Form Des Signaleinheitkopfes | Rund |
| Operatortyp | Rückstellung |
| Betriebsprofil | Grün Einbau, unbeschriftet |
| Zusätzliche Informationen Für Den Bediener | Mit einfacher Linse |
| Art Und Zusammensetzung Der Kontakte | 1 S + 1 Ö |
| Betrieb Der Kontakte | Gestuft schaltend |
| Anschlüsse - Klemmen | Schraubklemmen, <= 2 x 1,5 mm² mit Kabelende entspricht IEC 60947-1; Schraubklemmen, 1 x 0,22 - 2 x 2,5 mm² ohne Kabelende entspricht IEC 60947-1 |
| Lichtquelle | Universal-LED |
| Lampenfassung | Integrierte LED |
| [UH,nom] Bemessungs-Betriebsspannung | 220 - 240 V AC 50/60 Hz |
| Kappe/Betätigungselement Oder Linsenfarbe | Grün |
Zusatzmerkmale26
| Höhe | 42 mm |
|---|---|
| Breite | 36,6 mm |
| Tiefe | 55 mm |
| Klemmenbeschreibung ISO Nr. 1 | (21-22)Ö; (13-14)S |
| Widerstandsfähigkeit Gegen Hochdruckreiniger | 7000000 Pa bei 55 °C, Entfernung: 0,1 m |
| Verwendung Der Kontakte | Standardkontakte |
| Positive Öffnung | Mit entspricht IEC 60947-5-1, Anhang K |
| Betriebsweg | 1,5 mm (Öffner, wechselnder elektrischer Zustand); 2,6 mm (Schließer, wechselnder elektrischer Zustand); 4,3 mm (Gesamtweg) |
| Betätigungskraft | 3,5 N Öffner, wechselnder elektrischer Zustand; 3,8 N |
| Mechanische Lebensdauer | 10000000 Zyklen |
| [M] Anzugsdrehmoment | 0,8…1,2 Nm entspricht IEC 60947-1 |
| Schraubenkopfform | Kreuzweise kompatibel mit Philips Nr. 1 Schraubenzieher; Kreuzweise kompatibel mit Position Nr. 1 Schraubenzieher; Geschlitzt kompatibel mit flach Ø 4 mm Schraubenzieher; Geschlitzt kompatibel mit flach Ø 5,5 mm Schraubenzieher |
| Kontaktmaterial | Silberlegierung (Ag/Ni) |
| Kurzschlussschutz | 10 A Patronensicherung Typ gG entspricht IEC 60947-5-1 |
| [Ith] Konventioneller Thermischer Strom In Freier Luft | 10 A entspricht IEC 60947-5-1 |
| [Ui] Bemessungs-Isolationsspannung | 600 V (Verschmutzungsgrad 3) entspricht IEC 60947-1 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV entspricht IEC 60947-1 |
| [Ie] Bemessungs-Betriebsstrom | 3 A bei 240 V, AC-15, A600 entspricht IEC 60947-5-1; 6 A bei 120 V, AC-15, A600 entspricht IEC 60947-5-1; 0,1 A bei 600 V, DC-13, Q600 entspricht IEC 60947-5-1; 0,27 A bei 250 V, DC-13, Q600 entspricht IEC 60947-5-1; 0,55 A bei 125 V, DC-13, Q600 entspricht IEC 60947-5-1; 1,2 A bei 600 V, AC-15, A600 entspricht IEC 60947-5-1 |
| Elektrische Lebensdauer | 1000000 Zyklen, AC-15, 2 A bei 230 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C; 1000000 Zyklen, AC-15, 3 A bei 120 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C; 1000000 Zyklen, AC-15, 4 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C; 1000000 Zyklen, DC-1 |
| Elektrische Zuverlässigkeit | Λ < 10exp(-6) bei 5 V, 1 mA bei sauberer Umgebung entspricht IEC 60947-5-4; Λ < 10exp(-8) bei 17 V, 5 mA bei sauberer Umgebung entspricht IEC 60947-5-4 |
| Signaltyp | Dauerlicht |
| Versorgungsspannungsgrenzen | 195…264 V AC |
| Stromaufnahme | 14 mA |
| Lebensdauer | 100000 h bei Nennspannung und 25 °C |
| Stoßspannungsfestigkeit | 1 kV entspricht IEC 61000-4-5 |
| Gerätedarstellung | Vollständiges Produkt |
Montage15
| Beschichtung | TH |
|---|---|
| Umgebungstemperatur Bei Lagerung | -40…70 °C |
| Umgebungstemperatur Bei Betrieb | -40…70 °C |
| Überspannungskategorie | Klasse II entspricht IEC 60536 |
| Schutzart (IP) | IP66 entspricht IEC 60529; IP67; IP69; IP69K |
| Enclosure Type | UL type 4X/13 |
| Schutzart (IK) | IK03 entspricht IEC 50102 |
| Normen | IEC 60947-1; UL 508; JIS C8201-5-1; IEC 60947-5-4; IEC 60947-5-1; CSA C22.2 Nr. 14; JIS C8201-1; ISO 22196:2011; ISO 21702 |
| Produktzertifizierungen | UL-gelistet; CSA |
| Vibrationsfestigkeit | 5 gn (f= 2…500 Hz) entspricht IEC 60068-2-6 |
| Stoßfestigkeit | 30 gn (Dauer = 18 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27; 50 gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27 |
| Widerstandsfähigkeit Gegen Kurze Störsignale | 2 kV entspricht IEC 61000-4-4 |
| Widerstandsfähigkeit Gegen Elektromagnetische Felder | 10 V/m entspricht IEC 61000-4-3 |
| Widerstandsfähigkeit Gegen Elektrostatische Entladung | 6 kV bei Kontakt (bei Metallteilen) entspricht IEC 61000-4-2; 8 kV in Umgebungsluft (in isolierteilen Bereichen) entspricht IEC 61000-4-2 |
| Elektromagnetische Aussendung | Klasse B entspricht IEC 55011 |
Verpackungseinheiten18
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 8,600 cm |
| VPE 1 Breite | 4,300 cm |
| VPE 1 Länge | 5,300 cm |
| Verpackungsgewicht (Lbs) | 52,000 g |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 5 |
| VPE 2 Höhe | 8,600 cm |
| VPE 2 Breite | 4,300 cm |
| VPE 2 Länge | 26,500 cm |
| VPE 2 Gewicht | 260,000 g |
| VPE 3 Art | S02 |
| VPE 3 Menge | 40 |
| VPE 3 Höhe | 15 cm |
| VPE 3 Breite | 30 cm |
| VPE 3 Länge | 40 cm |
| VPE 3 Gewicht | 2,670 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
