Schneider

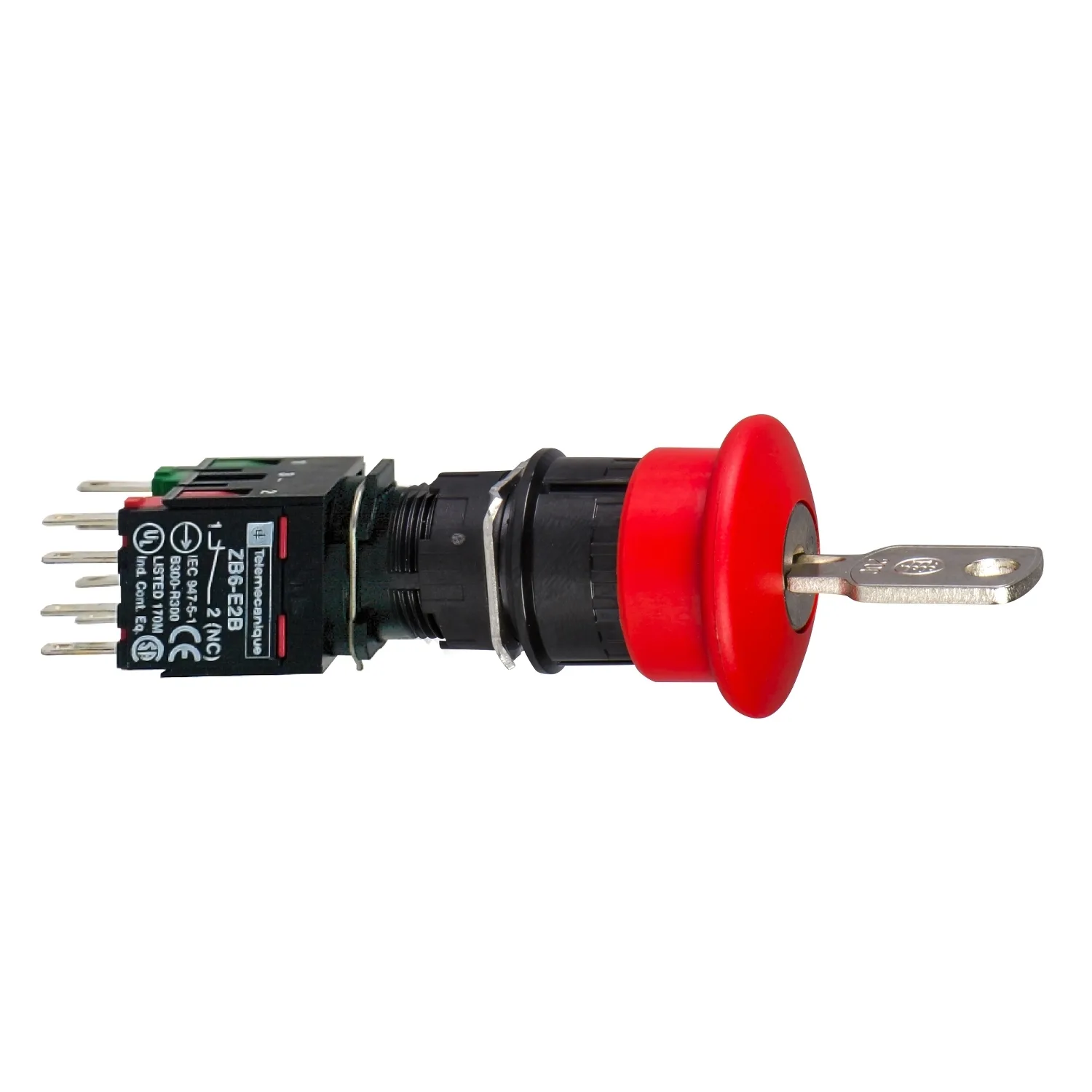

Not-Halt/Not-Aus-Taster Ø 16, Schlüsselentrieg., rot, 1S+2Ö
Schneider XB6AS9349B, Not-Halt/Not-Aus-Taster Ø 16, Schlüsselentrieg., rot, 1S+2Ö. Kategorie: Harmony XB6. Auf Lager.
- Referenz:XB6AS9349B
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Lager (161 Stk.) ✅
- Preis:87.50 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Harmony XB6
- Produkt- Oder Komponententyp
- Not-Aus-Taster komplett
- Kurzbezeichnung Des Geräts
- XB6
- Blendenmaterial
- Kunststoff
Produktbeschreibung
Dieses Harmony XB6 Produkt ist eine komplette Not-Aus-Auslöseaktion und ein mechanisch verrastender Drucktaster. Aus der Ferne ist er durch seinen roten Pilzkopf optisch gut zu unterscheiden. Er verfügt über 1 N/O- und 2 N/C-Slow-Break-Kontakte, eine Schlüsselfreigabe-Rückstellung (Schlüssel-Nr.200) und Faston-Anschlüsse. Dank der Schutzart IP65 ist er beständig gegen Stöße, Staub, Wasser und Vibrationen und eignet sich für den Betrieb in rauen Umgebungen. Er entspricht zahlreichen internationalen Standards und Zertifizierungen einschließlich EN/IEC 60204-1, EN/ISO 13850 und Maschinenrichtlinie 98/37/EC. Die Harmony XB6 Serie bietet eine flexible und einfache Installation für Komplettprodukte und Einzelkomponenten.
Hauptmerkmale
- Ergonomisches Design für Notfallaktivierung in verschiedenen Umgebungen
- Umfangreiches Zubehörset: Kreisförmige Anzeigen und beleuchtete Anzeigeringe für raue Umgebungen
- 16 mm Durchmesser Drucktaster ist ideal für kleine Maschinen und Schalttafeln
- Breites modulares Sortiment im Einklang mit Maschinen- und Operatorsicherheit.
- Globales und weltweit zertifiziertes Angebot
Technische Daten
Hauptmerkmale13
| Baureihe | Harmony XB6 |
|---|---|
| Produkt- Oder Komponententyp | Not-Aus-Taster komplett |
| Kurzbezeichnung Des Geräts | XB6 |
| Blendenmaterial | Kunststoff |
| Montagedurchmesser | 16 mm |
| Verkauf Je Unteilbare Menge | 1 |
| Form Des Signaleinheitkopfes | Rund |
| Operatortyp | Auslösung und mechanische Verriegelung |
| Rückstellung | Schlüsselentriegelung |
| Betriebsprofil | Rot Pilz Ø 30 mm, unbeschriftet |
| Art Und Zusammensetzung Der Kontakte | 1 Schließer + 2 Öffner |
| Betrieb Der Kontakte | Gestuft schaltend |
| Anschlüsse - Klemmen | Faston-Stecker, Anschlussgröße: 2,8 x 0,5 mm |
Zusatzmerkmale19
| Höhe | 30 mm |
|---|---|
| Breite | 30 mm |
| Tiefe | 97 mm |
| Klemmenbeschreibung ISO Nr. 1 | (31-32)NC; (21-22)Ö; (13-14)S |
| Produktgewicht | 0,056 kg |
| Betriebsposition | Jede Position |
| Typ Der Verriegelung | Key 200 |
| Verwendung Der Kontakte | Standard |
| Positive Öffnung | Mit entspricht IEC 60947-5-1, Anhang K |
| Betriebsweg | 1 mm (Öffner, wechselnder elektrischer Zustand); 2 mm (Schließer, wechselnder elektrischer Zustand); 3,5 mm (Gesamtweg) |
| Betätigungskraft | 3,5 N Schließer, wechselnder elektrischer Zustand; 4,5 N Öffner, wechselnder elektrischer Zustand |
| Mechanische Lebensdauer | 100000 Zyklen |
| Kontaktmaterial | Silberlegierung (Ag/Ni) |
| Kurzschlussschutz | 6 A Patronensicherung Typ gG |
| [Ui] Bemessungs-Isolationsspannung | 250 V (Verschmutzungsgrad 3) entspricht IEC 60947-1 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 kV entspricht IEC 60947-1 |
| [Ie] Bemessungs-Betriebsstrom | 3 A bei 120 V, AC-15, B300 entspricht IEC 60947-5-1; 1,5 A bei 240 V, AC-15, B300 entspricht IEC 60947-5-1; 0,1 A bei 250 V, DC-13, R300 entspricht IEC 60947-5-1; 0,22 A bei 125 V, DC-13, R300 entspricht IEC 60947-5-1 |
| Elektrische Lebensdauer | 1000000 Zyklen, AC-15 bei 230 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C; 1000000 Zyklen, DC-13 bei 230 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C |
| Elektrische Zuverlässigkeit | Λ < 10exp(-8) bei 5 V, 1 mA mit statischer Sicherheit von 90 % entspricht IEC 60947-5-4 |
Montage10
| Beschichtung | TC |
|---|---|
| Umgebungstemperatur Bei Lagerung | -40…70 °C |
| Umgebungstemperatur Bei Betrieb | -25…70 °C |
| Schutzklasse Für Stromschläge | Klasse II conforming to IEC 61140 |
| Schutzart (IP) | IP65 entspricht IEC 60529 |
| Schutzart (NEMA) | NEMA 13 entspricht UL 50; NEMA 4 entspricht UL 50; NEMA 4X entspricht UL 50; NEMA 13 entspricht CSA C22.2 Nr. 94; NEMA 4X entspricht CSA C22.2 Nr. 94; NEMA 4 entspricht CSA C22.2 Nr. 94 |
| Normen | IEC 60947-5-5; IEC 60947-5-1; ISO 13850; IEC 60947-1; UL 508; IEC 60204-1; JIS C 852; CSA C22.2 Nr. 14; JIS C8201-5-1; JIS C8201-1 |
| Produktzertifizierungen | CCC; UL; CSA; GOST |
| Vibrationsfestigkeit | +/- 3 mm (f= 2…500 Hz) entspricht IEC 60068-2-6; 5 gn (f= 2…500 Hz) entspricht IEC 60068-2-6 |
| Stoßfestigkeit | 30 gn (Dauer = 18 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27; 50 gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27 |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 4,2 cm |
| VPE 1 Breite | 5,4 cm |
| VPE 1 Länge | 5,8 cm |
| Verpackungsgewicht (Lbs) | 52,0 g |
| VPE 2 Art | S02 |
| VPE 2 Menge | 75 |
| VPE 2 Höhe | 15 cm |
| VPE 2 Breite | 30 cm |
| VPE 2 Länge | 40 cm |
| VPE 2 Gewicht | 4,228 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
