Leuchtdrucktaster Gn
Schneider XB6CW3B1B, Leuchtdrucktaster Gn. Kategorie: Harmony XB6. Auf Lager.
- Referenz:XB6CW3B1B
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Lager (20 Stk.) ✅
- Preis:41.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Harmony XB6
- Produkt- Oder Komponententyp
- Leuchtdrucktaster komplett
- Kurzbezeichnung Des Geräts
- XB6
- Blendenmaterial
- Kunststoff
Produktbeschreibung

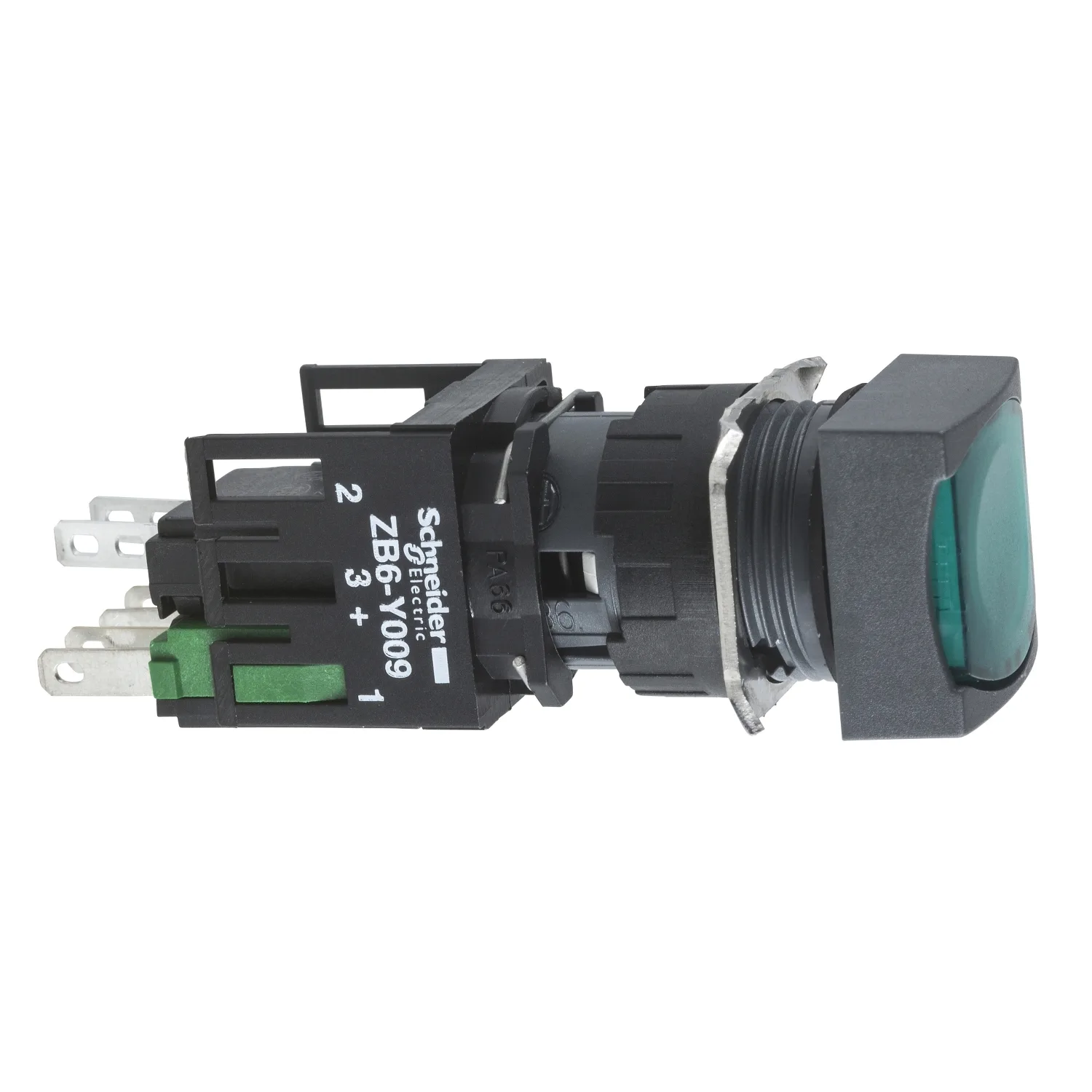

Dieser grüne, komplette Harmony XB6 Leuchtdrucktaster ist Teil der Serie mit 16mm Durchmesser aus Kunststoff, Harmony XB6 modular. Er hat eine quadratische Kopfform, einen bündigen Federrückzug und wird mit einer integrierten LED geliefert. Er verfügt über einen 1 NO Öffnerkontakt und Faston-Anschluss. Sein reduzierter Durchmesser von 16mm macht ihn für Anwendungen geeignet, bei denen weniger Platz für die Montage zur Verfügung steht, wie z.B. bei kleinen Maschinen und Schalttafeln. Diese Serie zeichnet sich durch gute Farbreinheit aus und bietet den Vorteil der LED-Helligkeit. Dank der Schutzart IP65 ist er stoßfest, staubdicht, wasserfest und vibrationsbeständig. • Quadratischer Kopf • Lötanschluss oder Stifte für Leiterplattenanschluss • Kompakte Größe • Klasse II gemäß IEC 61140 • Erfüllt IEC, UL, CSA und CCC Standards
Technische Daten
Hauptmerkmale15
| Baureihe | Harmony XB6 |
|---|---|
| Produkt- Oder Komponententyp | Leuchtdrucktaster komplett |
| Kurzbezeichnung Des Geräts | XB6 |
| Blendenmaterial | Kunststoff |
| Montagedurchmesser | 16 mm |
| Verkauf Je Unteilbare Menge | 1 |
| Form Des Signaleinheitkopfes | Quadratisch |
| Operatortyp | Rückstellung |
| Betriebsprofil | Grün Einbau, unbeschriftet |
| Art Und Zusammensetzung Der Kontakte | 1 Schließer |
| Betrieb Der Kontakte | Gestuft schaltend |
| Anschlüsse - Klemmen | Faston-Stecker, Anschlussgröße: 2,8 x 0,5 mm |
| Lichtquelle | LED |
| Lampenfassung | Integrierte LED |
| [UH,nom] Bemessungs-Betriebsspannung | 12 - 24 V AC/DC |
Zusatzmerkmale20
| CAD-Gesamtbreite | 18 mm |
|---|---|
| CAD-Gesamthöhe | 18 mm |
| CAD-Gesamttiefe | 57 mm |
| Klemmenbeschreibung ISO Nr. 1 | (13-14)S |
| Produktgewicht | 0,022 kg |
| Betriebsposition | Jede Position |
| Positive Öffnung | Mit entspricht IEC 60947-5-1, Anhang K |
| Betriebsweg | 1 mm (Schließer, wechselnder elektrischer Zustand); 3,5 mm (Gesamtweg) |
| Betätigungskraft | 3,5 N Schließer, wechselnder elektrischer Zustand |
| Kontaktmaterial | Silberlegierung (Ag/Ni) |
| Kurzschlussschutz | 6 A Patronensicherung Typ gG |
| [Ui] Bemessungs-Isolationsspannung | 250 V (Verschmutzungsgrad 3) entspricht IEC 60947-1 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 kV entspricht IEC 60947-1 |
| [Ie] Bemessungs-Betriebsstrom | 3 A bei 120 V, AC-15, B300 entspricht IEC 60947-5-1; 1,5 A bei 240 V, AC-15, B300 entspricht IEC 60947-5-1; 0,1 A bei 250 V, DC-13, R300 entspricht IEC 60947-5-1; 0,22 A bei 125 V, DC-13, R300 entspricht IEC 60947-5-1 |
| Elektrische Lebensdauer | 1000000 Zyklen, AC-15 bei 230 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C; 1000000 Zyklen, DC-13 bei 230 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C |
| Elektrische Zuverlässigkeit | λ = 10exp(-8) bei 5 V und 1 mA mit statischer Sicherheit von 90 % entspricht IEC 60947-5-4 |
| Signaltyp | Dauerlicht |
| Versorgungsspannungsgrenzen | 6…30 V AC/DC |
| Stromaufnahme | 15 mA |
| Stoßspannungsfestigkeit | 1 kV direkter Kontakt entspricht IEC 61000-4-5; 2 kV in Umgebungsluft entspricht IEC 61000-4-5 |
Montage14
| Beschichtung | TC |
|---|---|
| Umgebungstemperatur Bei Lagerung | -40…70 °C |
| Umgebungstemperatur Bei Betrieb | -25…70 °C |
| Schutzklasse Für Stromschläge | Klasse II conforming to IEC 61140 |
| Schutzart (IP) | IP65 entspricht IEC 60529 |
| Schutzart (NEMA) | NEMA 13 entspricht UL 50; NEMA 4 entspricht UL 50; NEMA 4X entspricht UL 50; NEMA 13 entspricht CSA C22.2 Nr. 94; NEMA 4 entspricht CSA C22.2 Nr. 94; NEMA 4X entspricht CSA C22.2 Nr. 94 |
| Normen | IEC 60947-1; JIS C 4520; IEC 60947-5-5; JIS C 852; IEC 60947-5-1; CSA C22.2 Nr. 14 |
| Produktzertifizierungen | GOST; CCC; UL; CSA |
| Vibrationsfestigkeit | +/- 3 mm (f= 2…500 Hz) entspricht IEC 60068-2-6; 5 gn (f= 2…500 Hz) entspricht IEC 60068-2-6 |
| Stoßfestigkeit | 30 gn (Dauer = 18 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27; 50 gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27 |
| Widerstandsfähigkeit Gegen Kurze Störsignale | 2 kV entspricht IEC 61000-4-4 |
| Widerstandsfähigkeit Gegen Elektromagnetische Felder | 10 V/m entspricht IEC 61000-4-3 |
| Widerstandsfähigkeit Gegen Elektrostatische Entladung | 6 kV bei Kontakt (bei Metallteilen) entspricht IEC 61000-4-2; 8 kV in Umgebungsluft (in isolierteilen Bereichen) entspricht IEC 61000-4-2 |
| Elektromagnetische Aussendung | Klasse B entspricht IEC 55011 |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 2,800 cm |
| VPE 1 Breite | 3,700 cm |
| VPE 1 Länge | 13,100 cm |
| Verpackungsgewicht (Lbs) | 15,000 g |
| VPE 2 Art | S01 |
| VPE 2 Menge | 60 |
| VPE 2 Höhe | 15 cm |
| VPE 2 Breite | 15 cm |
| VPE 2 Länge | 40 cm |
| VPE 2 Gewicht | 1,111 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
