Schneider

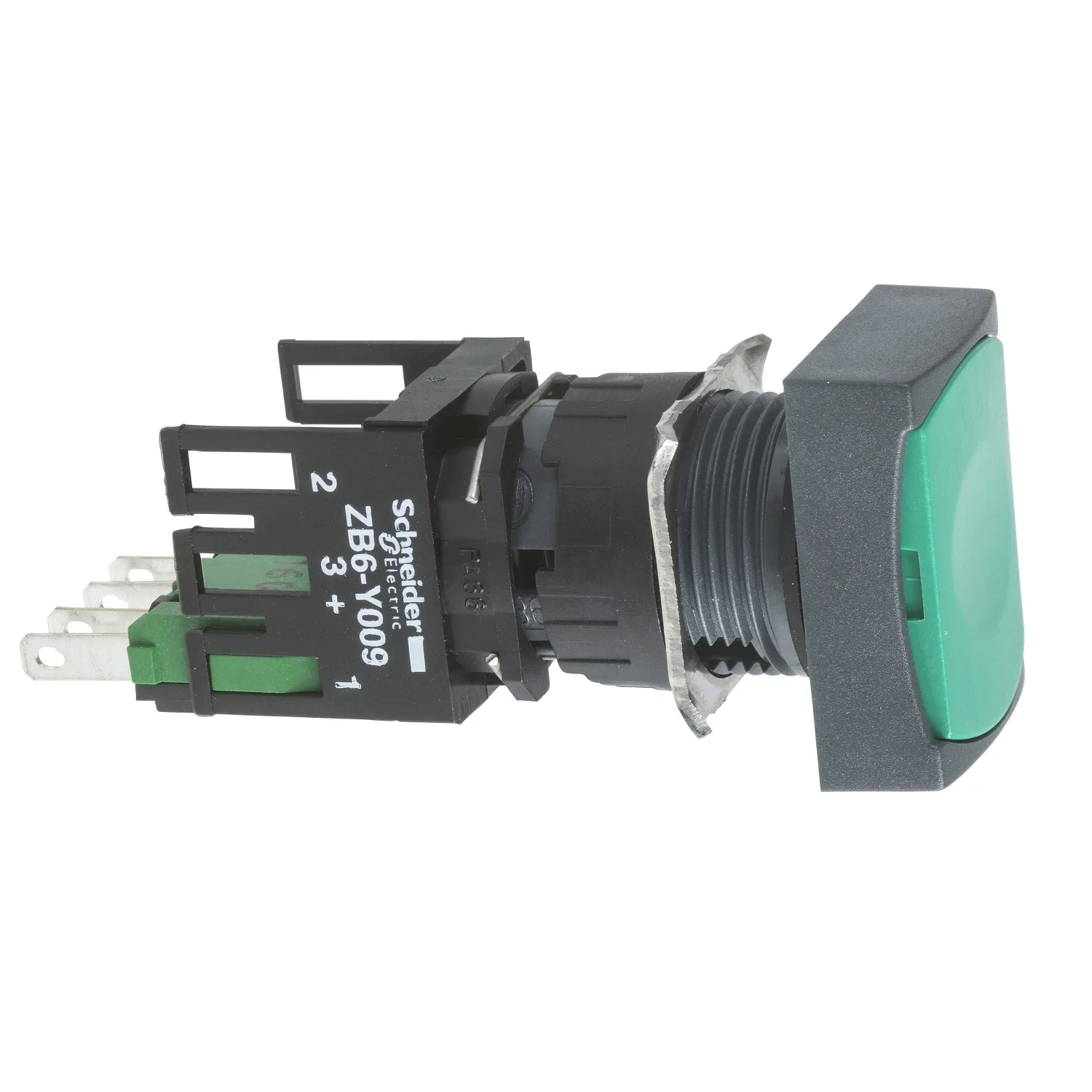

Drucktaster, grün Ø 16, flach, o. Rastung, 1S
Schneider XB6DA31B, Drucktaster, grün Ø 16, flach, o. Rastung, 1S. Kategorie: Harmony XB6. Auf Lager.
- Referenz:XB6DA31B
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Lager (15 Stk.) ✅
- Preis:23.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Harmony XB6
- Produkt- Oder Komponententyp
- Drucktaster komplett
- Kurzbezeichnung Des Geräts
- XB6
- Blendenmaterial
- Kunststoff
Produktbeschreibung
Befehls- und Meldegeräte aus Kunststoff, Durchmesser 16mm. Die für die Industrie konzipierten Befehls- und Meldegeräte verbinden einfache Montage mit großer Flexibilität und zahlreichen Designausführungen bei kleinstem Platzbedarf.
Technische Daten
Hauptmerkmale12
| Baureihe | Harmony XB6 |
|---|---|
| Produkt- Oder Komponententyp | Drucktaster komplett |
| Kurzbezeichnung Des Geräts | XB6 |
| Blendenmaterial | Kunststoff |
| Montagedurchmesser | 16 mm |
| Verkauf Je Unteilbare Menge | 1 |
| Form Des Signaleinheitkopfes | Rechteckig |
| Operatortyp | Rückstellung |
| Betriebsprofil | Grün Einbau, unbeschriftet |
| Art Und Zusammensetzung Der Kontakte | 1 Schließer |
| Betrieb Der Kontakte | Gestuft schaltend |
| Anschlüsse - Klemmen | Faston-Stecker, Anschlussgröße: 2,8 x 0,5 mm |
Zusatzmerkmale17
| CAD-Gesamtbreite | 24 mm |
|---|---|
| CAD-Gesamthöhe | 18 mm |
| CAD-Gesamttiefe | 57 mm |
| Klemmenbeschreibung ISO Nr. 1 | (13-14)S |
| Produktgewicht | 0,019 kg |
| Betriebsposition | Jede Position |
| Positive Öffnung | Mit entspricht IEC 60947-5-1, Anhang K |
| Betriebsweg | 1 mm (Schließer, wechselnder elektrischer Zustand); 3,5 mm (Gesamtweg) |
| Betätigungskraft | 3,5 N Schließer, wechselnder elektrischer Zustand |
| Mechanische Lebensdauer | 2000000 Zyklen |
| Kontaktmaterial | Silberlegierung (Ag/Ni) |
| Kurzschlussschutz | 6 A Patronensicherung Typ gG |
| [Ui] Bemessungs-Isolationsspannung | 250 V (Verschmutzungsgrad 3) entspricht IEC 60947-1 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 kV entspricht IEC 60947-1 |
| [Ie] Bemessungs-Betriebsstrom | 3 A bei 120 V, AC-15, B300 entspricht IEC 60947-5-1; 1,5 A bei 240 V, AC-15, B300 entspricht IEC 60947-5-1; 0,1 A bei 250 V, DC-13, R300 entspricht IEC 60947-5-1; 0,22 A bei 125 V, DC-13, R300 entspricht IEC 60947-5-1 |
| Elektrische Lebensdauer | 1000000 Zyklen, AC-15 bei 230 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C; 1000000 Zyklen, DC-13 bei 230 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C |
| Elektrische Zuverlässigkeit | λ = 10exp(-8) bei 5 V und 1 mA mit statischer Sicherheit von 90 % entspricht IEC 60947-5-4 |
Montage9
| Beschichtung | TC |
|---|---|
| Umgebungstemperatur Bei Lagerung | -40…70 °C |
| Umgebungstemperatur Bei Betrieb | -25…70 °C |
| Schutzklasse Für Stromschläge | Klasse II conforming to IEC 61140 |
| Schutzart (IP) | IP65 entspricht IEC 60529 |
| Schutzart (NEMA) | NEMA 13 entspricht UL 50; NEMA 4 entspricht UL 50; NEMA 4X entspricht UL 50; NEMA 13 entspricht CSA C22.2 Nr. 94; NEMA 4 entspricht CSA C22.2 Nr. 94; NEMA 4X entspricht CSA C22.2 Nr. 94 |
| Normen | JIS C 4520; IEC 60947-1; IEC 60947-5-5; IEC 60947-5-1; JIS C 852; UL 508; CSA C22.2 Nr. 14 |
| Produktzertifizierungen | CCC; GOST; CSA; UL |
| Stoßfestigkeit | 30 gn (Dauer = 18 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27; 50 gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27 |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 4,500 cm |
| VPE 1 Breite | 5,500 cm |
| VPE 1 Länge | 6,000 cm |
| Verpackungsgewicht (Lbs) | 19,000 g |
| VPE 2 Art | S02 |
| VPE 2 Menge | 75 |
| VPE 2 Höhe | 15 cm |
| VPE 2 Breite | 30 cm |
| VPE 2 Länge | 40 cm |
| VPE 2 Gewicht | 1,756 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
