Schneider
Schlüsselsch. Ronis Rechteckig
Nicht im Verkauf

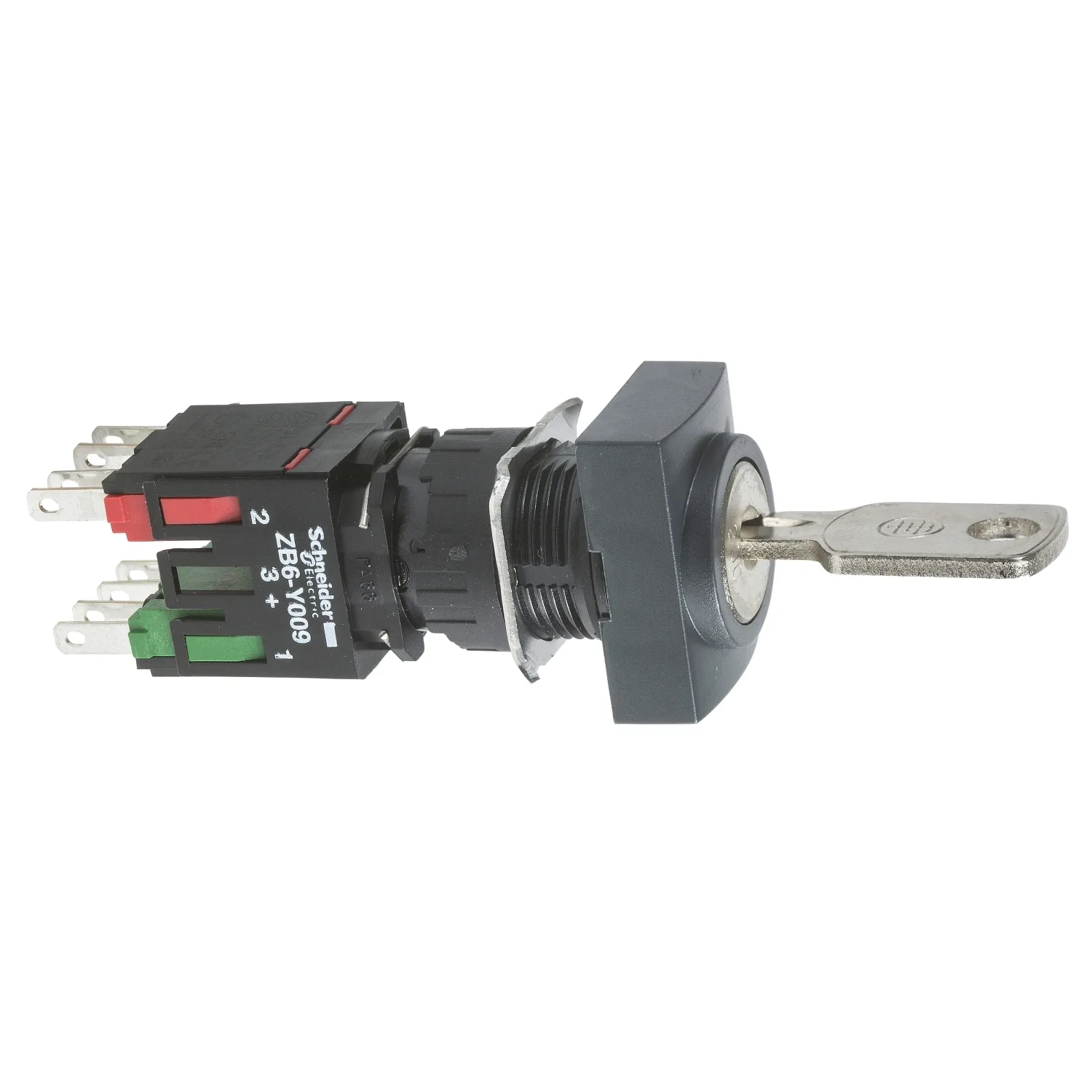

Schneider XB6DGH5B, Schlüsselsch. Ronis Rechteckig. Kategorie: Harmony XB6. Nicht im Verkauf; für dieses Produkt gibt es keinen Preis und kein Angebot.
- Referenz:XB6DGH5B
- Hersteller / Marke:Schneider
Wichtige Eigenschaften
- Baureihe
- Harmony XB6
- Produkt- Oder Komponententyp
- Wahlschalter komplett
- Kurzbezeichnung Des Geräts
- XB6
- Blendenmaterial
- Kunststoff
Produktbeschreibung
Schwarze Rechteckige Komplett-Wahltaste Ø16 3 Positionen Rastend 1S+1Ö Ronis 200
Technische Daten
Hauptmerkmale15
| Baureihe | Harmony XB6 |
|---|---|
| Produkt- Oder Komponententyp | Wahlschalter komplett |
| Kurzbezeichnung Des Geräts | XB6 |
| Blendenmaterial | Kunststoff |
| Montagedurchmesser | 16 mm |
| Verkauf Je Unteilbare Menge | 1 |
| Betriebsposition | Jede Position |
| Form Des Signaleinheitkopfes | Rechteckig |
| Operatortyp | rastend |
| Betriebsprofil | Schlüsselschalter |
| Betriebs-Positionsinformation | 3 Positionen 70° |
| Typ Der Verriegelung | Ronis 200 |
| Schlüsselabzugposition | In jeder Position |
| Art Und Zusammensetzung Der Kontakte | 1 S + 1 Ö |
| Betrieb Der Kontakte | Gestuft schaltend |
Zusatzmerkmale15
| CAD-Gesamtbreite | 24 mm |
|---|---|
| CAD-Gesamthöhe | 18 mm |
| CAD-Gesamttiefe | 80 mm |
| Klemmenbeschreibung ISO Nr. 1 | (21-22)Ö; (13-14)S |
| Produktgewicht | 0,036 kg |
| Positive Öffnung | Mit entspricht EN/IEC 60947-5-1 Anhang K |
| Mechanische Lebensdauer | 200000 Zyklen |
| Anschlüsse - Klemmen | Faston-Stecker, Anschlussgröße: 2,8 x 0,5 mm |
| Kontaktmaterial | Silberlegierung (Ag/Ni) |
| Kurzschlussschutz | 6 A Patronensicherung Typ gG |
| [Ui] Bemessungs-Isolationsspannung | 250 V (Verschmutzungsgrad 3) entspricht EN/IEC 60947-1 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 kV entspricht EN/IEC 60947-1 |
| [Ie] Bemessungs-Betriebsstrom | 3 A bei 120 V, AC-15, B300 entspricht EN/IEC 60947-5-1; 1,5 A bei 240 V, AC-15, B300 entspricht EN/IEC 60947-5-1; 0,1 A bei 250 V, DC-13, R300 entspricht EN/IEC 60947-5-1; 0,22 A bei 125 V, DC-13, R300 entspricht EN/IEC 60947-5-1 |
| Elektrische Lebensdauer | 1000000 Zyklen, AC-15 bei 230 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht EN/IEC 60947-5-1 Anhang C; 1000000 Zyklen, DC-13 bei 230 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht EN/IEC 60947-5-1 Anhang C |
| Elektrische Zuverlässigkeit | λ = 10exp(-8) bei 5 V und 1 mA mit statischer Sicherheit von 90 % entspricht EN 60947-5-4 |
Montage9
| Beschichtung | TC |
|---|---|
| Umgebungstemperatur Bei Lagerung | -40…70 °C |
| Umgebungstemperatur Bei Betrieb | -25…70 °C |
| Schutzklasse Für Stromschläge | Klasse II conforming to IEC 61140 |
| Schutzart (IP) | IP65 entspricht IEC 60529 |
| Normen | EN/IEC 60947-5-5; JIS C 852; JIS C8201-5-1; EN/IEC 60947-1; CSA C22.2 Nr. 14; UL 508; EN/IEC 60947-5-1; JIS C8201-1 |
| Produktzertifizierungen | UL; GOST; CSA; CCC |
| Vibrationsfestigkeit | +/- 3 mm (f= 2…500 Hz) entspricht IEC 60068-2-6; 5 gn (f= 2…500 Hz) entspricht IEC 60068-2-6 |
| Stoßfestigkeit | 30 gn (Dauer = 18 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27; 50 gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27 |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
