Schneider

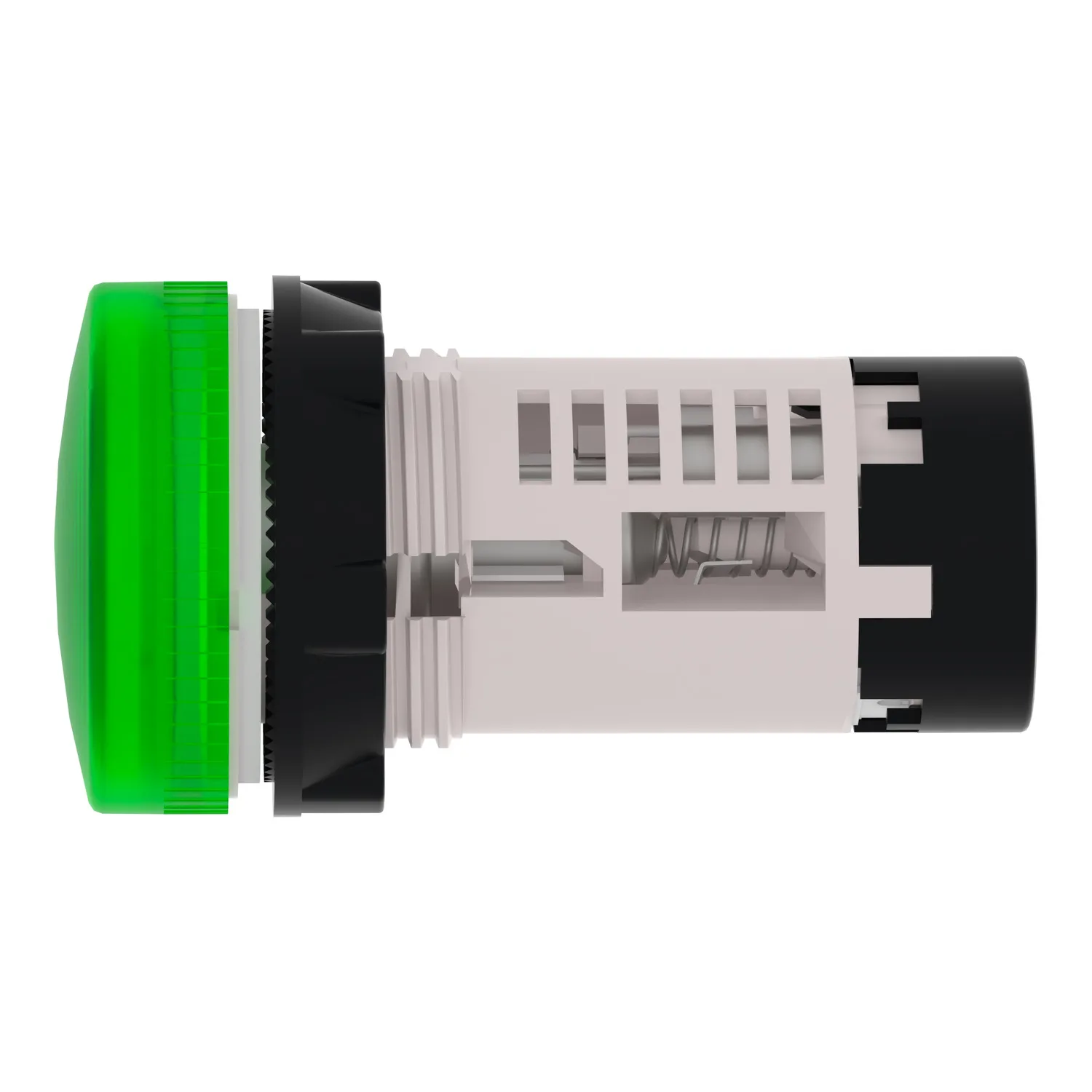

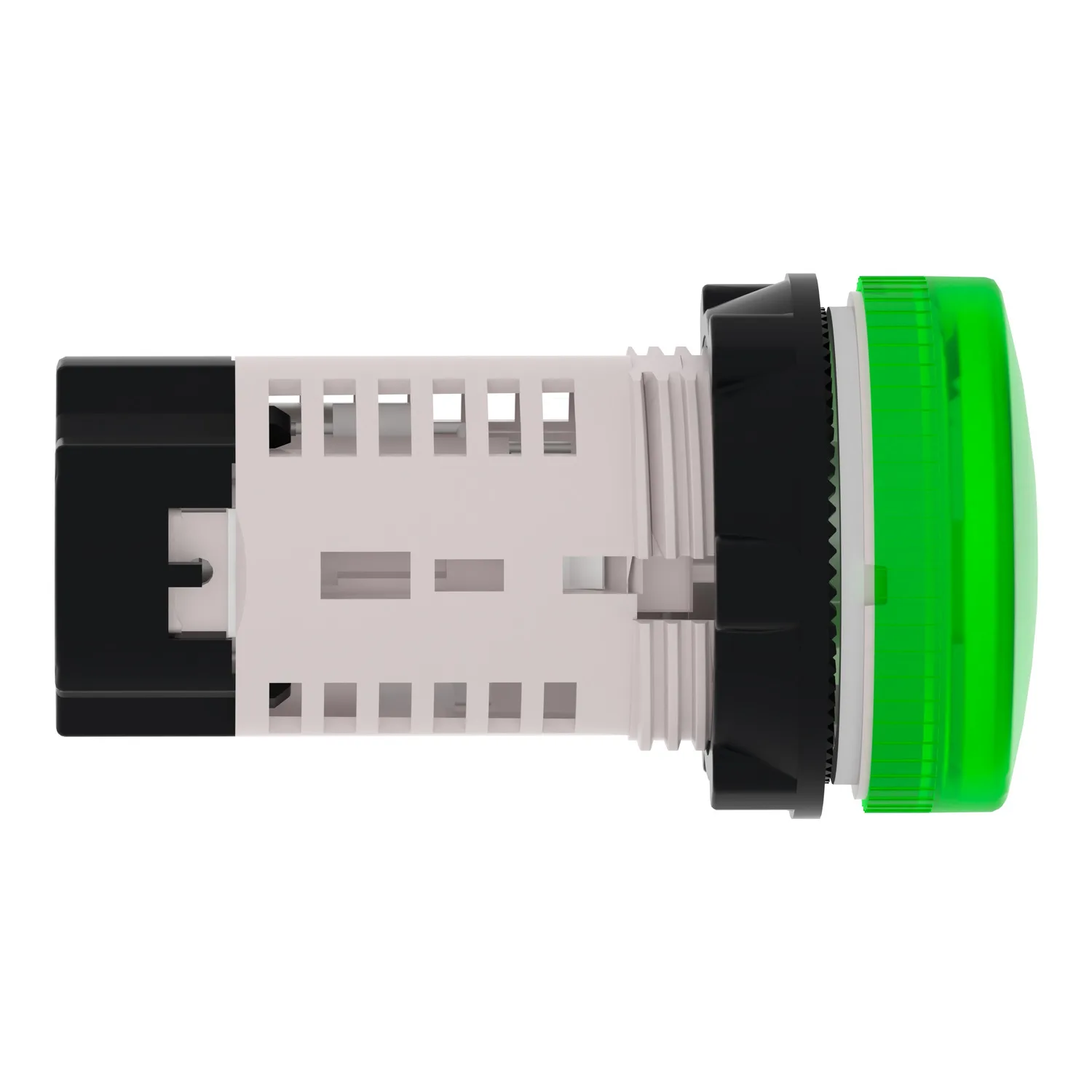

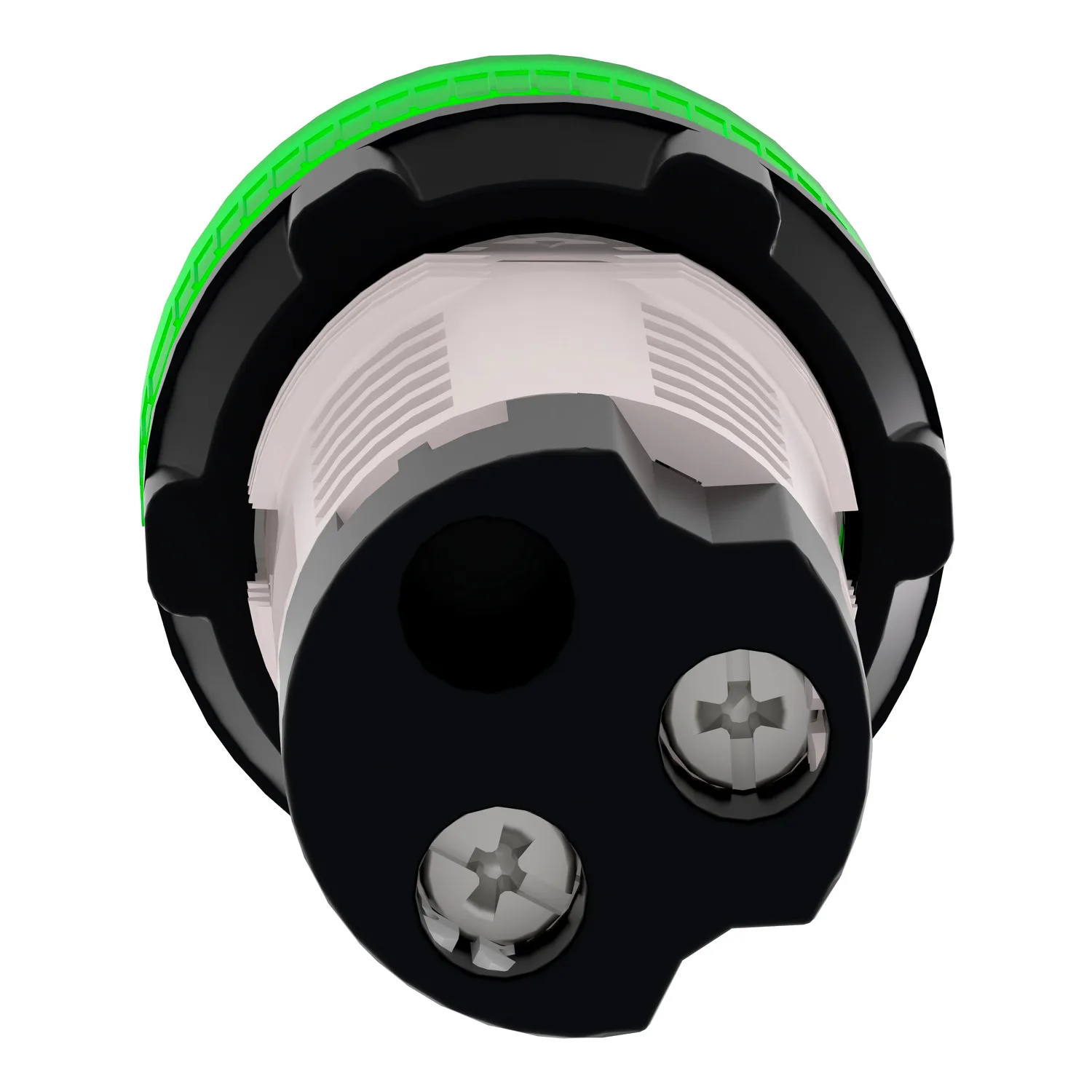

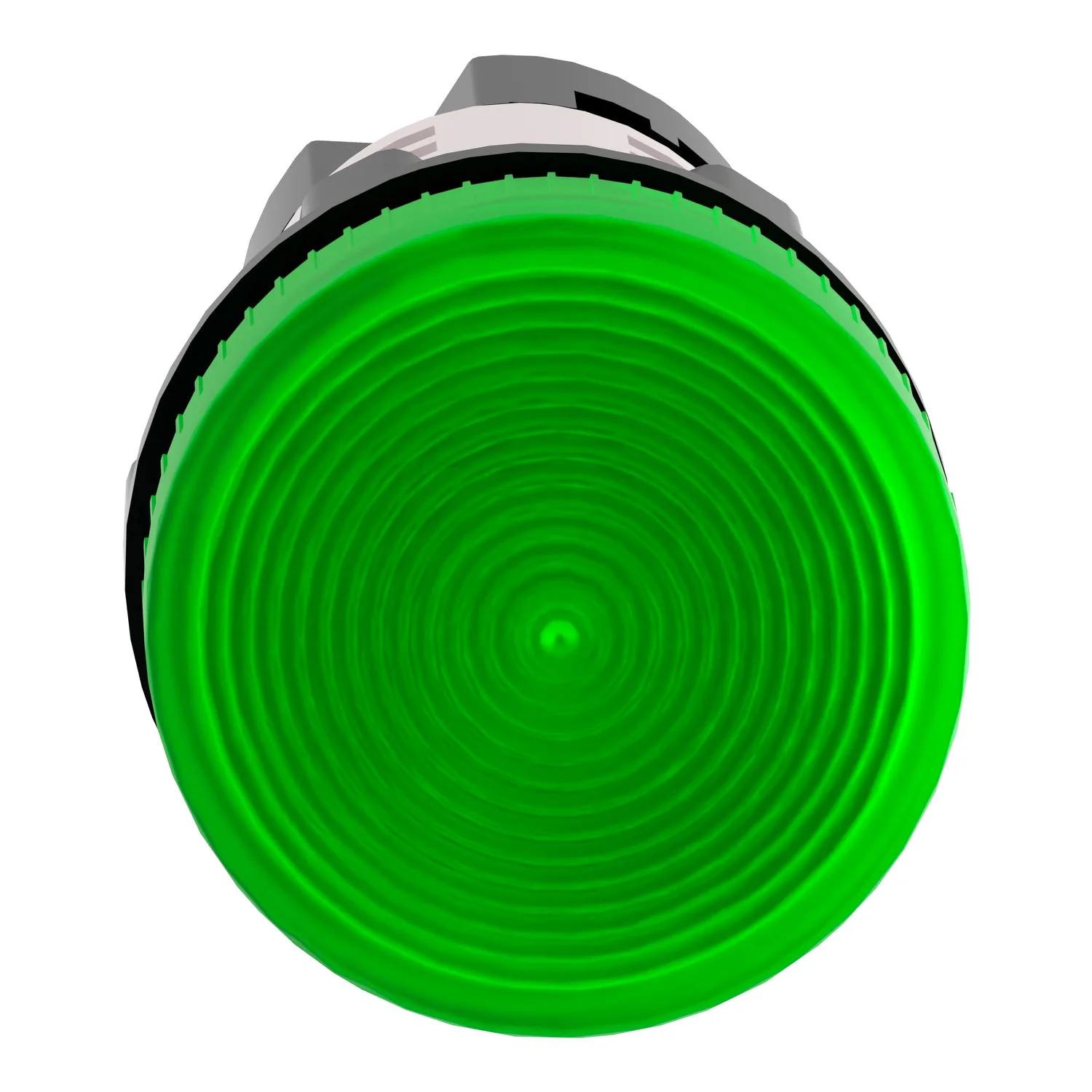

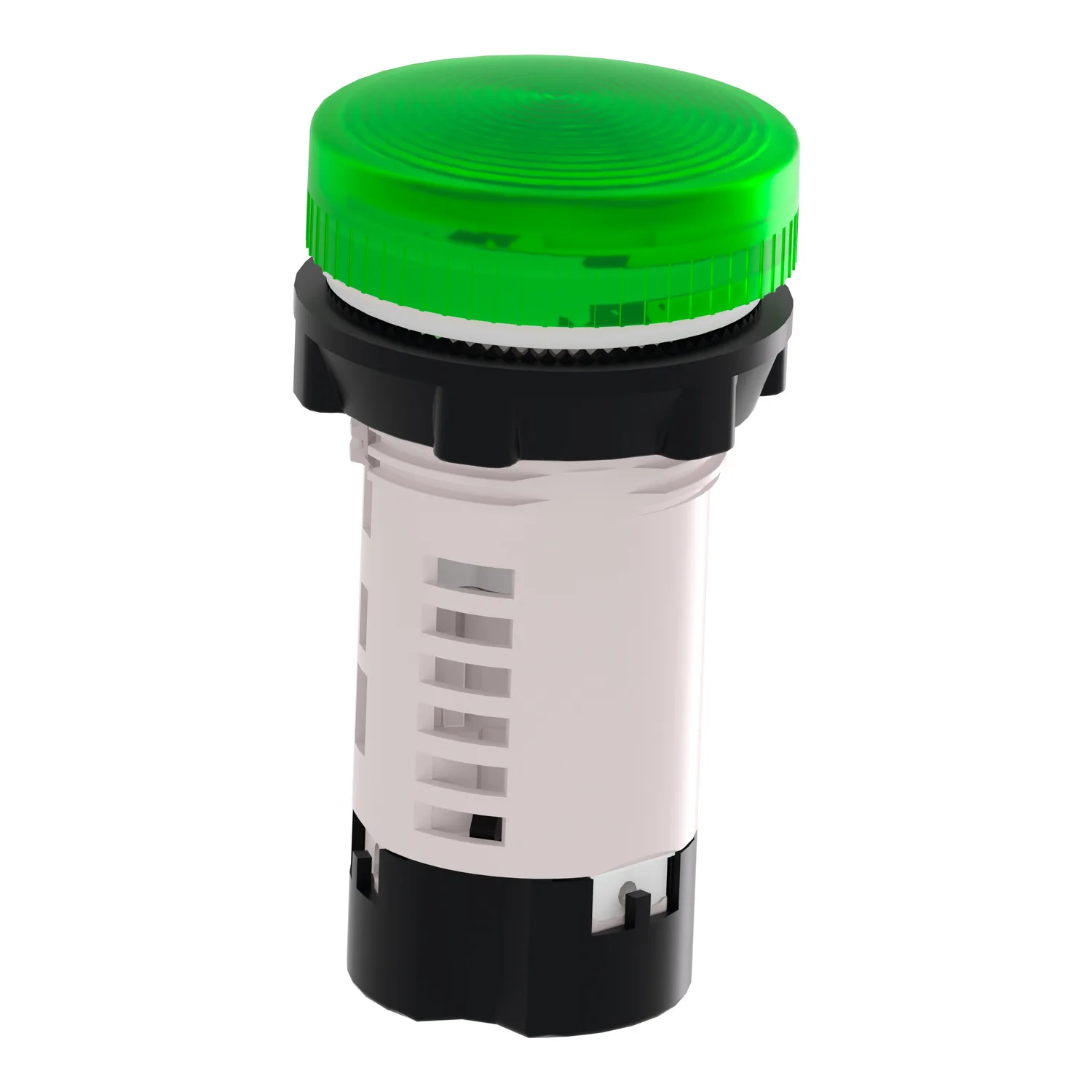

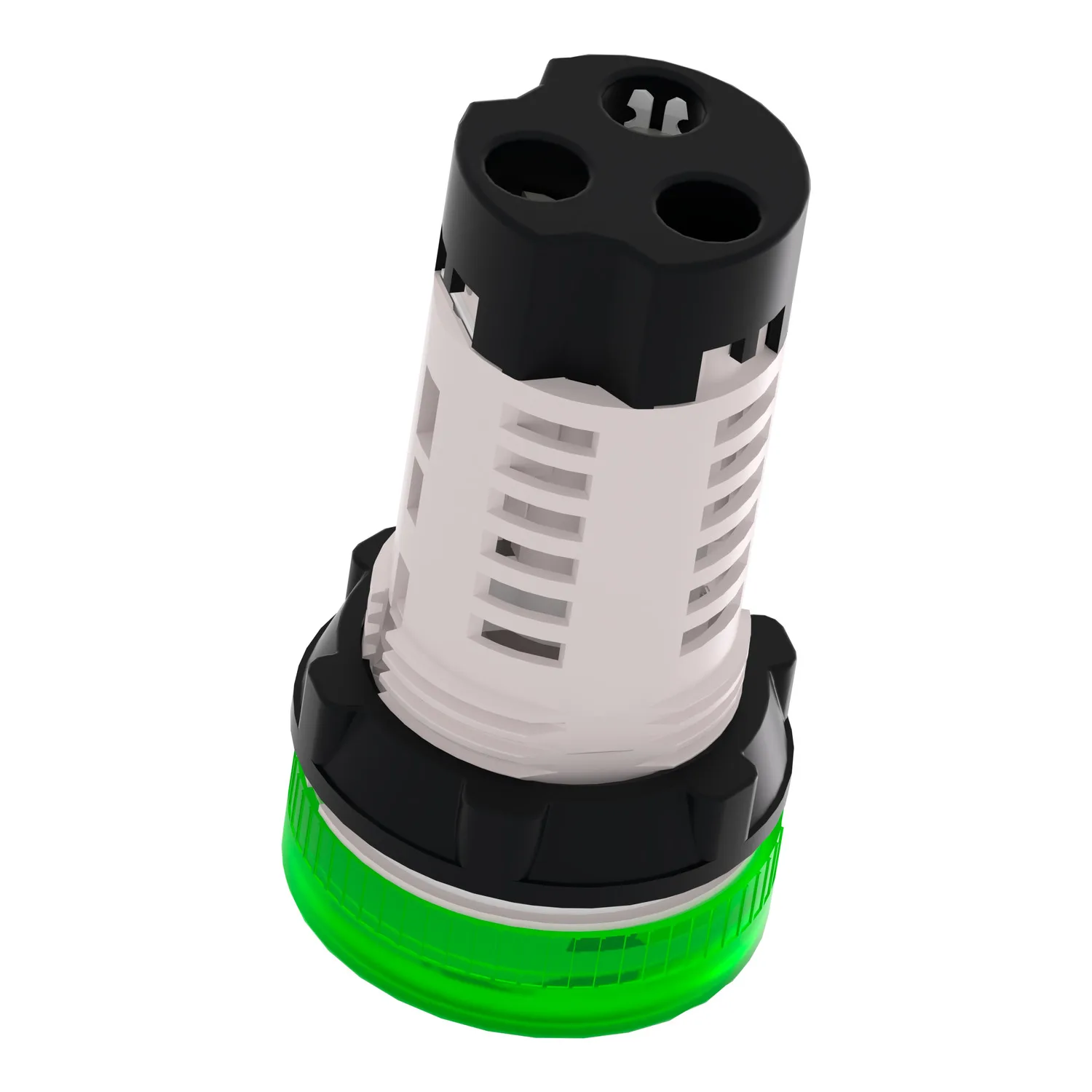

Leuchtmelder, Harmony XB7, Monoblock, Kunststoff, Ø22mm, grün, Glühlampe, 230V AC, Schraubklemme
Schneider XB7EV63P, Leuchtmelder, Harmony XB7, Monoblock, Kunststoff, Ø22mm, grün, Glühlampe, 230V AC, Schraubklemme. Kategorie: Harmony XB7. Auf Lager.
- Referenz:XB7EV63P
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Lager (35 Stk.) ✅
- Preis:5.30 EUR (Request a quote)
Wichtige Eigenschaften
- Produktserie
- Harmony XB7
- Produkttyp Oder Komponententyp
- Monolithische Meldeleuchte
- Kurzbezeichnung Des Geräts
- XB7
- Montagedurchmesser
- 22 mm
Produktbeschreibung
Runde Meldeleuchte Ø 22 - Grün - Ba 9s Sockel - <= 250 V - Schraubanschlussklemmen
Technische Daten
| Produktserie | Harmony XB7 |
|---|---|
| Produkttyp Oder Komponententyp | Monolithische Meldeleuchte |
| Kurzbezeichnung Des Geräts | XB7 |
| Montagedurchmesser | 22 mm |
| Verkaufseinheit Unteilbare Menge | 10 |
| Form Des Signaleinheitkopfes | Rund |
| Kappe/Bediener Oder Linsenfarbe | Grün |
| Lichtquelle | Glühlampe (Leuchtmittel nicht im Lieferumfang enthalten) |
| Lampensockel | BA 9s |
| Lichtblockspeisung | Direkt |
| Höhe | 29 mm |
| Breite | 29 mm |
| Tiefe | 54 mm |
| Anschlussbezeichnung ISO N°1 | (X1-X2)PL |
| Produktgewicht | 0.018 kg |
| Gerätemontage | Befestigungsbohrung: Ø 22,5 mm (22,3 +0,4/0) Konform mit Norm EN/IEC 60947-5-1 |
| Befestigungszentrum | >= 30 x 40 mm Stützplatte, Metall, Dicke: 1...6 mm, >= 30 x 40 mm Stützplatte, Kunststoff, Dicke: 2...6 mm |
| Befestigungsmodus | Befestigungsmutter unter Kopf empfohlenes Anzugsdrehmoment: 2,2 N.m (+/- 0,2 N.m) |
| Anschlüsse - Klemmen | Schraubklemmen : |
| Anzugsdrehmoment | 0.8...1.2 N.m Konform mit Norm EN 60947-1 |
| Form Des Schraubenkopfs | Kompatibel mit Kreuzschlitz JIS Nr. 1 Schraubendreher, Kompatibel mit Kreuzschlitz Philips Nr. 1 Schraubendreher, Kompatibel mit Kreuzschlitz Pozidriv Nr. 1 Schraubendreher, Kompatibel mit Schlitzkopf flach Ø 4 mm Schraubendreher, Kompatibel mit Schlitzkopf flach Ø 5,5 mm Schraubendreher |
| [Ui] Bemessungsisolationsspannung | 250 V (Verschmutzungsgrad: 3) Konform mit Norm EN/IEC 60947-1 |
| [Uimp] Bemessungsstoßspannungsfestigkeit | 6 kV Konform mit Norm EN/IEC 60947-1 |
| Signalisierungstyp | Dauernd |
| Schutzbehandlung | TH |
| Umgebungstemperatur Bei Lagerung | -40...70 °C |
| Umgebungstemperatur Für Den Betrieb | -25...55 °C |
| Überspannungskategorie | Klasse II Konform mit Norm IEC 60536 |
| IP-Schutzart | IP20 (Rückseite) Konform mit Norm IEC 60529, IP54 (Vorderseite) Konform mit Norm IEC 60529 |
| NEMA-Schutzart | NEMA 12 |
| Normen | EN/IEC 60947-1, EN/IEC 60947-5-1, JIS C 4520, UL 508, CSA C22.2 Nr. 14 |
| Vibrationsfestigkeit | 5 gn (f = 2...500 Hz) Konform mit Norm IEC 60068-2-6 |
| Schockfestigkeit | 50 gn (Dauer = 11 ms) für Halbsinuswellenbeschleunigung Konform mit Norm IEC 60068-2-27 |
| Elektromagnetische Verträglichkeit | Gestörte Feldemission, Klasse B Konform mit Norm EN 55011 |
