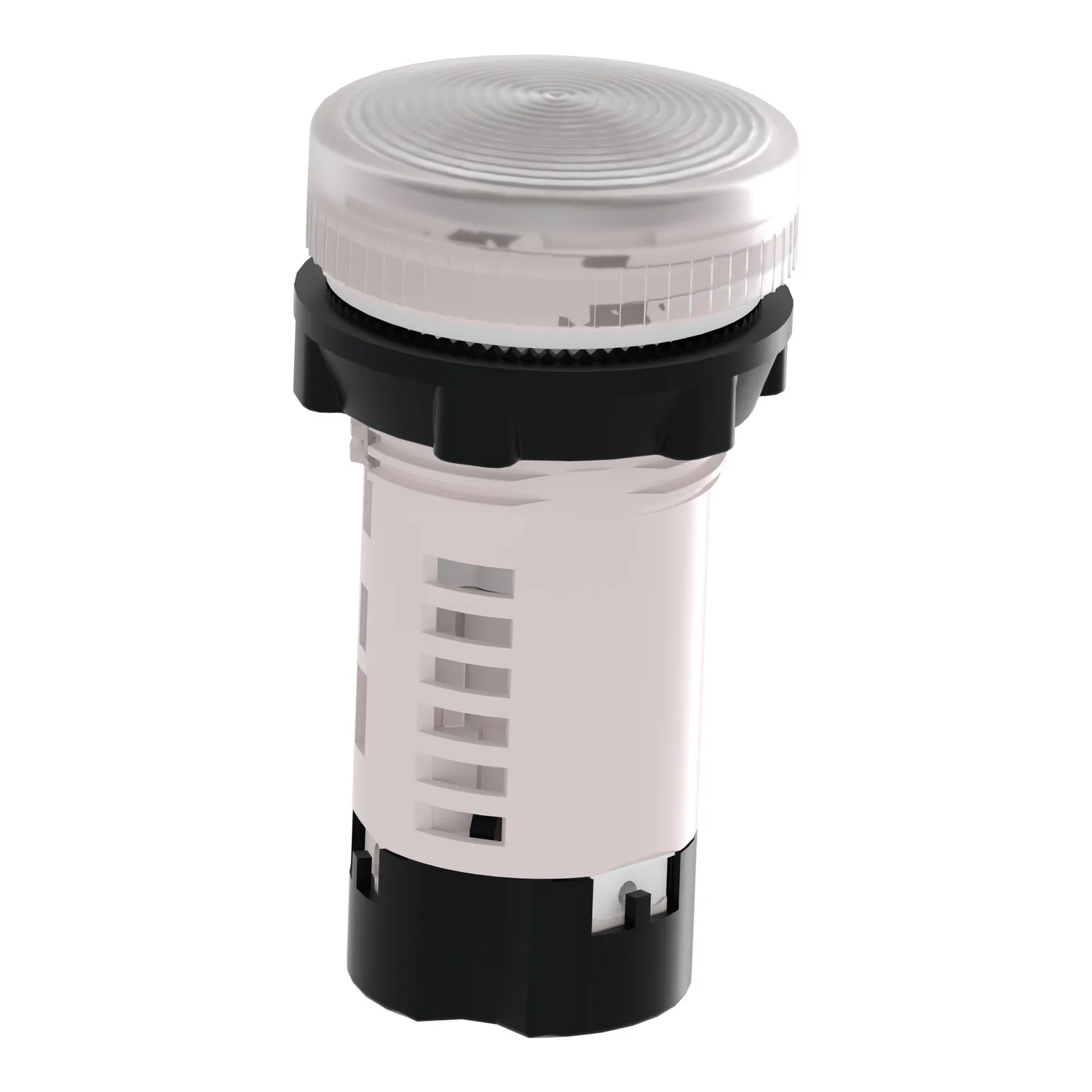

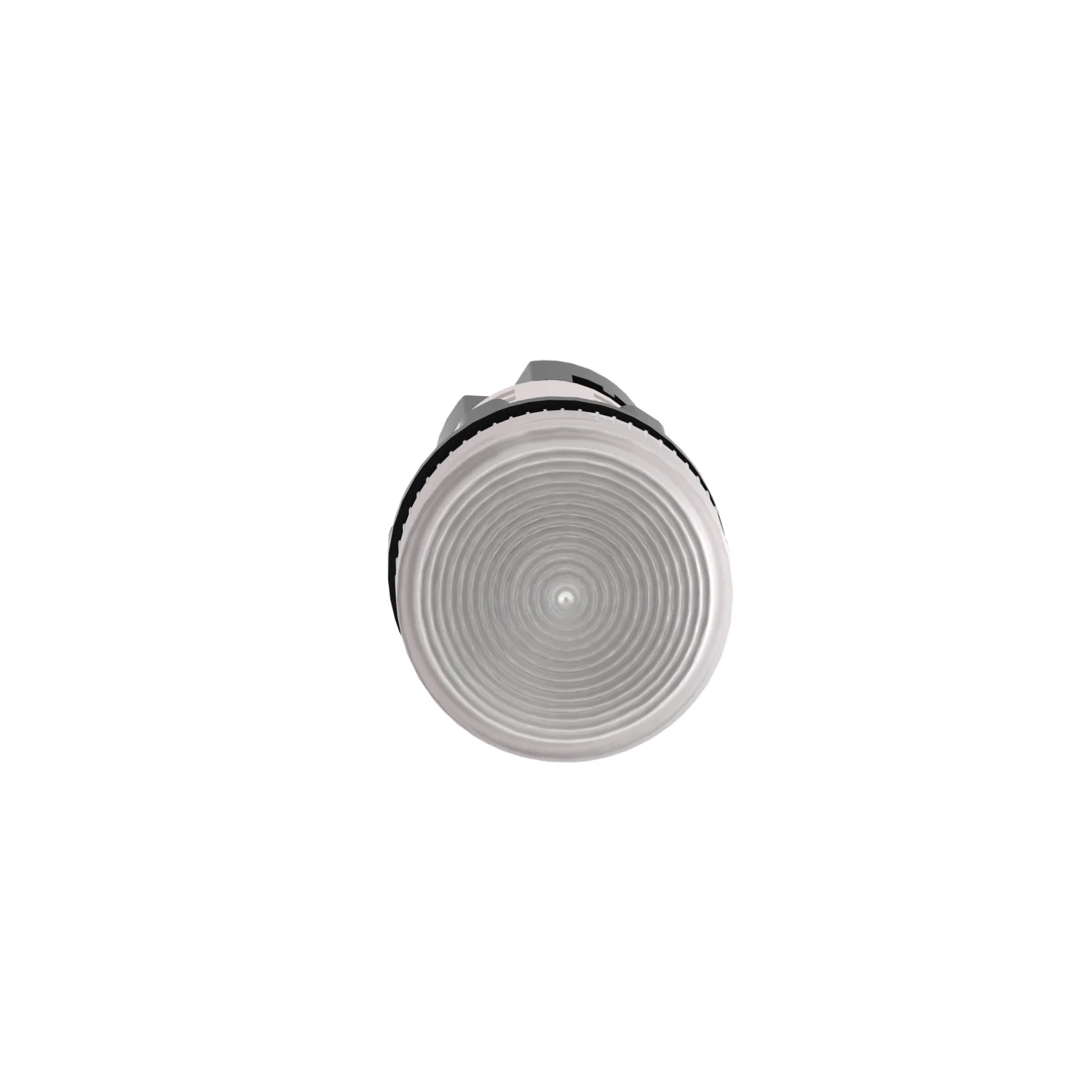

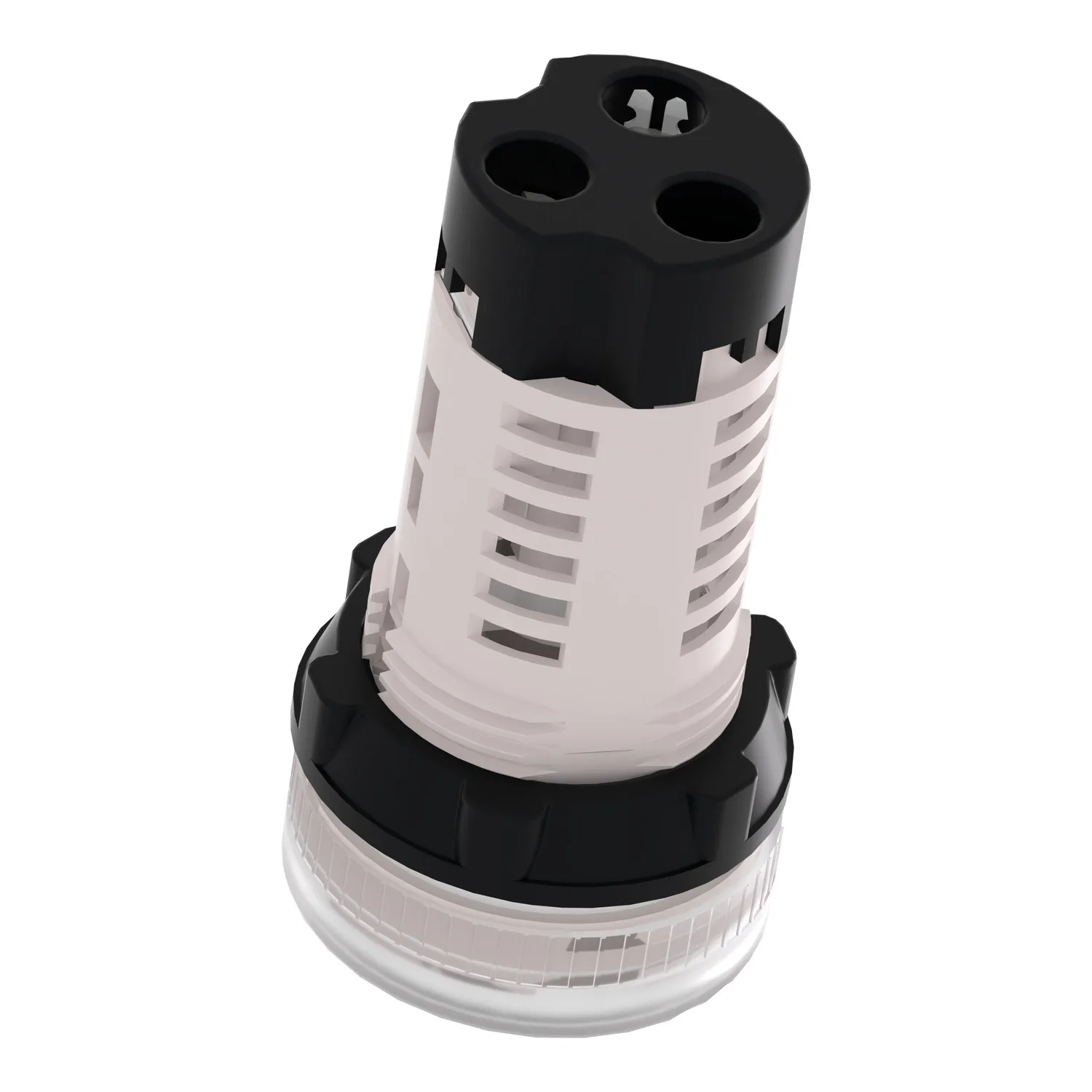

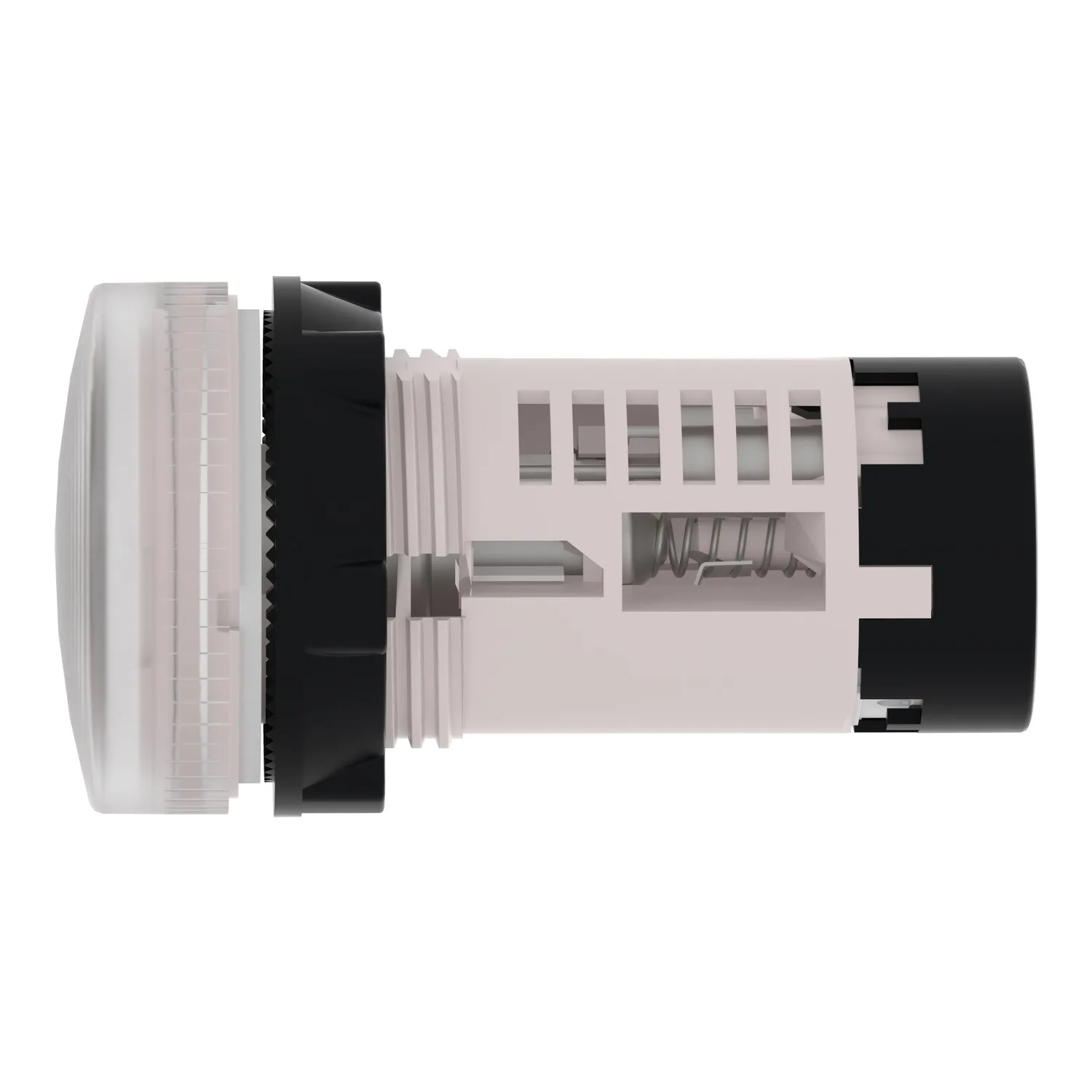

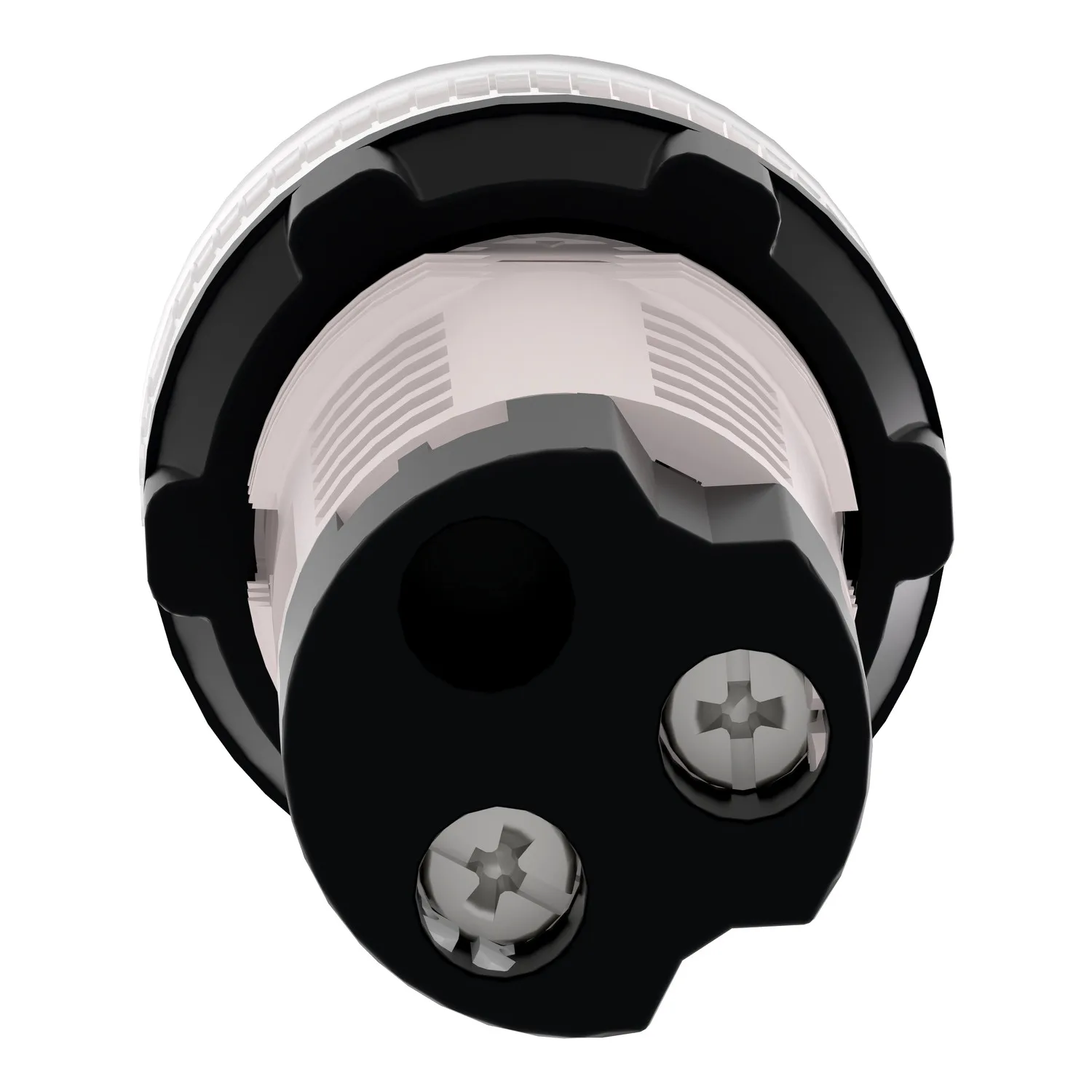

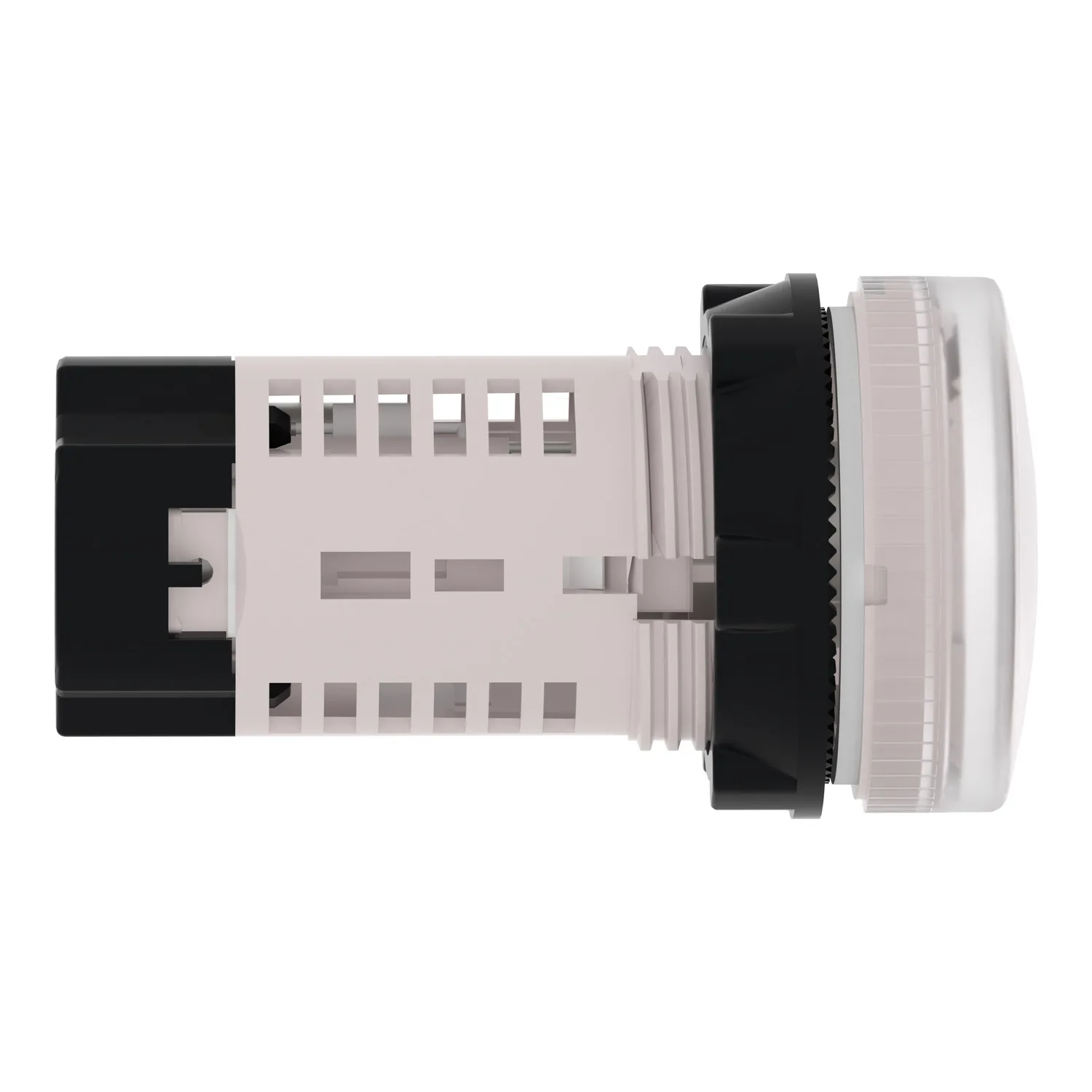

Leuchtmelder, Harmony XB7, Monoblock, Kunststoff, Ø22mm, transparent, Glühlampe, 230V AC, Schraubklemme
Schneider XB7EV67P, Leuchtmelder, Harmony XB7, Monoblock, Kunststoff, Ø22mm, transparent, Glühlampe, 230V AC, Schraubklemme. Kategorie: Harmony XB7. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:XB7EV67P
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:5.30 EUR (Request a quote)
Wichtige Eigenschaften
- Produktserie
- Harmony XB7
- Produkt Oder Komponententyp
- Monolithische Meldeleuchte
- Gerätekurzzeichen
- XB7
- Montagedurchmesser
- 22 mm
Produktbeschreibung
Diese Harmony XB7, monolithische klare Meldeleuchte enthält kein Leuchtmittel und wird mit 250V AC versorgt, verwendet einen BA9s-Sockel und verfügt über Schraubklemmenanschlüsse. Sie lässt sich einfach in standardmäßige 22mm-Ausschnitte einbauen und mit einfachen Schraubklemmen anschließen. Sie ist aufgrund klarer Farben und der Beleuchtung über den BA9s-Sockel aus der Ferne gut erkennbar, was das Ablesen komplexer Maschinenzustände auf einen Blick ermöglicht. Sie ist stoßfest, staubdicht und wasserfest dank IP54, was sie ideal für den Betrieb in Umgebungen mit niedrigem Druck macht. Sie verfügt über einen doppelt isolierten Kunststoffring. Ihr weiter Betriebstemperaturbereich von -25°C bis 70°C ermöglicht eine vielseitige Verwendung des Produkts.
Technische Daten
| Produktserie | Harmony XB7 |
|---|---|
| Produkt Oder Komponententyp | Monolithische Meldeleuchte |
| Gerätekurzzeichen | XB7 |
| Montagedurchmesser | 22 mm |
| Verkaufseinheit | 10 |
| Form Der Signaleinheit | Rund |
| Kappe/Betätiger Oder Linse Farbe | Farblos |
| Lichtquelle | Glühlampe (Leuchtmittel nicht enthalten) |
| Lampensockel | BA 9s |
| Lichtblockversorgung | Direkt |
| Höhe | 29 mm |
| Breite | 29 mm |
| Tiefe | 54 mm |
| Anschlussbezeichnung ISO N°1 | (X1-X2)PL |
| Produktgewicht | 0.018 kg |
| Gerätemontage | Befestigungsbohrung: Ø 22,5 mm (22,3 +0,4/0) Konform mit Norm EN/IEC 60947-5-1 |
| Befestigungszentrum | >= 30 x 40 mm Tragplatte, Metall, Dicke: 1...6 mm, >= 30 x 40 mm Tragplatte, Kunststoff, Dicke: 2...6 mm |
| Befestigungsart | Befestigungsmutter unter Kopf empfohlenes Anzugsmoment: 2,2 N.m (+/- 0,2 N.m) |
| Anschlüsse - Klemmen | Schraubklemmen : |
| Anzugsdrehmoment | 0.8...1.2 N.m Konform mit Norm EN 60947-1 |
| Form Des Schraubenkopfes | Kompatibel mit Schraubendreher JIS Nr. 1, Kompatibel mit Schraubendreher Philips Nr. 1, Kompatibel mit Schraubendreher Pozidriv Nr. 1, Kompatibel mit Schlitzschraubendreher flach Ø 4 mm, Kompatibel mit Schlitzschraubendreher flach Ø 5,5 mm |
| [Ui] Bemessungsisolationsspannung | 250 V (Verschmutzungsgrad: 3) Konform mit Norm EN/IEC 60947-1 |
| [Uimp] Bemessungsstoßspannungsfestigkeit | 6 kV Konform mit Norm EN/IEC 60947-1 |
| Signalisierungsart | Dauerlicht |
| Schutzbehandlung | TH |
| Umgebungstemperatur Bei Lagerung | -40...70 °C |
| Umgebungstemperatur Bei Betrieb | -25...55 °C |
| Überspannungskategorie | Klasse II Konform mit Norm IEC 60536 |
| Schutzart IP | IP20 (rückseitig) Konform mit Norm IEC 60529, IP54 (vorderseitig) Konform mit Norm IEC 60529 |
| NEMA Schutzart | NEMA 12 |
| Normen | EN/IEC 60947-1, EN/IEC 60947-5-1, JIS C 4520, UL 508, CSA C22.2 No 14 |
| Vibrationsfestigkeit | 5 gn (f = 2...500 Hz) Konform mit Norm IEC 60068-2-6 |
| Schockfestigkeit | 50 gn (Dauer = 11 ms) für Halbsinus-Beschleunigung Konform mit Norm IEC 60068-2-27 |
| Elektromagnetische Verträglichkeit | Gestrahlte Störaussendungen, Klasse B Konform mit Norm EN 55011 |
