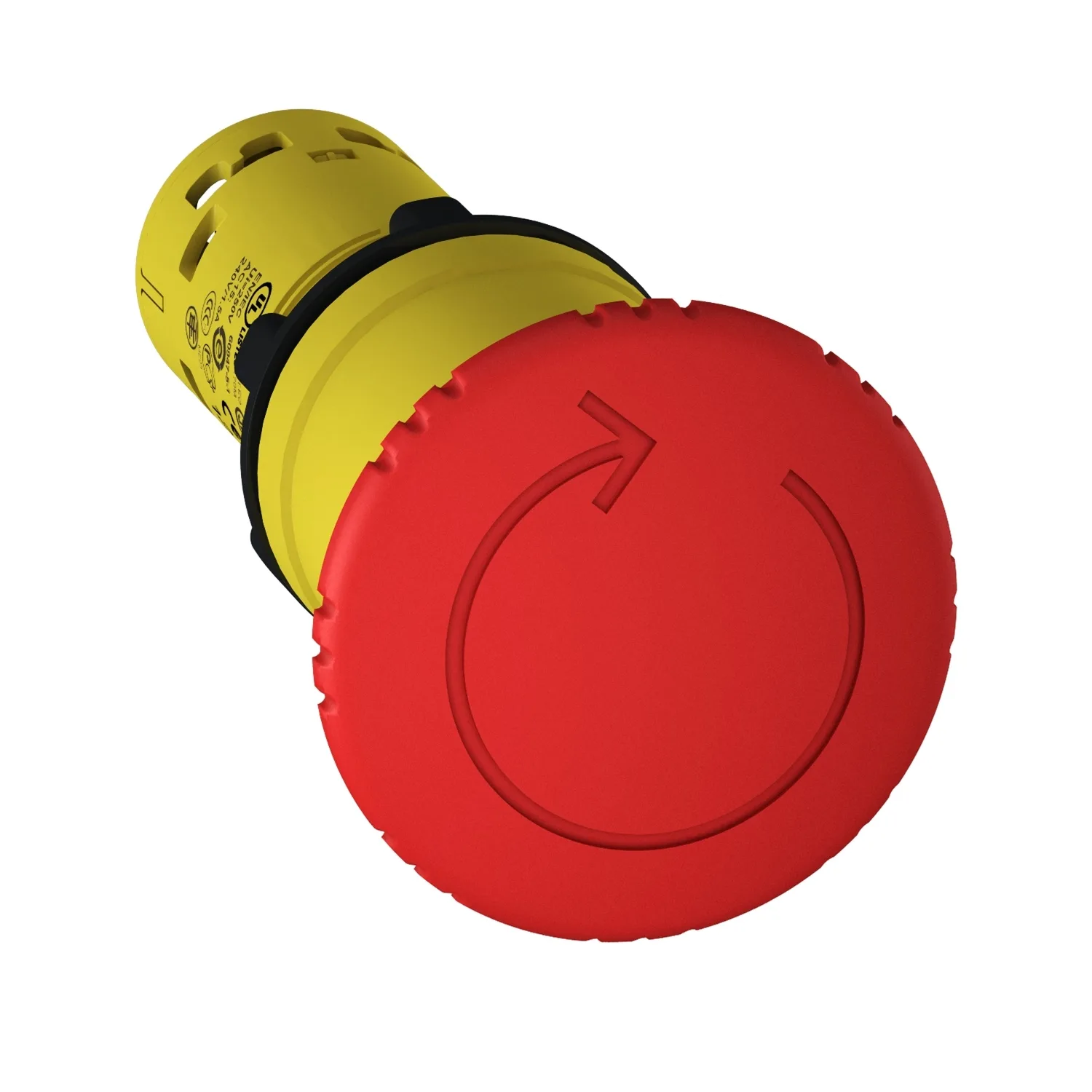

Not-Halt/Not-Aus-Taster, Harmony XB7, Monoblock, Kunststoff, Ø22mm, rot, Drehentriegelung, 1Ö, Schraubklemme
Schneider XB7NS8442, Not-Halt/Not-Aus-Taster, Harmony XB7, Monoblock, Kunststoff, Ø22mm, rot, Drehentriegelung, 1Ö, Schraubklemme. Kategorie: Harmony XB7. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:XB7NS8442
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:15.60 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Harmony XB7
- Produkt- Oder Komponententyp
- Not-Aus-Taster
- Kurzbezeichnung Des Geräts
- XB7
- Montagedurchmesser
- 22 mm
Produktbeschreibung
Die Baureihe Harmony XB7 bietet eine Vielzahl an 22mm Komplettgeräten wie Drucktaster, Leuchtmelder und Wahlschalter bis hin zum Not-Aus-Schalter. Damit eignet sich dieser Not-Aus-Taster aus Kunststoff in Monoblockausführung ideal für den universellen und kostengünstigen Einsatz in der Industrie, im Maschinenbau und bei Schaltschrankbauern. Dieser 40mm rote Pildrucktaster mit einer hohen IP-Schutzklasse sorgt für eine komfortable, ergonomische Betätigung. Montiert in einer 22mm Bohrung verfügt dieser Not-Aus-Schalter über einen Öffner und wird per Drehentriegelung entriegelt. Der Anschluss des Geräts erfolgt durch Schraubklemmen auf der Rückseite des Produkts. Aufgrund der Vielzahl von vorhandenen Produktstandards und Zertifizierungen geeignet für den internationalen Einsatz. Dank des Green Premium Umweltzeichens können Sie detaillierte Informationen zu Materialinhalten, Umweltauswirkungen und Kreislaufwirtschaft erhalten, die Ihre Nachhaltigkeitsziele unterstützen.
Hauptmerkmale
- Ideal für den universellen und kostengünstigen Einsatz in der Industrie, im Maschinenbau und bei Schaltschrankbauern
- Monoblockausführung aus Kunststoff für ein optimiertes Design, einfache Bestellung und Installation
- Anschluss des Geräts erfolgt durch Schraubklemmen auf der Rückseite des Produkts
- Geeignet für den Einsatz bei Betriebstemperaturen von -25 bis +70 °C
- Vielzahl von vorhandenen Produktstandards und Zertifizierungen für den internationalen Einsatz
Technische Daten
Hauptmerkmale12
| Baureihe | Harmony XB7 |
|---|---|
| Produkt- Oder Komponententyp | Not-Aus-Taster |
| Kurzbezeichnung Des Geräts | XB7 |
| Montagedurchmesser | 22 mm |
| Verkauf Je Unteilbare Menge | 10 |
| Form Des Signaleinheitkopfes | Rund |
| Operatortyp | Verriegelung |
| Rückstellung | Drehentriegelung |
| Betriebsprofil | Rot Pilz Ø 40 mm, unbeschriftet |
| Art Und Zusammensetzung Der Kontakte | 1 Öffner |
| Anschlüsse - Klemmen | Schraubklemmen, <= 2 x 1,5 mm² mit Kabelende entspricht IEC 60947-1; Schraubklemmen, 1 x 0,34-2 x 2,5 mm² ohne Kabelende entspricht IEC 60947-1 |
| Gerätedarstellung | Gerät in Monoblockausführung |
Zusatzmerkmale20
| CAD-Gesamtbreite | 40 mm |
|---|---|
| CAD-Gesamthöhe | 40 mm |
| CAD-Gesamttiefe | 72 mm |
| Klemmenbeschreibung ISO Nr. 1 | (11-12)Ö |
| Produktgewicht | 0,035 kg |
| Gehäusevariante | Befestigungsbohrung - Durchmesser: 22,5 mm 22,3 +0,4/0 entspricht IEC 60947-1 |
| Befestigungsmitte | >= 30 x 40 mm (Trägerplatte) Metall - Dicke: 1…6 mm; >= 30 x 40 mm (Trägerplatte) Kunststoff - Dicke: 2…6 mm |
| Befestigungsmodus | Befestigungsmutter unter dem Kopf: 2…2,4 Nm |
| Betrieb Der Kontakte | Mit Sprungfunktion |
| Verwendung Der Kontakte | Standard |
| Positive Öffnung | Mit entspricht IEC 60947-5-1, Anhang K |
| Mechanische Lebensdauer | 100000 Zyklen |
| Anzugsmoment | 0,8…1,2 Nm entspricht IEC 60947-1 |
| Schraubenkopfform | Kreuzweise kompatibel mit JIS Nr. 1 Schraubenzieher; Kreuzweise kompatibel mit Philips Nr. 1 Schraubenzieher; Kreuzweise kompatibel mit Position Nr. 1 Schraubenzieher; Geschlitzt kompatibel mit flach Ø 4 mm Schraubenzieher; Geschlitzt kompatibel mit flach Ø 5,5 mm Schraubenzieher |
| Kurzschlussschutz | 4 A Patronensicherung Typ gG entspricht IEC 60947-5-1 |
| [Ui] Bemessungs-Isolationsspannung | 250 V (Verschmutzungsgrad 3) entspricht IEC 60947-1 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 kV entspricht IEC 60947-1 |
| [Ie] Bemessungs-Betriebsstrom | 0,1 A bei 250 V, DC-13, R300 entspricht IEC 60947-5-1; 0,22 A bei 125 V, DC-13, R300 entspricht IEC 60947-5-1; 0,75 A bei 240 V, AC-15, C300 entspricht IEC 60947-5-1; 1,5 A bei 120 V, AC-15, C300 entspricht IEC 60947-5-1 |
| Elektrische Lebensdauer | 1000000 Zyklen, DC-13, 0,3 A bei 24 V, Betriebsgeschwindigkeit <216000 cyc/mn, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C; 1000000 Zyklen, AC-15, 0,03 A bei 230 V, Betriebsgeschwindigkeit <216000 cyc/mn, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C; 1000000 Zyklen, AC-15, 0,09 A bei 240 V, Betriebsgeschwindigkeit <108000 cyc/mn, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C |
| Elektrische Zuverlässigkeit | Λ < 5 x 10exp(-7) bei 17 V und 5 mA entspricht IEC 60947-5-4 |
Montage10
| Beschichtung | TH |
|---|---|
| Umgebungstemperatur Bei Lagerung | -40…70 °C |
| Umgebungstemperatur Bei Betrieb | -25…70 °C |
| Schutzklasse Für Stromschläge | Klasse II conforming to IEC 60536 |
| Schutzart (IP) | IP20 (Rückseite) entspricht IEC 60529; IP65 (Vorderseite) entspricht IEC 60529 |
| Enclosure Type | UL type 3/12 |
| Normen | IEC 60947-1; UL 508; CSA C22.2 Nr. 14; IEC 60947-5-1; IEC 60947-5-5; IEC 60364-5-53; IEC 60204-1; ISO 13850 |
| Produktzertifizierungen | CCC; GOST |
| Vibrationsfestigkeit | 5 gn (f= 2…500 Hz) entspricht IEC 60068-2-6 |
| Stoßfestigkeit | 15 Gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27 |
Verpackungseinheiten18
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 4,000 cm |
| VPE 1 Breite | 4,000 cm |
| VPE 1 Länge | 8,000 cm |
| Verpackungsgewicht (Lbs) | 46,000 g |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 10 |
| VPE 2 Höhe | 8,000 cm |
| VPE 2 Breite | 15,000 cm |
| VPE 2 Länge | 16,000 cm |
| VPE 2 Gewicht | 469,000 g |
| VPE 3 Art | S01 |
| VPE 3 Menge | 50 |
| VPE 3 Höhe | 15 cm |
| VPE 3 Breite | 15 cm |
| VPE 3 Länge | 40 cm |
| VPE 3 Gewicht | 2,635 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
