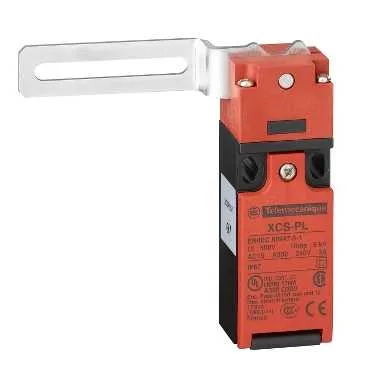

Telemecanique Sensors XCSPL791 - Sicherheitsschalter XCSPL, 2NC, Pg11, Drehhebel, Scharnier
Telemecanique Sensors

Sicherheitsschalter XCSPL, 2NC, Pg11, Drehhebel, Scharnier

Telemecanique Sensors XCSPL791, Sicherheitsschalter XCSPL, 2NC, Pg11, Drehhebel, Scharnier. Kategorie: Lever or spindle operator switches. Fragen Sie ein Angebot für Preis und Lieferzeit an.

  • Referenz:XCSPL791
  • Hersteller / Marke:Telemecanique Sensors
  • Verfügbarkeit:Auf Anfrage / Bestand prüfen
  • Preis:104.00 EUR (Request a quote)
Preisangebot per WhatsApp anfordern

Wichtige Eigenschaften

Produktserie
Preventa Safety detection
Produkttyp Oder Komponente
Schutzschalter
Komponentenname
XCSPL
Material
Kunststoff
← Zurück zum Katalog

Produktbeschreibung

Der Schutzschalter XCSPL791 der Preventa-Serie von Telemecanique Sensors ist mit einem Kunststoffgehäuse und einem Edelstahlhebel hergestellt. Dieser Schalter mit einer 1 Ö + 1 Ö Kontaktstruktur wird bei linker Betätigungsrichtung in industriellen Sicherheitssystemen eingesetzt. Ein aktuelles Preisangebot erhalten Sie bei ÜÇ-EL Elektrik.

Technische Daten

ProduktseriePreventa Safety detection
Produkttyp Oder KomponenteSchutzschalter
KomponentennameXCSPL
MaterialKunststoff
KopftypDrehhebel mit Drehantrieb
IsolierungDoppelt isoliert
BetätigertypKröpfter Hebel für bündigen Einbau
BetätigungsrichtungNach links
Elektrischer AnschlussKlemme
Kontakttyp Und -zusammenstellung1 Ö + 1 Ö
KontaktbetätigungSchleichschaltung
Klemmanschlusskapazität1 x 0,5...2 x 1,5 mm² mit oder ohne Kabelschuh
Kabeleinführung1 Kabeleinführung mit Gewinde Pg 11
Anzahl Der Pole2
Kabelaußendurchmesser7...10 mm
ZwangsöffnungMit Ö-Kontakt
Öffnungswinkel5 °
Mechanische Lebensdauer1000000 cycles
Minimales Betätigungsmoment0.1 N.m
Minimales Moment Für Zwangsöffnung0.25 N.m
Kontaktcode-BezeichnungA300, AC-15 (Ue = 120 V, Ie = 6 A) Konformitätsnorm EN/IEC 60947-5-1, A300, AC-15 (Ue = 240 V, Ie = 3 A) Konformitätsnorm EN/IEC 60947-5-1, Q300, DC-13 (Ue = 125 V, Ie = 0,55 A) Konformitätsnorm EN/IEC 60947-5-1, Q300, DC-13 (Ue = 250 V, Ie = 0,27 A) Konformitätsnorm EN/IEC 60947-5-1
[Ithe] Konventioneller Thermischer Strom In Kapselung10 A
[Ui] Bemessungsisolationsspannung300 V Konformitätsnorm UL 508, 300 V Konformitätsnorm CSA C22.2 No 14, 500 V (Verschmutzungsgrad: 3) Konformitätsnorm EN/IEC 60947-1
[Uimp] Bemessungsstoßspannungsfestigkeit6 kV Konformitätsnorm EN/IEC 60947-5-1
Kurzschlussschutz10 A Cartridge-Sicherung Typ gG (gl)
SicherheitsstufeKann Kategorie 4 erreichen mit geeignetem Überwachungssystem und korrekter Verkabelung Konformitätsnorm EN/ISO 13849-1, Kann PL = e erreichen mit geeignetem Überwachungssystem und korrekter Verkabelung Konformitätsnorm EN/ISO 13849-1, Kann SIL 3 erreichen mit geeignetem Überwachungssystem und korrekter Verkabelung Konformitätsnorm IEC 61508
Sicherheits-ZuverlässigkeitsdatenB10d = 5000000 (Lebensdauer von 20 Jahren, begrenzt durch mechanischen oder Kontaktverschleiß)
GehäusematerialGlasfaserverstärktes Polyamid PA66
HebelmaterialEdelstahl
Breite103 mm
Höhe88 mm
Tiefe30 mm
Produktgewicht0.095 kg
NormenEN 1088/ISO 14119, EN/IEC 60204-1, EN/IEC 60947-5-1, EN/IEC 60947-5-4, EN/ISO 12100, UL 508, CSA C22.2 No 14
ProduktzertifizierungenBG, CSA, UL
SchutzbehandlungTC, TH
Umgebungstemperatur Bei Betrieb-25...70 °C
Umgebungstemperatur Bei Lagerung-40...70 °C
Vibrationsfestigkeit50 gn (f = 10...500 Hz) Konformitätsnorm IEC 60068-2-6
Schockfestigkeit50 gn für 11 ms Konformitätsnorm IEC 60068-2-27
Schutzklasse Gegen StromschlagKlasse II Konformitätsnorm IEC 60536
Schutzart (IP)IP67 Konformitätsnorm IEC 60529
Status Nachhaltigen AngebotsGreen Premium Produkt
ROHSKonform - seit 0903 - Schneider Electric Konformitätserklärung
REACHEnthält keine SVHC über dem Schwellenwert
