Telemecanique Sensors
Druckschalter, XMA, Druckbereich 25 bar, einstellbare Skala, 1CO, 2 Schwellenwerte
Telemecanique Sensors XMAV25L2135, Druckschalter, XMA, Druckbereich 25 bar, einstellbare Skala, 1CO, 2 Schwellenwerte. Kategorie: XMA for air or water with external setting. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:XMAV25L2135
- Hersteller / Marke:Telemecanique Sensors
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:132.00 EUR (Request a quote)
Wichtige Eigenschaften
- Produktserie
- OsiSense XM
- Drucksensortyp
- Elektromechanischer Drucksensor
- Drucksensorname
- XMA
- Drucksensorgröße
- 25 bar
Produktbeschreibung
Telemecanique Sensors OsiSense XM Serie XMAV25L2135 ist ein elektromechanischer Drucksensor mit einer Kapazität von 25 bar. Er wird für die Regelung zwischen 2 Schwellenwerten in Luft-, Frischwasser- und Meerwasseranwendungen eingesetzt.
Technische Daten
| Produktserie | OsiSense XM |
|---|---|
| Drucksensortyp | Elektromechanischer Drucksensor |
| Drucksensorname | XMA |
| Drucksensorgröße | 25 bar |
| Kontakttyp Und Anordnung | 1 C/O Sprungschaltkontakt |
| Gesteuertes Fluid | Luft (0...70 °C), Frischwasser (0...70 °C), Meerwasser (0...70 °C) |
| Fluidanschlussart | G 1/4 (weiblich) Kompatibilitätsstandard ISO 228 |
| Kabeleinführung | 2 Zuggänge für Pg 13.5 Kabelverschraubung Kompatibilitätsstandard NF C 68-300 |
| Elektrischer Anschluss | Schraubklemmen, Anschlusskapazität: 1 x 1...2 x 2,5 mm² |
| Stromkreis ዓይነት | Steuerstromkreis |
| [In] Nennstrom | 3 A (Ue = 120 V), AC-15, B300, 1.5 A (Ue = 240 V), AC-15, B300, 0.1 A (Ue = 250 V), DC-13, R300 |
| Einstellung | Extern |
| Farbe Der Abdeckung | Transparent |
| Druckschaltertyp Des Betriebs | Regelung zwischen 2 Schwellenwerten |
| Skalentyp | Feste Differenz |
| Lokale Anzeige | Ohne |
| Gehäusematerial | Lexan 123 dotiertes PC |
| Einstellbarer Schaltbereich Bei Druckanstieg | 3.5...25 bar |
| Einstellbarer Schaltbereich Bei Druckabfall | 0.1...20.5 bar |
| Druckaktor | Membrane |
| Minimal Mögliche Differenz Bei Hoher Einstellung | 4.5 bar |
| Minimal Mögliche Differenz Bei Niedriger Einstellung | 3.4 bar |
| Berstdruck | 100 bar |
| Mit Fluid In Kontakt Stehende Materialien | Leinwandbeschichteter Nitril, Verchromte Zinklegierung |
| Maximal Zulässiger Ungewöhnlicher Druck | 56.25 bar |

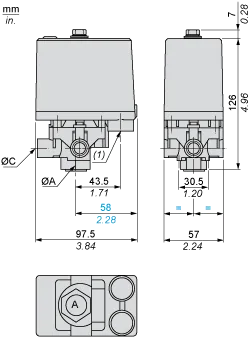

| Höhe | 133 mm |
| Breite | 57 mm |
| Tiefe | 97.5 mm |
| Betriebsposition | Beliebige Position |
| Maximal Zulässiger Druck - Pro Zyklus | 31.25 bar |
| Kurzschlussschutz | 10 A Patronensicherung Typ gG (gl) |
| Betriebsgeschwindigkeit | 10 cyc/mn |
| [Ui] Bemessungsisolationsspannung | 500 V Kompatibilitätsstandard EN/IEC 60947-1 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV Kompatibilitätsstandard EN/IEC 60947-1 |
| Elektrische Lebensdauer | 1000000 cycles, 50/60 Hz, AC-15, 240 V / 3 A, Ith = 10 A |
| Mechanische Lebensdauer | 1000000 cycles |
| Wiederholgenauigkeit | < 3.5 % |
| Produktgewicht | 0.65 kg |
| Normen | CE, EN/IEC 60947-5-1 |
| Produktzertifizierungen | CCC, CSA, UL |
| Umgebungstemperatur Für Den Betrieb | -25...70 °C |
| Umgebungstemperatur Für Die Lagerung | -40...70 °C |
| Schutzbehandlung | TC |
| Schutzklasse Gegen Elektrischen Schlag | Klasse I Kompatibilitätsstandard IEC 536 |
| IP-Schutzart | IP54 Kompatibilitätsstandard EN/IEC 60529 |
| Status Nachhaltigen Angebots | Green Premium Produkt |
| ROHS | Compliant - since 0627 - Schneider Electric declaration of conformity |
| REACH | Enthält kein SVHC über dem Schwellenwert |
| Anweisungen Zum Ende Der Produktlebensdauer | Keine speziellen Recyclingvorgänge erforderlich |
