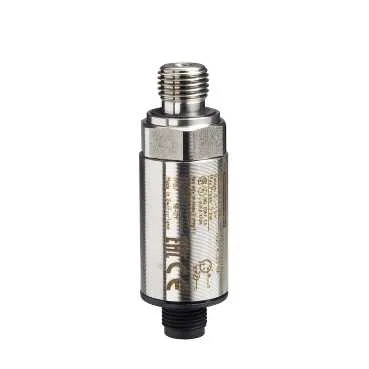

Telemecanique Sensors XMLG016D21 - Drucksensor, XMLG, Druckbereich 0 bis 16 bar, Ausgang 4-20 mA, G1/4A, 24 V
Telemecanique Sensors

Drucksensor, XMLG, Druckbereich 0 bis 16 bar, Ausgang 4-20 mA, G1/4A, 24 V

Telemecanique Sensors XMLG016D21, Drucksensor, XMLG, Druckbereich 0 bis 16 bar, Ausgang 4-20 mA, G1/4A, 24 V. Kategorie: XMLG transmitters or switches for industrials fluids. Fragen Sie ein Angebot für Preis und Lieferzeit an.

  • Referenz:XMLG016D21
  • Hersteller / Marke:Telemecanique Sensors
  • Verfügbarkeit:Auf Anfrage / Bestand prüfen
  • Preis:282.00 EUR (Request a quote)
Preisangebot per WhatsApp anfordern

Wichtige Eigenschaften

Produktserie
OsiSense XM
Produkt Oder Komponententyp
Elektronische Drucksensoren
Drucksensortyp
Druckmessumformer
Drucksensorname
XMLG
← Zurück zum Katalog

Produktbeschreibung

Der elektronische Drucksensor XMLG der OsiSense XM Serie von Telemecanique Sensors arbeitet in einem Druckbereich von 0-16 bar. Dieser Messumformer mit analogem 4-20 mA Ausgang verfügt über einen G 1/4A Außengewindeanschluss und wird mit 24 V DC versorgt.

Technische Daten

ProduktserieOsiSense XM
Produkt Oder KomponententypElektronische Drucksensoren
DrucksensortypDruckmessumformer
DrucksensornameXMLG
Drucksensorgröße16 bar
FluidanschlussartG 1/4A (männlich) Konformitätsnorm DIN 3852-E
Gesteuertes FluidLuft (-15...125 °C), Korrosives Fluid (-15...125 °C), Hydrauliköl (-15...125 °C), Frischwasser (0...125 °C)
Art Des AusgangssignalsAnalog
Analoge Ausgangsfunktion4...20 mA, 2-Draht
Elektrischer Anschluss3 Pole 1 Stecker M12
[Us] Nennversorgungsspannung12 V DC, Spannungsgrenzen: 8...33 V, 24 V DC, Spannungsgrenzen: 8...33 V
Menge Pro SatzSatz von 1
VerpackungsartEinzeln
Durchmesser22.8 mm
Einstelldruckbereich0...16 bar
Maximaler Zulässiger Betriebsdruck36 bar
Berstdruck40 bar
Lokale AnzeigeOhne
Elektrischer StromkreisSteuerstromkreis
Stromaufnahme< 20 mA
Materialien Mit FluidkontaktKeramik, FPM (Viton), Edelstahl Typ AISI 303
ArbeitspositionBeliebige Position
SchutzartKurzschlussschutz der Last, Verpolschutz
Stoßspannungsfestigkeit1 kV (42 Ohm) Konformitätsnorm EN/IEC 61000-4-5, 500 kV (12 Ohm) Konformitätsnorm EN/IEC 61000-4-5
[Uimp] Bemessungsstoßspannungsfestigkeit0.5 kV
Ausgangsreaktionszeit< 2 ms
Empfindlichkeitsdrift+/- 0,015 % des Messbereichs/°C
Nullpunktabweichung+/- 0,015 % des Messbereichs/°C
Messgenauigkeit+/- 0,3 % des Messbereichs
Wiederholgenauigkeit+/- 0,1 % des Messbereichs
Mechanische Lebensdauer>= 10000000 cycles
Produktgewicht0.095 kg
Höhe58.1 mm
NormenCE, EN/IEC 61326-2-3
ProdukttzertifizierungenUL 508, CSA C22.2 No 14, EAC
SchutzbehandlungTC
Umgebungstemperatur Bei Betrieb-15...85 °C
Umgebungstemperatur Bei Lagerung-40...85 °C
Vibrationsfestigkeit20 gn [Bereich] (f = [Bereich] 9...2000 Hz) Konformitätsnorm EN/IEC 60028-2-6
Schockfestigkeit25 gn für 11 ms Konformitätsnorm EN/IEC 60068-2-27
Beständigkeit Gegen Elektrostatische Entladung15 kV (in der Luft) Konformitätsnorm EN/IEC 61000-4-2, 8 kV (bei Kontakt) Konformitätsnorm EN/IEC 61000-4-2
Beständigkeit Gegen Elektromagnetische Felder200 V/m (80...1000 Hz) Konformitätsnorm EN/IEC 61000-4-3
Beständigkeit Gegen Schnelle Transienten4 kV Konformitätsnorm EN/IEC 61000-4-4
Beständigkeit Gegen Leitungsgeführte Störungen, Induziert Durch Hochfrequenzfelder30 V (0,15...80 Hz) Konformitätsnorm EN/IEC 61000-4-6
Beständigkeit Gegen Magnetfelder30 A/m (50 Hz) Konformitätsnorm EN/IEC 61000-4-8
IP SchutzartIP66 Konformitätsnorm EN/IEC 60529, IP67 Konformitätsnorm EN/IEC 60529
NEMA SchutzartNEMA 4
Status Nachhaltigen AngebotsKein Green Premium Produkt
ROHSCompliant - since 0627 - Schneider Electric declaration of conformity
REACHEnthält kein SVHC über dem Schwellenwert
