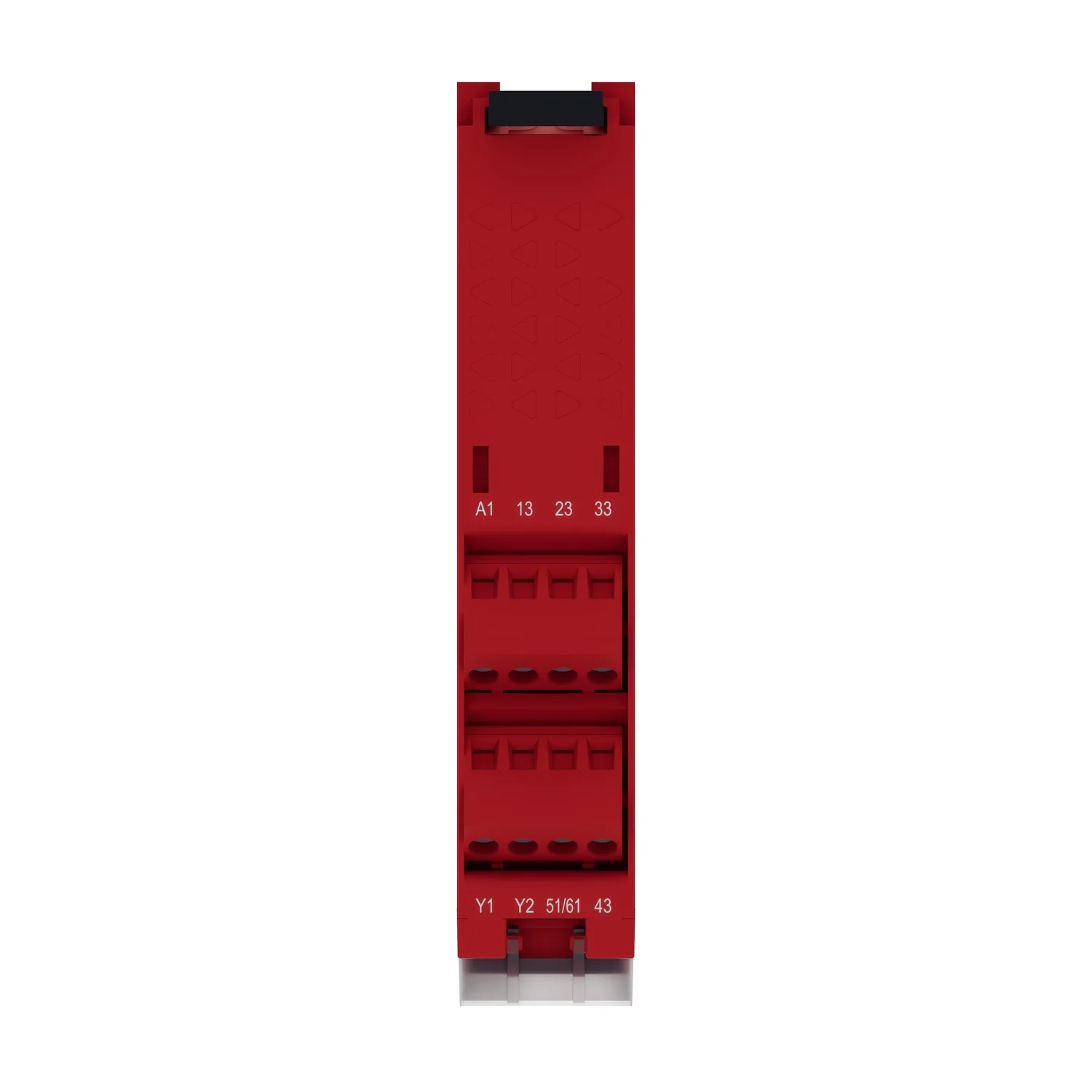

Sicherheitsrelais Harmony Basic, 1Funktion, 1Kreis/2Kanäle, PLe/Kat4/SIL3, 4S 2Ö, 48-240VAC/DC, Schraub
Schneider XPSBAC34AP, Sicherheitsrelais Harmony Basic, 1Funktion, 1Kreis/2Kanäle, PLe/Kat4/SIL3, 4S 2Ö, 48-240VAC/DC, Schraub. Kategorie: Harmony XPS. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:XPSBAC34AP
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:294.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Harmony Sicherheitsautomatisierung
- Produkt- Oder Komponententyp
- Sicherheitsmodul
- Bezeichnung Des Sicherheitsmoduls
- XPSBAC
- Anwendung Des Sicherheitsmoduls
- Für Not-Halt- und Schutztüranwendungen
Produktbeschreibung
Die Sicherheitsrelais Harmony XPS Basic realisieren grundlegende Sicherheitsfunktionen. Dabei stehen klassische Funktionen und einfache Bedienbarkeit mit vielen Schaltkontakten im Vordergrund. Dieser Sicherheitsbaustein läßt sich ohne Einstellung direkt betreiben und realisiert eine Sicherheitsfunktion. Dazu werden die mechanischen Öffner-Kontakte von Not-Aus/Halt-Tastern, Positions- oder Seilzugschaltern in den Versorgungskreis des Sicherheitsmoduls eingebunden. Somit kann die Sicherheitsfunktion in ein- oder zweikanaliger (redundanter) Ausführung realisiert werden. Für die Startfunktion stehen der automatische, manuelle oder überwachte Start an separaten Eingängen zur Verfügung. Dieses Sicherheitsschaltgerät verfügt am Ausgang über 4 sichere Relais-Schließerkontakte und 2 Relais-Öffnerkontakte. Die Versorgungsspannung beträgt 48-240 VAC/DC und die Anschlüsse erfolgen über abziehbare Schraubklemmen. Anwendung bis zum Sicherheitsniveau PL e in Kategorie 4 oder SIL3 lassen sich realisieren. Vielfältige Zulassungen ermöglichen den internationalen Einsatz. Die Montage erfolgt durch aufrasten auf eine Hutschiene oder per Schraubbefestigung auf Montageplatten.
Hauptmerkmale
- Basic Sicherheitsrelais / Sicherheitsschaltgerät für Anwendung bis PL e/Kat 4/SIL3
- Grundlegende Sicherheitsfunktionen, eingebunden über die Spannungsversorgung des Gerätes
- Für Not-Aus, Not-Halt, Sicherheitsschalter mit Öffnerkontakten
- Start im Rückführkreis (EDM) wählbar durch Anschluss: automatisch, manuell, überwacht
- Ausgänge: 4 Schliesser, 2 Öffner - Versorgung: 48-240 VAC/DC
Technische Daten
Hauptmerkmale10

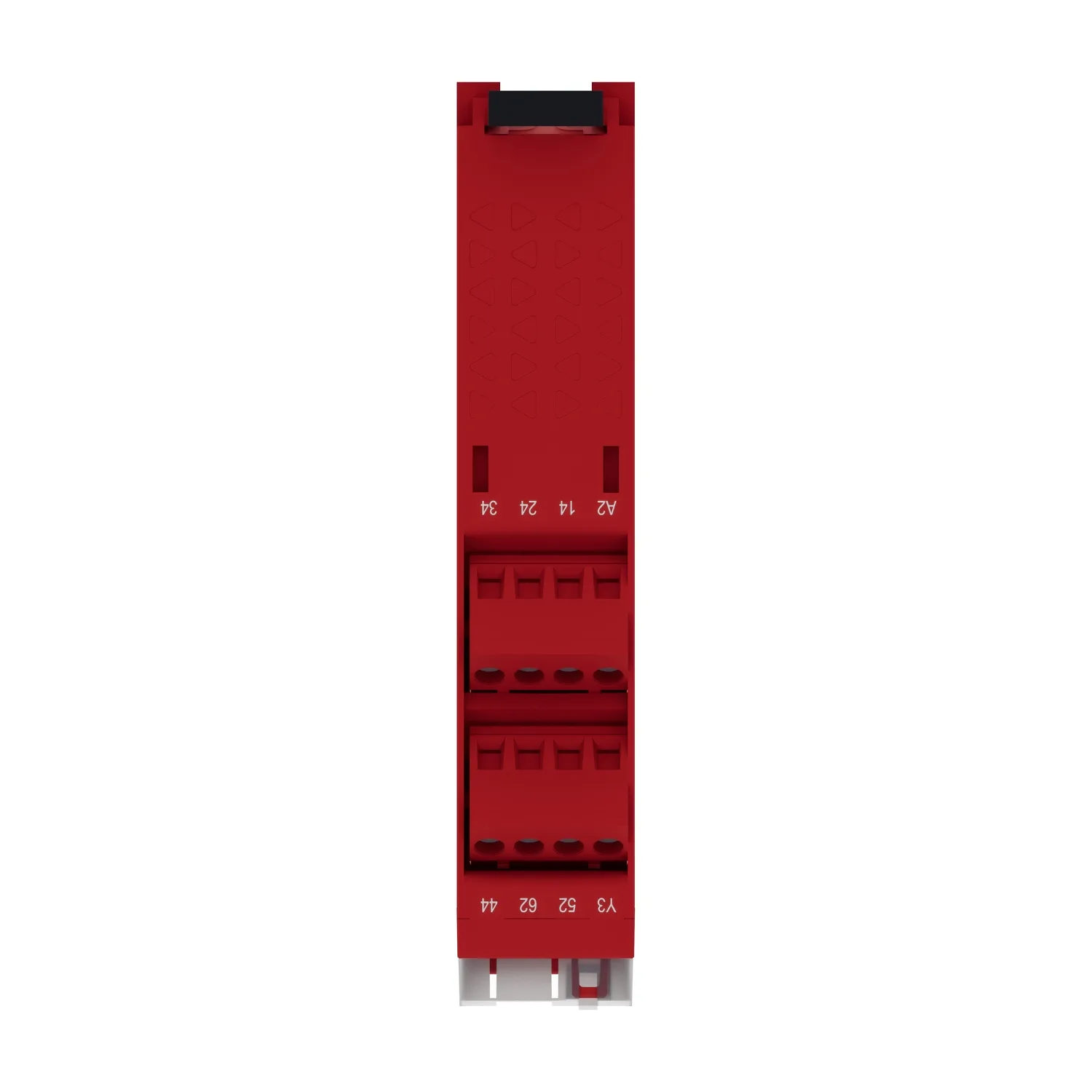

| Baureihe | Harmony Sicherheitsautomatisierung |
|---|---|
| Produkt- Oder Komponententyp | Sicherheitsmodul |
| Bezeichnung Des Sicherheitsmoduls | XPSBAC |
| Anwendung Des Sicherheitsmoduls | Für Not-Halt- und Schutztüranwendungen |
| Funktion Des Moduls | Not-Halt mit 2 Ö; Schutztürüberwachung mit 1 oder 2 Endschaltern |
| Sicherheitsniveau | Kann PL e/Kategorie 4 erreichen für Relais-Schließerkontakt entspricht ISO 13849-1; Kann SILCL 3 erreichen für Relais-Schließerkontakt entspricht IEC 62061; Kann SIL 3 erreichen für Relais-Schließerkontakt entspricht IEC 61508; Bis zu PL c/Kategorie 1 für Relais-Öffnerkontakt entspricht ISO 13849-1; Bis zu SILCL1 für Relais-Öffnerkontakt entspricht IEC 62061; Kann SIL 1 erreichen für Relais-Öffner |
| Daten Bezüglich Sicherheit Und Zuverlässigkeit | MTTFd > 30 Jahre entspricht ISO 13849-1 für Relais-Schließerkontakt; Dcavg >= 99 % entspricht ISO 13849-1 für Relais-Schließerkontakt; PFHd = 1.01E-09 entspricht ISO 13849-1 für Relais-Schließerkontakt; HFT = 1 entspricht IEC 62061 für Relais-Schließerkontakt; PFHd = 1.01E-09 entspricht IEC 62061 für Relais-Schließerkontakt; SFF > 99% entspricht IEC 62061 für Relais-Schließerkontakt; HFT = 1 entsp |
| Stromkreistyp | Öffnerpaar |
| Anschlüsse - Klemmen | Abnehmbare Schraubklemmleiste, 0,2 - 2,5 mm² starr oder flexibel; Abnehmbare Schraubklemmleiste, 0,25 - 2,5 mm² flexibel mit Aderendhülse Einzelader; Abnehmbare Schraubklemmleiste, 0,2 - 1,5 mm² starr oder flexibel Doppelader; Abnehmbare Schraubklemmleiste, 2x 0,25-1 mm² flexibel mit Aderendhülse ohne Aderendhülse, mit Isolierkragen; Abnehmbare Schraubklemmleiste, 2x 0,5-1,5 mm² flexibel mit Adere |
| [UH,nom] Bemessungs-Betriebsspannung | 48-240 V AC -15 - +10 %; 48-240 V DC -20 - +20 % |
Zusatzmerkmale24

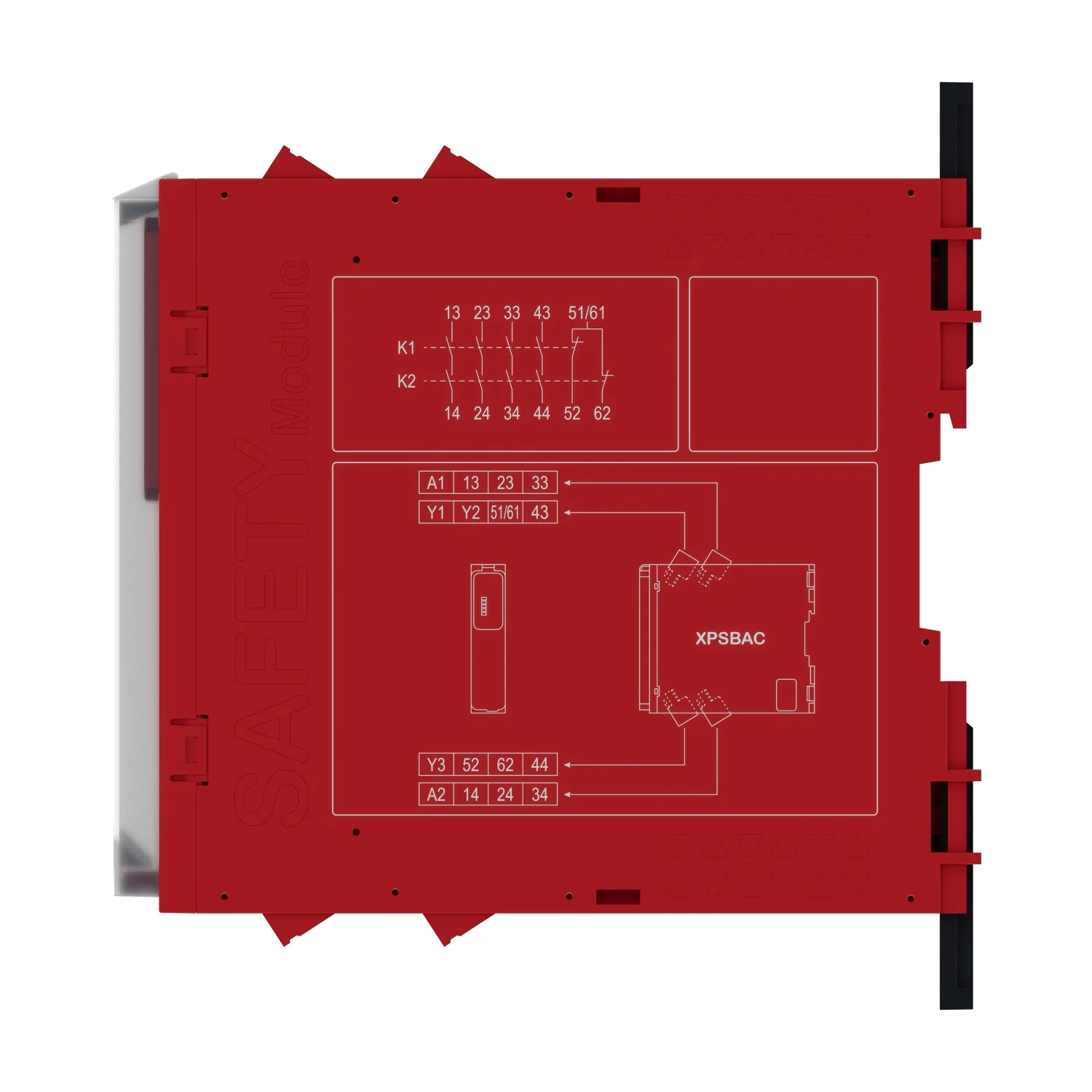

| Synchronisationszeit Zwischen Den Eingängen | Unbegrenzt |
|---|---|
| Art Des Starts | Automatisch/manuell/überwacht |
| Leistungsaufnahme In W | 2,0 W 48-240 V DC |
| Leistungsaufnahme In VA | 6,0 VA 48-240 V AC 50/60 Hz |
| Eingangsschutztyp | Intern, elektronisch |
| Sicherheitsausgänge | 4S + 2Ö |
| Sicherheitseingänge | 0 |
| Eingangs-Kompatibilität | Öffnerkreis entspricht ISO 14119; Positionsschalter entspricht ISO 14119; Mechanischer Kontakt entspricht ISO 14119; Öffnerkreis entspricht ISO 13850 |
| Eingangsklemme | Stromversorgung |
| Nennbetriebsstrom Ie | 5 A AC-1 für Relais-Schließerkontakt; 3 A AC-15 für Relais-Schließerkontakt; 5 A DC-1 für Relais-Schließerkontakt; 3 A DC-13 für Relais-Schließerkontakt; 3 A AC-1 für Relais-Öffnerkontakt; 1 A AC-15 für Relais-Öffnerkontakt; 3 A DC-1 für Relais-Öffnerkontakt; 1 A DC-13 für Relais-Öffnerkontakt |
| Steuerausgänge | 0 |
| [Ith] Konventioneller Thermischer Strom In Freier Luft | 6 A |
| Zugehörige Absicherung | 10 A gG für Schließerrelais Ausgangskreis entspricht IEC 60947-1 |
| Min. Ausgangsstrom | 10 mA für Relaisausgang |
| Min. Ausgangsspannung | 5 V für Relaisausgang |
| [tA] Antwortzeit | 60 ms bei 48 - 240 V AC/DC |
| [Ui] Bemessungs-Isolationsspannung | 300 V (Verschmutzungsgrad 2) entspricht IEC 60947-1 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 kV Überspannungskategorie II entspricht IEC 60947-1 |

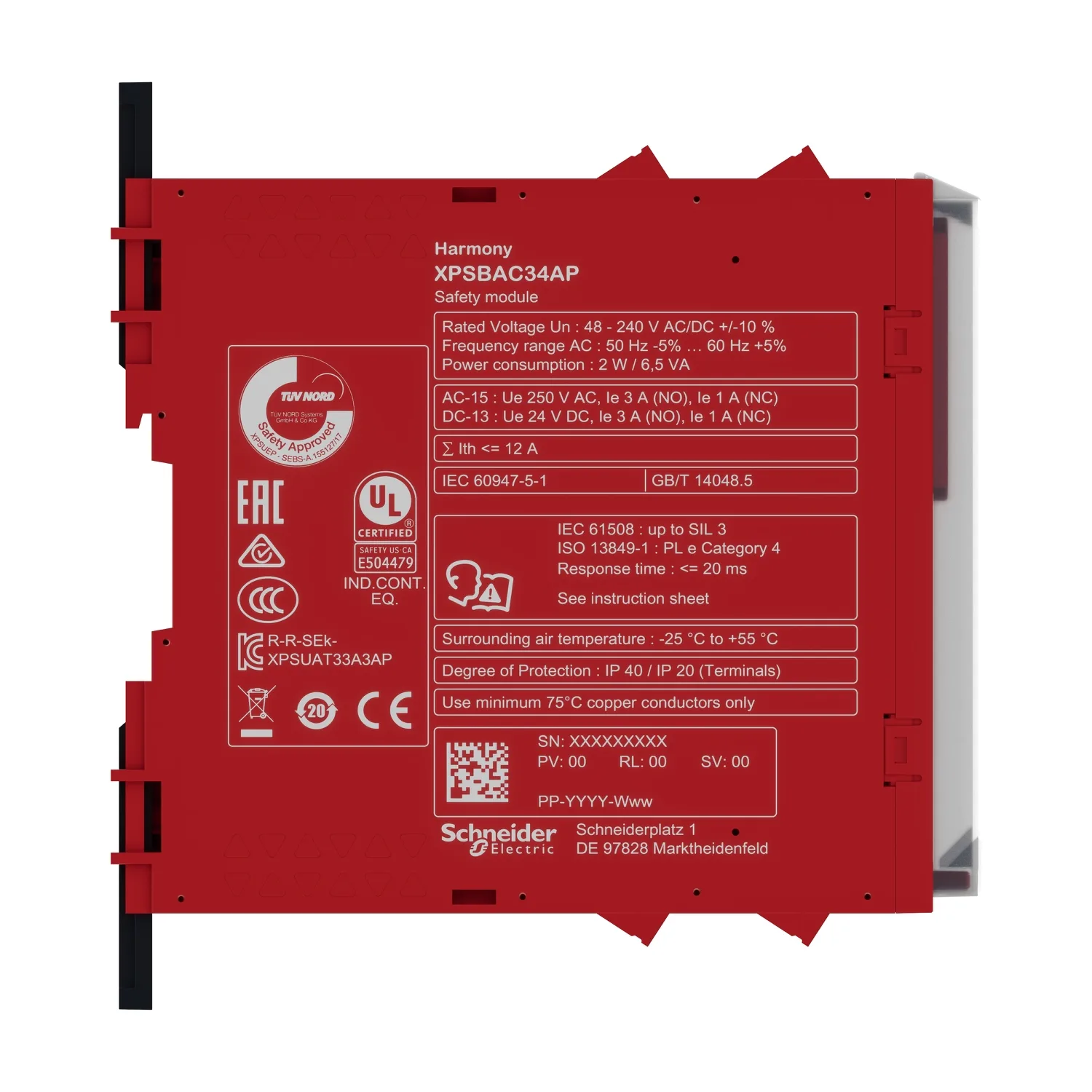

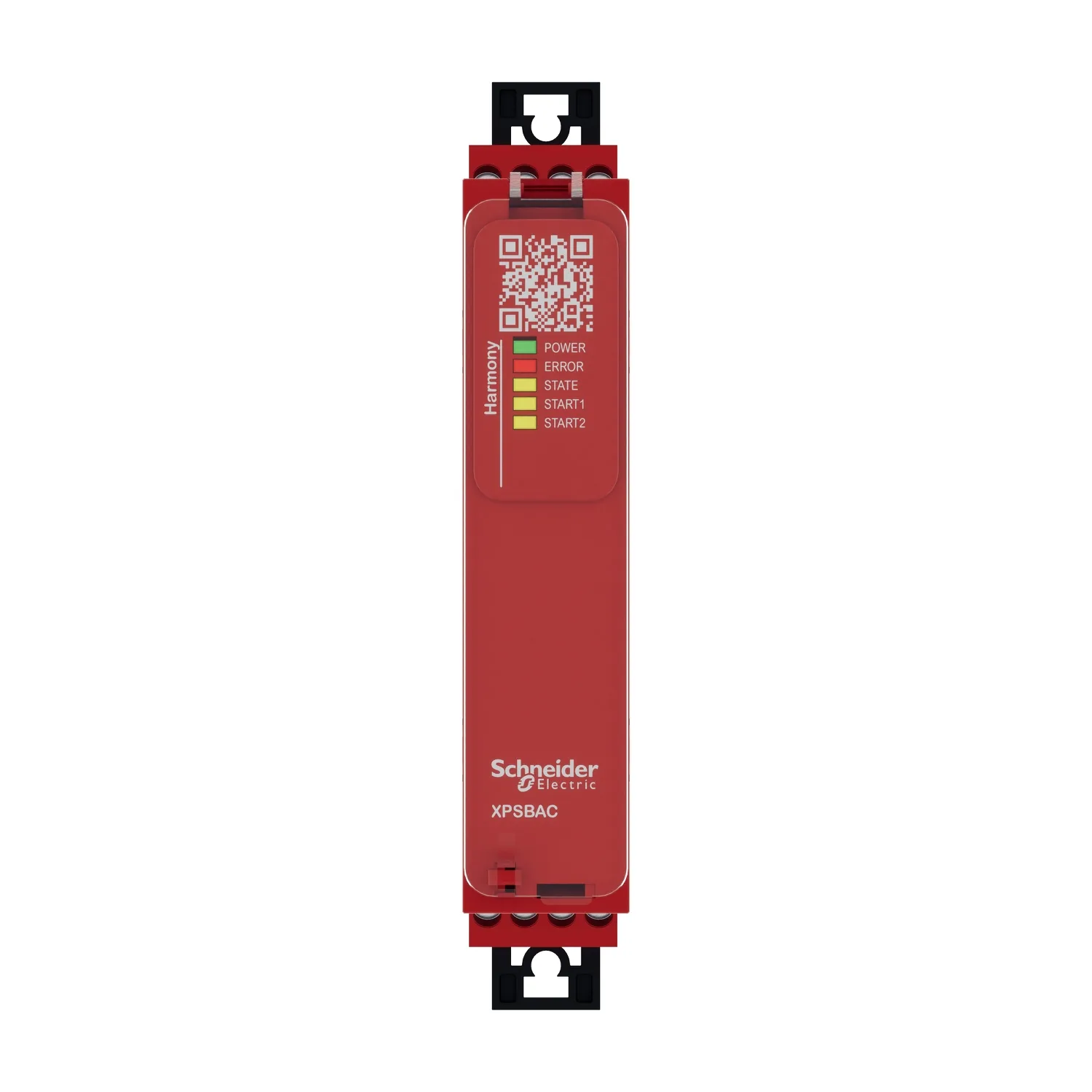

| Lokale Signalisierung | LED grün mit POWER Markierung für Strom EIN; LED rot mit ERROR Markierung für Fehler; LED gelb mit STATE Markierung für Status; LED gelb mit START1 Markierung für Start-Eingang; LED gelb mit START2 Markierung für Start-Eingang |
| Montagehalterung | 35 mm symmetrische DIN-Schiene |
| Tiefe | 120 mm |
| Höhe | 100 mm |
| Breite | 22,5 mm |
| Produktgewicht | 0,200 kg |
Montage5
| Umgebungstemperatur Bei Betrieb | -25…55 °C |
|---|---|
| Normen | IEC 60947-5-1; IEC 61508-1 Norm der funktionalen Sicherheit; IEC 61508-2 Norm der funktionalen Sicherheit; IEC 61508-3 Norm der funktionalen Sicherheit; IEC 61508-4 Norm der funktionalen Sicherheit; IEC 61508-5 Norm der funktionalen Sicherheit; IEC 61508-6 Norm der funktionalen Sicherheit; IEC 61508-7 Norm der funktionalen Sicherheit; ISO 13849-1 Norm der funktionalen Sicherheit; IEC 62061 Norm de |
| Produktzertifizierungen | TÜV; cULus |
| Schutzart (IP) | IP20 entspricht IEC 60529 (Klemmen); IP40 entspricht IEC 60529 (Gehäuse); IP54 entspricht IEC 60529 (Installationsbereich) |
| Relative Luftfeuchtigkeit | 5…95 % nicht kondensierend |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 6,500 cm |
| VPE 1 Breite | 14,800 cm |
| VPE 1 Länge | 15,500 cm |
| Verpackungsgewicht (Lbs) | 306,000 g |
| VPE 2 Art | S03 |
| VPE 2 Menge | 16 |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 5,623 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
