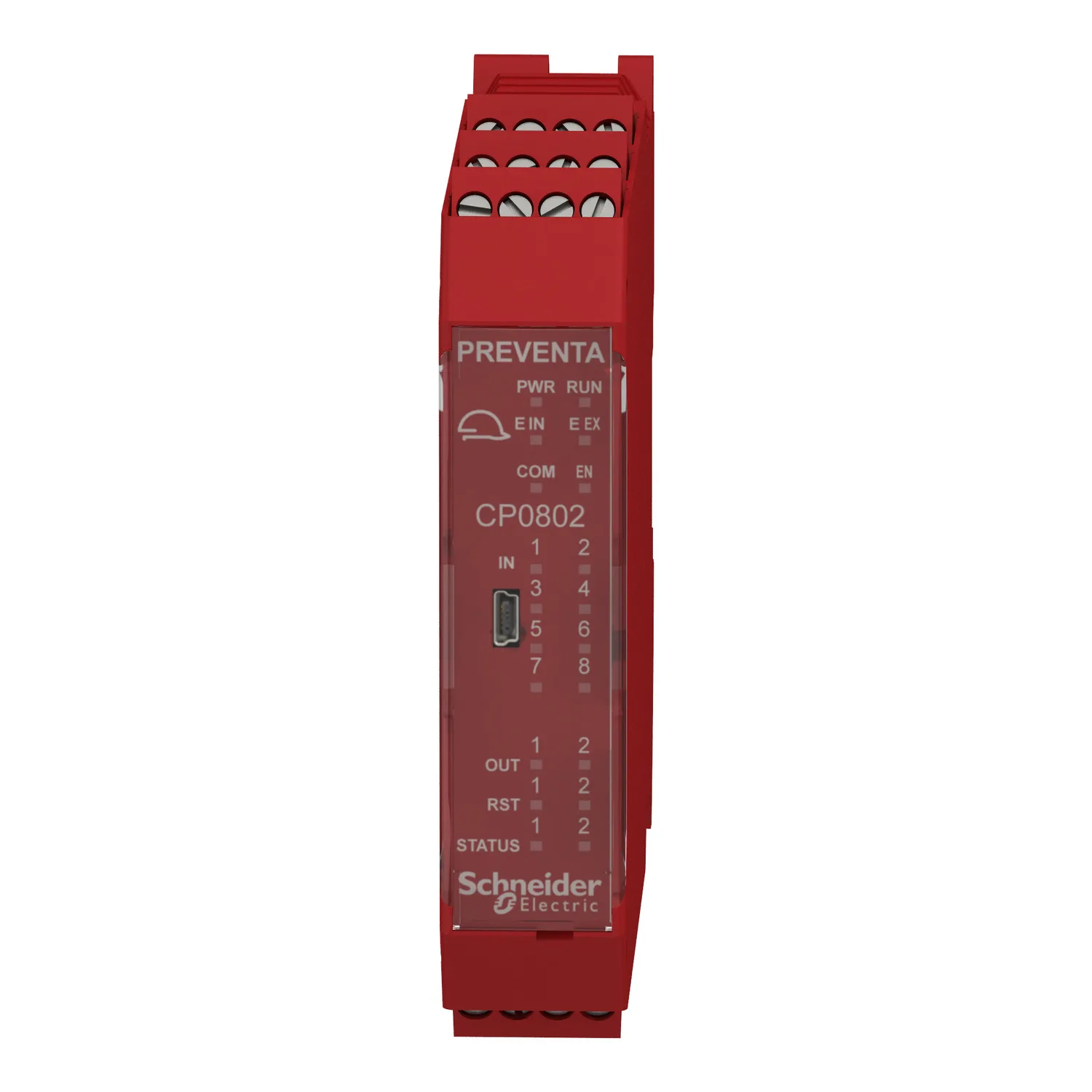

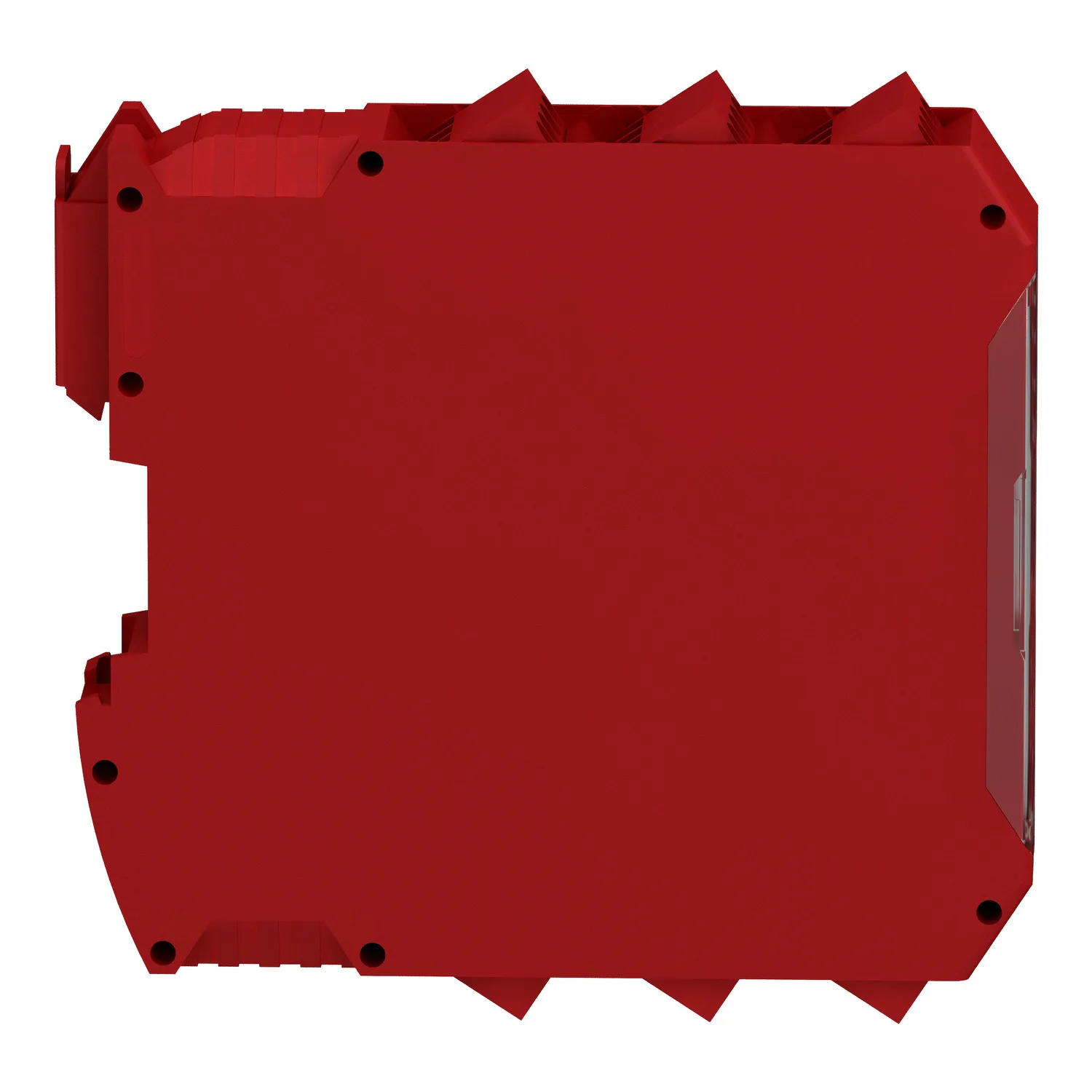

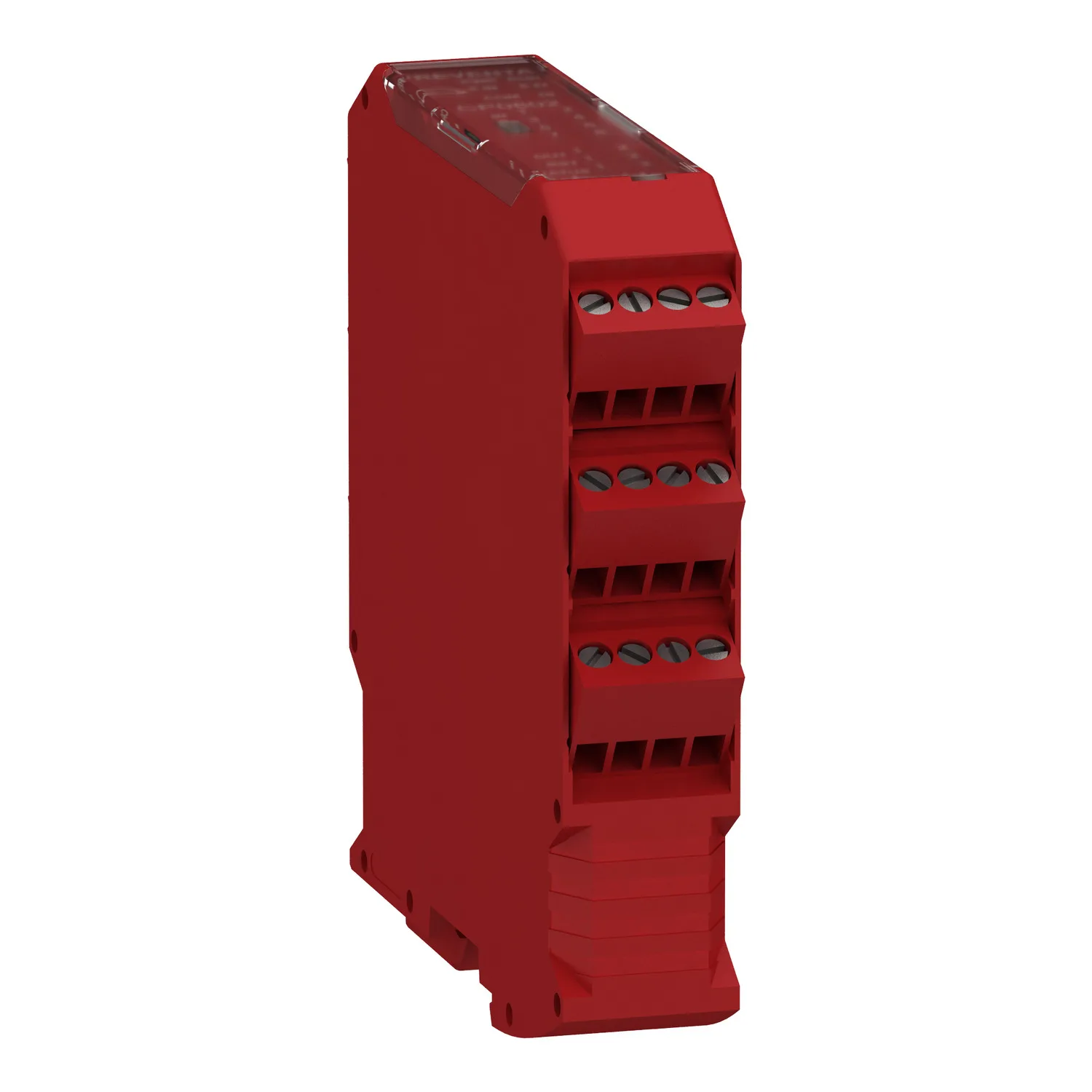

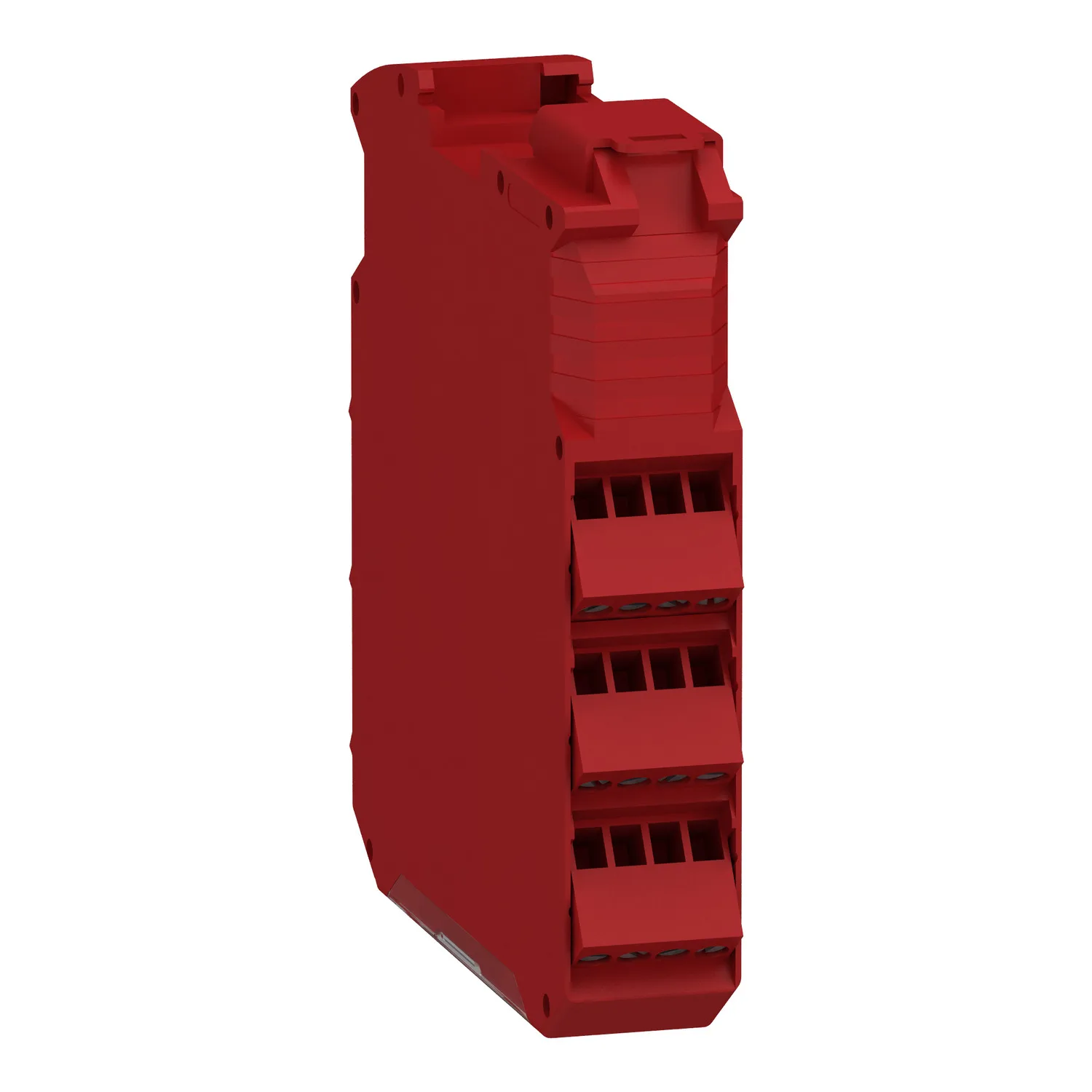

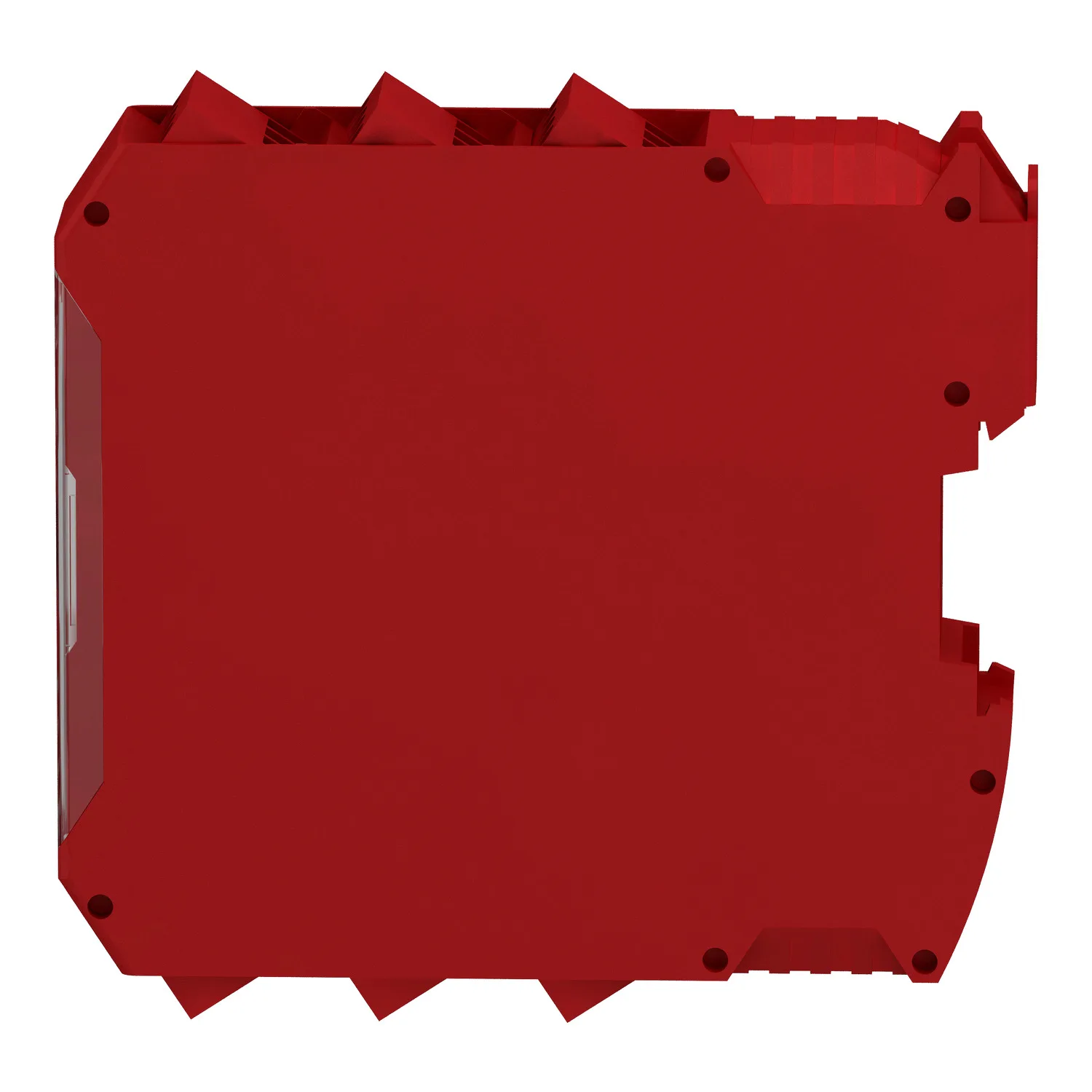

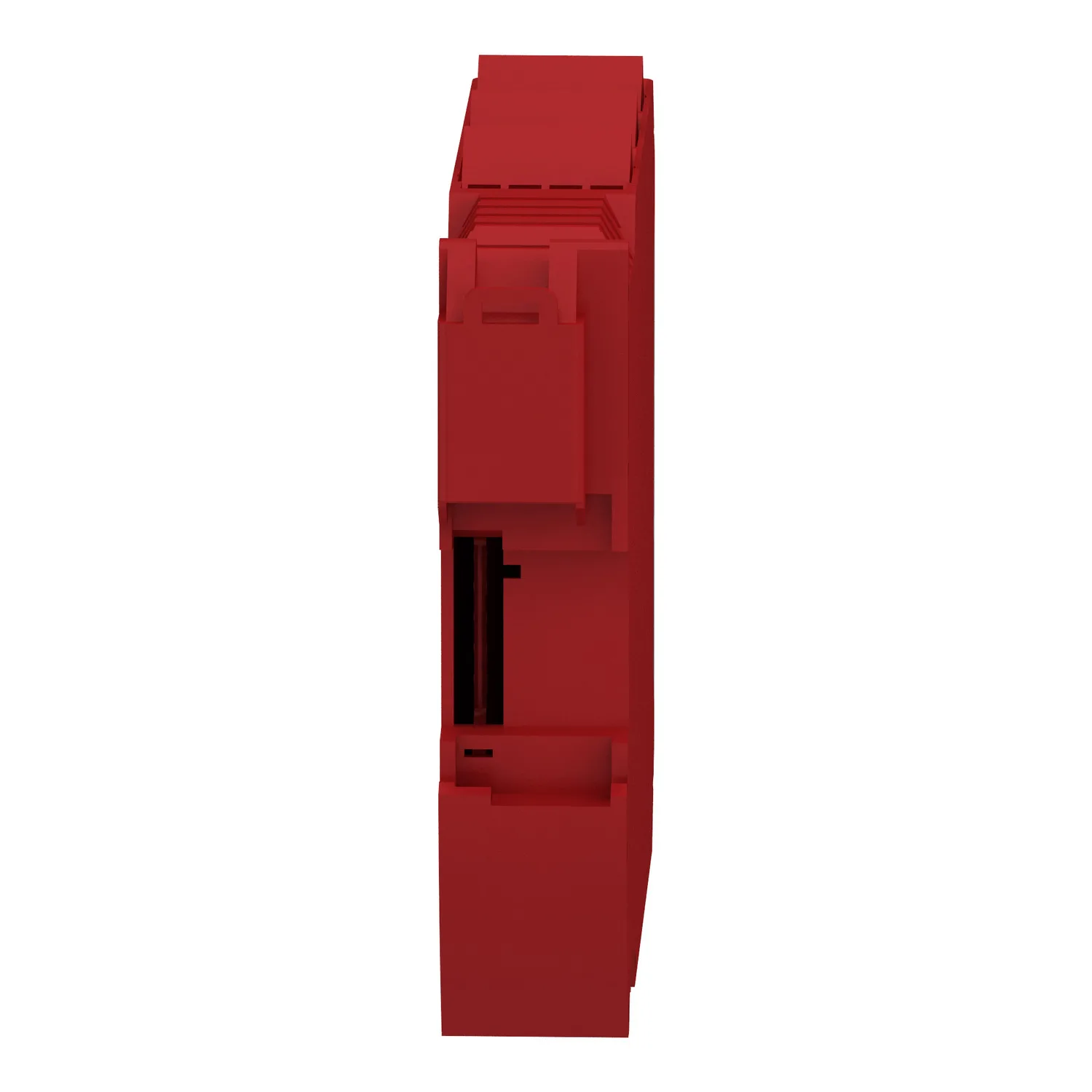

CPU des modularen Sicherheitscontrollers Modicon XPSMCM, V1, 8E, 2x2A, Schraubklemmen
Schneider XPSMCMCP0802, CPU des modularen Sicherheitscontrollers Modicon XPSMCM, V1, 8E, 2x2A, Schraubklemmen. Kategorie: Modicon MCM. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:XPSMCMCP0802
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:1,027.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Modicon Sicherheitsautomatisierung
- Kurzbezeichnung Des Geräts
- XPSMCM
- Elektrischer Anschluss
- Schraubklemme
- Produkt- Oder Komponententyp
- Sicherheitscontroller-CPU
Produktbeschreibung
Mit dem Modicon modularer Sicherheitscontroller XPSMCM lassen sich Sicherheitsanwendungen einfach konfigurieren und das System mit Modulen entsprechend der Anwendung flexibel erweitern. Diese Zentraleinheit (CPU) der Version 1 ist das Grundmodul, welches für jedes Sicherheitssystem an Maschinen und Anlagen benötigt wird. In der CPU findet die Verarbeitung der konfigurierten Sicherheitsanwendung statt. Es stehen 8 sichere digitale Eingänge, 2 sichere OSSD-Ausgangspaare und 2 Statusausgänge zur Verfügung. Bis zu 14 Erweiterungsmodule ermöglichen im Gesamtausbau den Anschluss bis zu 128 sicheren Ein- und 16 sicheren Ausgangspaaren, 32 Meldeausgänge, sowie Drehzahlerfassungen. Per optionaler Feldbuserweiterung ist eine Diagnosekommunikation mit der angeschlossenen SPS möglich. Optional ist eine Speicherkarte mit der gespeicherten Konfiguration auf der Modulrückseite einsteckbar. Das erreichbare Sicherheitsniveau beträgt PL e in Kategorie 4 bzw. SIL 3. LED-Anzeigen geben Statusmeldungen zum System und für jeden Ein- und Ausgang. Die Konfiguration erfolgt durch den Anwender mit der kostenlos verfügbaren Software SoSafe Configurable per USB-Anschluss vom PC aus. Mit einem separat zu bestellenden Rückwand-Busstecker können Erweiterungsmodule angeschlossen werden. Daher eignet sich diese Bestell-Nr der CPU insbesondere für Stand-Alone Anwendungen ohne geplante Erweiterungen. Die Versorgungsspannung beträgt 24 VDC. Das Modul verfügt über abziehbare Schraubklemmen und hat eine Baubreite von 22,5 mm. Zur Unterstützung Ihrer Nachhaltigkeitsziele werden detaillierte Informationen zu Materialinhalten, Umweltauswirkungen und Kreislaufwirtschaft bereitgestellt.
Hauptmerkmale
- Modularer Sicherheitscontroller zur einfachen Konfiguration von Sicherheitsfunktionen
- Reduzierte Konzeptionszeiten und steigert die Rentabilität Ihrer Maschine
- CPU verwaltet die konfigurierte Sicherheitsanwendungen
- Ausführung der Version 1 mit Anschlüssen als abziehbare Schraubklemmen
- Eingänge: 8 sicher, 2 Start - Ausgänge: 2 OSSD-Paare sicher, 2 Meldungen
Technische Daten
Hauptmerkmale14
| Baureihe | Modicon Sicherheitsautomatisierung |
|---|---|
| Kurzbezeichnung Des Geräts | XPSMCM |
| Elektrischer Anschluss | Schraubklemme |
| Produkt- Oder Komponententyp | Sicherheitscontroller-CPU |
| [UH,nom] Bemessungs-Betriebsspannung | 24 V -20 - +20 % DC |
| Anzahl Der Eingänge | 8 digital für Eingangsverbindung; 2 digital für Start/Neustart der Verriegelung oder externe Überwachung von Geräten |
| Anzahl Der Ausgänge | 2 Sicherheitsausgänge OSSD für Anschluss Schütz/Antrieb; 4 Test für Leitungsüberwachungsausgänge; 2 konfigurierbar für Diagnoseanschluss |
| Diskrete Eingangsspannung | 24 V |
| Diskreter Ausgangsstrom | 400 mA |
| Diskreter Eingangsstrom | 400 mA |
| Diskreter Eingangstyp | Sicherheitseingang; PNP |
| Diskreter Ausgangstyp | PNP |
| Funktion Des Moduls | Not-Aus entspricht ISO 13850; Schutztürüberwachung entspricht EN/ISO 14119; Aktivieren der Schalterüberwachung entspricht IEC 60947-5-1; Überwachung Lichtvorhang entspricht IEC 61496-1; Fußschalterüberwachung entspricht IEC 60947-5-1; Überwachung Magnetschalter entspricht EN/ISO 14119; Zwei-Hand-Steuerung entspricht EN 574; Überwachung Sicherheitsmatte entspricht EN/ISO 14119; Aktivieren der Schal |
| Rückwand-Busstecker | Ohne |
Zusatzmerkmale17
| Synchronisationszeit Zwischen Den Eingängen | < 0,5 ms |
|---|---|
| Verlustleistung In W | 3 W |
| Max. Anzahl Von E/A-Erweiterungsmodulen | 14 mit 128 diskrete(r) Ausgang (Ausgänge) für Eingang; 14 mit 16 diskrete(r) Ausgang (Ausgänge) für Ausgang |
| Integrierte Verbindungsart | Rückwand-Buserweiterung; USB 2.0-Schnittstelle |
| Datenspeichergerät | SD-Karte (Optional) |
| Induktive Last | 30 mH |
| Belastungskapazität | 0,82 µF |
| Sicherheitsniveau | Kann Kategorie 4 erreichen entspricht ISO 13849-1; Kann PL = e erreichen entspricht ISO 13849-1; Typ 4 entspricht IEC 61496-1; SILCL 3 entspricht IEC 62061 |
| Konformitätskennzeichen | CE |
| Lokale Signalisierung | 1 LED grün mit PWR Markierung für Strom EIN; 1 LED grün mit RUN (Betrieb) Markierung für Betrieb (Status); 1 LED rot mit E IN Markierung für interner Fehler; 1 LED rot mit E EX Markierung für externer Fehler; 1 LED orange mit COM Markierung für Kommunikation; 1 LED blau mit EN Markierung für Master-Aktivierung; 8 LEDs gelb mit IN Markierung für Eingangsstatus; 2 LEDs grün/rot mit OUT Markierung fü |
| Anschlüsse - Klemmen | 6 Schraubklemmen unverlierbar, abnehmbare Klemmleiste |
| Kabel-Querschnitt | 0,2…1,5 mm² - AWG 24 - AWG 16 flexibel Kabelohne Kabelende; 0,2…2,5 mm² - AWG 24 - AWG 14 flexibel Kabelohne Kabelende; 0,25…1 mm² - AWG 23 - AWG 18 flexibel Kabelmit Aderendhülse, ohne Isolierkragen; 0,25…2,5 mm² - AWG 23 - AWG 14 flexibel Kabelmit Aderendhülse, mit Isolierkragen; 0,25…1,5 mm² - AWG 23 - AWG 16 flexibel Kabelmit Aderendhülse, ohne Isolierkragen; 0,5…1,5 mm² - AWG 20 - AWG 16 flex |
| Montagehalterung | Omega 35 mm DIN-Schiene entspricht EN 50022 |
| Tiefe | 114,5 mm |
| Höhe | 99 mm |
| Breite | 22,5 mm |
| Produktgewicht | 0,25 kg |
Montage15
| Normen | IEC 61508; ISO 13849-1; IEC 61496-1; IEC 61800-5-1; IEC 62061 |
|---|---|
| Produktzertifizierungen | cULus; RCM; TÜV |
| Schutzart (IP) | IP20 |
| Umgebungstemperatur Bei Betrieb | -10…55 °C |
| Umgebungstemperatur Bei Lagerung | -20…85 °C |
| Relative Luftfeuchtigkeit | 10…95 % |
| Verschmutzungsgrad | 2 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 kV entspricht IEC 61800-5-1 |
| Daten Bezüglich Sicherheit Und Zuverlässigkeit | PFHd = 6,06E-9 1/h; DC > 99 %; MTTFd < 100 Jahre hoch |
| Isolation | 250 V AC zwischen Stromversorgung und Gehäuse entspricht IEC 61800-5-1 |
| Überspannungskategorie | II |
| Elektromagnetische Verträglichkeit | Störfestigkeitsprüfung bei elektrostatischer Entladung - Teststufe: 6 kV (bei Kontakt) entspricht IEC 61000-4-2; Störfestigkeitsprüfung bei elektrostatischer Entladung - Teststufe: 20 kV (an der Luft) entspricht IEC 61000-4-2; Suszeptibilität gegen elektromagnetische Felder - Teststufe: 10 V/m (80 - 1.000 MHz) entspricht IEC 61000-4-3; Suszeptibilität gegen elektromagnetische Felder - Teststufe: 3 |
| Vibrationsfestigkeit | ± 0,35 mm (f= 10…55 Hz) entspricht IEC 61496-1 |
| Stoßfestigkeit | 10 Gn (Dauer = 16 ms) für 1.000 Stöße auf jeder Achse entspricht IEC 61496-1 |
| Lebensdauer | 20 Jahre |
Verpackungseinheiten6
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 16,510 cm |
| VPE 1 Breite | 13,462 cm |
| VPE 1 Länge | 5,080 cm |
| Verpackungsgewicht (Lbs) | 249,476 g |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
