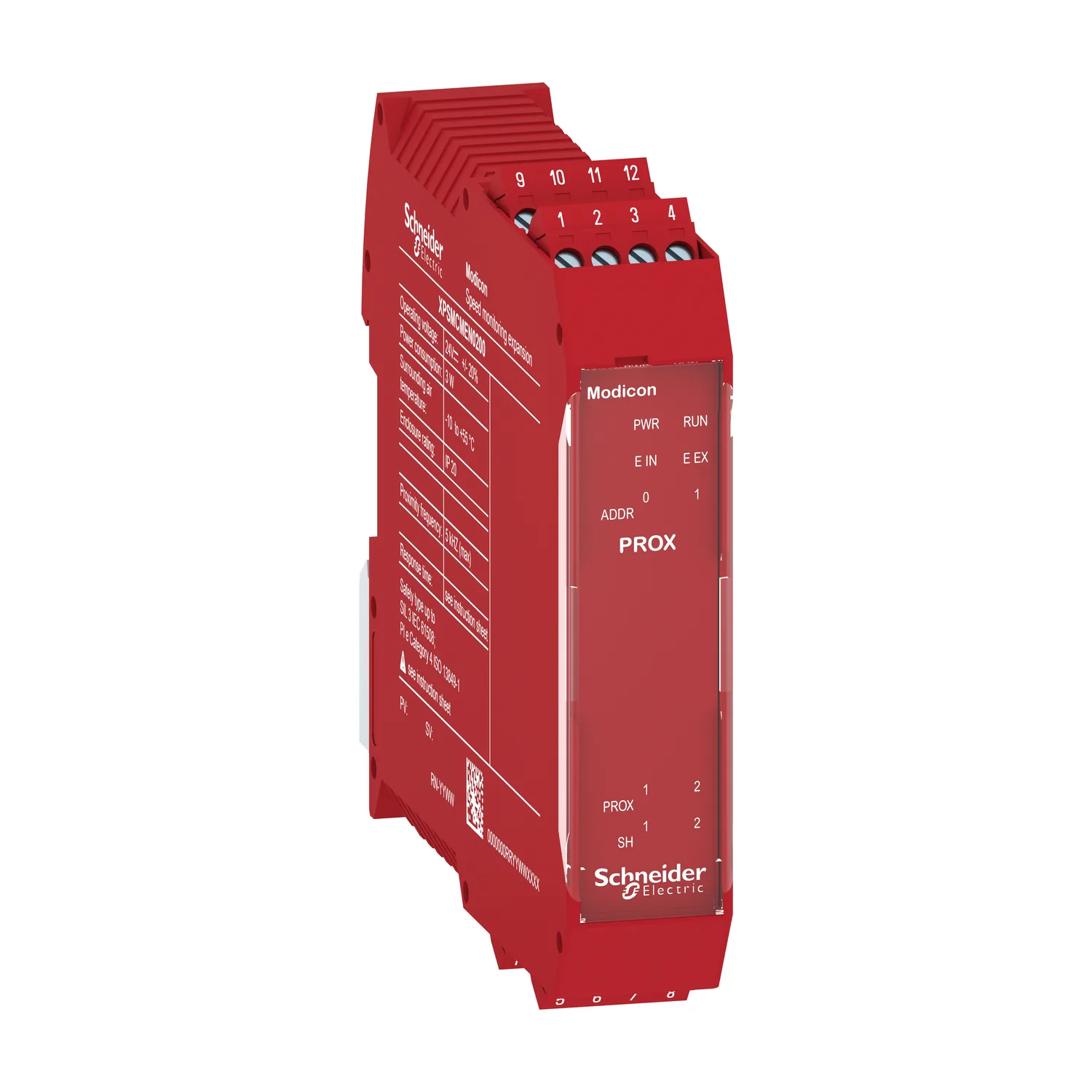

Drehzahl-Erweiterungsmodul Modicon XPSMCM, 2 Näherungsschalter, Schraubklemmen
Schneider XPSMCMEN0200, Drehzahl-Erweiterungsmodul Modicon XPSMCM, 2 Näherungsschalter, Schraubklemmen. Kategorie: Modicon MCM. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:XPSMCMEN0200
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:1,009.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Preventa Sicherheitstechnik
- Produkt- Oder Komponententyp
- Sicheres Modul zur Geschwindigkeitsüberwachung
- Kurzbezeichnung Des Geräts
- XPSMCM
- Elektrischer Anschluss
- Schraubklemme
Produktbeschreibung
Mit dem Modicon modularer Sicherheitscontroller XPSMCM lassen sich Sicherheitsanwendungen einfach konfigurieren und das System mit Modulen entsprechend der Anwendung flexibel erweitern. Dieses Erweiterungsmodul ermöglich die Auswertung von sicheren Drehzahlen und Drehrichtungen, um Funktionen wie Stillstand, SLS oder maximale Geschwindigkeit zu realisieren. An das Modul können 2 Sensoren über die Klemmen angeschlossen werden, welche die Drehbewegung in der Anwendung erfassen. Zur Anbindung an den internen Bus liegt der benötigte Rückwand-Busstecker der Verpackung bei. Das Modul verfügt über abziehbare Schraubklemmen. Dieses Erweiterungsmodul ist mit allen CPU-Versionen verwendbar. Zur Unterstützung Ihrer Nachhaltigkeitsziele werden detaillierte Informationen zu Materialinhalten, Umweltauswirkungen und Kreislaufwirtschaft bereitgestellt.
Hauptmerkmale
- Erweiterungsmodul für den modularen Sicherheitscontroller XPSMCM
- Modul zur sichere Drehzahlerfassung durch 2 Näherungsschalter
- Anschlüsse erfolgen über abziehbare Schraubklemmen
- Dieses Produkt ist Teil des Environmental Data Programms. Erfahren Sie mehr über die Umweltattribute dieses Produkts.
Technische Daten
Hauptmerkmale7
| Baureihe | Preventa Sicherheitstechnik |
|---|---|
| Produkt- Oder Komponententyp | Sicheres Modul zur Geschwindigkeitsüberwachung |
| Kurzbezeichnung Des Geräts | XPSMCM |
| Elektrischer Anschluss | Schraubklemme |
| [UH,nom] Bemessungs-Betriebsspannung | 24 V -20 - +20 % DC |
| Diskrete Eingangsspannung | 24 V DC |
| Funktion Des Moduls | Drehzahlüberwachung |
Zusatzmerkmale17
| Leistungsaufnahme In W | 3 W |
|---|---|
| Verlustleistung In W | 3 W |
| Integrierte Verbindungsart | Rückwand-Buserweiterung |
| Sicherheitsniveau | Kann Kategorie 4 erreichen entspricht ISO 13849-1; Kann PL = e erreichen entspricht ISO 13849-1; Typ 4 entspricht IEC 61496-1; SILCL 3 entspricht IEC 62061 |
| Konformitätskennzeichen | CE |
| Anzahl Der Klemmenblöcke | 4 |

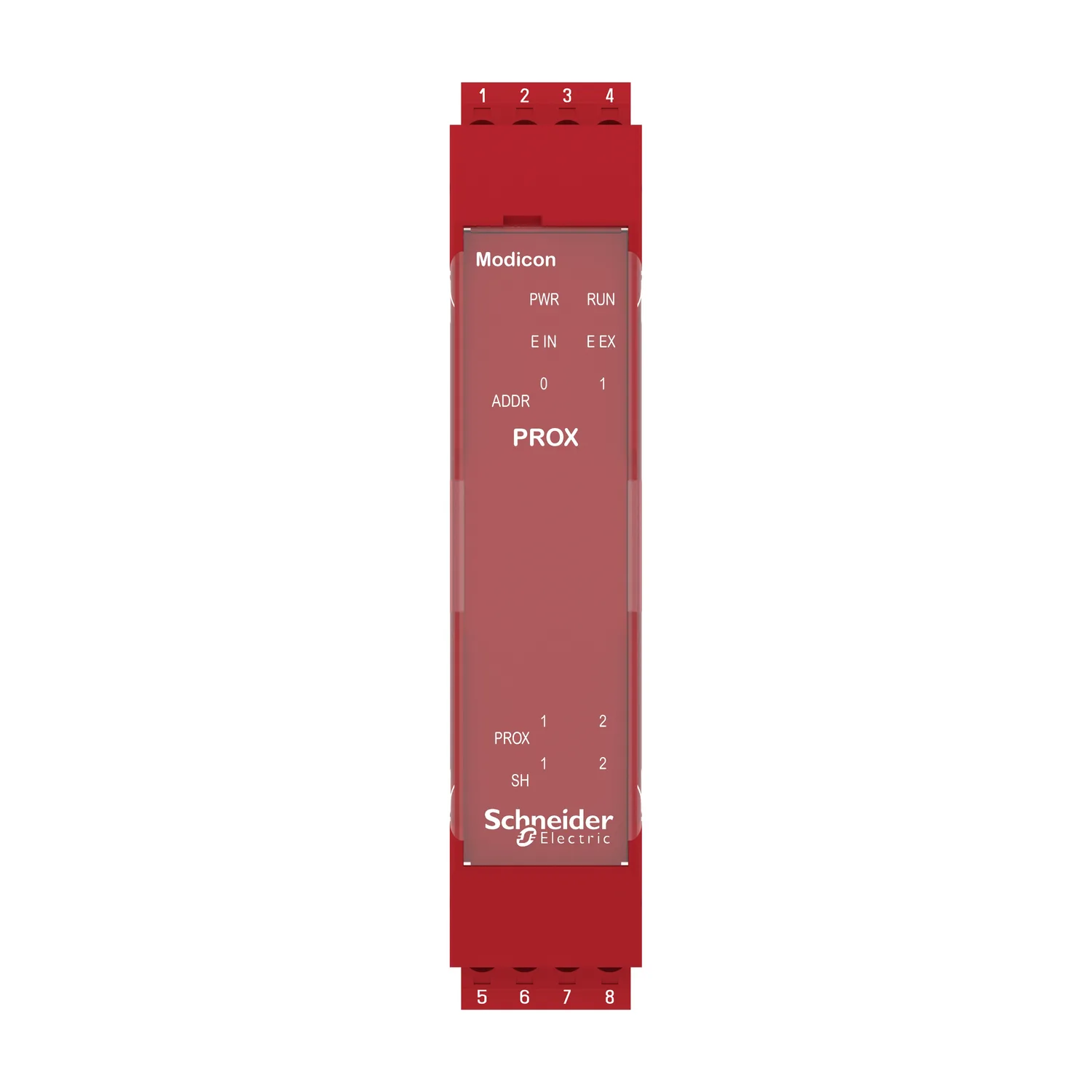

| Lokale Signalisierung | 1 LED grün mit PWR Markierung für Strom EIN; 1 LED grün mit RUN (Betrieb) Markierung für Betrieb (Status); 1 LED rot mit E IN Markierung für interner Fehler; 1 LED rot mit E EX Markierung für externer Fehler; 2 LEDs orange mit ADDR Markierung für Knoten-Adresse; 2 LEDs gelb mit PROX Markierung für Verbindungsstatus der Näherungssensoren; 2 LEDs gelb mit SH Markierung für Status der Drehzahlüberwac |
| Anschlüsse - Klemmen | 2 Schraubklemmen unverlierbar, abnehmbare Klemmleiste; 1 Schraubklemmen unverlierbar, abnehmbare Klemmleiste |
| Max. Eingangsfrequenz | 5 kHz für Sensor |
| Sensortyp | Induktiver Näherungssensor |
| Elektrischer Anschluss | 2 Stecker RJ45 entspricht EIA/TIA-568-A |
| Kabel-Querschnitt | 0,2…2,5 mm² flexibel Kabelohne Kabelende; 0,2…2,5 mm² starr Kabelohne Kabelende; 0,25…2,5 mm² flexibel Kabelmit Aderendhülse, mit Isolierkragen; 0,25…2,5 mm² flexibel Kabelmit Aderendhülse, ohne Isolierkragen; 0,2…1,5 mm² flexibel Kabelohne Kabelende; 0,25…1 mm² flexibel Kabelmit Aderendhülse, ohne Isolierkragen; 0,5…1,5 mm² flexibel Kabelmit Aderendhülse, mit Isolierkragen für 2 Adern; 0,2…1 mm² |
| Montagehalterung | Omega 35 mm DIN-Schiene entspricht EN 50022 |
| Tiefe | 22,5 mm |
| Höhe | 99 mm |
| Breite | 114,5 mm |
| Produktgewicht | 0,23 kg |
Montage14
| Normen | IEC 62061; IEC 61800-5-1; IEC 61496-1; ISO 13849-1; IEC 61508 |
|---|---|
| Produktzertifizierungen | cULus; TÜV; RCM |
| Schutzart (IP) | IP20 (Gehäuse) |
| Umgebungstemperatur Bei Betrieb | -10…55 °C |
| Umgebungstemperatur Bei Lagerung | -20…85 °C |
| Relative Luftfeuchtigkeit | 10…95 % |
| Verschmutzungsgrad | 2 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 kV entspricht IEC 61800-5 |
| Isolation | 250 V AC zwischen Stromversorgung und Gehäuse entspricht IEC 61800-5-1 |
| Überspannungskategorie | II |
| Elektromagnetische Verträglichkeit | Störfestigkeitsprüfung bei elektrostatischer Entladung - Teststufe: 6 kV (bei Kontakt) entspricht IEC 61000-4-2; Störfestigkeitsprüfung bei elektrostatischer Entladung - Teststufe: 20 kV (an der Luft) entspricht IEC 61000-4-2; Suszeptibilität gegen elektromagnetische Felder - Teststufe: 10 V/m (80 - 1.000 MHz) entspricht IEC 61000-4-3; Suszeptibilität gegen elektromagnetische Felder - Teststufe: 3 |
| Vibrationsfestigkeit | ± 0,35 mm (f= 10…55 Hz) entspricht IEC 61496-1 |
| Stoßfestigkeit | 10 Gn (Dauer = 16 ms) für 1.000 Stöße auf jeder Achse entspricht IEC 61496-1 |
| Lebensdauer | 20 Jahre |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 4,6 cm |
| VPE 1 Breite | 12,2 cm |
| VPE 1 Länge | 16,2 cm |
| Verpackungsgewicht (Lbs) | 224,0 g |
| VPE 2 Art | S01 |
| VPE 2 Menge | 6 |
| VPE 2 Höhe | 15,0 cm |
| VPE 2 Breite | 15,0 cm |
| VPE 2 Länge | 40,0 cm |
| VPE 2 Gewicht | 1,6 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
