Schneider

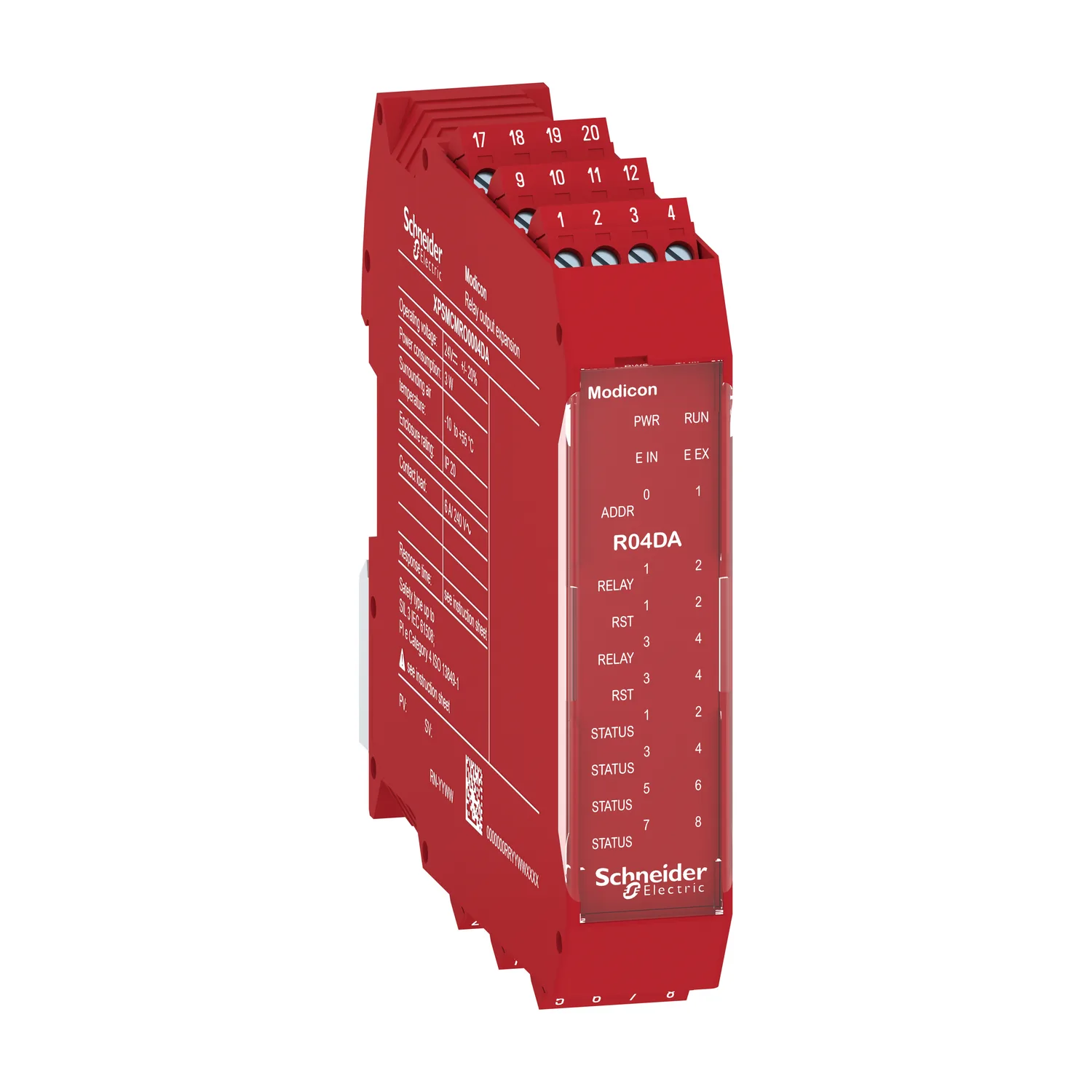

Relais-Ausgangserweiterung Modicon XPSMCM, 4 sichere Relais + 8 Statusausgänge, Schraubklemme
Schneider XPSMCMRO0004DA, Relais-Ausgangserweiterung Modicon XPSMCM, 4 sichere Relais + 8 Statusausgänge, Schraubklemme. Kategorie: Modicon MCM. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:XPSMCMRO0004DA
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:1,245.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Preventa Sicherheitstechnik
- Produkt- Oder Komponententyp
- Sicheres Relaisausgangsmodul
- Kurzbezeichnung Des Geräts
- XPSMCM
- Elektrischer Anschluss
- Schraubklemme
Produktbeschreibung
Mit dem Modicon modularer Sicherheitscontroller XPSMCM lassen sich Sicherheitsanwendungen einfach konfigurieren und das System mit Modulen entsprechend der Anwendung flexibel erweitern. Dieses Erweiterungsmodul hat 4 sicheren Relais-Schliesserausgängen. Zusätzlichen stehen 8 Statusausgänge und 4 Eingänge für den Rückführkreis (EDM) und Start zur Verfügung. Zur Anbindung an den internen Bus liegt der benötigte Rückwand-Busstecker der Verpackung bei. Das Modul verfügt über abziehbare Schraubklemmen. Dieses Erweiterungsmodul ist mit allen CPU-Versionen verwendbar. Zur Unterstützung Ihrer Nachhaltigkeitsziele werden detaillierte Informationen zu Materialinhalten, Umweltauswirkungen und Kreislaufwirtschaft bereitgestellt.
Hauptmerkmale
- Erweiterungsmodul für den modularen Sicherheitscontroller XPSMCM
- Modul mit 4 sichere Relaisausgänge als Schliesser und 8 Meldeausgänge
- Ansteuerung des Moduls erfolgt über den Rückwandbus
- Anschlüsse erfolgen über abziehbare Federzugklemmen
Technische Daten
Hauptmerkmale8
| Baureihe | Preventa Sicherheitstechnik |
|---|---|
| Produkt- Oder Komponententyp | Sicheres Relaisausgangsmodul |
| Kurzbezeichnung Des Geräts | XPSMCM |
| Elektrischer Anschluss | Schraubklemme |
| [UH,nom] Bemessungs-Betriebsspannung | 24 V -20 - +20 % DC |
| Anzahl Der Ausgänge | 4 Relais |
| Anzahl Diskrete Ausgänge | 8 fester Zustand bei 125 mA (Diagnose) |
| Funktion Des Moduls | Überwachung der Sicherheitsaktoren für Relaisausgang |
Zusatzmerkmale21
| Max. Verlustleistung In W | 3 W |
|---|---|
| Integrierte Verbindungsart | Rückwand-Buserweiterung |
| Schaltspannung | 10 V DC |
| Zugehörige Absicherung | 3,5 A, träge |
| Sicherheitsniveau | Kann Kategorie 4 erreichen entspricht ISO 13849-1; Kann PL = e erreichen entspricht ISO 13849-1; Kann SIL 3 erreichen entspricht IEC 61508; SILCL 3 entspricht IEC 62061 |
| Konformitätskennzeichen | CE |
| Ausgangstyp | Relais, 4 Schließer Schaltkreis(e), spannungsfrei |
| Menge Pro Satz | 1 |
| Schaltzeit | 12 ms |
| Max. Schaltspannung | 400 V AC; 250 V DC |
| Min. Schaltstrom | 20 mA |
| Max. Schaltstrom | 6 A |

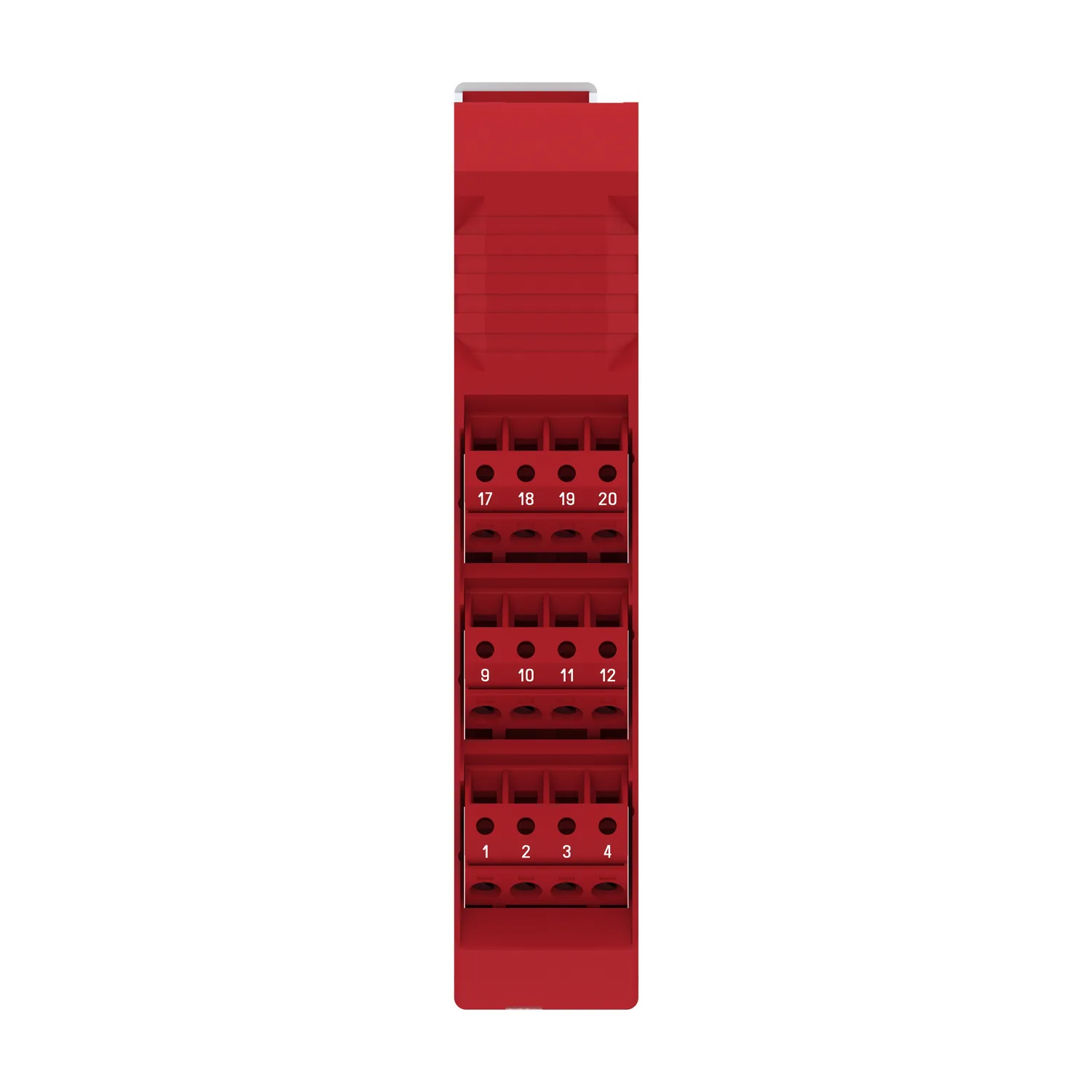

| Anzahl Der Klemmenblöcke | 6 |

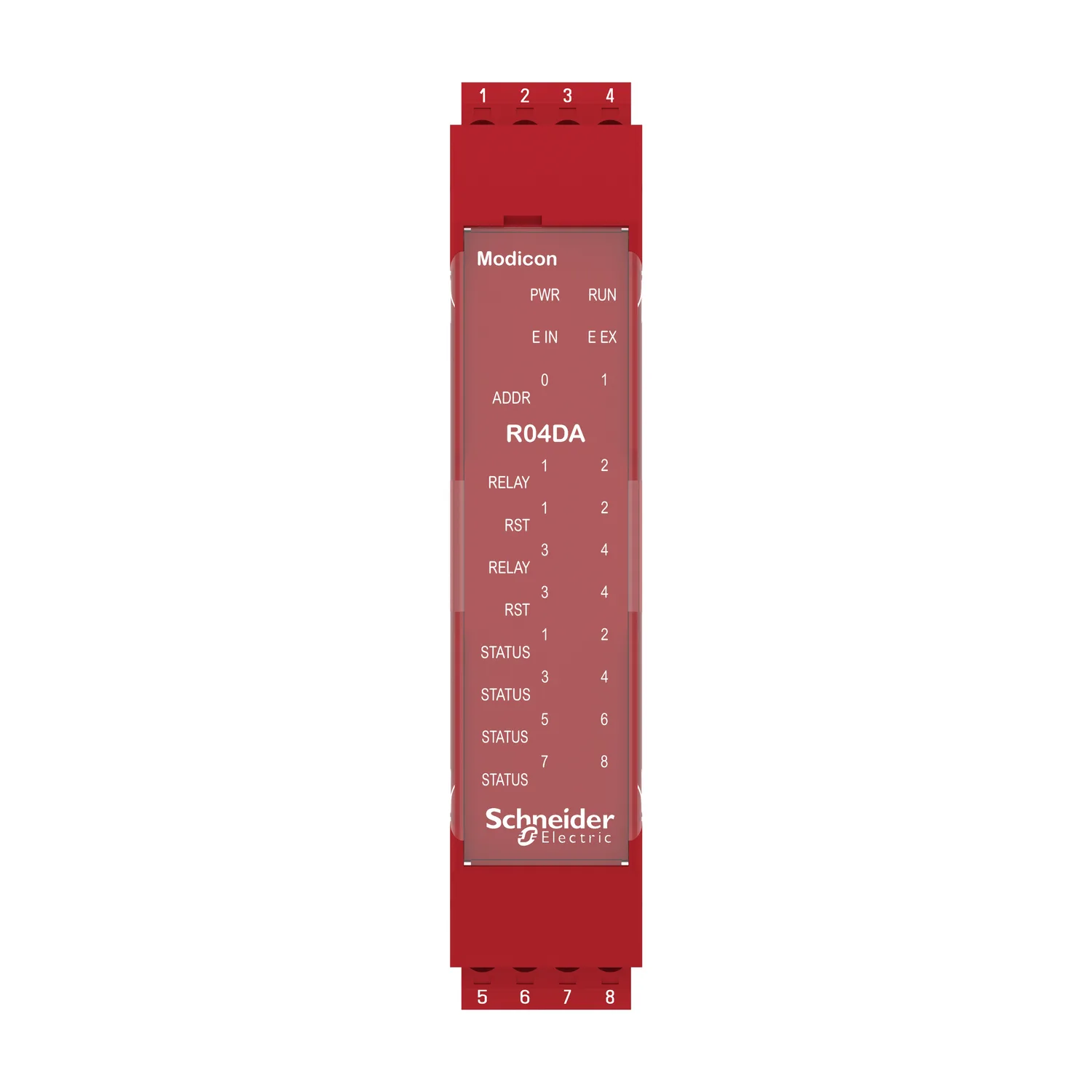

| Lokale Signalisierung | 1 LED grün mit PWR Markierung für Strom EIN; 1 LED grün mit RUN (Betrieb) Markierung für Betrieb (Status); 1 LED rot mit E IN Markierung für interner Fehler; 1 LED rot mit E EX Markierung für externer Fehler; 2 LEDs orange mit ADDR Markierung für Knoten-Adresse; 4 LEDs grün/rot mit RELAY K1 - K4 Markierung für Relais-Kontakt; 4 LEDs gelb mit RST Markierung für Reset erforderlich; 8 LEDs gelb mit S |
| Anschlüsse - Klemmen | 2 Schraubklemmen unverlierbar, abnehmbare Klemmleiste; 1 Schraubklemmen unverlierbar, abnehmbare Klemmleiste |
| Kabel-Querschnitt | 0,2…1,5 mm² - AWG 24 - AWG 16 flexibel Kabelohne Kabelende; 0,2…2,5 mm² - AWG 24 - AWG 14 flexibel Kabelohne Kabelende; 0,25…1 mm² - AWG 23 - AWG 18 flexibel Kabelmit Aderendhülse, ohne Isolierkragen; 0,25…2,5 mm² - AWG 23 - AWG 14 flexibel Kabelmit Aderendhülse, mit Isolierkragen; 0,25…2,5 mm² - AWG 23 - AWG 14 flexibel Kabelmit Aderendhülse, ohne Isolierkragen; 0,5…1,5 mm² - AWG 20 - AWG 16 flex |
| Montagehalterung | Omega 35 mm DIN-Schiene entspricht EN 50022 |
| Breite | 22,5 mm |
| Höhe | 99 mm |
| Tiefe | 114,5 mm |
| Produktgewicht | 0,33 kg |
Montage17
| Normen | IEC 61800-5-1; ISO 13849-1; IEC 61508; IEC 62061 |
|---|---|
| Produktzertifizierungen | cULus; TÜV; RCM |
| Schutzart (IP) | IP20 |
| Umgebungstemperatur Bei Betrieb | -10…55 °C |
| Umgebungstemperatur Bei Lagerung | -20…85 °C |
| Relative Luftfeuchtigkeit | 10…95 % |
| Verschmutzungsgrad | 2 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 kV entspricht IEC 61800-5-1 |
| Daten Bezüglich Sicherheit Und Zuverlässigkeit | B10d = 300.000 Anwendungskategorie AC-15 230 V, , <3 A entspricht ISO 13849-1; B10d = 750.000 Anwendungskategorie AC-15 230 V, , <1 A entspricht ISO 13849-1; B10d = 10.000.000 Anwendungskategorie DC-13 24 V, , <2 A entspricht ISO 13849-1 |
| Isolation | 250 V AC zwischen Stromversorgung und Gehäuse entspricht IEC 61800-5-1 |
| Überspannungskategorie | II |
| Elektromagnetische Verträglichkeit | Störfestigkeitsprüfung bei elektrostatischer Entladung - Teststufe: 6 kV (bei Kontakt) entspricht IEC 61000-4-2; Störfestigkeitsprüfung bei elektrostatischer Entladung - Teststufe: 20 kV (an der Luft) entspricht IEC 61000-4-2; Suszeptibilität gegen elektromagnetische Felder - Teststufe: 10 V/m (80 - 1.000 MHz) entspricht IEC 61000-4-3; Suszeptibilität gegen elektromagnetische Felder - Teststufe: 3 |
| Vibrationsfestigkeit | ± 0,35 mm (f= 10…55 Hz) entspricht IEC 61496-1 |
| Stoßfestigkeit | 10 Gn für 16 ms (1.000 Stöße auf jeder Achse) entspricht IEC 61496-1 |
| Elektrische Lebensdauer | 20000000 Zyklen |
| Mechanische Lebensdauer | 20000000 Zyklen |
| Lebensdauer | 20 Jahre |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 4,4 cm |
| VPE 1 Breite | 15,8 cm |
| VPE 1 Länge | 12,2 cm |
| Verpackungsgewicht (Lbs) | 308,0 g |
| VPE 2 Art | S01 |
| VPE 2 Menge | 6 |
| VPE 2 Höhe | 15,0 cm |
| VPE 2 Breite | 15,0 cm |
| VPE 2 Länge | 40,0 cm |
| VPE 2 Gewicht | 2,11 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
