Sicherheitsrelais Harmony Universal, 8Funktionen, 6Kreise/12Kanäle, PLe/Kat4/SIL3, 3S 1Ö, Diagnose, 24VAC 24VDC, Schraub

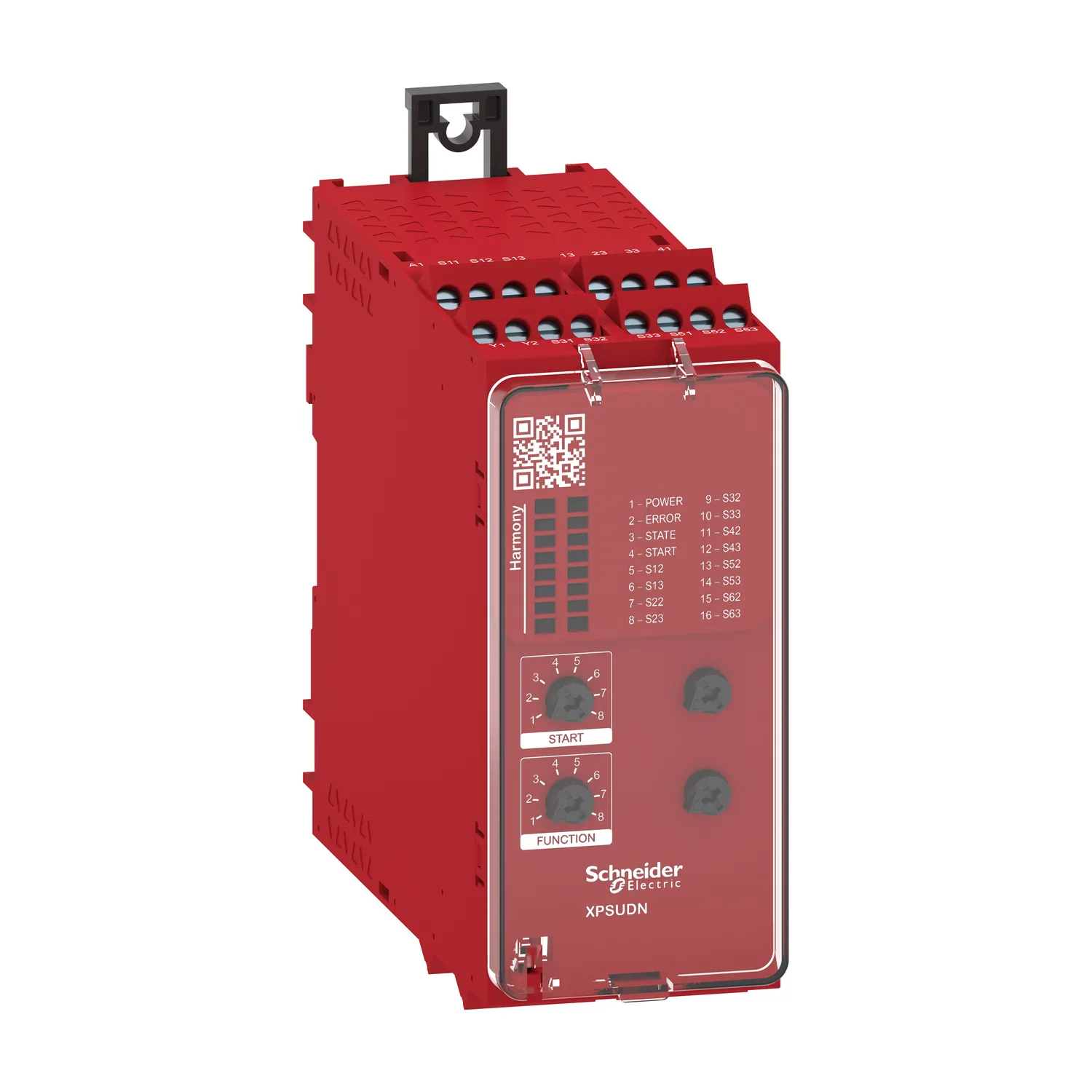

Schneider XPSUDN13AP, Sicherheitsrelais Harmony Universal, 8Funktionen, 6Kreise/12Kanäle, PLe/Kat4/SIL3, 3S 1Ö, Diagnose, 24VAC 24VDC, Schraub. Kategorie: Harmony XPS. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:XPSUDN13AP
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:554.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Harmony Sicherheitsautomatisierung
- Produkt- Oder Komponententyp
- Sicherheitsmodul
- Bezeichnung Des Sicherheitsmoduls
- XPSUDN
- [UH,nom] Bemessungs-Betriebsspannung
- 24 V AC -15 - +10 %; 24 V DC -20 - +20 %
Produktbeschreibung
Die Sicherheitsrelais Harmony XPS Universal sind in unterschiedlichen Sicherheitsanwendungen dank ihrer wählbaren Sicherheitsfunktion und Startoption per frontseitigen Drehschaltern optimal einsetzbar. Dadurch reduziert sich die Variantenvielfalt der benötigten Geräte und mit der Diagnosefunktion lassen sich Zustände einfach an eine SPS übertragen, so daß Stillstandszeiten durch eindeutige Fehlerangaben verringert werden. Aus 8 wählbaren Sicherheitsfunktionen läßt sich die benötigte Funktion einfach einstellen. An den Eingängen können mechanische Kontakte von Not-Aus/Halt-Tastern, Positions- oder Magnetschaltern, sowie elektronische PNP-Sensoren, Lichtvorhänge oder RFID-Sicherheitsschalter mit OSSD-Ausgängen angeschlossen werden. Eine Sicherheitsfunktion kann über die 12 Eingänge in 6x zweikanaliger (redundanter) Ausführung betrieben werden. Für die Startfunktion stehen der automatische, manuelle oder überwachte Start sowie optionaler Anlauftest zur Verfügung. Dieses Sicherheitsschaltgerät verfügt am Ausgang über 3 sichere Relais-Schließerkontakte, 1 Öffnerkontakt und 1 Diagnosemeldung. Mit Hilfe der qualifizierten Diagnose werden Zustände und Fehler mittels eines Telegramms per Direktverdrahtung an einen Standardeingang einer SPS übertragen. Ein vorgefertigter Funktionsbaustein für gängige Steuerungssysteme wertet diese Meldungen auswerten, so daß der Bediener am Maschinendisplay umfassend informiert wird. Soll die Anzahl der Ausgänge erhöht werden, kann die Erweiterung XPSUEP14AP einfach seitlich über einen integrierten Steckverbinder angeschlossen und auf die Querverdrahtung zeitsparend verzichtet werden. Die Versorgungsspannung beträgt 24 VAC/DC und die Anschlüsse erfolgen über abziehbare Schraubklemmen. Anwendung bis zum Sicherheitsniveau PL e in Kategorie 4 oder SIL3 lassen sich realisieren. Vielfältige Zulassungen ermöglichen den internationalen Einsatz. Die Montage erfolgt durch aufrasten auf eine Hutschiene oder per Schraubbefestigung auf Montageplatten. Zum Schutz der Einstellungen unter der transparenten Abdeckung ist ein eindeutig nummeriertes Verriegelungsband beigefügt.
Hauptmerkmale
- Universelles Sicherheitsrelais / Sicherheitsschaltgerät für Anwendung bis PL e/Kat 4/SIL3

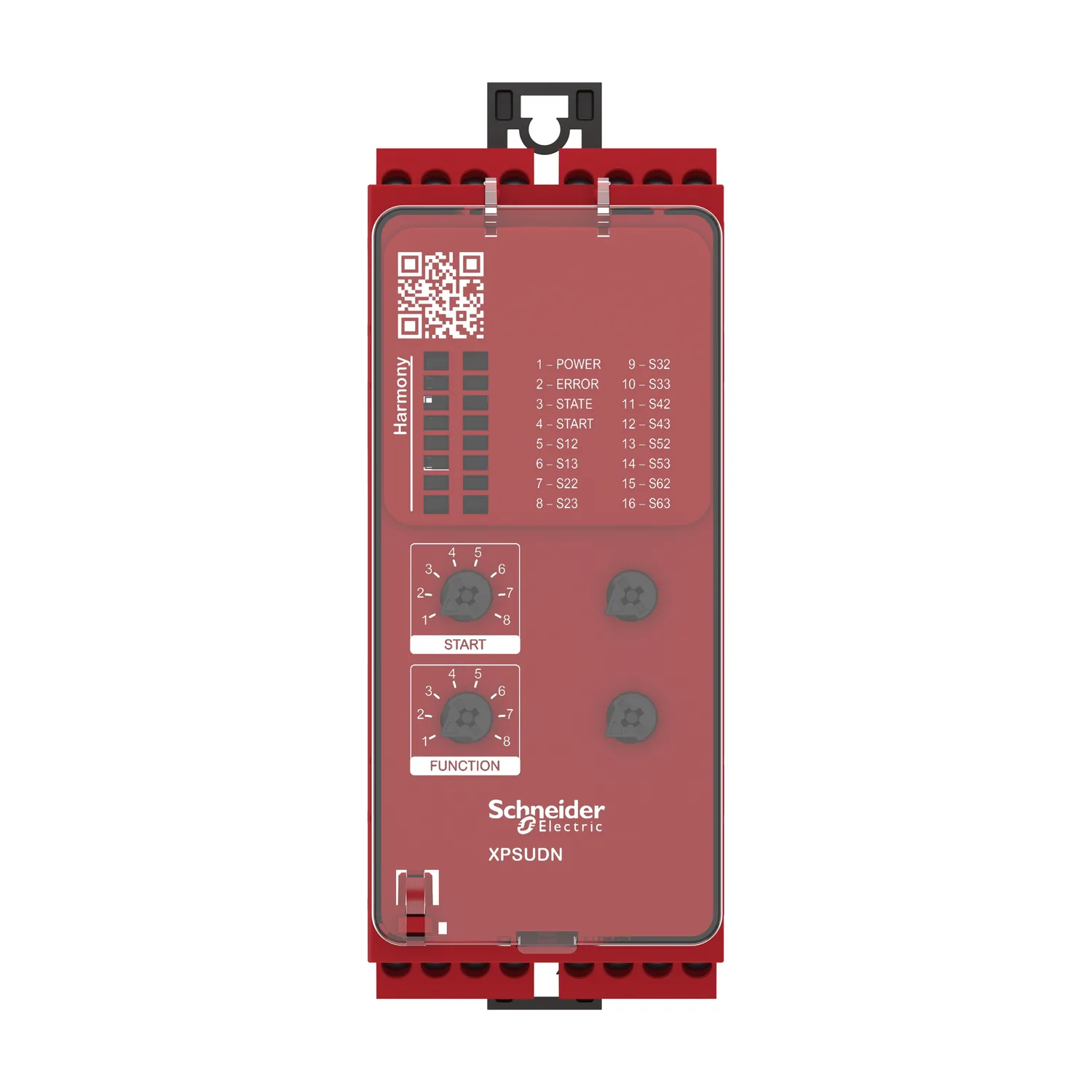

- Einstellbare Sicherheitsfunktion und Startbedingung über frontseitige Drehschalter
- Für Not-Aus/Halt, Schalter, PNP-Sensoren, OSSD-Ausgänge
- 12 Eingänge für 6 redundante gleiche Sicherheitsfunktionen reduziert die Geräteanzahl
- Startbedingung mit Rückführkreis (EDM): automatisch, manuell, überwacht, sowie Anlauftest
Technische Daten
Hauptmerkmale10
| Baureihe | Harmony Sicherheitsautomatisierung |
|---|---|
| Produkt- Oder Komponententyp | Sicherheitsmodul |
| Bezeichnung Des Sicherheitsmoduls | XPSUDN |
| Anwendung Des Sicherheitsmoduls | Überwachung antivalenter Kontakte; Für Überwachung von Not-Halt, Schutztür und Lichtvorhang |
| Funktion Des Moduls | Not-Halt mit 2 Ö; Schutztürüberwachung mit 1 oder 2 Endschaltern; Überwachung von 2 PNP-Sensoren; Überwachung Magnetschalter; Überwachung Lichtvorhang; RFID-Sicherheitsschalter; Überwachung einer berührungslos wirkenden Schutzeinrichtung (BWS/ESPE); Näherungsschalterüberwachung |
| Sicherheitsniveau | Kann PL e/Kategorie 4 erreichen für Relais-Schließerkontakt entspricht ISO 13849-1; Kann SILCL 3 erreichen für Relais-Schließerkontakt entspricht IEC 62061; Kann SIL 3 erreichen für Relais-Schließerkontakt entspricht IEC 61508; Bis zu PL c/Kategorie 1 für Relais-Öffnerkontakt entspricht ISO 13849-1; Bis zu SILCL1 für Relais-Öffnerkontakt entspricht IEC 62061; Kann SIL 1 erreichen für Relais-Öffner |
| Daten Bezüglich Sicherheit Und Zuverlässigkeit | MTTFd > 30 Jahre entspricht ISO 13849-1; Dcavg >= 99 % entspricht ISO 13849-1; PFHd = 0,88E-09 entspricht ISO 13849-1; HFT = 1 entspricht IEC 62061; PFHd = 0,88E-09 entspricht IEC 62061; SFF > 99% entspricht IEC 62061; HFT = 1 entspricht IEC 61508-1; PFHd = 0,88E-09 entspricht IEC 61508-1; SFF > 99% entspricht IEC 61508-1; Typ = B entspricht IEC 61508-1 |
| Stromkreistyp | Öffnerpaar; PNP-Paar; Antivalentes Paar; OSSD-Paar |

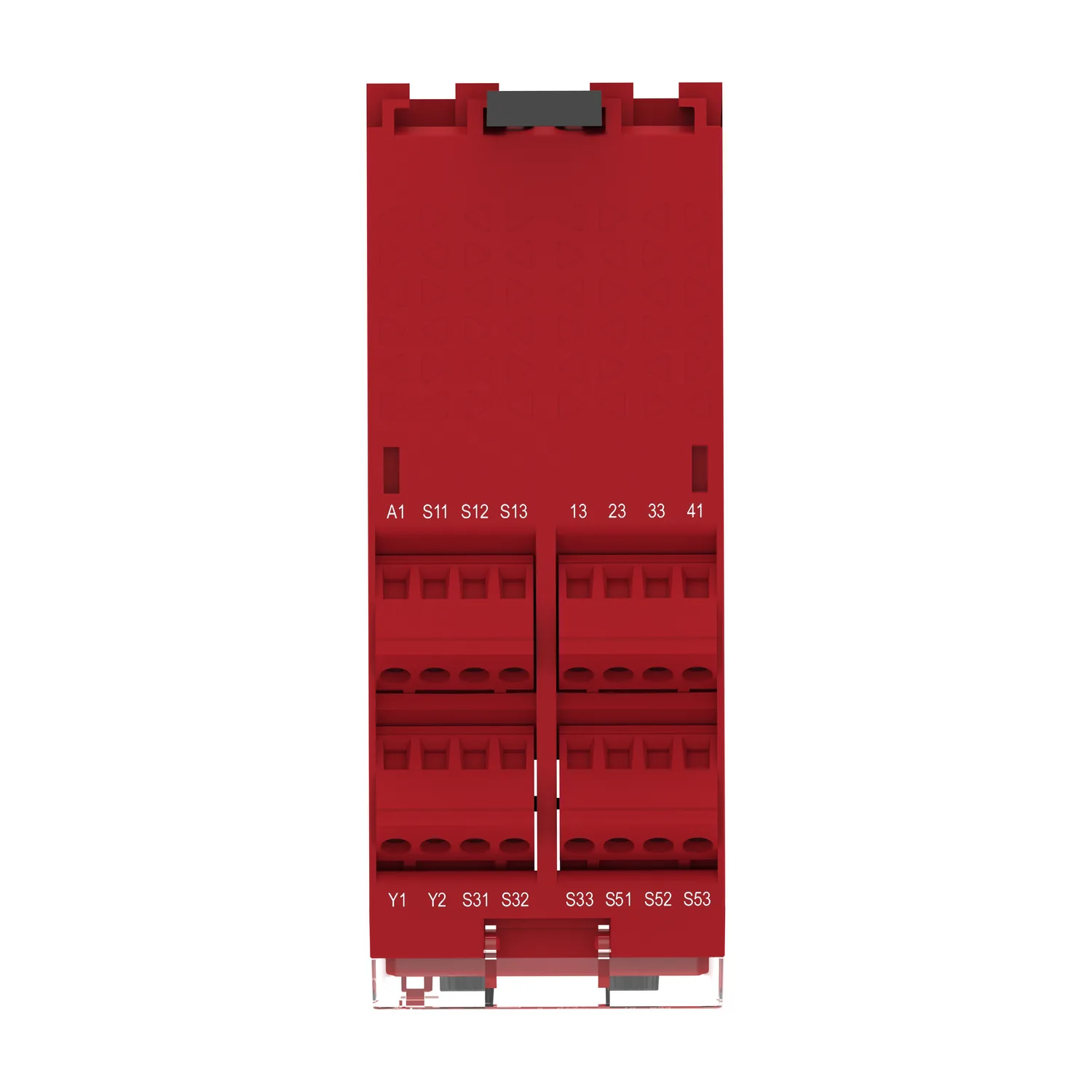

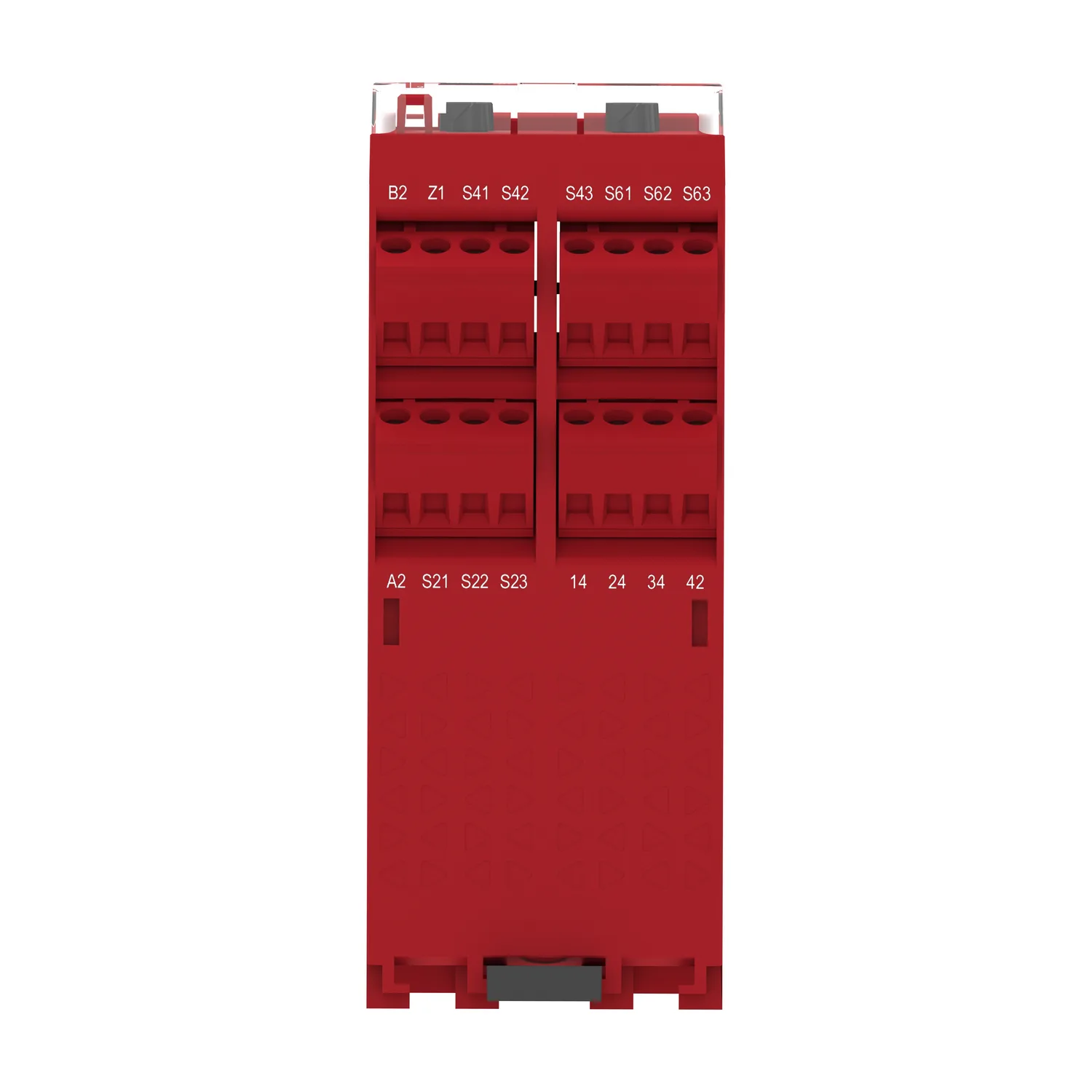

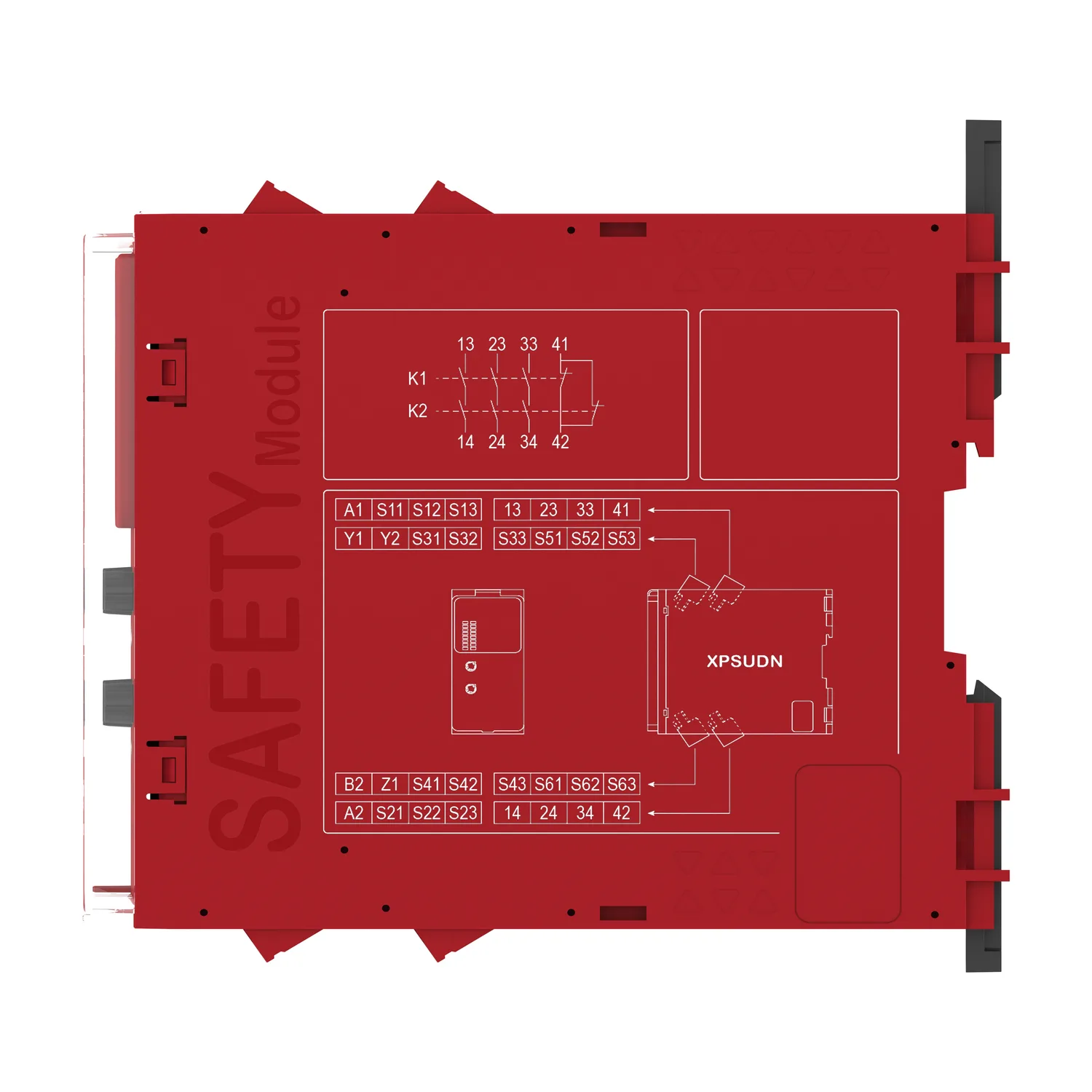

| Anschlüsse - Klemmen | Abnehmbare Schraubklemmleiste, 0,2 - 2,5 mm² starr oder flexibel; Abnehmbare Schraubklemmleiste, 0,25 - 2,5 mm² flexibel mit Aderendhülse Einzelader; Abnehmbare Schraubklemmleiste, 0,2 - 1,5 mm² starr oder flexibel Doppelader; Abnehmbare Schraubklemmleiste, 2x 0,25-1 mm² flexibel mit Aderendhülse ohne Aderendhülse, mit Isolierkragen; Abnehmbare Schraubklemmleiste, 2x 0,5-1,5 mm² flexibel mit Adere |
| [UH,nom] Bemessungs-Betriebsspannung | 24 V AC -15 - +10 %; 24 V DC -20 - +20 % |
Zusatzmerkmale25
| Synchronisationszeit Zwischen Den Eingängen | 0,5 s; 2 s; 2,2 s; 4 s |
|---|---|
| Art Des Starts | Automatisch/manuell/überwacht |
| Leistungsaufnahme In W | 4,5 W 24 V DC |
| Leistungsaufnahme In VA | 10,5 VA 24 V AC 50/60 Hz |
| Eingangsschutztyp | Intern, elektronisch |
| Sicherheitsausgänge | 3 S + 1 Ö |
| Sicherheitseingänge | 6 Sicherheitseingang 24 V DC 5 mA |
| Maximaler Leitungswiderstand | 500 Ohm |
| Eingangs-Kompatibilität | Öffnerkreis entspricht ISO 14119; Positionsschalter entspricht ISO 14119; Mechanischer Kontakt entspricht ISO 14119; Öffnerkreis entspricht ISO 13850; Antivaltenes Paar entspricht ISO 14119; OSSD-Paar entspricht IEC 61496-1-2; 3-polige PNP-Näherungsschalter |
| Nennbetriebsstrom Ie | 5 A AC-1 für Relais-Schließerkontakt; 3 A AC-15 für Relais-Schließerkontakt; 5 A DC-1 für Relais-Schließerkontakt; 3 A DC-13 für Relais-Schließerkontakt; 3 A AC-1 für Relais-Öffnerkontakt; 1 A AC-15 für Relais-Öffnerkontakt; 3 A DC-1 für Relais-Öffnerkontakt; 1 A DC-13 für Relais-Öffnerkontakt |
| Steuerausgänge | 7 Ein/Aus konfigurierbar gepulster Ausgang |
| Eingangs-/Ausgangstyp | Gepulster Halbleiterausgang für Diagnose 24 V DC, 20 mA Z1, nicht sicherheitsrelevant |
| [Ith] Konventioneller Thermischer Strom In Freier Luft | 16 A |
| Zugehörige Absicherung | 10 A gG für Schließerrelais Ausgangskreis entspricht IEC 60947-1; 4 A gG für Öffnerrelais Ausgangskreis entspricht IEC 60947-1 |
| Min. Ausgangsstrom | 10 mA für Relaisausgang |
| Min. Ausgangsspannung | 12 V für Relaisausgang |
| Max. Reaktionszeit Bei Geöffnetem Eingang | 20 ms |
| [Ui] Bemessungs-Isolationsspannung | 250 V (Verschmutzungsgrad 2) entspricht IEC 60947-1 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 kV Überspannungskategorie II entspricht IEC 60947-1 |
| Lokale Signalisierung | LED (grün) für Strom EIN; LED (rot) für Fehler; LED (gelb) für Start; LED (gelb) für Sicherheitsstatus; LED (gelb) für Sicherheitseingang S12; LED (gelb) für Sicherheitseingang S13; LED (gelb) für Sicherheitseingang S22; LED (gelb) für Sicherheitseingang S23; LED (gelb) für Sicherheitseingang S32; LED (gelb) für Sicherheitseingang S33; LED (gelb) für Sicherheitseingang S42; LED (gelb) für Sicherhe |
| Montagehalterung | 35 mm symmetrische DIN-Schiene |
| Tiefe | 120 mm |
| Höhe | 100 mm |
| Breite | 45 mm |
| Produktgewicht | 0,350 kg |
Montage6
| Normen | IEC 60947-5-1; IEC 61508-1 Norm der funktionalen Sicherheit; IEC 61508-2 Norm der funktionalen Sicherheit; IEC 61508-3 Norm der funktionalen Sicherheit; IEC 61508-4 Norm der funktionalen Sicherheit; IEC 61508-5 Norm der funktionalen Sicherheit; IEC 61508-6 Norm der funktionalen Sicherheit; IEC 61508-7 Norm der funktionalen Sicherheit; ISO 13849-1 Norm der funktionalen Sicherheit; IEC 62061 Norm de |
|---|---|
| Produktzertifizierungen | TÜV; cULus |
| Schutzart (IP) | IP20 entspricht IEC 60947-1 (Klemmen); IP40 entspricht IEC 60947-1 (Gehäuse); IP54 entspricht IEC 60947-1 (Installationsbereich) |
| Umgebungstemperatur Bei Betrieb | -25…50 °C bei 24 VAC; -25…55 °C bei 24 VDC |
| Umgebungstemperatur Bei Lagerung | -25…85 °C |
| Relative Luftfeuchtigkeit | 5…95 % nicht kondensierend |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 6,500 cm |
| VPE 1 Breite | 15,500 cm |
| VPE 1 Länge | 13,500 cm |
| Verpackungsgewicht (Lbs) | 416,000 g |
| VPE 2 Art | S03 |
| VPE 2 Menge | 16 |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 7,217 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
