Telemecanique Sensors
Kapazitiver Sensor, XT, M30, Kunststoff, Sn 15 mm, NPN, Schließer, Kabel 2 m, 12...24 VDC, nicht bündig, 3-Draht
Telemecanique Sensors XT230A1NAL2, Kapazitiver Sensor, XT, M30, Kunststoff, Sn 15 mm, NPN, Schließer, Kabel 2 m, 12...24 VDC, nicht bündig, 3-Draht. Kategorie: Capacitive sensors XT. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:XT230A1NAL2
- Hersteller / Marke:Telemecanique Sensors
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:82.00 EUR (Request a quote)
Wichtige Eigenschaften
- Produktserie
- OsiSense XT
- Sensortyp
- Kapazitiver Näherungsschalter
- Sensorname
- XT2
- Sensordesign
- Zylinder M30
Produktbeschreibung

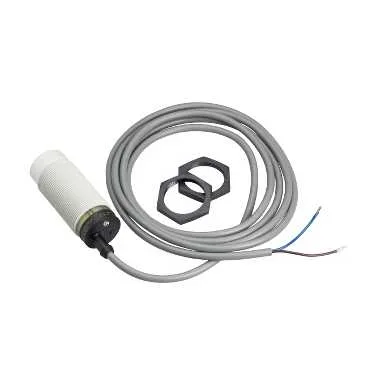

Es handelt sich um einen zylindrischen kapazitiven M30-Näherungsschalter der Serie OsiSense XT von Telemecanique Sensors. Dieser 3-Draht-NPN-NO-Sensor mit einem nominalen Schaltabstand von 15 mm ist mit einem Kunststoffgehäuse und einem 2-Meter-Kabel ausgestattet. Die Empfindlichkeit des mit einer Versorgungsspannung von 12...24 V DC betriebenen Produkts kann über ein Potentiometer eingestellt werden.
Technische Daten
| Produktserie | OsiSense XT |
|---|---|
| Sensortyp | Kapazitiver Näherungsschalter |
| Produktspezifische Anwendung | Erkennung von isolierenden und leitfähigen Materialien |
| Sensorname | XT2 |
| Sensordesign | Zylinder M30 |
| Größe | 74,5 mm |
| Gehäusetyp | Fest |
| Einbaubarkeit Des Detektors | Nicht bündig einbaubar |
| Material | Kunststoff |
| Gehäusematerial | Kunststoff |
| Typ Des Ausgangssignals | Diskret |
| Verdrahtungstechnik | 3-Draht |
| [Sn] Nominaler Schaltabstand | 15 mm |
| Digitale Ausgangsfunktion | 1 Schließer |
| Typ Des Ausgangstromkreises | DC |
| Typ Des Digitalen Ausgangs | NPN |
| Elektrischer Anschluss | Kabel |
| Kabellänge | 2 m |
| [Us] Nominale Versorgungsspannung | 12...24 V DC mit Verpolungsschutz |
| Verzögerungsreaktion | < 10 ms |
| IP-Schutzart | IP67 doppelte Isolierung Konformitätsstandard IEC 60529 |
| ISO-Gewinde | M30 x 1,5 |
| Erfassungsfläche | Vorderseite |
| [Sa] Sicherer Arbeitsabstand | 0...11 mm |
| Einstellbereich | 0...17 mm |
| Differentieller Weg | < 1...20 % Sr |
| Wiederholgenauigkeit | < % 5 Sr |
| Kabelisolationsmaterial | PVC |
| Status-LED | 1 LED (gelb) für Ausgangszustandsanzeige |
| Versorgungsspannungsgrenzen | 10...30 V DC |
| Schutzart | Kurzschlussschutz |
| Spannungsfall | < 2,5 V (geöffnet) |
| Stromaufnahme | < 15 mA |
| Verzögerung Beim Einschalten | < 100 ms |
| Verzögerung Beim Wiederanlauf | < 10 ms |
| Maximaler Schaltstrom | 200 mA |
| Kennzeichnung | CE |
| Einstellung | Empfindlichkeit über Potentiometer |
| Gewindelänge | 48.5 mm |
| Länge | 74.5 mm |
| Produktgewicht | 0.27 kg |
| Standards | EN/IEC 60947-5-2 |
| Produkttzertifizierungen | CULus |
| Umgebungstemperatur Bei Betrieb | -10...60 °C |
| Vibrationsfestigkeit | 10 gn Amplitude = 1 mm (10...55 Hz) Konformitätsstandard IEC 60068-2-6 |
| Schockfestigkeit | 30 gn (Dauer = 11 ms) Konformitätsstandard IEC 60068-2-27 |
| Beständigkeit Gegen Elektrostatische Entladung | 4 kV (Kontakt) Konformitätsstandard IEC 61000-4-2, 8 kV (Luft) Konformitätsstandard IEC 61000-4-2 |
| Beständigkeit Gegen Elektromagnetische Felder | 3 V/m Konformitätsstandard IEC 61000-4-3 |
| Beständigkeit Gegen Schnelle Transienten | 2 kV Konformitätsstandard IEC 61000-4-4 |
| Status Des Nachhaltigen Angebots | Kein Green-Premium-Produkt |
| ROHS | Compliant - since 0918 - Schneider Electric declaration of conformity |
