Schneider
Leuchtelement, 10 Joule Blitzlicht, gelb, 24 V AC DC
Nicht im Verkauf

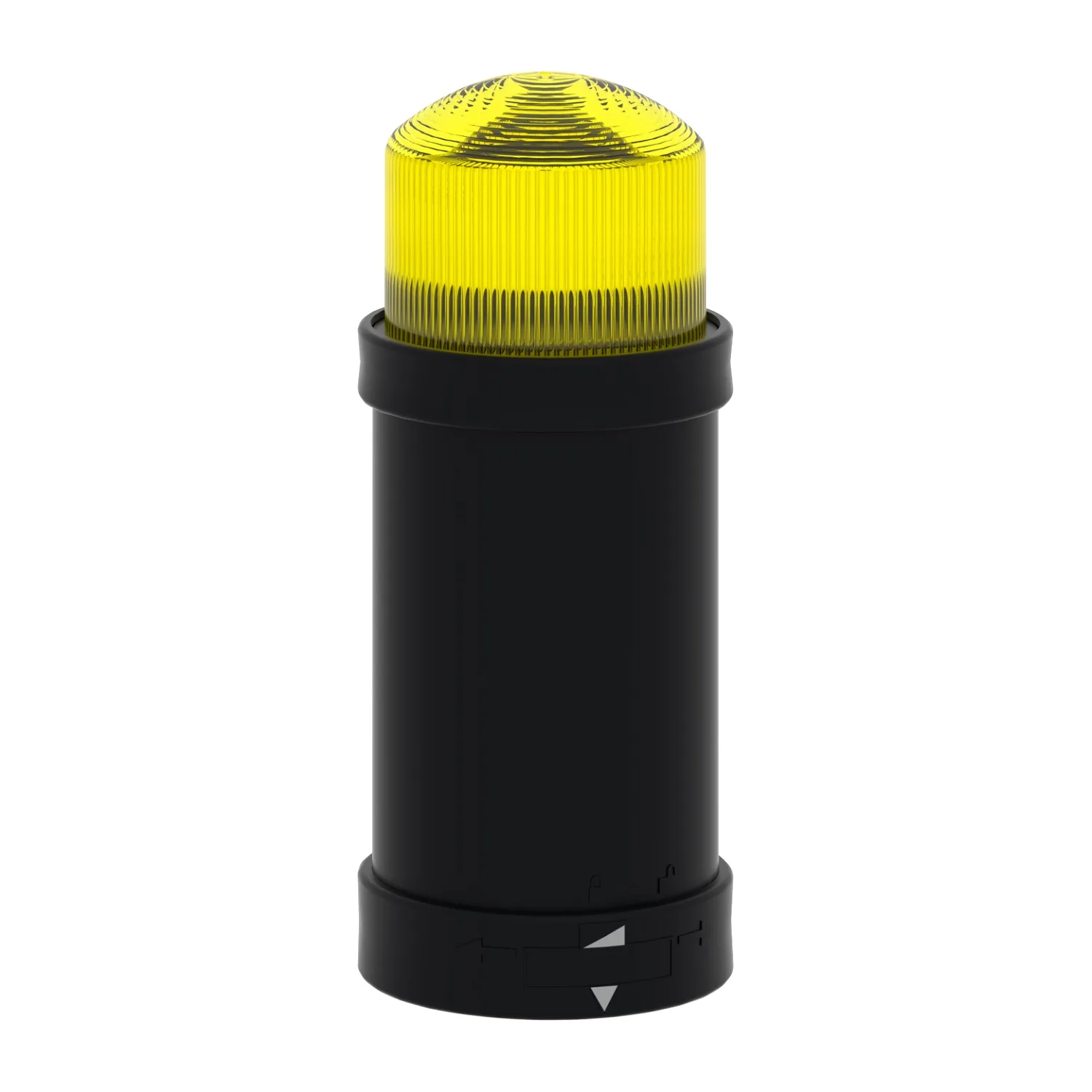

Schneider XVBC8B8, Leuchtelement, 10 Joule Blitzlicht, gelb, 24 V AC DC. Kategorie: Harmony XVB. Nicht im Verkauf; für dieses Produkt gibt es keinen Preis und kein Angebot.
- Referenz:XVBC8B8
- Hersteller / Marke:Schneider
Wichtige Eigenschaften
- Baureihe
- Harmony XVB Universal
- Produkt- Oder Komponententyp
- Anzeigeleiste
- Typ Leucht- Oder Blinklicht
- Beleuchtete Einheit
- Signaltyp
- Blitzlicht
Produktbeschreibung
Dieses Harmony XVB Leuchtelement wird mit 24VAC/dc geliefert und hat ein gelbe Blitzentladungsröhre mit Blitzlicht. Die Blitzenergie beträgt 10 Joule. Sie hat einen Einbaudurchmesser von 70 mm und enthält eine Glühbirne. Diese Leuchteinheit wird mit dem Sockel verbunden und bildet eine komplette Turmleuchte. Sie ermöglicht den Status Ihrer Maschinen in Anwendungen wie Automotive, Werkzeugmaschinen, Materialhandling, Verpackung, Montagestationen, Förderanlagen usw. deutlich anzuzeigen.
Technische Daten
Hauptmerkmale11
| Baureihe | Harmony XVB Universal |
|---|---|
| Produkt- Oder Komponententyp | Anzeigeleiste |
| Typ Leucht- Oder Blinklicht | Beleuchtete Einheit |
| Signaltyp | Blitzlicht |
| Montagedurchmesser | 70 mm |
| Komponentenname | XVBC |
| Material | Polykarbonat |
| Lichtquelle | Integrierte Blitzröhre, gelb |
| Lampentyp | Blitzentladungsöhre |
| [UH,nom] Bemessungs-Betriebsspannung | 24 V AC/DC |
| Blitzenergie | 10 J |
Zusatzmerkmale11
| Bauweise | Kundenbaugruppe, bis 5 Anlagen |
|---|---|
| Anschlüsse - Klemmen | Schraubklemmen, <= 1 x 1,5 mm² mit Kabelende |
| [Ui] Bemessungs-Isolationsspannung | 250 V entspricht IEC 60947-1 |
| Nominaler Spannungsgrenzwert | 0,85 - 1,1 Un entspricht IEC 60947-5-1 |
| Leistungsaufnahme | < 1300 mA AC; < 850 mA DC |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 kV entspricht IEC 60947-1 |
| Blitzfrequenz | 1 Hz |
| CAD-Gesamtbreite | 70 mm |
| CAD-Gesamthöhe | 157 mm |
| CAD-Gesamttiefe | 70 mm |
| Produktgewicht | 0,305 kg |
Montage7
| Produktzertifizierungen | CCC; EAC; CSA C22-2 Nr. 14; UL 508 |
|---|---|
| Normen | IEC 60947-5-1 |
| Beschichtung | TC |
| Umgebungstemperatur Bei Lagerung | -40…70 °C |
| Schutzklasse Für Stromschläge | Klasse I auf Tragrohr entspricht IEC 61140; Klasse II auf Grundgerät entspricht IEC 61140 |
| Schutzart (IP) | IP65 auf Befestigungsfuß XVBZ0 entspricht IEC 60529; IP66 auf Grundgerät entspricht IEC 60529 |
| Schutzart (NEMA) | UL type 4X entspricht UL (Innenraum) |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 18,700 cm |
| VPE 1 Breite | 8,000 cm |
| VPE 1 Länge | 8,000 cm |
| Verpackungsgewicht (Lbs) | 324,000 g |
| VPE 2 Art | S03 |
| VPE 2 Menge | 18 |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 6,291 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
