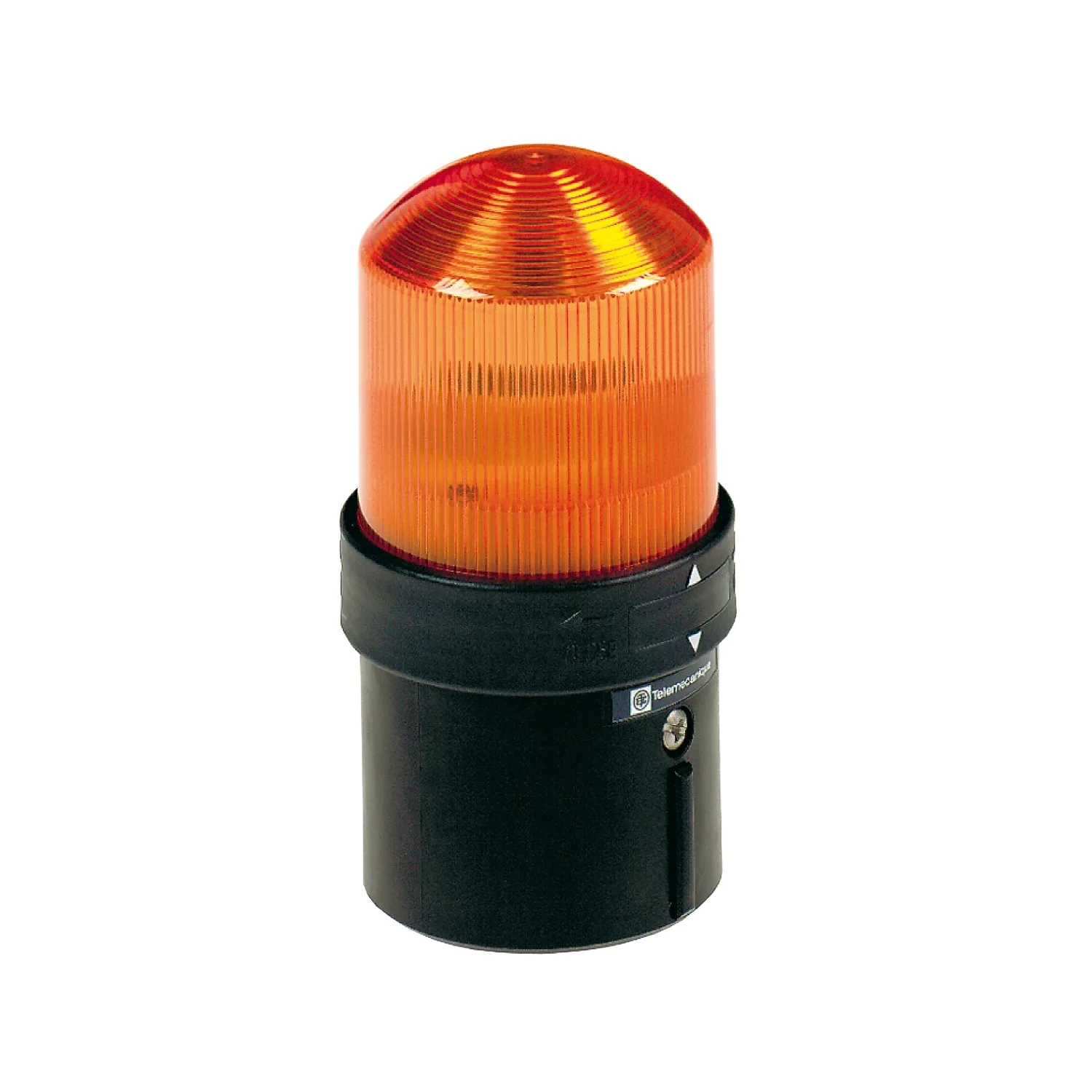

Signalstation mit Blinklicht, orange XVB, Integral LED, 24 V AC DC, IP 65
Schneider XVBL1B5, Signalstation mit Blinklicht, orange XVB, Integral LED, 24 V AC DC, IP 65. Kategorie: Harmony XVB. Nicht im Verkauf; für dieses Produkt gibt es keinen Preis und kein Angebot.
- Referenz:XVBL1B5
- Hersteller / Marke:Schneider
Wichtige Eigenschaften
- Baureihe
- Harmony XVB Universal
- Produkt- Oder Komponententyp
- Komplette Warnleuchte
- Signaltyp
- Blitzlicht
- Montagedurchmesser
- 70 mm
Produktbeschreibung
Diese Signalstation Harmony XVB wird mit 24VAC/dc geliefert und hat ein orangefarbene LED mit Blinklicht. Sie hat einen Einbaudurchmesser von 70 mm und besteht aus Basiseinheit, Leuchteinheit und Glühbirne. Diese beleuchtete Komplettleuchte ist als Beleuchtungszubehör für die Turmbeleuchtung konzipiert. Die integrierte LED bietet ein blinkendes Lichtmuster und ermöglicht eine klare Anzeige des Status Ihrer Maschinen in Anwendungen wie Automotive, Werkzeugmaschinen, Materialhandling, Verpackung, Montagestationen, Förderanlagen. Es ist schlagfest, staubdicht, wasserdicht und vibrationsbeständig dank seiner Schutzart IP65 und damit ideal für den Einsatz in rauen Umgebungen.
Technische Daten
Hauptmerkmale10
| Baureihe | Harmony XVB Universal |
|---|---|
| Produkt- Oder Komponententyp | Komplette Warnleuchte |
| Signal/Anzeige Rückseiten-Einheit. | Grundelement Direkt- oder Rohrbefestigung; Beleuchtete Einheit |
| Signaltyp | Blitzlicht |
| Montagedurchmesser | 70 mm |
| Komponentenname | XVBL |
| Material | Glasfaserverstärktes Polyamid: Grundeinheit; Polykarbonat: beleuchtete Einheit |
| Lichtquelle | Integrierte LED, orange |
| Lampentyp | Geschützte LED |
| [UH,nom] Bemessungs-Betriebsspannung | 24 V AC/DC |
Zusatzmerkmale11
| Anschlüsse - Klemmen | Schraubklemmen, <= 1 x 1,5 mm² mit Kabelende |
|---|---|
| [Ui] Bemessungs-Isolationsspannung | 250 V entspricht IEC 60947-1 |
| Nominaler Spannungsgrenzwert | 0,85 - 1,1 Un entspricht IEC 60947-5-1 |
| Leistungsaufnahme | < 47 mA AC/DC |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 kV entspricht IEC 60947-1 |
| Blitzfrequenz | 1 Hz |
| CAD-Gesamtbreite | 70 mm |
| CAD-Gesamthöhe | 139 mm |
| CAD-Gesamttiefe | 70 mm |
| Klemmenbeschreibung ISO Nr. 1 | (GND)GROUND; (COM-1)PW |
| Produktgewicht | 0,28 kg |
Montage8
| Verschmutzungsgrad | 2 |
|---|---|
| Produktzertifizierungen | CCC; EAC; CSA C22-2 Nr. 14; UL 508 |
| Normen | IEC 60947-5-1 |
| Beschichtung | TC |
| Umgebungstemperatur Bei Lagerung | -40…70 °C |
| Schutzklasse Für Stromschläge | Klasse I auf Tragrohr entspricht IEC 61140; Klasse II auf Grundgerät entspricht IEC 61140 |
| Schutzart (IP) | IP65 auf Befestigungsfuß XVBZ0 entspricht IEC 60529; IP66 auf Grundgerät entspricht IEC 60529 |
| Schutzart (NEMA) | UL type 4X entspricht UL (Innenraum) |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 8,2 cm |
| VPE 1 Breite | 15,0 cm |
| VPE 1 Länge | 8,2 cm |
| Verpackungsgewicht (Lbs) | 286,0 g |
| VPE 2 Art | S03 |
| VPE 2 Menge | 12 |
| VPE 2 Höhe | 30,0 cm |
| VPE 2 Breite | 30,0 cm |
| VPE 2 Länge | 40,0 cm |
| VPE 2 Gewicht | 3,704 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
