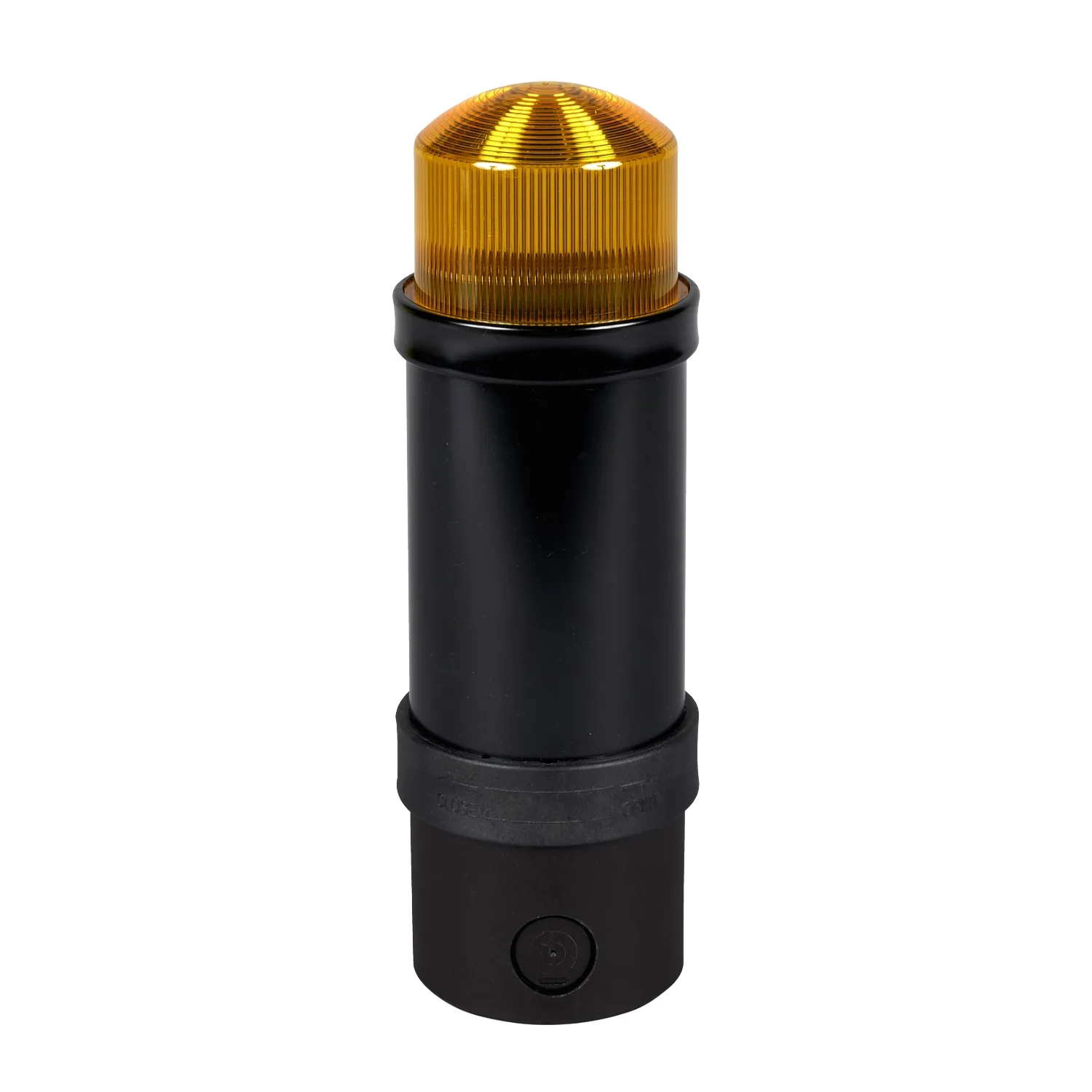

Signalstation gelb XVB, Blitzlicht 10 J, 24 V AC DC, IP 65
Schneider XVBL8B8, Signalstation gelb XVB, Blitzlicht 10 J, 24 V AC DC, IP 65. Kategorie: Harmony XVB. Nicht im Verkauf; für dieses Produkt gibt es keinen Preis und kein Angebot.
- Referenz:XVBL8B8
- Hersteller / Marke:Schneider
Wichtige Eigenschaften
- Baureihe
- Harmony XVB Universal
- Produkt- Oder Komponententyp
- Komplette Warnleuchte
- Signaltyp
- Blitzlicht
- Montagedurchmesser
- 70 mm
Produktbeschreibung
Diese Harmony XVB Signalstation wird mit 24VAC/dc geliefert und hat ein gelbe Blitzentladungsröhre mit Blitzlicht. Die Blitzenergie beträgt 10 Joule. Sie hat einen Einbaudurchmesser von 70 mm und besteht aus Basiseinheit, Leuchteinheit und Glühbirne. Diese Komplettleuchte ist als Beleuchtungszubehör für die Turmbeleuchtung konzipiert. Die Blitzentladungsröhre bietet eine Blitzleuchte, die es ermöglicht, den Status Ihrer Maschinen in Anwendungen wie Automotive, Werkzeugmaschinen, Materialhandling, Verpackung, Montagestationen, Förderanlagen usw. deutlich anzuzeigen.
Technische Daten
Hauptmerkmale10
| Baureihe | Harmony XVB Universal |
|---|---|
| Produkt- Oder Komponententyp | Komplette Warnleuchte |
| Signal/Anzeige Rückseiten-Einheit. | Grundelement Direkt- oder Rohrbefestigung; Beleuchtete Einheit |
| Signaltyp | Blitzlicht |
| Montagedurchmesser | 70 mm |
| Komponentenname | XVBL |
| Material | Glasfaserverstärktes Polyamid: Grundeinheit; Polykarbonat: beleuchtete Einheit |
| Lichtquelle | Integrierte Blitzröhre, gelb |
| Lampentyp | Blitzentladungsöhre |
| [UH,nom] Bemessungs-Betriebsspannung | 24 V AC/DC |
Zusatzmerkmale12
| Anschlüsse - Klemmen | Schraubklemmen, <= 1 x 1,5 mm² mit Kabelende |
|---|---|
| [Ui] Bemessungs-Isolationsspannung | 250 V entspricht IEC 60947-1 |
| Nominaler Spannungsgrenzwert | 0,85 - 1,1 Un entspricht IEC 60947-5-1 |
| Leistungsaufnahme | < 1300 mA AC; < 850 mA DC |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 kV entspricht IEC 60947-1 |
| Blitzenergie | 10 J |
| Blitzfrequenz | 1 Hz |
| CAD-Gesamtbreite | 70 mm |
| CAD-Gesamthöhe | 232 mm |
| CAD-Gesamttiefe | 70 mm |
| Klemmenbeschreibung ISO Nr. 1 | (GND)GROUND; (COM-1)PW |
| Produktgewicht | 0,45 kg |
Montage7
| Produktzertifizierungen | CCC; EAC; CSA C22-2 Nr. 14; UL 508 |
|---|---|
| Normen | IEC 60947-5-1 |
| Beschichtung | TC |
| Umgebungstemperatur Bei Lagerung | -40…70 °C |
| Schutzklasse Für Stromschläge | Klasse I auf Tragrohr entspricht IEC 61140; Klasse II auf Grundgerät entspricht IEC 61140 |
| Schutzart (IP) | IP65 auf Befestigungsfuß XVBZ0 entspricht IEC 60529; IP66 auf Grundgerät entspricht IEC 60529 |
| Schutzart (NEMA) | UL type 4X entspricht UL (Innenraum) |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 8,000 cm |
| VPE 1 Breite | 8,100 cm |
| VPE 1 Länge | 26,000 cm |
| Verpackungsgewicht (Lbs) | 464,000 g |
| VPE 2 Art | S03 |
| VPE 2 Menge | 12 |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 6,113 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
