Telemecanique Sensors
Verriegelnder Not-Aus-Seilzugschalter XY2CE, RH, 1NC+1NO, Schlüsselfreigabe-Drucktaste, Kabel 50 m
Telemecanique Sensors XY2CE1A450, Verriegelnder Not-Aus-Seilzugschalter XY2CE, RH, 1NC+1NO, Schlüsselfreigabe-Drucktaste, Kabel 50 m. Kategorie: Standard size - up to 70 m. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:XY2CE1A450
- Hersteller / Marke:Telemecanique Sensors
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:442.00 EUR (Request a quote)
Wichtige Eigenschaften
- Produktserie
- Preventa XY2
- Produkt Oder Komponententyp
- Seilzug-Not-Aus-Schalter mit Rastung
- Gerätekurzzeichen
- XY2CE
- Gehäusefarbe
- Rot RAL 3000
Produktbeschreibung
Not-Halt-Seilzugschalter XY2CE - Rechte Seite - 1NF+1NO - mit Schlüsselentriegelungstaster
Technische Daten
| Produktserie | Preventa XY2 |
|---|---|
| Produkt Oder Komponententyp | Seilzug-Not-Aus-Schalter mit Rastung |
| Gerätekurzzeichen | XY2CE |
| Gehäusefarbe | Rot RAL 3000 |
| Überspannungskategorie | Klasse I Übereinstimmungsnorm EN/IEC 61140, Klasse I Übereinstimmungsnorm NF C 20-030 |
| Lokale Signalisierung | Ohne Pilotlicht |
| Anzahl Der Kabel | 1 |
| Trigger Cable Maximum Length | 70 m |
| Gehäusematerial | Zamak |
| Abdeckmaterial | Edelstahl |
| Rückstellung | Mit Drucktaste mit Schlüsselfreigabe |
| Anzahl Der Schalter | 421 |
| Kontakttyp Und -zusammensetzung | 1 Ö + 1 S |
| Kontaktbetätigung | Schleichend |
| Auslösekabel-Anschlusspunkt | Rechte Seite |
| Anschlüsse - Klemmen | Schraubklemmenanschluss 1 x 0,5...2 x 1,5 mm² |
| Anzugsdrehmoment | 0.8...1.2 N.m |
| Anzahl Kabeleinführungen | 3 glatte Bohrungen für Pg 13.5 oder ISO M20 Kabelverschraubung |
| Sicherheitsniveau | Erreichbar Kategorie 4 mit geeignetem Überwachungssystem und korrekter Verkabelung Übereinstimmungsnorm EN/ISO 13849-1, Erreichbar PL = e mit geeignetem Überwachungssystem und korrekter Verkabelung Übereinstimmungsnorm EN/ISO 13849-1, Erreichbar SIL 3 mit geeignetem Überwachungssystem und korrekter Verkabelung Übereinstimmungsnorm EN/IEC 61508 |
| Sicherheitszuverlässigkeitsdaten | B10d = 300000 mit 20 Jahren Betriebsdauer, begrenzt durch mechanischen oder Kontaktverschleiß Übereinstimmungsnorm IEC 60947-5-5 |
| Kennzeichnung | CE |
| Mechanische Lebensdauer | 60000 cycles |
| Abstand Zwischen Kabelträgern | 5 m |

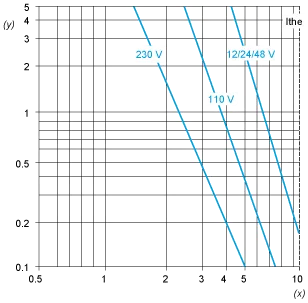

| [Ie] Bemessungsbetriebsstrom | 3 A bei 240 V AC-15, A300 Übereinstimmungsnorm EN/IEC 60947-5-1 Anhang A, 0,27 A bei 250 V DC-13, Q300 Übereinstimmungsnorm EN/IEC 60947-5-1 Anhang A |
| [Ithe] Konventioneller Thermischer Strom Im Gehäuse | 10 A |
| [Ui] Bemessungsisolationsspannung | 500 V (Verschmutzungsgrad: 3) Übereinstimmungsnorm EN/IEC 60947-1, 300 V (Verschmutzungsgrad: Übereinstimmungsnorm UL 508, 300 V (Verschmutzungsgrad: Übereinstimmungsnorm CSA C22.2 No 14 |
| [Uimp] Bemessungsstoßspannungsfestigkeit | 6 kV Übereinstimmungsnorm EN/IEC 60947-1 |
| Zwangsöffnung | Mit Übereinstimmungsnorm EN/IEC 60947-5-1 |
| Kurzschlussschutz | 10 A durch gG-Patronensicherung Übereinstimmungsnorm EN/IEC 60269 |
| Klemmenbeschreibung ISO N°1 | (13-14)NO, (21-22)NC |
| Produktgewicht | 1.465 kg |
| Normen | EN/IEC 60204-1, EN/IEC 60947-5-1, EN/IEC 60947-5-5, EN/ISO 13850, UL 508, Maschinenrichtlinie 2006/42/EC, CSA C22.2 No 14, Arbeitsmittelrichtlinie 2009/104/EC |
| Produktzertifizierungen | UL für Kategorie NISD Not-Aus-Geräte, CSA, CCC |
| Schutzbehandlung | TC |
| Umgebungstemperatur Bei Betrieb | -25...70 °C |
| Umgebungstemperatur Bei Lagerung | -40...70 °C |
| Vibrationsfestigkeit | 10 gn [Alan] (f = [Alan] 10...300 Hz) Übereinstimmungsnorm EN/IEC 60068-2-6 |
| Schockfestigkeit | 50 gn für 11 ms Übereinstimmungsnorm EN/IEC 60068-2-27 |
| Schutzart IP | IP65 Übereinstimmungsnorm IEC 60529 |
| Nachhaltiger Status | Green Premium Produkt |
| ROHS | Konform - ab 0931 - Schneider Electric Konformitätserklärung |
| REACH | Enthält keine SVHC über dem Schwellenwert |
| Umweltprofil Des Produkts | Verfügbar |
| Anweisungen Zum Lebensdauerende Des Produkts | Keine speziellen Recyclingvorgänge erforderlich |
