Telemecanique Sensors
Not-Halt-Seilzugschalter mit Verriegelung XY2CE, LH-Seite, 1NC+1NO, Drucktaster mit Faltenbalg, Kabel 50 m
Telemecanique Sensors XY2CE2A250, Not-Halt-Seilzugschalter mit Verriegelung XY2CE, LH-Seite, 1NC+1NO, Drucktaster mit Faltenbalg, Kabel 50 m. Kategorie: Standard size - up to 70 m. Auf Lager.
- Referenz:XY2CE2A250
- Hersteller / Marke:Telemecanique Sensors
- Verfügbarkeit:Auf Lager (10 Stk.) ✅
- Preis:379.00 EUR (Request a quote)
Wichtige Eigenschaften
- Produktserie
- Preventa XY2
- Produkt Oder Komponententyp
- Not-Aus-Seilzugschalter mit Verrastung
- Kurzbezeichnung Des Geräts
- XY2CE
- Gehäusefarbe
- Rot RAL 3000
Produktbeschreibung
Not-Aus-Seilzugschalter XY2CE - Linke Seite - 1NF+1NO - mit Drucktaster mit Schutzhaube
Technische Daten
| Produktserie | Preventa XY2 |
|---|---|
| Produkt Oder Komponententyp | Not-Aus-Seilzugschalter mit Verrastung |
| Kurzbezeichnung Des Geräts | XY2CE |
| Gehäusefarbe | Rot RAL 3000 |
| Überspannungskategorie | Klasse I gemäß Norm EN/IEC 61140, Klasse I gemäß Norm NF C 20-030 |
| Lokale Signalisierung | Ohne Kontrollleuchte |
| Anzahl Der Kabel | 1 |
| Maximale Länge Des Auslösekabels | 70 m |
| Gehäusematerial | Zamak |
| Abdeckmaterial | Edelstahl |
| Rückstellung | Mit Taste mit Schutzkappe |
| Kontakttyp Und -anordnung | 1 Öffner + 1 Schließer |
| Kontaktbetrieb | Sprungschaltend |
| Anschlusspunkt Des Auslösekabels | LH-Seite |
| Anschlüsse - Klemmen | Schraubklemmen 1 x 0,5...2 x 1,5 mm² |
| Anzugsdrehmoment | 0.8...1.2 N.m |
| Anzahl Der Kabeleinführungen | 3 glatte Bohrungen für Pg 13.5 oder ISO M20 Kabelverschraubung |
| Sicherheitsstufe | Kann Kategorie 4 erreichen mit geeignetem Überwachungssystem und korrekter Verkabelung gemäß Norm EN/ISO 13849-1, PL = e kann erreicht werden mit geeignetem Überwachungssystem und korrekter Verkabelung gemäß Norm EN/ISO 13849-1, SIL 3 kann erreicht werden mit geeignetem Überwachungssystem und korrekter Verkabelung gemäß Norm EN/IEC 61508 |
| Sicherheitszuverlässigkeitsdaten | B10d = 300000 mit 20 Jahren Lebensdauer, begrenzt durch mechanischen oder Kontaktverschleiß gemäß Norm IEC 60947-5-5 |
| Kennzeichnung | CE |
| Mechanische Lebensdauer | 60000 Zyklen |
| Abstand Zwischen Kabelstützen | 5 m |
| [Ie] Nennbetriebsstrom | 3 A bei 240 V AC-15, A300 gemäß Norm EN/IEC 60947-5-1 Anhang A, 0,27 A bei 250 V DC-13, Q300 gemäß Norm EN/IEC 60947-5-1 Anhang A |
| [Ithe] Konventioneller Thermischer Strom Im Gehäuse | 10 A |
| [Ui] Bemessungsisolationsspannung | 500 V (Verschmutzungsgrad: 3) gemäß Norm EN/IEC 60947-1, 300 V (Verschmutzungsgrad: gemäß Norm UL 508, 300 V (Verschmutzungsgrad: gemäß Norm CSA C22.2 Nr. 14 |
| [Uimp] Bemessungsstoßspannungsfestigkeit | 6 kV gemäß Norm EN/IEC 60947-1 |
| Zwangsöffnung | Mit gemäß Norm EN/IEC 60947-5-1 |
| Kurzschlussschutz | 10 A durch gG-Patronensicherung gemäß Norm EN/IEC 60269 |
| Klemmenbezeichnung ISO Nr. 1 | (13-14)NO, (21-22)NC |
| Produktgewicht | 1.45 kg |
| Standards | EN/IEC 60204-1, EN/IEC 60947-5-1, EN/IEC 60947-5-5, EN/ISO 13850, UL 508, Maschinenrichtlinie 2006/42/EC, CSA C22.2 Nr. 14, Arbeitsmittelrichtlinie 2009/104/EC |
| Produktzertifizierungen | Kategorie NISD Not-Aus-Geräte für UL, CSA, CCC |
| Schutzbehandlung | TC |
| Umgebungstemperatur Bei Betrieb | -25...70 °C |
| Umgebungstemperatur Bei Lagerung | -40...70 °C |
| Vibrationsfestigkeit | 10 gn (f = 10...300 Hz) gemäß Norm EN/IEC 60068-2-6 |
| Schockfestigkeit | 50 gn für 11 ms gemäß Norm EN/IEC 60068-2-27 |
| IP-Schutzart | IP66 gemäß Norm IEC 60529 |
| Status Des Nachhaltigen Angebots | Green Premium Produkt |
| ROHS | Konform - seit 0931 - Schneider Electric Konformitätserklärung |
| REACH | Enthält kein SVHC über dem Referenzschwellenwert |
| Umweltprofil Des Produkts | Verfügbar |
| Anweisungen Zum Ende Der Produktlebensdauer | Keine speziellen Recyclingverfahren erforderlich |
Dokumente und Downloads
Die Dokumente werden vom Hersteller veröffentlicht und in einem neuen Tab geöffnet.
Datenblätter1
Kataloge2
Prospekte3
Umweltinformationen3
Konformitätserklärungen5
- XY2CE1/2/5/6… and XY2CED… emergency stop trip wire switches - CMim declaration of conformityÖffnet in einem neuen Tab
- XY2CE1/2/5/6... and XY2CED... emergency stop trip wire switches - EC/EU declaration of conformityÖffnet in einem neuen Tab
- XY2CE1/2/5/6... and XY2CED... emergency stop trip wire switches - UK declaration of conformityÖffnet in einem neuen Tab
- XY2CE1/2/5/6..., XY2CED... and XY2CH1... emergency stop trip wire switches - EC/EU declaration of conformityÖffnet in einem neuen Tab
- XY2CE1/2/5/6..., XY2CED... and XY2CH1... emergency stop trip wire switches - UK declaration of conformityÖffnet in einem neuen Tab

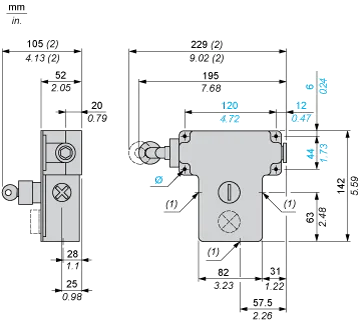

CAD-Zeichnungen6
- Emergency stop rope pull switches Preventa XY2C, maxi cable lenght 70m, left anchor point - 3D CAD (dxf)Öffnet in einem neuen Tab
- Emergency stop rope pull switches Preventa XY2C, maxi cable lenght 70m, left anchor point - 3D CAD (dwg)Öffnet in einem neuen Tab
- Emergency stop rope pull switches Preventa XY2C, maxi cable lenght 70m, left anchor point - 3D CAD (dwg)Öffnet in einem neuen Tab
- Latching emergency stop without pilot light (dwg)Öffnet in einem neuen Tab
- Latching emergency stop without pilot light (dwf)Öffnet in einem neuen Tab
- Latching emergency stop without pilot light (dxf)Öffnet in einem neuen Tab
Weitere Dokumente3
- XY2CE... and XY2CED... emergency stop trip wire switches - cUL certificate of complianceÖffnet in einem neuen Tab
- XY2CE... and XY2CED... emergency stop trip wire switches - UL certificate of complianceÖffnet in einem neuen Tab
- XY2CE*** EMERGENCY STOP ROPE PULL SWITCH - User InstructionsÖffnet in einem neuen Tab
