Schneider

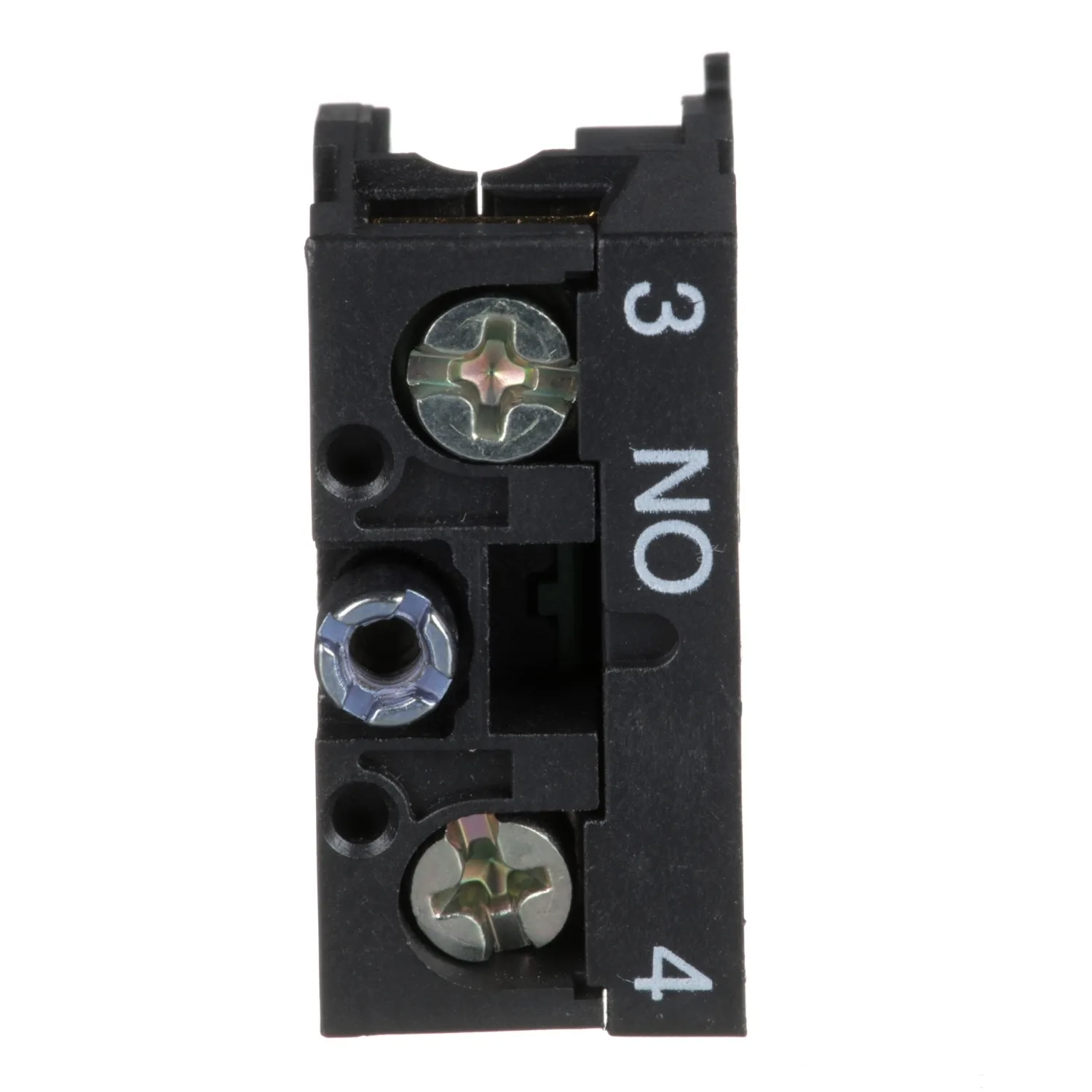

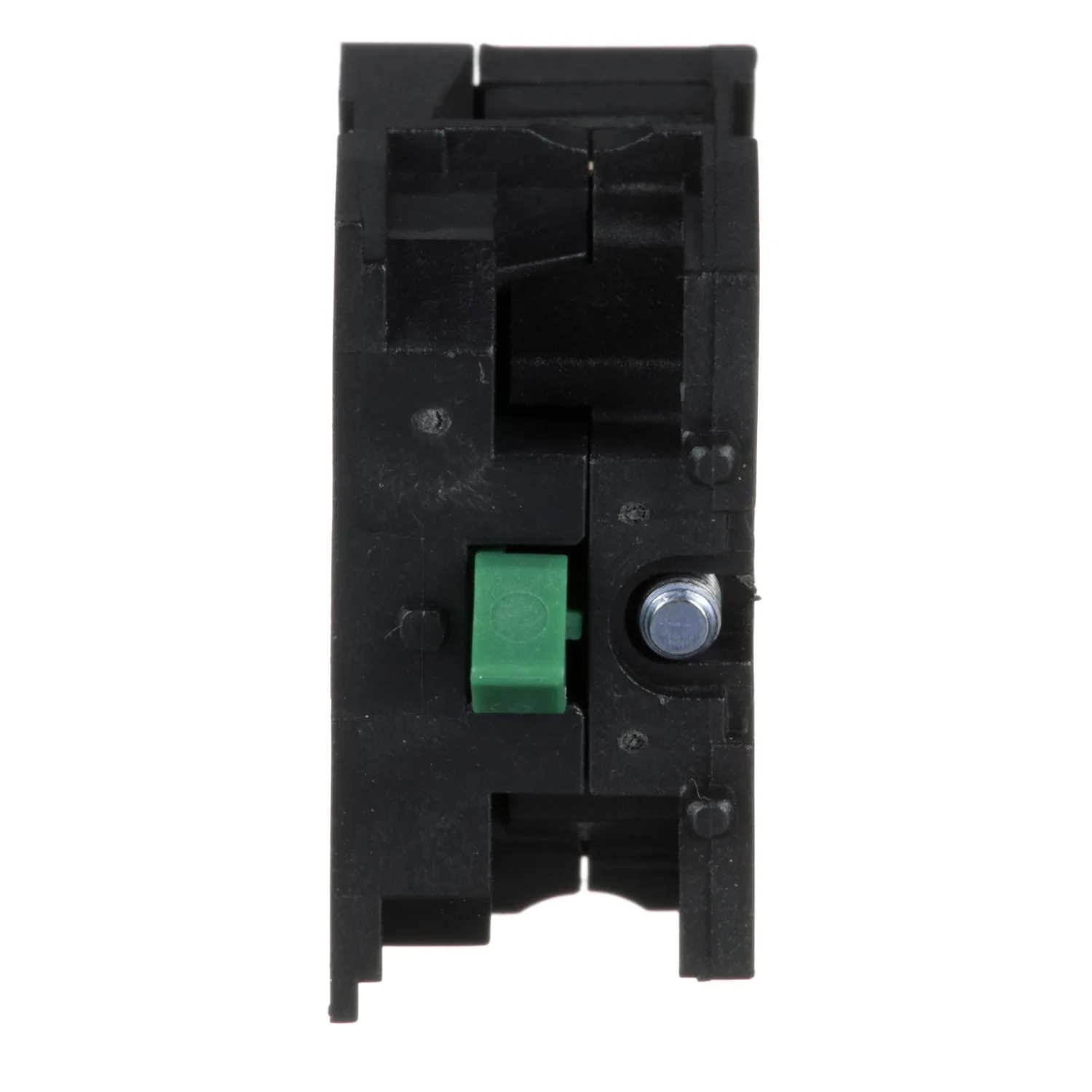

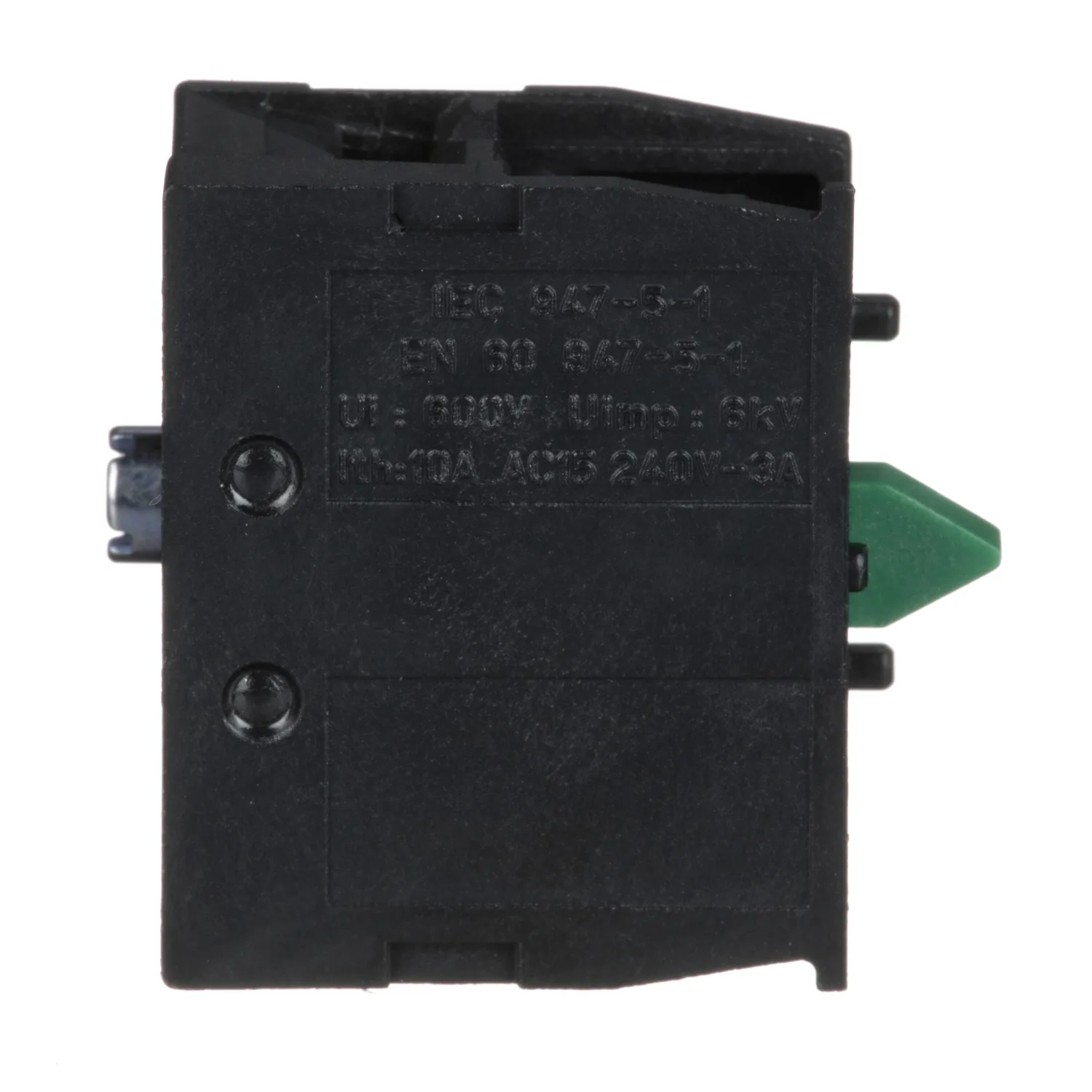

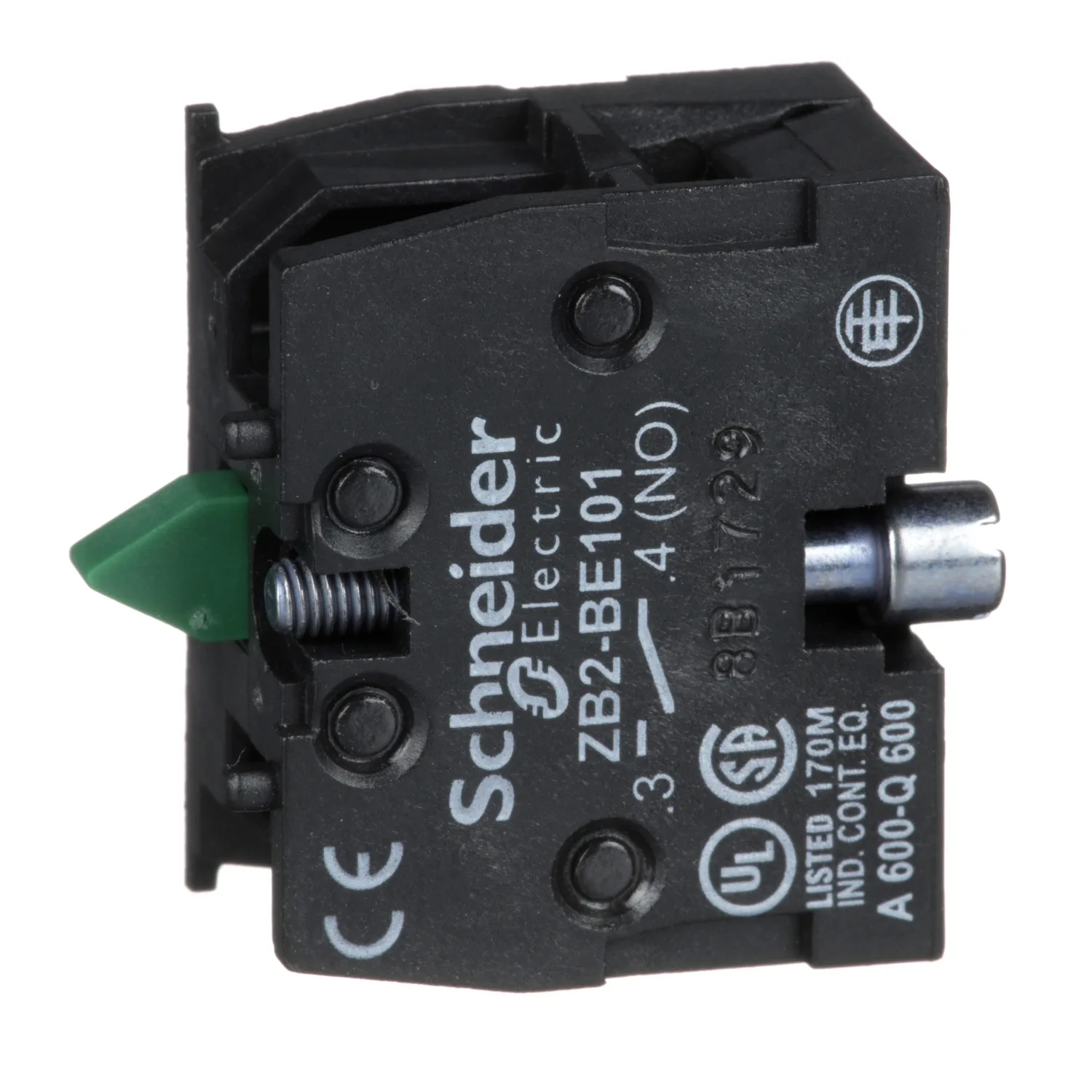

Hilfsschalter ZB2, o. Rastung, 1S, o. Sprungf., Frontmontage
Schneider ZB2BE101, Hilfsschalter ZB2, o. Rastung, 1S, o. Sprungf., Frontmontage. Kategorie: Harmony-XAC. Auf Lager.
- Referenz:ZB2BE101
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Lager (93 Stk.) ✅
- Preis:5.30 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Harmony XAC
- Produkt- Oder Komponententyp
- Kontaktblock
- Komponentenname
- ZB2
- Stromkreistyp
- Steuerkreis
Produktbeschreibung
Hilfsschalter für Hängetaster XAC A. Hilfsschalter ZB2, einfach. Funktion S, Geschwindigkeit 1. Für Fronteinbau. Ohne Sprungfunktion.
Hauptmerkmale
- Langsamer Öffner
- Snap-Action-Schalter
- Schraubklemmenklemmenanschluss
- Entspricht den IEC-Normen
- Betriebstemperaturbereich von -25°C bis 70°C
Technische Daten
Hauptmerkmale11
| Baureihe | Harmony XAC |
|---|---|
| Produkt- Oder Komponententyp | Kontaktblock |
| Komponentenname | ZB2 |
| Stromkreistyp | Steuerkreis |
| Kontaktblockanwendung | Eine Geschwindigkeit |
| Typ Des Kontaktblocks | Einfach |
| Operatortyp | Rückstellung |
| Produktkompatibilität | XB4; XAPS2; XACA; XB5 |
| Art Und Zusammensetzung Der Kontakte | 1 Schließer |
| Montage Des Blocks | Frontmontage |
| Betrieb Der Kontakte | Gestuft schaltend |
Zusatzmerkmale12
| Mechanische Lebensdauer | 1000000 Zyklen |
|---|---|
| Kontaktcodebezeichnung | A600 AC-15, Ue = 240 V, Ie = 3 A entspricht IEC 947-5-1 appendix A; A600 AC-15, Ue = 600 V, Ie = 1,2 A entspricht IEC 947-5-1 appendix A; Q600 DC-13, Ue = 250 V, Ie = 0,27 A entspricht IEC 947-5-1 appendix A; Q600 DC-13, Ue = 600 V, Ie = 0,1 A entspricht IEC 947-5-1 appendix A |
| [Ithe] Konventioneller Eingeschlossener Thermischer Strom | 10 A |
| [Ui] Bemessungs-Isolationsspannung | 600 V (Verschmutzungsgrad 3) entspricht IEC 60947-1 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV entspricht IEC 60947-1 |
| Maximaler Widerstand Zwischen Den Klemmen | 25 MOhm |
| Betätigungskraft | 13…15 N |
| Kurzschlussschutz | 10 A Sicherungsschutz von Patrone Sicherung Typ gG (gl) |
| Nennbetriebsleistung In W | 40 W DC-13 für 1000000 Zyklen, Betriebsgeschwindigkeit <3600 cyc/h bei 120 V, Belastungsfaktor = 0,5 entspricht IEC 60947-5-1; 48 W DC-13 für 1000000 Zyklen, Betriebsgeschwindigkeit <3600 cyc/h bei 48 V, Belastungsfaktor = 0,5 entspricht IEC 60947-5-1; 65 W DC-13 für 1000000 Zyklen, Betriebsgeschwindigkeit <3600 cyc/h bei 24 V, Belastungsfaktor = 0,5 entspricht IEC 60947-5-1 |
| Klemmenbeschreibung ISO Nr. 1 | (13-14)S |
| Produktgewicht | 0,02 kg |
| Anschlüsse - Klemmen | Schraubklemmen, 1 x 2,5 mm² mit oder ohne Kabelende; Schraubklemmen, 2 x 1,5 mm² mit oder ohne Kabelende |
Montage5
| Umgebungstemperatur Bei Betrieb | -25…70 °C |
|---|---|
| Umgebungstemperatur Bei Lagerung | -40…70 °C |
| Vibrationsfestigkeit | 15 Gn (f= 10…500 Hz) entspricht IEC 60068-2-6 |
| Schutzklasse Für Stromschläge | Klasse II conforming to IEC 61140 |
| Normen | IEC 60947-5-1; UL 508; IEC 60204-32; CSA C22.2 Nr. 14 |
Verpackungseinheiten18
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 2,000 cm |
| VPE 1 Breite | 4,000 cm |
| VPE 1 Länge | 4,000 cm |
| Verpackungsgewicht (Lbs) | 15,000 g |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 10 |
| VPE 2 Höhe | 3,600 cm |
| VPE 2 Breite | 6,000 cm |
| VPE 2 Länge | 8,200 cm |
| VPE 2 Gewicht | 150,000 g |
| VPE 3 Art | S01 |
| VPE 3 Menge | 240 |
| VPE 3 Höhe | 15 cm |
| VPE 3 Breite | 15 cm |
| VPE 3 Länge | 40 cm |
| VPE 3 Gewicht | 4 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
