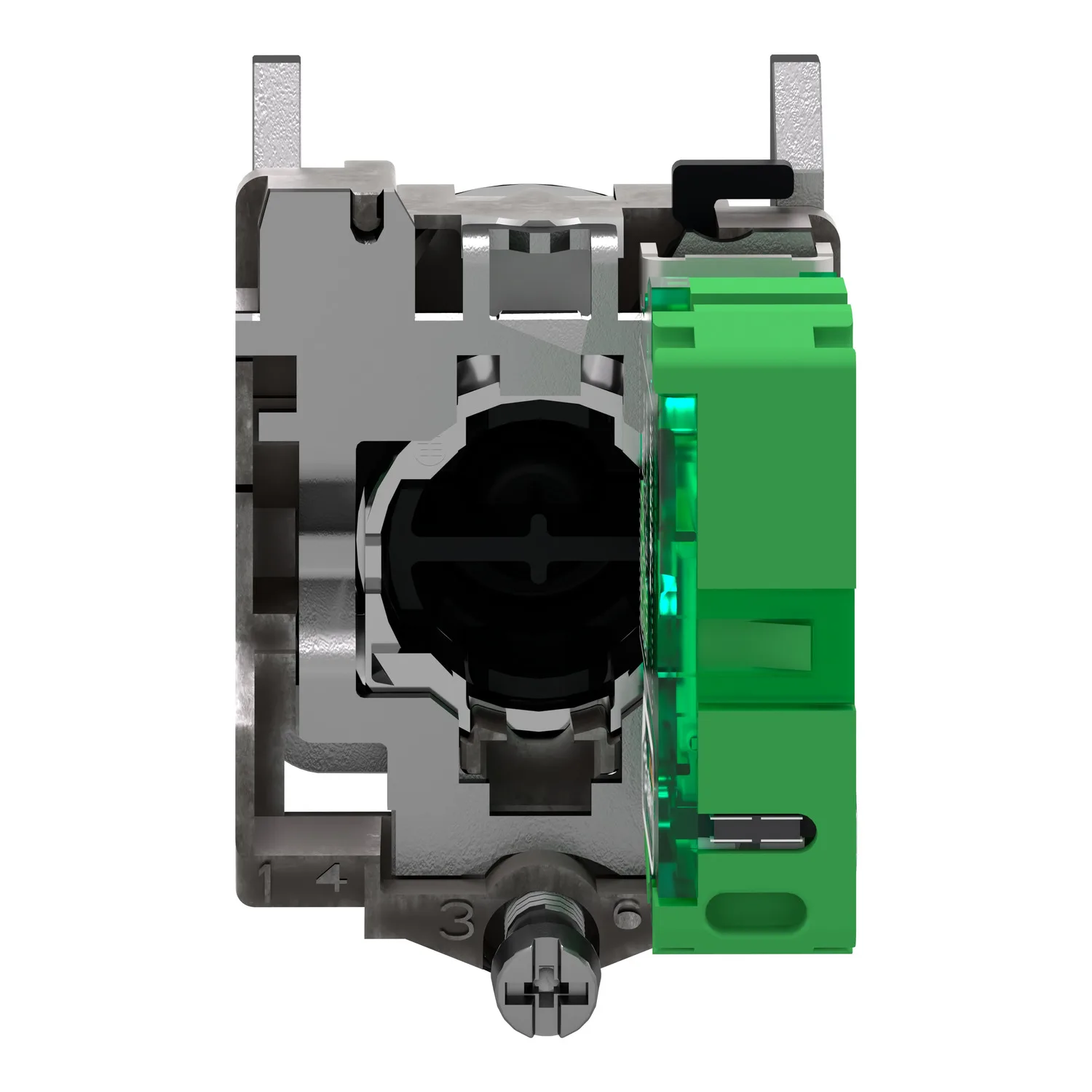

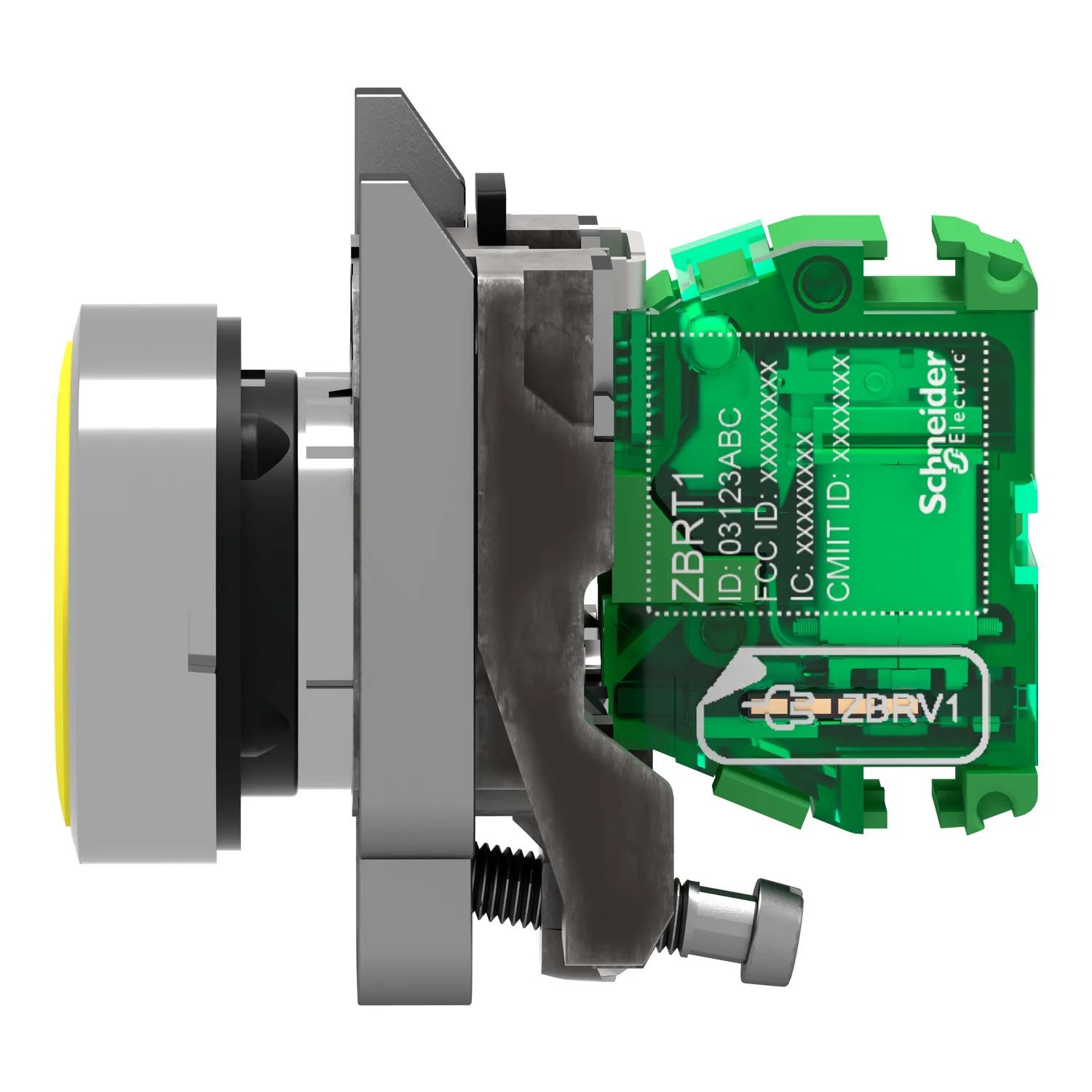

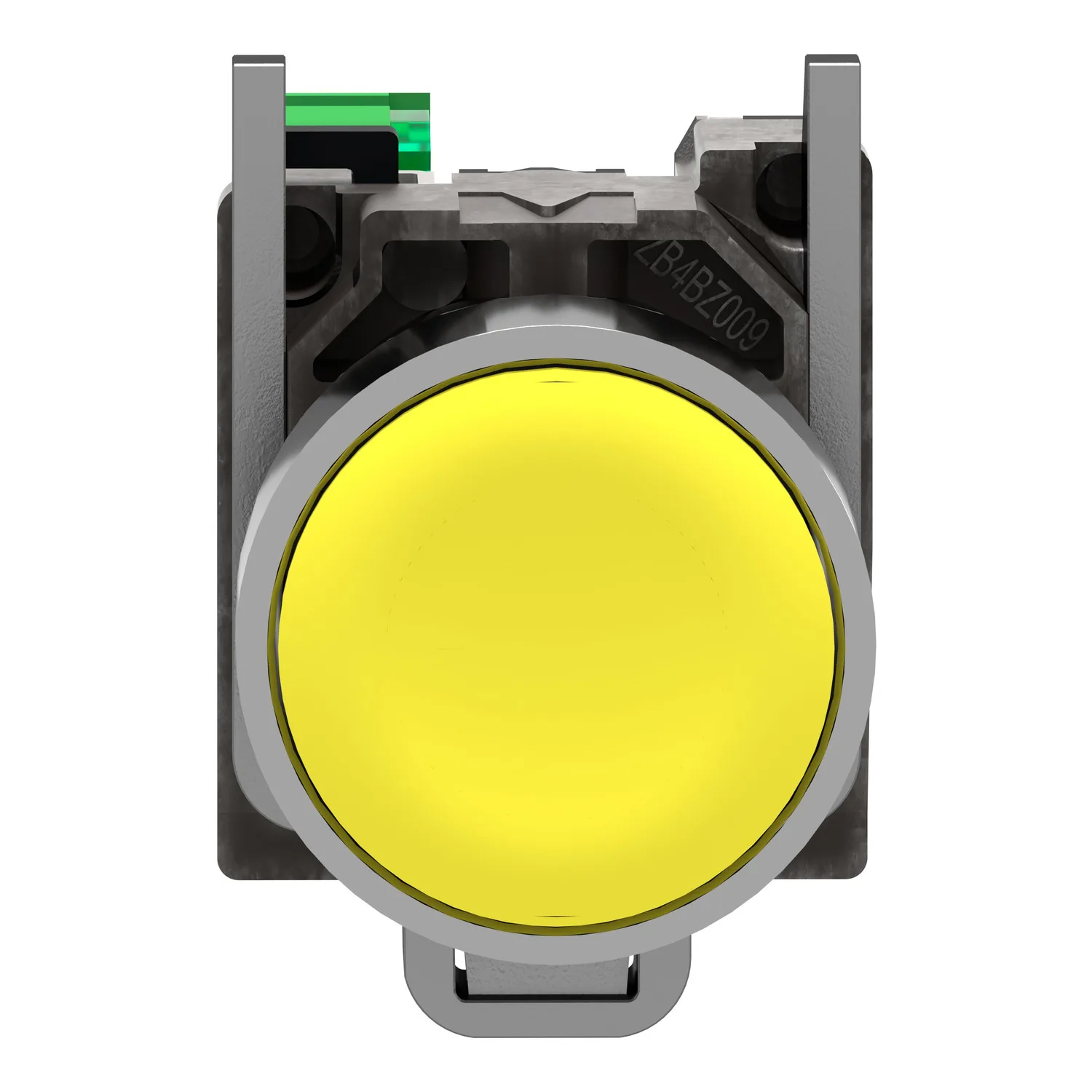

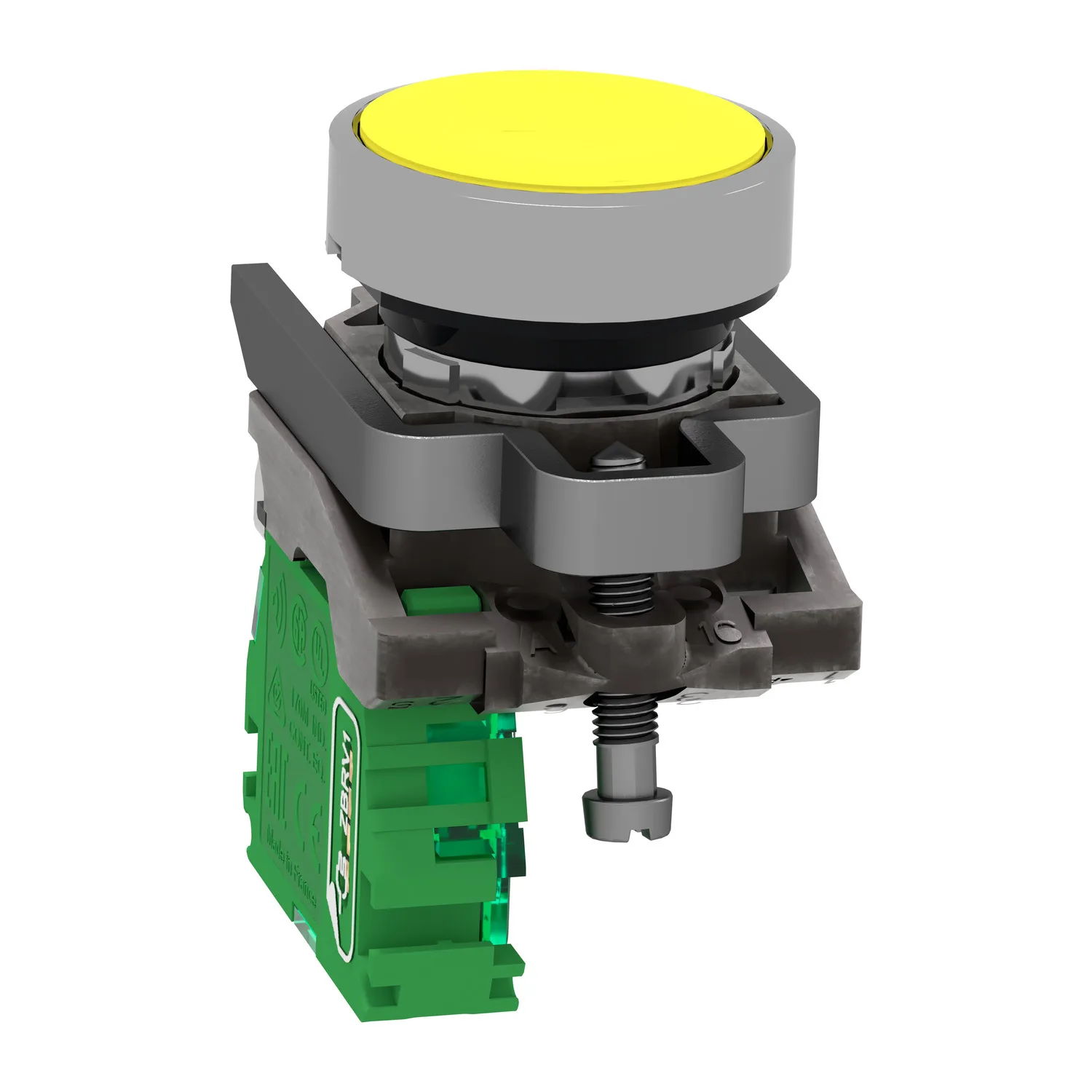

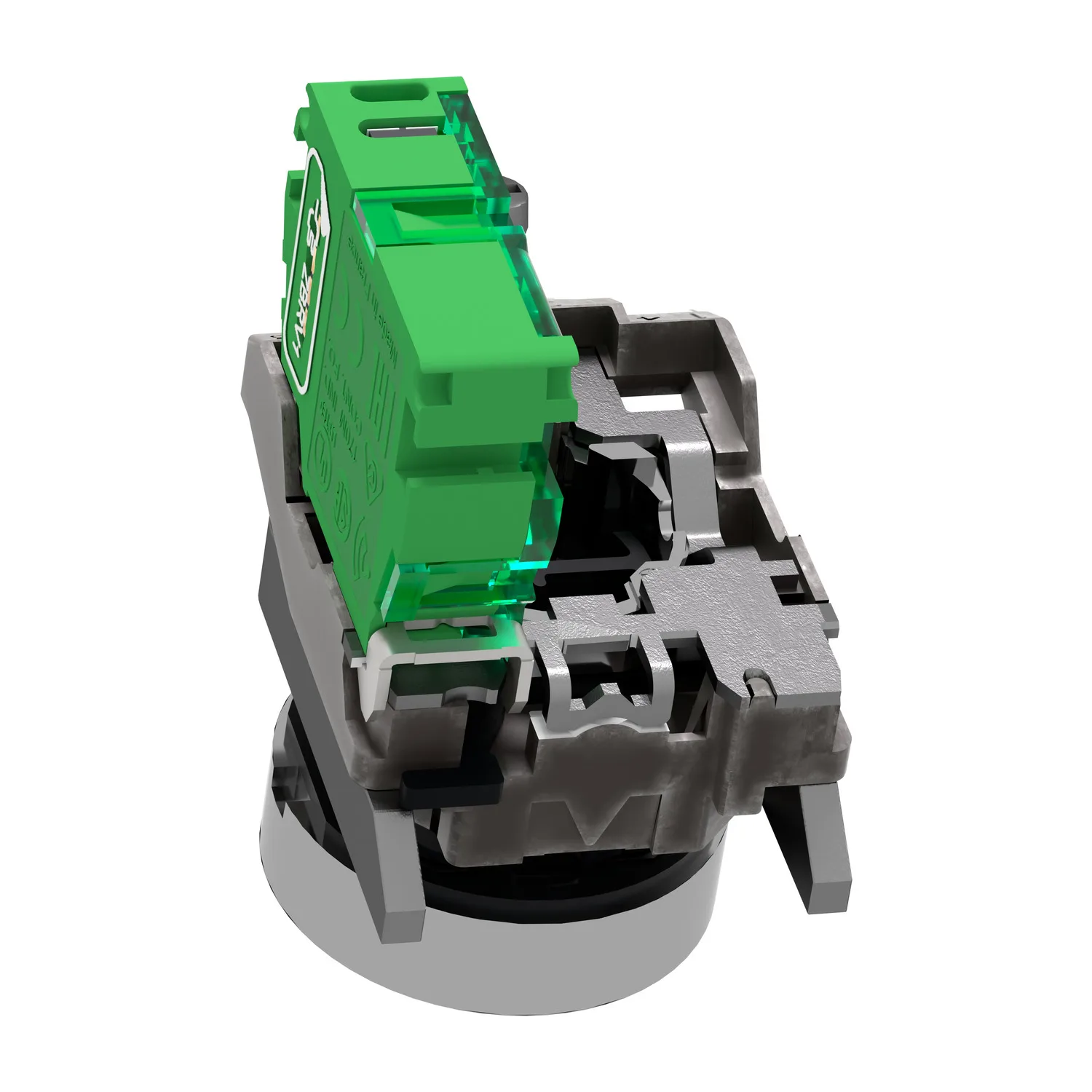

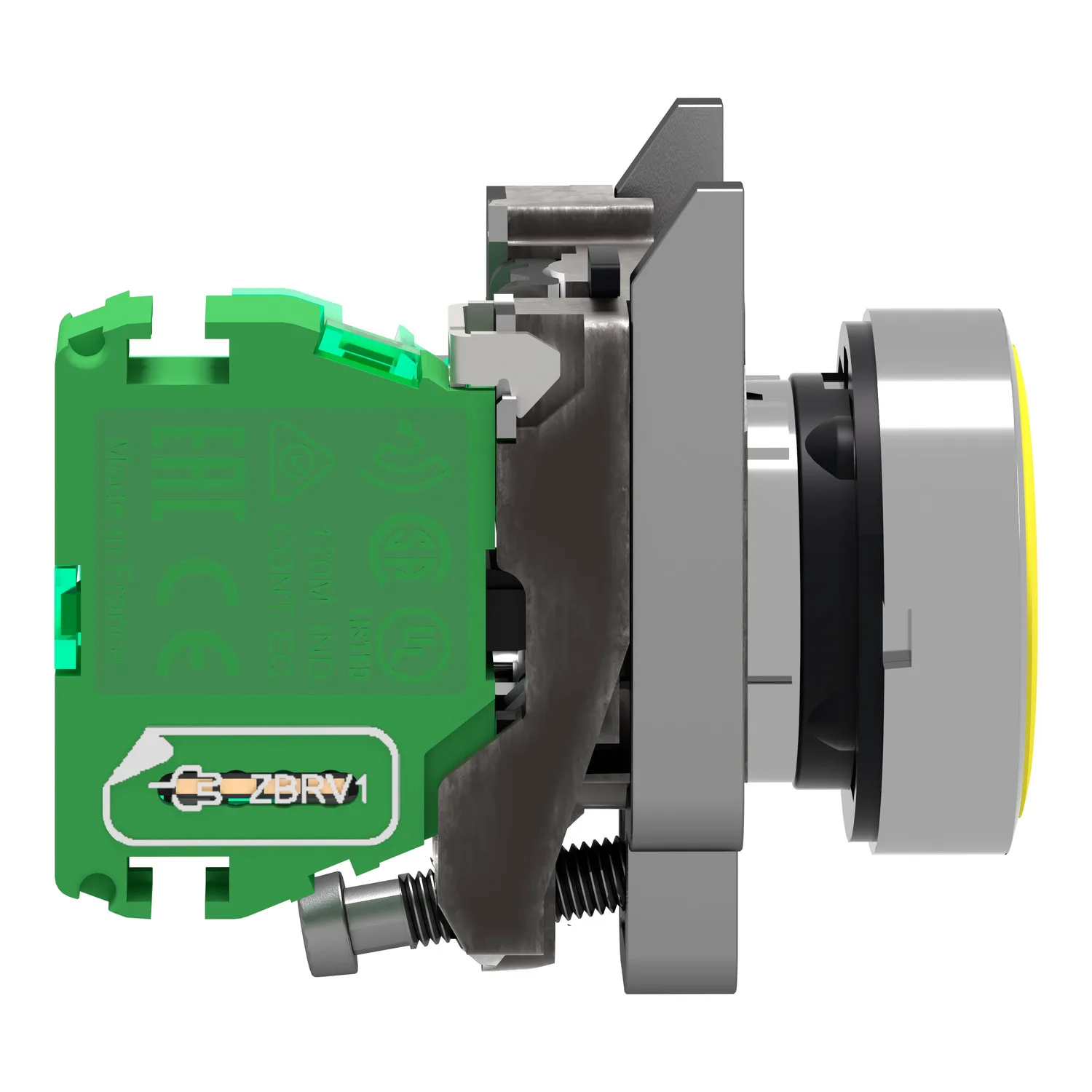

Funkdrucktaster, Harmony XB4R, Metall, Ø22mm, batterielos, kabellos, gelb
Schneider ZB4RTA5, Funkdrucktaster, Harmony XB4R, Metall, Ø22mm, batterielos, kabellos, gelb. Kategorie: Harmony Wireless Push buttons & Ecosystem. Auf Lager.
- Referenz:ZB4RTA5
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Lager (1 Stk.) ✅
- Preis:181.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Harmony XB5
- Produkt- Oder Komponententyp
- Funksender ohne Batterie, Sender
- Kurzbezeichnung Des Geräts
- XB5R
- Blendenmaterial
- Chrom-beschichtetes Metall
Produktbeschreibung
Die draht- und batterielosen Funk-Drucktaster, -Schalter und -Sensoren der Baureihe Harmony XB4R/XB5R werden in vielen Anwendungen im Bereich Gebäude (automatische Tore, usw.) und Industrie (Förderanlagen, usw.) eingesetzt. Die Funklösungen bestechen dabei durch Vorteile wie geringe Installationskosten und -zeiten, hohe Flexibilität und Mobilität sowie maximaler Verfügbarkeit. Dieser gelbe Funkdrucktaster aus Metall kann in einer 22mm Bohrung montiert und installiert werden. Das Einlernen in den jeweiligen Empfänger erfolgt per einfacher Tastenkombination. Sender und Empfänger kommunizieren dabei über ein weltweit freies Frequenzband von 2,4 GHz und sind für ZigBee Green Power zugelassen. Die mögliche Reichweite erstreckt sich dabei bis zu 100m in freiem Feld und 25m bei geschlossenem Schaltschrank. Durch die vorhandenen Zertifizierungen und Einhaltung von Normen ist der mögliche Einsatz in vielen Ländern sichergestellt. Dank des Green Premium Umweltzeichens können Sie detaillierte Informationen zu Materialinhalten, Umweltauswirkungen und Kreislaufwirtschaft erhalten, die Ihre Nachhaltigkeitsziele unterstützen.
Hauptmerkmale
- Kompatibel mit verschiedenen Empfängern mit Relais- oder Halbleiterausgängen, sowie Modbus
- Funklösungen eignen sich aufgrund ihrer Flexibilität ideal zur Nachrüstung von Maschinen und Anlagen
- Geringer Installations- und Montageaufwand, da keine Verdrahtung notwendig
- Batterielosigkeit sorgt für maximale Verfügbarkeit und minimale Wartung
- Standards, Normen und Zertifizierungen für internationalen Einsatz
Technische Daten
Hauptmerkmale9
| Baureihe | Harmony XB5 |
|---|---|
| Produkt- Oder Komponententyp | Funksender ohne Batterie, Sender |
| Kurzbezeichnung Des Geräts | XB5R |
| Blendenmaterial | Chrom-beschichtetes Metall |
| Haltekragenmaterial | Zamak |
| Montagedurchmesser | 22 mm |
| Übertragungsfrequenz | 2405 MHz |
| Schadstoffklasse | 5M00G7W |
| Antennentyp | Omnidirektional |
Zusatzmerkmale25
| Form Des Signaleinheitkopfes | Rund |
|---|---|
| Operatortyp | Drucktaster mit Rückstellung mit Sender |
| Betriebsprofil | Gelb Einbau |
| Max. Leistungsaufnahme In W | 1 mW |
| Anzahl Der Kanäle | 16 |
| Modulationstechnik | O-QPSK |
| Bandbreite | 5 MHz |
| Antennenverstärkung | 0 dBi |
| Einbautiefe | 42 mm |
| CAD-Gesamthöhe | 41,5 mm |
| CAD-Gesamtbreite | 30 mm |
| CAD-Gesamttiefe | 43 mm |
| Produktgewicht | 0,045 kg |
| Betriebsweg | 4,3 mm (Gesamtweg) |
| Betätigungskraft | 10 N Wechslerkontakt, der den elektrischen Zustand ändert |
| Mechanische Robustheit | Fallbeständigkeit 1.000 mm entspricht IEC 60068-2-32 |
| Normen | CSA C22.2 Nr. 14; IEC 60947-1; IEC 60947-5-1; UL 508 |
| Funkvereinbarung | ANATEL; ARIB T66; FCC; ICASA; RSS |
| Kommunikationsprotokoll | ZigBee grüne Energie bei 2,4 GHz entspricht IEEE 802.15.4 |
| Max. Schaltabstand | 100 m im freien Feld; 25 m Sender in einem Kunststoffgehäuse Typ XAL D und Empfänger in einem Metallgehäuse; 300 m Sender in Gehäuse Typ XAL D, Empfänger in Metallgehäuse und Verwendung einer Relaisantenne |
| Erfassungszeit | 2 ms |
| [tA] Antwortzeit | < 2 ms |
| Emissionsleistung | 3 mW |
| Befestigungsmodus | Befestigungsschraube unterhalb des Kopfes: 0,8…1,2 Nm |
| Code Für Den Elektrischen Aufbau | PW1 |
Montage12
| Beschichtung | TH |
|---|---|
| Umgebungstemperatur Bei Lagerung | -40…70 °C |
| Umgebungstemperatur Bei Betrieb | -40…70 °C |
| Relative Luftfeuchtigkeit | 95 % bei -40…70 °C Betauung nicht zulässig |
| Schutzart (IP) | IP66 (Vorderseite) entspricht IEC 60529; IP67 (Vorderseite) entspricht IEC 60529; IP69 (Vorderseite) entspricht IEC 60529; IP69K (Vorderseite) entspricht IEC 60529 |
| Schutzart (IK) | IK03 entspricht IEC 50102 |
| Mechanische Lebensdauer | 1000000 Zyklen |
| Stoßfestigkeit | 25 gn (Dauer = 6 ms) für 6.000 Stöße entspricht IEC 60068-2-27; 30 gn (Dauer = 18 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27; 50 gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27 |
| Vibrationsfestigkeit | 5 gn (f= 11…500 Hz) entspricht IEC 60068-2-6; ± 10 mm (f= 2…11 Hz) entspricht IEC 60068-2-6 |
| Elektromagnetische Verträglichkeit | Störfestigkeitsprüfung bei elektrostatischer Entladung - Teststufe: 8 kV (in Umgebungsluft (in isolierteilen Bereichen)) entspricht IEC 61000-4-2; Störfestigkeitsprüfung bei elektrostatischer Entladung - Teststufe: 4 kV (bei Kontakt (bei Metallteilen)) entspricht IEC 61000-4-2; Suszeptibilität gegen elektromagnetische Felder - Teststufe: 20 V/m (80 - 3.000 MHz) entspricht IEC 61000-4-3; Suszeptibi |
| Produktzertifizierungen | UL; CSA; C-Tick; GOST; BT 2006/95/EC |
| Richtlinien | 1999/5/EC - Richtlinie R&TTE; 2004/108/EG - elektromagnetische Verträglichkeit |
Verpackungseinheiten6
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 8,6 cm |
| VPE 1 Breite | 3,4 cm |
| VPE 1 Länge | 5,3 cm |
| Verpackungsgewicht (Lbs) | 93,0 g |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
