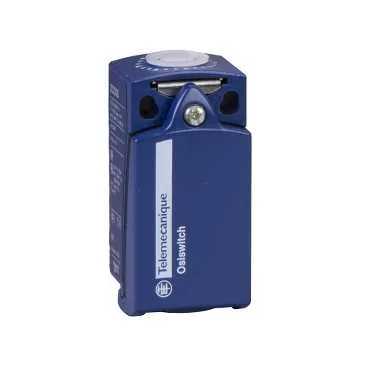

Telemecanique Sensors ZCD29 - Endschaltergehäuse ZCD, kompakt, 2NC, Schnappschalter, Klemmenanschluss
Telemecanique Sensors

Endschaltergehäuse ZCD, kompakt, 2NC, Schnappschalter, Klemmenanschluss

Telemecanique Sensors ZCD29, Endschaltergehäuse ZCD, kompakt, 2NC, Schnappschalter, Klemmenanschluss. Kategorie: Body. Fragen Sie ein Angebot für Preis und Lieferzeit an.

  • Referenz:ZCD29
  • Hersteller / Marke:Telemecanique Sensors
  • Verfügbarkeit:Auf Anfrage / Bestand prüfen
  • Preis:55.00 EUR (Request a quote)
Preisangebot per WhatsApp anfordern

Wichtige Eigenschaften

Produktserie
OsiSense XC
Serienname
Standard kompakt
Produkt- Oder Komponententyp
Endschaltergehäuse
Kurzbezeichnung Des Geräts
ZCD
← Zurück zum Katalog

Produktbeschreibung

Das Produkt mit der Referenz ZCD29 von Telemecanique Sensors ist ein Grenztastergehäuse, das in die Kategorie der Standard-Endschalter fällt. Dieses Modell wurde in der kompakten Standardform der OsiSense XC-Serie entworfen und verfügt über eine 2 NC-Kontaktanordnung sowie eine Sprungschaltfunktion mit gleichzeitiger Betätigung. Sie können ein aktuelles Preisangebot für dieses Produkt bei ÜÇ-EL Elektrik anfordern.

Technische Daten

ProduktserieOsiSense XC
SeriennameStandard kompakt
Produkt- Oder KomponententypEndschaltergehäuse
Kurzbezeichnung Des GerätsZCD
DesignKompakt
GehäusetypFest
Zugehöriger KopfZCE01, ZCE02, ZCE05, ZCE06, ZCE07, ZCE08, ZCE09, ZCE10, ZCE11, ZCE13, ZCE14, ZCE21, ZCE24, ZCE27, ZCE28, ZCE29, ZCE62, ZCE63, ZCE64, ZCE65, ZCE66, ZCE67, ZCEH0, ZCEH2
GehäusematerialZamak
Anzahl Der Pole2
Kontakttyp Und -anordnung2 NC
KontaktbetriebSprungschaltglied, gleichzeitig
Zugehörige AnschlusskomponenteZCDEF12, ZCDEG11, ZCDEG13, ZCDEN12, ZCDEP16, ZCDEP20
Elektrischer AnschlussSchraubklemmen, Anschlusskapazität: 1 x 0,34...2 x 1,5 mm²
KontaktisolationsformZb
KontaktmaterialSilberbeschichtete Kontakte
ZwangsöffnungMit
Minimale Betätigungsgeschwindigkeit0.01 m/s
Kontaktcode-DarstellungB300, AC-15 (Ue = 240 V, Ie = 1,5 A) Konformitätsstandard EN/IEC 60947-5-1 Anhang A, R300, DC-13 (Ue = 250 V, Ie = 0,1 A) Konformitätsstandard EN/IEC 60947-5-1 Anhang A
[Ui] Nennisolationsspannung500 V Verschmutzungsgrad 3 Konformitätsstandard IEC 60947-1, 300 V Konformitätsstandard UL 508, 300 V Konformitätsstandard CSA C22.2 Nr. 14
[Uimp] Bemessungsstoßspannungsfestigkeit6 kV Konformitätsstandard IEC 60664, 6 kV Konformitätsstandard IEC 60947-1
Kurzschlussschutz6 A durch gG-Patronensicherung
Elektrische Lebensdauer5000000 Zyklen, DC-13 120 V, 1 W, Arbeitsgeschwindigkeit: < 60 Zyk/min, Lastfaktor: 0.5 Konformitätsstandard IEC 60947-5-1 Anhang C, 5000000 Zyklen, DC-13 24 V, 3 W, Arbeitsgeschwindigkeit: < 60 Zyk/min, Lastfaktor: 0.5 Konformitätsstandard IEC 60947-5-1 Anhang C, 5000000 Zyklen, DC-13 48 V, 2 W, Arbeitsgeschwindigkeit: < 60 Zyk/min, Lastfaktor: 0.5 Konformitätsstandard IEC 60947-5-1 Anhang C
Breite31 mm
Höhe65 mm
Tiefe30 mm
Produktgewicht0.14 kg
ProduktkompatibilitätXCKD
Umgebungstemperatur Bei Betrieb-25...70 °C
Umgebungstemperatur Bei Lagerung-40...70 °C
Status Des Nachhaltigen AngebotsGreen Premium Produkt
ROHSKonform - seit 1002 - Schneider Electric Konformitätserklärung
REACHEnthält keine SVHC über dem Referenzschwellenwert
Anweisungen Zum Ende Der ProduktlebensdauerKeine speziellen Recyclingverfahren erforderlich

Dokumente und Downloads

Die Dokumente werden vom Hersteller veröffentlicht und in einem neuen Tab geöffnet.

Datenblätter1
Kataloge2
Prospekte2
Anleitungen1
Umweltinformationen3
Konformitätserklärungen3
CAD-Zeichnungen6
