Schneider

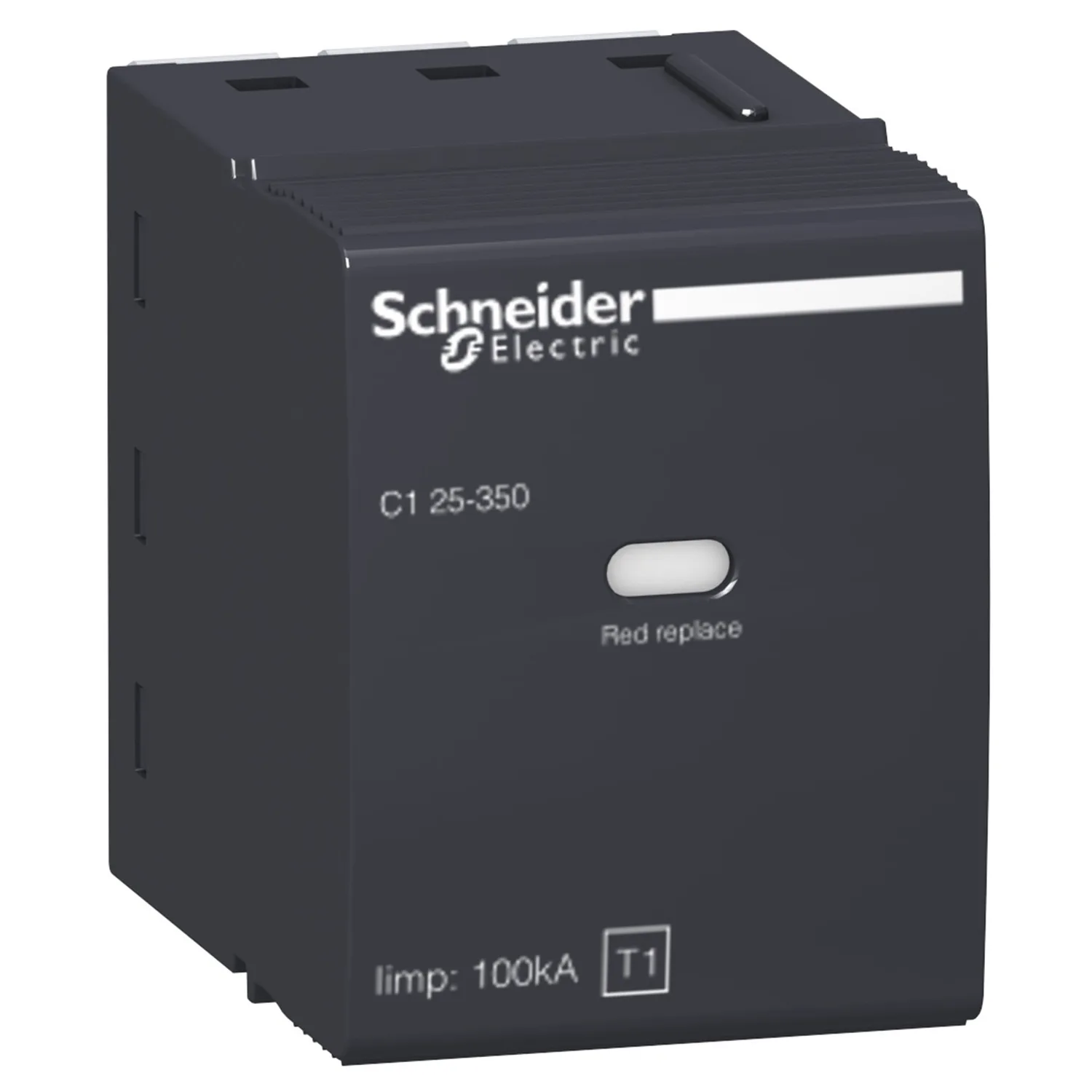

Acti9 - Cartouche pour parafoudre - pour C neutre à 350
Schneider 16317, Acti9 - Cartouche pour parafoudre - pour C neutre à 350. Catégorie : Modular Surge Arrester: iPRF1 12,5r & PRD1. Demandez un devis pour le prix et le délai.
- Référence :16317
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :255.00 EUR (Request a quote)
Caractéristiques clés
- Gamme De Produit
- Acti9
- Type De Produit Ou Équipement
- Cartouche
- Nom De L'appareil
- C1 Neutre-350
- Compatibilité De Gamme
- Acti9 PRD1 25r; Acti9 PRD1 Master
Description du produit
- Ce produit est compatible avec les systèmes de mise à la terre TT, TN-S et TN-C. Sa température de fonctionnement est de -25°C à 60°C et sa température de stockage est de -40°C à 85°C.
- De dimensions L36xH50xP57mm, son degré de protection est IP20 et IP40 une fois inséré dans le boîtier modulaire.
- Ce produit Acti9 est une cartouche C1 Neutre-350 pour parafoudre PRD1 25r/Master. Il est branché sur le module de protection contre les surtensions. Le courant de décharge maximal est de 40kA. Le courant de décharge nominal est de 25kA.
- Avec une tension maximale de fonctionnement continu Uc de 350Vca, la cartouche possède un niveau de protection contre la surtension de 1,5kV.
- Les performances de ce produit répondent à la plupart des normes internationales et homologations exigeantes : EN 61643-11IEC 61643-11: 2011
Caractéristiques techniques
Principales7
| Gamme De Produit | Acti9 |
|---|---|
| Type De Produit Ou Équipement | Cartouche |
| Nom De L'appareil | C1 Neutre-350 |
| Compatibilité De Gamme | Acti9 PRD1 25r; Acti9 PRD1 Master |
| Type De Parafoudre | Réseau de distribution électrique |
| Normes | CEI 61643-1; EN 61643-11 |
| Certifications Du Produit | KEMA-KEUR |
Complémentaires18
| Classe De Parafoudre | Type 1 |
|---|---|
| Technologie Du Parafoudre | Éclateur |
| Destination Du Produit | Dispositif de protection contre les surtensions PRD1 25r 1P + N; Dispositif de protection contre les surtensions PRD1 25r 3P + N; Dispositif de protection contre les surtensions PRD1 Master 1P + N; Dispositif de protection contre les surtensions PRD1 Master 3P + N |
| Schéma De Liaison À La Terre | TN; TT |
| [Ue] Tension Assignée D'emploi | 230 V CA 50 Hz |
| Courant Nominal De Décharge | 20 kA |
| [Uc] Tension Maximale De Service Permanent | 350 V |
| [Up] Niveau De Protection En Tension Maximal | 1,5 kV type 1 |
| [If] Courant De Suite | 0,1 kA |
| Mode D'installation | Embrochable |
| Support De Montage | Dans module SPD |
| Pas De 9 Mm | 4 |
| Hauteur | 50 mm |
| Largeur | 36 mm |
| Profondeur | 57 mm |
| Couleur | Gris anthracite (RAL 7016) |
| Matière | PBT (polybutylène téréphtalate) |
| Temps De Réponse | < 100 ns |
Environnement5
| Degré De Protection IP | IP20 face avant : |
|---|---|
| Humidité Relative | 5…90 % |
| Altitude De Fonctionnement | 0...2000 m |
| Température De L'air Ambiant En Fonctionnement | -25…60 °C |
| Température Ambiante Pour Le Stockage | -40…80 °C |
Emballage12
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 6,700 cm |
| Largeur De L'emballage 1 | 4,000 cm |
| Longueur De L'emballage 1 | 9,500 cm |
| Poids De L'emballage (Kg) | 213,000 g |
| Type D'emballage 2 | S02 |
| Nb Produits Dans L'emballage 2 | 35 |
| Hauteur De L'emballage 2 | 15,000 cm |
| Largeur De L'emballage 2 | 30,000 cm |
| Longueur De L'emballage 2 | 40,000 cm |
| Poids De L'emballage 2 | 7,868 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
