Schneider

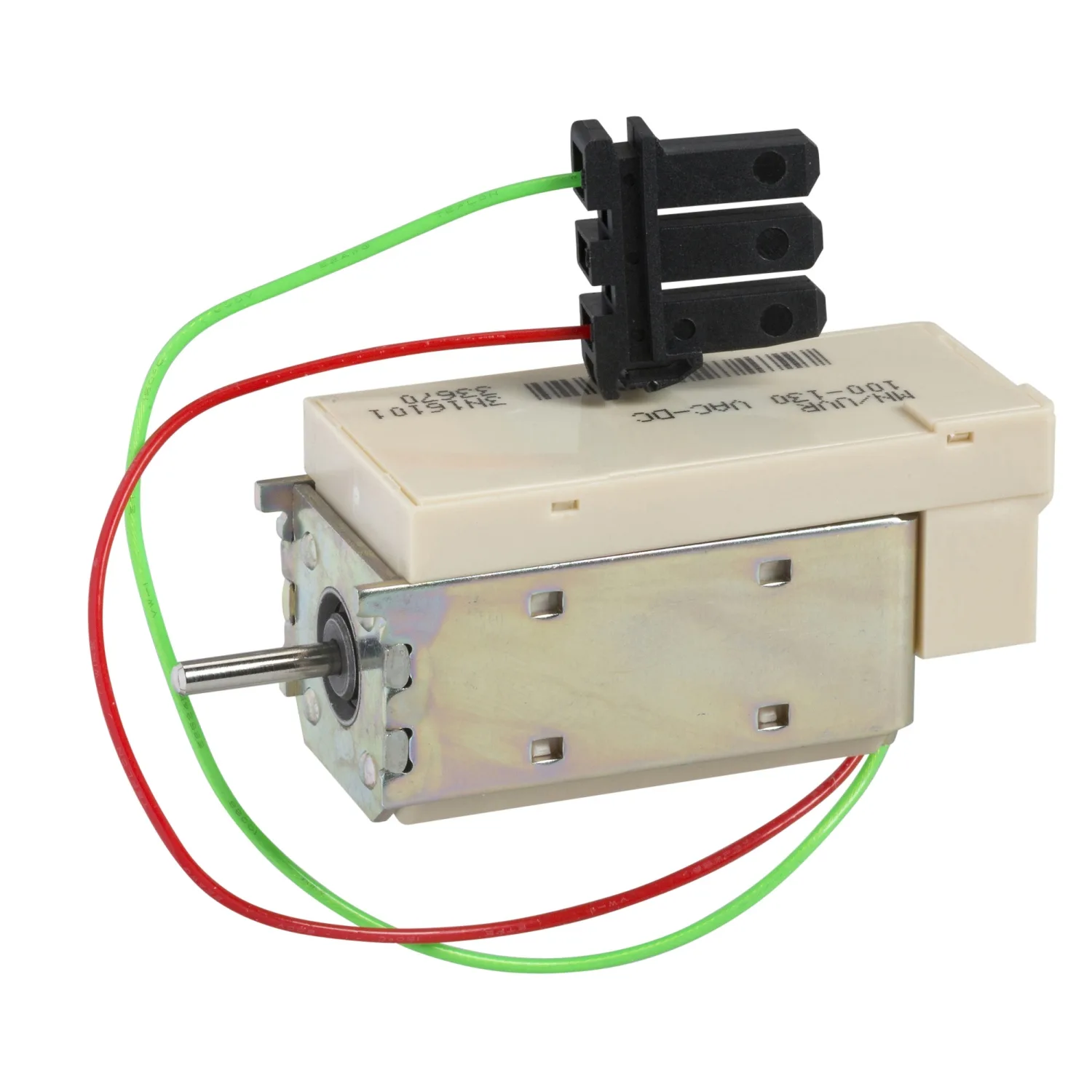

ComPacT NS - déclencheur voltmétrique MN - 380-480Vca - débro - pr NS630-3200
Schneider 33824, ComPacT NS - déclencheur voltmétrique MN - 380-480Vca - débro - pr NS630-3200. Catégorie : MasterPact NT. Demandez un devis pour le prix et le délai.
- Référence :33824
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :385.00 EUR (Request a quote)
Caractéristiques clés
- Gamme
- MasterPacT
- Nom De L'appareil
- MN
- Type De Produit Ou Équipement
- Libération de tension
- Application De L'appareil
- Contrôle
Description du produit
- Ce déclencheur sert au déclenchement à distance instantané du disjoncteur MasterPact NT/NW
- Le déclenchement s'effectue de manière instantanée dès que la tension d'alimentation chute à une valeur de 0,7x la tension nominale
- Déclencheur à minimum de tension instantané MN 380/480V AC NT débrochable
- Ce déclencheur ne peut être commandé qu'en association avec un disjoncteur configuré.
Caractéristiques techniques
Principales10
| Gamme | MasterPacT |
|---|---|
| Gamme De Produit | MasterPacT NT; MasterPacT NT NAVY; ComPacT NS630b...1600 nouvelle génération |
| Nom De L'appareil | MN |
| Type De Produit Ou Équipement | Libération de tension |
| Application De L'appareil | Contrôle |
| Type De Déclencheur Voltmétrique | Déclencheur d'ouverture à émission MX (shunt trip release = shunt trip); Déclencheur à minimum de tension |
| Type De Commande | Standard |
| [Uc] Tension Circuit De Commande | 380...480 V CA 50/60 Hz |
| Mode De Montage Du Disjoncteur | Débrochable |
| Compatibilité De Gamme | MasterPacT MasterPacT NT; ComPacT ComPacT NS630b...1600 |
Complémentaires3
| Seuil De Fonctionnement | 0,35 à 0,7 x Un ouverture; 0,85 x Un fermeture |
|---|---|
| Temps De Réponse | 40 ms +/- 5 % pour MasterPacT NT; 90 ms +/- 5 % pour ComPacT NS630b...1600 |
| Puissance Au Maintien | 4,5 VA |
Emballage18
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 4,300 cm |
| Largeur De L'emballage 1 | 6,000 cm |
| Longueur De L'emballage 1 | 8,500 cm |
| Poids De L'emballage (Kg) | 180,500 g |
| Type D'emballage 2 | S01 |
| Nb Produits Dans L'emballage 2 | 15 |
| Hauteur De L'emballage 2 | 15,000 cm |
| Largeur De L'emballage 2 | 15,000 cm |
| Longueur De L'emballage 2 | 40,000 cm |
| Poids De L'emballage 2 | 2,848 kg |
| Type D'emballage 3 | P12 |
| Nb Produits Dans L'emballage 3 | 480 |
| Hauteur De L'emballage 3 | 45,000 cm |
| Largeur De L'emballage 3 | 80,000 cm |
| Longueur De L'emballage 3 | 120,000 cm |
| Poids De L'emballage 3 | 103,152 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
