Schneider

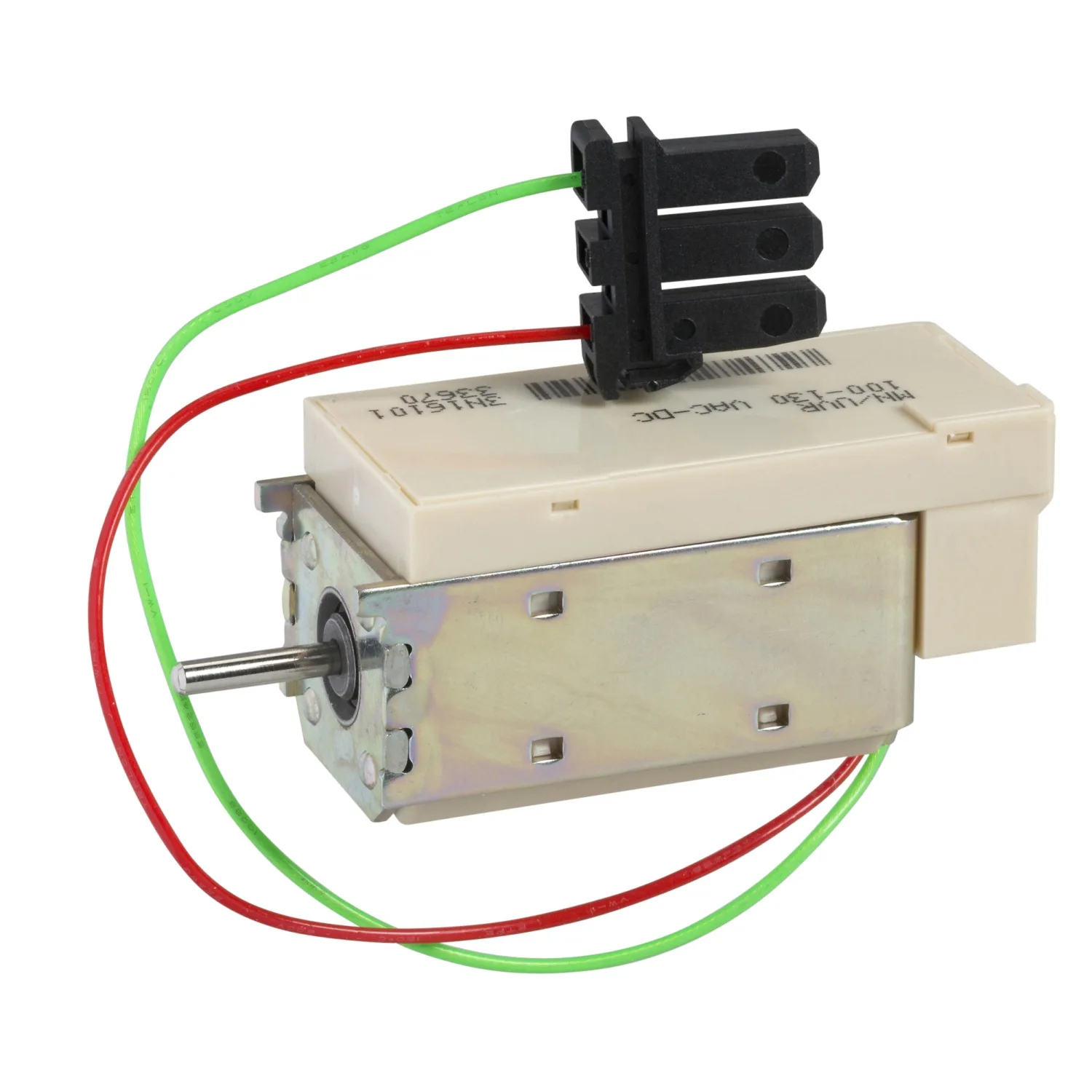

MasterPact - déclencheur voltmétrique MN - 100/130Vca/cc - 50/60Hz - fixe
Schneider 47382, MasterPact - déclencheur voltmétrique MN - 100/130Vca/cc - 50/60Hz - fixe. Catégorie : Compact NS switch-disconnectors. Demandez un devis pour le prix et le délai.
- Référence :47382
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :383.00 EUR (Request a quote)
Caractéristiques clés
- Gamme
- MasterPacT
- Gamme De Produit
- MasterPacT NT; MasterPacT NW; MasterPacT NW DC
- Nom De L'appareil
- MN
- Type De Produit Ou Équipement
- Libération de tension
Description du produit
- Cette bobine de déclenchement est utilisée pour le déclenchement à distance instantané du disjoncteur MasterPact NT/NW
- Le déclenchement a lieu de manière instantanée dès que la tension d'alimentation chute à une valeur de 0,7x la tension nominale
- Déclencheur à minimum de tension instantané MN 100/130V AC/DC NT/NW fixe
- Cette bobine de déclenchement ne peut être commandée qu'en association avec un disjoncteur configuré.
Caractéristiques techniques
Principales10
| Gamme | MasterPacT |
|---|---|
| Gamme De Produit | MasterPacT NT; MasterPacT NW; MasterPacT NW DC |
| Nom De L'appareil | MN |
| Type De Produit Ou Équipement | Libération de tension |
| Application De L'appareil | Contrôle |
| Type De Déclencheur Voltmétrique | Déclencheur d'ouverture à émission MX (shunt trip release = shunt trip); Déclencheur à minimum de tension |
| Type De Commande | Standard |
| [Uc] Tension Circuit De Commande | 100...130 V CA 50/60 Hz; 100...130 V CC |
| Mode De Montage Du Disjoncteur | Fixe |
| Compatibilité De Gamme | MasterPacT MasterPacT NT; MasterPacT MasterPacT NW; MasterPacT MasterPacT NW DC |
Complémentaires3
| Seuil De Fonctionnement | 0,35 à 0,7 x Un ouverture; 0,85 Un fermeture |
|---|---|
| Temps De Réponse | 40 ms +/- 5 % pour MasterPacT NT; 90 ms +/- 5 % pour MasterPacT NW |
| Puissance Au Maintien | 4,5 VA |
Emballage6
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 3,0 cm |
| Largeur De L'emballage 1 | 8,0 cm |
| Longueur De L'emballage 1 | 6,0 cm |
| Poids De L'emballage (Kg) | 174,0 g |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
