Schneider

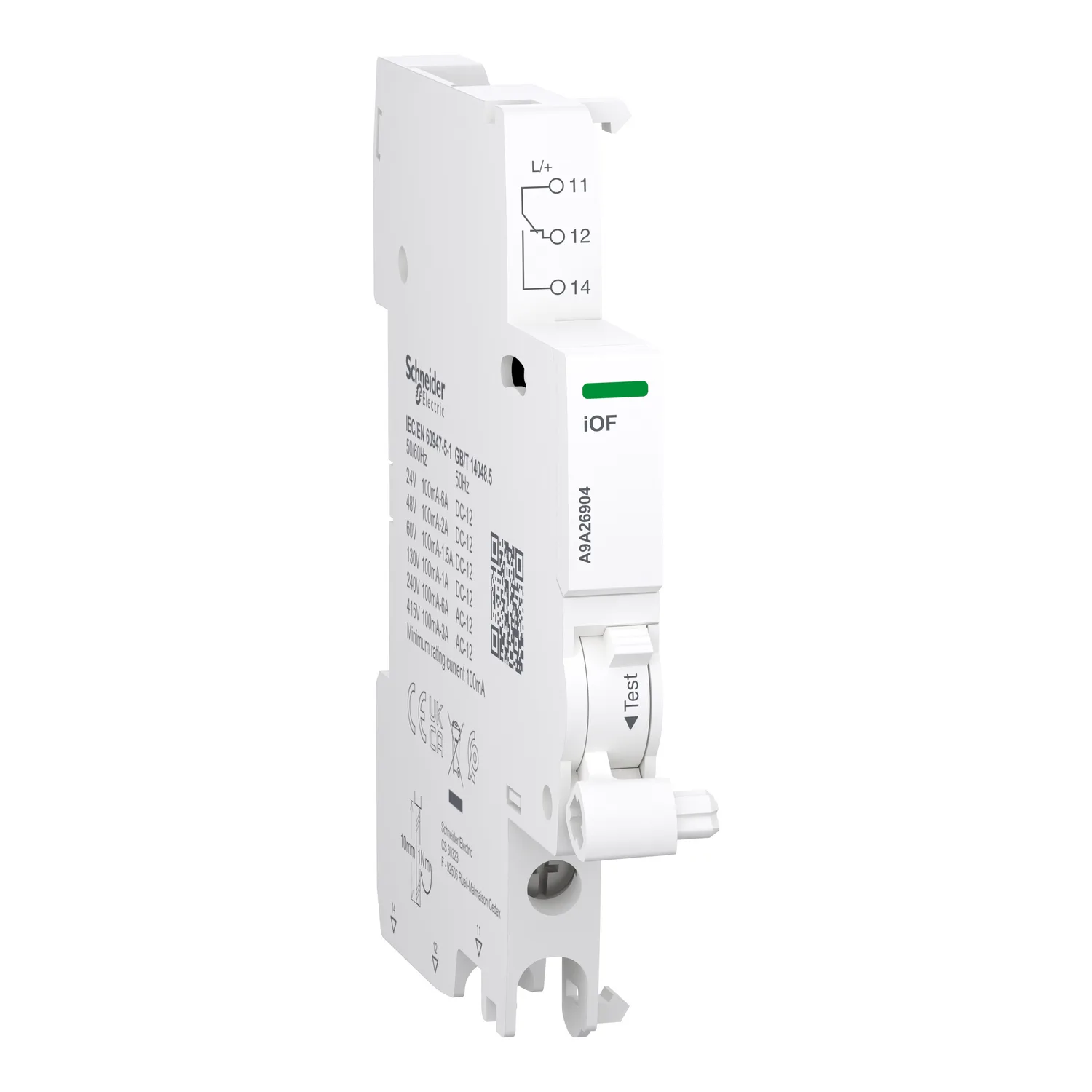

Acti9 Contact Auxiliaire 1 OF - Courant 100mA à 6A ca/dc
Schneider A9A26904, Acti9 Contact Auxiliaire 1 OF - Courant 100mA à 6A ca/dc. Catégorie : indication & tripping. Demandez un devis pour le prix et le délai.
- Référence :A9A26904
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :25.60 EUR (Request a quote)
Caractéristiques clés
- Gamme De Produit
- Acti9
- Type De Produit Ou Équipement
- Contact ouvert/fermé
- Nom De L'appareil
- iOF
- Composition De Contacts De Signalisation
- 1 F/O
Description du produit
- <strong><p>A quoi sert le produit ? Où l'installer ?</p></strong>
- <p>Cet auxiliaire électrique Acti9 est un contact OF (ouvert/fermé) donnant la position du disjoncteur ou intérupteur qui lui est associé.
- Il est destiné à une installation électrique dans les bâtiments commerciaux ou industriels pour des applications standards (relayage).</p>
- <strong><p>Quels sont les avantages à l'installation ?</p></strong>
- <p>Simplicité d'intégration avec les disjoncteurs modulaires de Schneider Electric.
- </p>
- <strong><p>A quels standards et normes le produit répond-il ?</p></strong>
- <p>Il répond à la norme sur les auxiliaires : IEC 60947-5-1.
- </p>
- <strong><p>Le saviez-vous ?</p></strong>
- <p>Ce contact OF est compatible avec les gammes Acti9 telles que idt40, iC60, iID, ISW-NA, iID40, iDT60.
- </p>
Caractéristiques principales
- Indique l'état du dispositif ouvert/fermé
- Compatible avec les utilisations standard avec un courant de 100 mA à 6 A
- Compatible avec iC60, iID, iC40 et iSW-NA
- À fixer avec des agrafes directement à gauche du disjoncteur
Caractéristiques techniques
Principales9
| Gamme De Produit | Acti9 |
|---|---|
| Type De Produit Ou Équipement | Contact ouvert/fermé |
| Nom De L'appareil | iOF |
| Composition De Contacts De Signalisation | 1 F/O |
| [In] Courant Nominal | 0,1…6 A at 24...240 V, CA 50/60 Hz; 0,1…3 A at 415 V, CA 50/60 Hz; 0,1…6 A at 24 V, CC; 0,1…2 A at 48 V, CC; 0,1…1,5 A at 60 V, CC; 0,1…1 A at 130 V, CC |
| Pas De 9 Mm | 1 |
| Normes | EN/IEC 60947-5-1; GB/T 14048.5 |
| Certifications Du Produit | CE; UKCA |
| Labels Qualité | EAC; CCC; CMIM |
Complémentaires15
| Compatibilité De Gamme | Acti9 iC60H RCBO; Acti9 iC60H RCBO PoN; Acti9 iC60H2 RCBO; Acti9 iC60N RCBO; Acti9 iKQE RCBO; Acti9 iSW; Acti9 iCVm40; Acti9 iCVr40; Acti9 iDDm40 |
|---|---|
| [Ui] Tension Assignée D'isolement | 500 V |
| [Uimp] Tension Assignée De Tenue Aux Chocs | 4 kV |
| Mode D'installation | Encliquetable |
| Emplacement De Montage | Côté gauche du disjoncteur |
| Support De Montage | Rail DIN |
| Compatibilité Des Répartiteur, Peigne, Jeu De Barres | Haut : OUI |
| Hauteur | 86 mm |
| Largeur | 9 mm |
| Profondeur | 73 mm |
| Poids Net | 32 g |
| Couleur | Blanc |
| Mode De Raccordement | Borniers à vis-étrier (bas): 1 cable(s) 1…4 mm² - rigide; Borniers à vis-étrier (bas): 1 cable(s) 0,5…2,5 mm² - flexible; Borniers à vis-étrier (bas): 2 cable(s) 2,5 mm² - rigide; Borniers à vis-étrier (bas): 2 cable(s) 1,5 mm² - flexible avec embout |
| Longueur De Dénudage Des Fils | 10 mm |
| Couple De Serrage | 1 N.m bas |
Environnement6
| Degré De Protection IP | IP20 |
|---|---|
| Degré De Pollution | 3 |
| Tropicalisation | 2 |
| Humidité Relative | 95 % à 55 °C |
| Température De L'air Ambiant En Fonctionnement | -35…70 °C |
| Température Ambiante Pour Le Stockage | -40…85 °C |
Emballage18
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 2,100 cm |
| Largeur De L'emballage 1 | 8,000 cm |
| Longueur De L'emballage 1 | 9,300 cm |
| Poids De L'emballage (Kg) | 40,000 g |
| Type D'emballage 2 | BB1 |
| Nb Produits Dans L'emballage 2 | 12 |
| Hauteur De L'emballage 2 | 8,500 cm |
| Largeur De L'emballage 2 | 10,000 cm |
| Longueur De L'emballage 2 | 27,000 cm |
| Poids De L'emballage 2 | 565,000 g |
| Type D'emballage 3 | S03 |
| Nb Produits Dans L'emballage 3 | 120 |
| Hauteur De L'emballage 3 | 30,000 cm |
| Largeur De L'emballage 3 | 30,000 cm |
| Longueur De L'emballage 3 | 40,000 cm |
| Poids De L'emballage 3 | 6,300 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
