Schneider

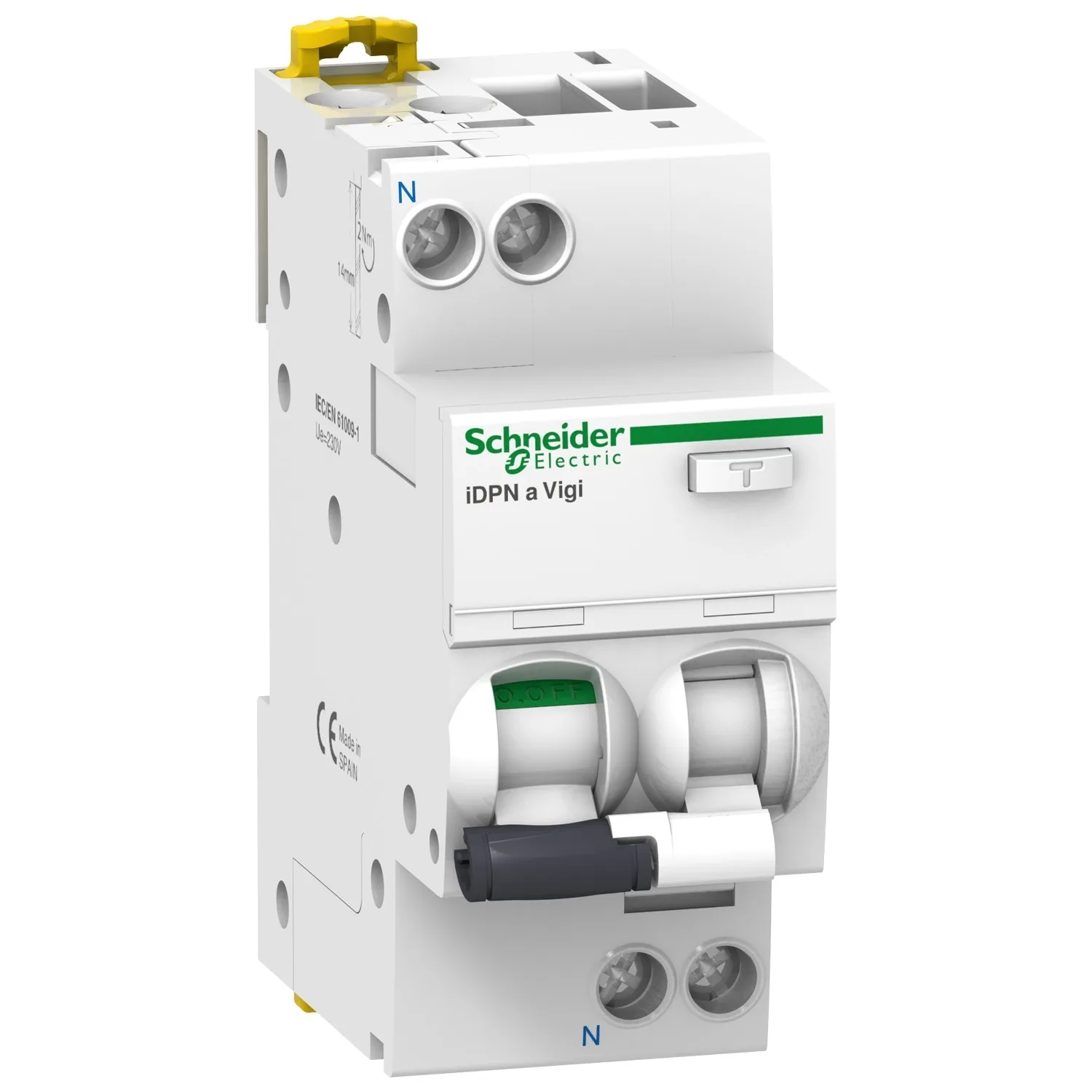

A9D34610 - iDPN Vigi 1P + N 10A 4.5 kA Courbe C 30mA
Schneider A9D34610, iDPN Vigi 1P + N 10A 4.5 kA Courbe C 30mA. Catégorie : iDPN Vigi RCBO. Demandez un devis pour le prix et le délai.
- Référence :A9D34610
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :73.60 EUR (Request a quote)
Caractéristiques clés
- Gamme
- Acti 9
- Nom De Produit
- Acti9 iDPN Vigi
- Type De Produit Ou De Composant
- Disjoncteur différentiel (RCBO)
- Groupe De Produits
- iDPNa Vigi
Description du produit
- Classe de protection contre les fuites à la terre de type AC avec une sensibilité de 30mA
- Temporisation de la protection contre les fuites à la terre instantanée
- Capacité de coupure en court-circuit de classe Icn jusqu'à 4500A selon la norme EN/IEC 61009-2-1
- Ce produit offre une protection contre les courts-circuits, les surcharges de câbles, les chocs électriques causés par un contact indirect et les risques d'incendie
- L'indicateur de défaut de terre sur la face avant permet d'identifier rapidement le type de défaut par défaut
- Grâce à son pouvoir de coupure élevé, il offre une solution sûre et fiable pour les applications tertiaires et industrielles
- Ce produit est conforme à la norme EN/IEC 61009-2-1
- Il possède une endurance électrique allant jusqu'à 20000 cycles et une endurance mécanique allant jusqu'à 20000 cycles
- Tension de fonctionnement Ue de 220VAC à 240VAC
- Tension assignée d'isolement 400VAC
- Tension assignée de tenue aux chocs Uimp 4kV
- Montage sur rail DIN possible
- La largeur en pas de 9mm est de 4
- La couleur du produit est blanche (RAL9003)
- Dimensions (L) 36mm x (H) 85mm x (P) 73mm
- Poids 125g
- Indice de protection IP20 selon la norme IEC/EN 60529, devient IP40 une fois installé dans un coffret modulaire
- Température de fonctionnement de -5°C à 60°C
- Température de stockage de -40°C à 85°C.
Caractéristiques principales
- Protection des personnes contre les chocs électriques par contact direct
- Combine la protection contre les courts-circuits et les courants de surcharge
- Conformité pour l'isolation selon les normes IEC 61009-1 et IEC 61009-2-1
- Installation facile grâce à la conception de borne combinée et à l'indicateur de raccordement des câbles
- Affichage des défauts de terre par indicateur mécanique rouge sur la face avant
Caractéristiques techniques
| Gamme | Acti 9 |
|---|---|
| Nom De Produit | Acti9 iDPN Vigi |
| Type De Produit Ou De Composant | Disjoncteur différentiel (RCBO) |
| Groupe De Produits | iDPNa Vigi |
| Application De L'appareil | Distribution |
| Description Des Pôles | 1P + N |
| Nombre De Pôles Protégés | 1 |
| Position Du Pôle Neutre | Gauche |
| [In] Courant Nominal | 10 A |
| Type De Réseau | AC |
| Fréquence Du Réseau | 50 Hz |
| Technologie Des Unités De Déclenchement | Thermomagnétique |
| Courbe | C |
| Sensibilité De Fuite À La Terre | 30 mA |
| Aptitude Au Sevrage | Oui conforme à EN/IEC 60947-2 |
| Emplacement De L'appareil Dans Le Système | Départ |
| [Ue] Tension Assignée De Service | 230...240 V AC 50 Hz |
| Limite De Déclenchement Magnétique | 5...10 x In |
| Technologie De Déclenchement De Courant Résiduel | Indépendant de la tension |
| Temporisation De La Protection Contre Les Fuites À La Terre | Instantané |
| Classe De Protection Contre Les Fuites À La Terre | Type AC |
| Pouvoir De Coupure | 4500 A Icn à 230...240 V AC 50 Hz conforme à EN/IEC 61009-2-1 |
| [Ics] Pouvoir Assigné De Coupure De Service | 4500 A 100 % x Icn at 230...240 V AC 50 Hz conforming to EN/IEC 61009-2-1 |
| Pouvoir De Coupure Et De Fermeture Nominal | Idm 4500 A à 230...240 V AC 50 Hz conforme à EN/IEC 61009-2-1 |
| Classe De Limitation | 3 conforme à EN/IEC 61009-2-1 |
| [Ui] Tension Assignée D'isolement | 400 V AC 50 Hz |
| [Uimp] Tension Assignée De Tenue Aux Chocs | 4 kV |
| Indicateur De Position Du Contact | Oui |
| Type De Commande | Maneton |
| Signalisation Locale | OUVERT, FERMÉ, déclenchement sur défaut |
| Type De Montage | Encliquetable |
| Support De Montage | Rail DIN |
| Compatibilité Du Bloc De Distribution Comb Busbar | Supérieur ou inférieur : OUI |
| Pas De Raccordement | 9 mm entre phase et neutre |
| Pas De 9 Mm | 4 |
| Hauteur | 85 mm |
| Largeur | 36 mm |
| Profondeur | 73 mm |
| Poids Du Produit | 125 g |
| Couleur | Blanc |
| Endurance Mécanique | 20000 cycles |
| Endurance Électrique | 20000 cycles |
| Description Des Options De Verrouillage | Dispositif de verrouillage |
| Connexions - Bornes | Borne simple haut ou bas 1…16 mm² rigide; Borne simple haut ou bas 1…10 mm² souple; Borne simple haut ou bas 1…10 mm² souple avec embout |
| Longueur De Dénudage Des Fils | 15 mm for üst veya alt connection |
| Couple De Serrage | 2 N.m haut ou bas |
| Protection Contre Les Fuites À La Terre | Intégré |
| Normes | EN/IEC 61009-2-1 |
| Certifications Du Produit | VDE |
| Degré De Protection IP | IP20 conforming to IEC 60529; IP40 (boîtier modulaire) conforming to IEC 60529 |
| Degré De Pollution | 3 |
| Catégorie De Surtension | III conforming to IEC 60364 |
| Compatibilité Électromagnétique | Tenue aux ondes 8/20 µs, 250 A conforme à EN/IEC 61009-2-1 |
| Tropicalisation | 2 conforme à IEC 60068-1 |
| Humidité Relative | 95 % à 55 °C |
| Température Ambiante De Fonctionnement | -5…60 °C |
| Température Ambiante De Stockage | -40…85 °C |
| Unit Type Of Package 1 | PCE |
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 4,000 cm |
| Package 1 Width | 8,500 cm |
| Package 1 Length | 10,000 cm |
| Paket Ağırlığı (Lbs) | 206,800 g |
| Unit Type Of Package 2 | S03 |
| Number Of Units In Package 2 | 54 |
| Package 2 Height | 30,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 11,557 kg |
| Unit Type Of Package 3 | P12 |
| Number Of Units In Package 3 | 432 |
| Package 3 Height | 45,000 cm |
| Package 3 Width | 80,000 cm |
| Package 3 Length | 120,000 cm |
| Package 3 Weight | 104,456 kg |
| Garanti (ay Olarak) | 18 |
