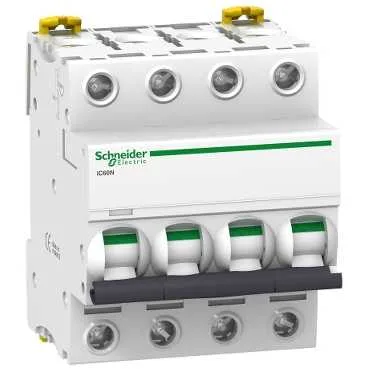

A9F74401 - Acti 9 iC60N Disjoncteur Miniature 4P 1A Courbe C
Schneider A9F74401, Acti 9 iC60N Disjoncteur Miniature 4P 1A Courbe C. Catégorie : Produits basse tension. Demandez un devis pour le prix et le délai.
- Référence :A9F74401
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :60.40 EUR (Request a quote)
Caractéristiques clés
- Application De L'appareil
- Distribution
- Gamme
- Acti 9
- Type De Produit Ou De Composant
- Disjoncteur miniature
- Nom Du Produit
- IC60
Description du produit
Schneider Le disjoncteur miniature de la série Acti 9 iC60N est proposé avec une description de pôles 4P et une valeur de courant nominal de 1 A. Doté d'une courbe C et d'une technologie de déclenchement thermomagnétique, l'appareil est disponible via ÜÇ-EL Elektrik. Le produit offre un support de montage sur rail DIN et un degré de protection IP20.
Caractéristiques techniques
| Application De L'appareil | Distribution |
|---|---|
| Gamme | Acti 9 |
| Type De Produit Ou De Composant | Disjoncteur miniature |
| Nom Du Produit | IC60 |
| Nom Court De L'appareil | IC60N |
| Description Des Pôles | 4P |
| Nombre De Pôles Protégés | 4 |
| [In] Courant Nominal | 1 A |
| Type Réseau | AC, DC |
| Technologie Des Unités De Déclenchement | Thermomagnétique |
| Code De Courbe | C |
| Pouvoir De Coupure | 50 kA Icuuyumluluk standardı IEC 60947-2 - 220...240 V AC 50/60 Hz, 50 kA Icuuyumluluk standardı IEC 60947-2 - 380...415 V AC 50/60 Hz, 6000 A Icnuyumluluk standardı EN 60898-1 - 400 V AC 50/60 Hz, 50 kA Icuuyumluluk standardı EN 60947-2 - 220...240 V AC 50/60 Hz, 50 kA Icuuyumluluk standardı EN 60947-2 - 380...415 V AC 50/60 Hz, 6000 A Icnuyumluluk standardı IEC 60898-1 - 400 V AC 50/60 Hz, 25 kA |
| Catégorie D'emploi | Kategori A EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2, Kategori Auyumluluk standardı IEC 60947-2 |
| Aptitude Au Sectionnement | Evetuyumluluk standardı EN 60947-2, Evetuyumluluk standardı IEC 60947-2, Evetuyumluluk standardı EN 60898-1, Evetuyumluluk standardı IEC 60898-1 |
| Normes | EN 60898-1, EN 60947-2, IEC 60898-1, IEC 60947-2 |
| Labels De Qualité | NF |
| Fréquence Du Réseau | 50/60 Hz |
| Limite De Déclenchement Magnétique | 8 x In +/- % 20 |
| [Ics] Pouvoir Assigné De Coupure De Service En Court-circuit | 6000 A 100 % x Icu uyumluluk standardı EN 60898-1 - 400 V AC 50/60 Hz, 50 kA 100 % x Icu uyumluluk standardı EN 60947-2 - 220...240 V AC 50/60 Hz, 50 kA 100 % x Icu uyumluluk standardı IEC 60947-2 - 220...240 V AC 50/60 Hz, 50 kA 100 % x Icu uyumluluk standardı EN 60947-2 - 380...415 V AC 50/60 Hz, 25 kA 100 % x Icu uyumluluk standardı EN 60947-2 - 440 V AC 50/60 Hz, 50 kA 100 % x Icu uyumluluk st |
| Classe De Limitation | 3uyumluluk standardı EN 60898-1, 3uyumluluk standardı IEC 60898-1 |
| [Ui] Tension Assignée D'isolement | 500 V AC 50/60 Hzuyumluluk standardı IEC 60947-2, 500 V AC 50/60 Hzuyumluluk standardı EN 60947-2 |
| [Uimp] Tension Assignée De Tenue Aux Chocs | 6 kVuyumluluk standardı EN 60947-2, 6 kVuyumluluk standardı IEC 60947-2 |
| Indicateur De Position Des Contacts | Evet |
| Type De Commande | Geçiş |
| Signalisation Locale | Açma göstergesi |
| Mode De Montage | Sabit |
| Support De Montage | DIN rayı |
| Compatibilité Du Bloc De Distribution En Peigne | EVET üst veya alt |
| Pas De 9 Mm | 8 |
| Hauteur | 85 mm |
| Largeur | 72 mm |
| Profondeur | 78.5 mm |
| Poids Du Produit | 0.5 kg |
| Couleur | Beyaz |
| Endurance Mécanique | 20000 cycles |
| Endurance Électrique | 10000 cycles |
| Connexions - Bornes | Tek terminal, üst veya alt sert kablo(lar) 1...25 mm² maks, Tek terminal, üst veya alt esnek kablo(lar) 1...16 mm² maks |
| Longueur De Dénudage Des Fils | 14 mm üst veya alt |
| Couple De Serrage | 2 N.m üst veya alt |
| Protection Contre Les Fuites À La Terre | Ayrı blok |
| Degré De Protection IP | IP20uyumluluk standardı EN 60529, IP20uyumluluk standardı IEC 60529 |
| Degré De Pollution | 3uyumluluk standardı EN 60947-2, 3uyumluluk standardı IEC 60947-2 |
| Catégorie De Surtension | IV |
| Tropicalisation | 2uyumluluk standardı IEC 60068-1 |
| Humidité Relative | 95 % ( 55 °C ) |
| Altitude De Fonctionnement | 0...2000 m |
| Température Ambiante De Fonctionnement | -35...70 °C |
| Température Ambiante De Stockage | -40...85 °C |
| Statut De L'offre Durable | Green Premium ürünü |
| ROHS | Uyumlu - 1001'dan itibaren - Schneider Electric uyumluluk beyanı |
| REACH | Referans eşiğin üzerinde SVHC içermez |
| Profil Environnemental Du Produit | Mevcut |
| Instructions De Fin De Vie Du Produit | Özel geri dönüşüm işlemlerine gerek yoktur |
