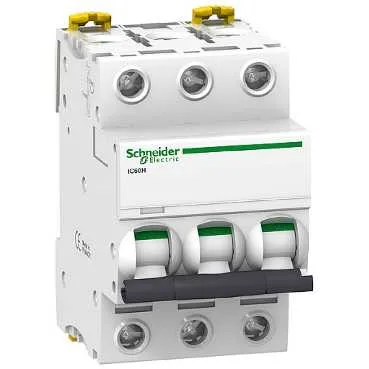

Schneider A9F84310 Disjoncteur miniature
Schneider A9F84310, Schneider Disjoncteur miniature. Catégorie : Produits basse tension. En stock.
- Référence :A9F84310
- Fabricant / Marque :Schneider
- Disponibilité :En stock (6 pièces) ✅
- Prix :50.50 EUR (Request a quote)
Caractéristiques clés
- Application De L'appareil
- Distribution
- Gamme
- Acti 9
- Type De Produit Ou De Composant
- Disjoncteur miniature
- Nom Du Produit
- IC60
Description du produit
Schneider Disjoncteur miniature Acti 9 IC60H série A9F84310, doté d'une structure de pôle 3P et d'un courant nominal de 10 A. Monté sur rail DIN dans les tableaux de distribution, le produit intègre un mécanisme de déclenchement thermique magnétique à courbe C. Vous pouvez obtenir un devis auprès de ÜÇ-EL Elektrik pour cet appareil conforme aux normes EN 60898-1 et IEC 60947-2.
Caractéristiques techniques
| Application De L'appareil | Distribution |
|---|---|
| Gamme | Acti 9 |
| Type De Produit Ou De Composant | Disjoncteur miniature |
| Nom Du Produit | IC60 |
| Nom Court De L'appareil | IC60H |
| Description Des Pôles | 3P |
| Nombre De Pôles Protégés | 3 |
| [In] Courant Nominal | 10 A |
| Type De Réseau | AC, DC |
| Technologie Des Unités De Déclenchement | Thermomagnétique |
| Code De Courbe | C |
| Pouvoir De Coupure | 10 kA Icu conforme à la norme IEC 60947-2 - 440 V AC 50/60 Hz, 10 kA Icu conforme à la norme EN 60947-2 - 440 V AC 50/60 Hz, 10000 A Icn conforme à la norme EN 60898-1 - 400 V AC 50/60 Hz, 10000 A Icn conforme à la norme IEC 60898-1 - 400 V AC 50/60 Hz, 15 kA Icu conforme à la norme EN 60947-2 - 380...415 V AC 50/60 Hz, 15 kA Icu conforme à la norme IEC 60947-2 - 380...415 V AC 50/60 Hz, 30 kA Icu |
| Catégorie D'emploi | Catégorie A conforme à la norme EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2, Catégorie A conforme à la norme IEC 60947-2 |
| Aptitude Au Sectionnement | Oui conforme à la norme EN 60947-2, Oui conforme à la norme IEC 60947-2, Oui conforme à la norme EN 60898-1, Oui conforme à la norme IEC 60898-1 |
| Normes | EN 60898-1, EN 60947-2, IEC 60898-1, IEC 60947-2 |
| Fréquence Du Réseau | 50/60 Hz |
| Limite De Déclenchement Magnétiques | 8 x In +/- % 20 |
| [Ics] Pouvoir De Coupure De Service Nominal | 5 kA 50 % x Icu conforme à la norme IEC 60947-2 - 440 V AC 50/60 Hz, 15 kA 50 % x Icu conforme à la norme EN 60947-2 - 220...240 V AC 50/60 Hz, 7,5 kA 50 % x Icu conforme à la norme EN 60947-2 - 380...415 V AC 50/60 Hz, 5 kA 50 % x Icu conforme à la norme EN 60947-2 - 440 V AC 50/60 Hz, 15 kA 50 % x Icu conforme à la norme IEC 60947-2 - 220...240 V AC 50/60 Hz, 7,5 kA 50 % x Icu |
| Classe De Limitation | 3 conforme à la norme EN 60898-1, 3 conforme à la norme IEC 60898-1 |
| [Ui] Tension Nominale D'isolement | 500 V AC 50/60 Hz conforme à la norme IEC 60947-2, 500 V AC 50/60 Hz conforme à la norme EN 60947-2 |
| [Uimp] Tension Assignée De Tenue Aux Chocs | 6 kV conforme à la norme EN 60947-2, 6 kV conforme à la norme IEC 60947-2 |
| Indicateur De Position Du Contact | Oui |
| Type De Commande | Maneton |
| Signalisation Locale | Indicateur de déclenchement |
| Mode De Montage | Fixe |
| Support De Montage | Rail DIN |
| Compatibilité Du Bloc De Distribution En Peigne | OUI haut ou bas |
| Pas De 9 Mm | 6 |
| Hauteur | 85 mm |
| Largeur | 54 mm |
| Profondeur | 78.5 mm |
| Poids Du Produit | 0.375 kg |
| Couleur | Blanc |
| Durabilité Mécanique | 20000 cycles |
| Durabilité Électrique | 10000 cycles |
| Connexions - Bornes | Mono-borne, haut ou bas câble(s) rigide(s) 1...25 mm² max, Mono-borne, haut ou bas câble(s) souple(s) 1...16 mm² max |
| Longueur De Dénudage Des Fils | 14 mm haut ou bas |
| Couple De Serrage | 2 N.m haut ou bas |
| Protection Contre Les Fuites À La Terre | Bloc séparé |
| Degré De Protection IP | IP20 conforme à la norme EN 60529, IP20 conforme à la norme IEC 60529 |
| Degré De Pollution | 3 conforme à la norme EN 60947-2, 3 conforme à la norme IEC 60947-2 |
| Catégorie De Surtension | IV |
| Tropicalisation | 2 conforme à la norme IEC 60068-1 |
| Humidité Relative | 95 % ( 55 °C ) |
| Altitude De Fonctionnement | 0...2000 m |
| Température Ambiante De L'air Pour Le Fonctionnement | -35...70 °C |
| Température Ambiante De L'air Pour Le Stockage | -40...85 °C |
| Statut De L'offre Durable | Produit Green Premium |
| ROHS | Conforme - depuis 1001 - Schneider Electric déclaration de conformité |
| REACH | Ne contient pas de SVHC au-dessus du seuil |
| Profil Environnemental Du Produit | Disponible |
| Instructions De Fin De Vie Du Produit | Aucune opération de recyclage spécifique requise |
