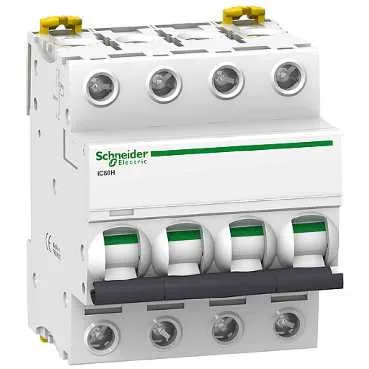

A9F84401 - Acti 9 iC60H Disjoncteur Miniature 4P 1A Courbe C
Schneider A9F84401, Acti 9 iC60H Disjoncteur Miniature 4P 1A Courbe C. Catégorie : Produits basse tension. Demandez un devis pour le prix et le délai.
- Référence :A9F84401
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :81.60 EUR (Request a quote)
Caractéristiques clés
- Application De L'appareil
- Distribution
- Gamme
- Acti 9
- Type De Produit Ou De Composant
- Disjoncteur miniature
- Nom Du Produit
- IC60
Description du produit
Schneider Acti 9 iC60H est un disjoncteur miniature avec une structure de pôle 4P et un courant nominal de 1 A. Avec son unité de déclenchement thermique magnétique à courbe C, il assure une protection AC et DC dans les réseaux de distribution. Cet appareil, disponible auprès de ÜÇ-EL Elektrik, possède un indice de protection IP20.
Caractéristiques techniques
| Application De L'appareil | Distribution |
|---|---|
| Gamme | Acti 9 |
| Type De Produit Ou De Composant | Disjoncteur miniature |
| Nom Du Produit | IC60 |
| Nom Abrégé De L'appareil | IC60H |
| Description Des Pôles | 4P |
| Nombre De Pôles Protégés | 4 |
| [In] Courant Nominal | 1 A |
| Type De Réseau | AC, DC |
| Technologie De Déclencheur | Thermique-magnétique |
| Code De Courbe | C |
| Pouvoir De Coupure | 50 kA Icuconforme à IEC 60947-2 - 440 V AC 50/60 Hz, 70 kA Icuconforme à IEC 60947-2 - 220...240 V AC 50/60 Hz, 10000 A Icnconforme à EN 60898-1 - 400 V AC 50/60 Hz, 10000 A Icnconforme à IEC 60898-1 - 400 V AC 50/60 Hz, 50 kA Icuconforme à EN 60947-2 - 440 V AC 50/60 Hz, 70 kA Icuconforme à EN 60947-2 - 220...240 V AC 50/60 Hz, 70 kA Icuconforme |
| Catégorie D'utilisation | Catégorie A EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2, Catégorie Aconforme à IEC 60947-2 |
| Aptitude Au Sectionnement | Oui conforme à EN 60947-2, Oui conforme à IEC 60947-2, Oui conforme à EN 60898-1, Oui conforme à IEC 60898-1 |
| Normes | EN 60898-1, EN 60947-2, IEC 60898-1, IEC 60947-2 |
| Fréquence Du Réseau | 50/60 Hz |
| Limite De Déclenchement Magnétique | 8 x In +/- 20 % |
| [Ics] Pouvoir Assigné De Coupure De Service | 70 kA 100 % x Icu conforme à EN 60947-2 - 220...240 V AC 50/60 Hz, 70 kA 100 % x Icu conforme à IEC 60947-2 - 220...240 V AC 50/60 Hz, 70 kA 100 % x Icu conforme à EN 60947-2 - 380...415 V AC 50/60 Hz, 50 kA 100 % x Icu conforme à EN 60947-2 - 440 V AC 50/60 Hz, 70 kA 100 % x Icu conforme à IEC 60947-2 - 380...415 V AC 50/60 Hz, 50 kA 100 % x Icu conforme |
| Classe De Limitation | 3conforme à EN 60898-1, 3conforme à IEC 60898-1 |
| [Ui] Tension Assignée D'isolement | 500 V AC 50/60 Hzconforme à IEC 60947-2, 500 V AC 50/60 Hzconforme à EN 60947-2 |
| [Uimp] Tension Assignée De Tenue Aux Chocs | 6 kVconforme à EN 60947-2, 6 kVconforme à IEC 60947-2 |
| Indicateur De Position De Contact | Oui |
| Type De Commande | Par maneton |
| Signalisation Locale | Indicateur de déclenchement |
| Mode De Montage | Fixe |
| Support De Montage | Rail DIN |
| Compatibilité Du Bloc De Distribution Peigne | OUI haut ou bas |
| Pas De 9 Mm | 8 |
| Hauteur | 85 mm |
| Largeur | 72 mm |
| Profondeur | 78.5 mm |
| Poids Du Produit | 0.5 kg |
| Couleur | Blanc |
| Durabilité Mécanique | 20000 cycles |
| Durabilité Électrique | 10000 cycles |
| Connexions - Bornes | Borne unique, haut ou bas câble(s) rigide(s) 1...25 mm² max, Borne unique, haut ou bas câble(s) souple(s) 1...16 mm² max |
| Longueur De Dénudage Des Fils | 14 mm haut ou bas |
| Couple De Serrage | 2 N.m haut ou bas |
| Protection Contre Les Fuites À La Terre | Bloc séparé |
| Degré De Protection IP | IP20conforme à EN 60529, IP20conforme à IEC 60529 |
| Degré De Pollution | 3conforme à EN 60947-2, 3conforme à IEC 60947-2 |
| Catégorie De Surtension | IV |
| Tropicalisation | 2conforme à IEC 60068-1 |
| Humidité Relative | 95 % ( 55 °C ) |
| Altitude De Fonctionnement | 0...2000 m |
| Température Ambiante De Fonctionnement | -35...70 °C |
| Température Ambiante De Stockage | -40...85 °C |
| Statut De L'offre Durable | Produit Green Premium |
| ROHS | Conforme - depuis 1001 - Schneider Electric déclaration de conformité |
| REACH | Référence ne contenant pas de SVHC au-delà du seuil |
| Profil Environnemental Du Produit | Disponible |
| Instructions De Fin De Vie Du Produit | Pas besoin d'opérations de recyclage spécifiques |
