Schneider

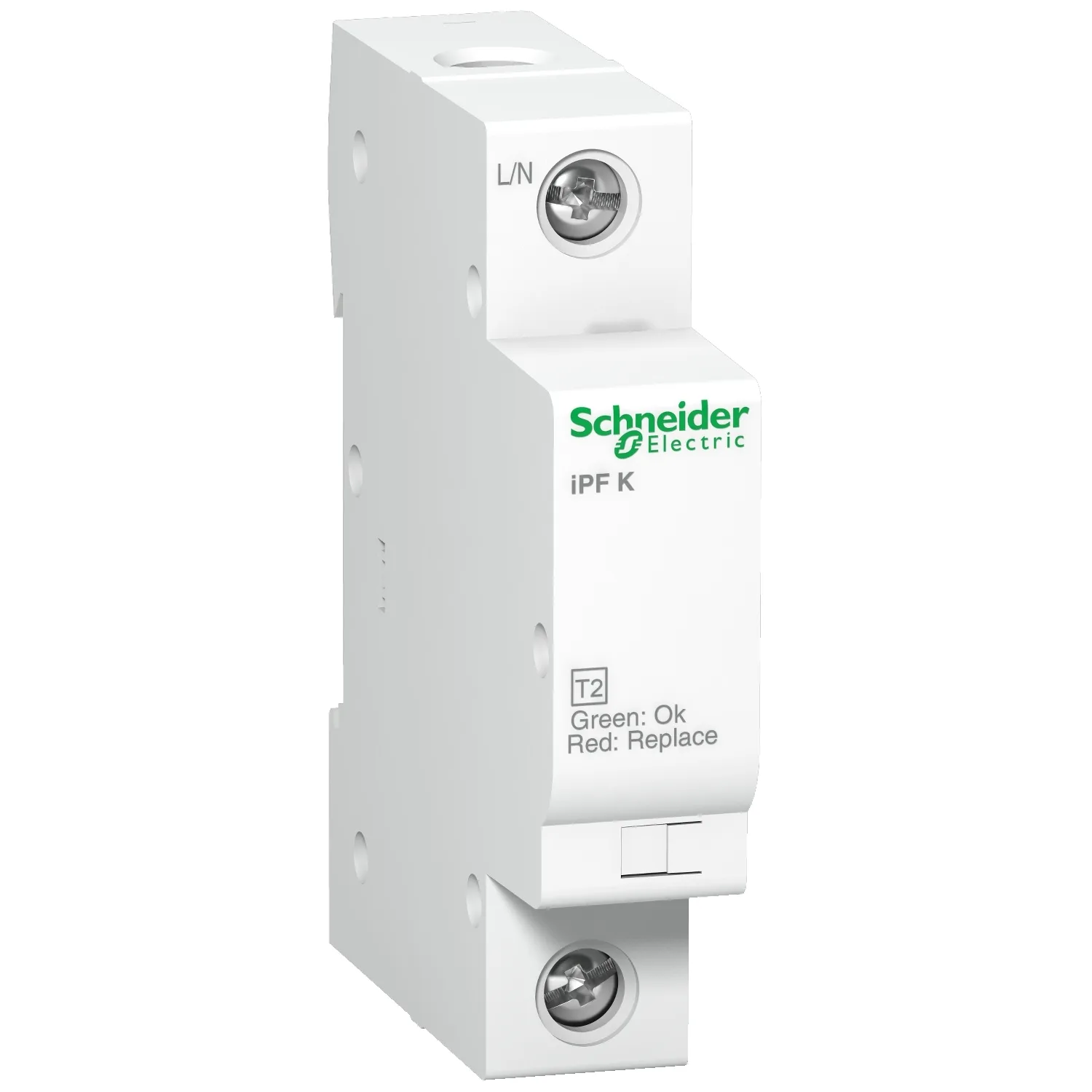

A9L15686 - Parafoudre IPF 40 40 KA 340V 1P
Schneider A9L15686, Parafoudre IPF 40 40 KA 340V 1P. Catégorie : Acti 9 iPF K. Demandez un devis pour le prix et le délai.
- Référence :A9L15686
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :48.60 EUR (Request a quote)
Caractéristiques clés
- Ürün Serisi
- IPF K
- Range Of Product
- Acti 9
- Nom du produit
- Acti9 iPF K
- Ürün Ya Da Bileşen Tipi
- Parafoudre
Description du produit
- Imax courant de décharge maximal 40kA .In courant de décharge nominal 15kA
- Gamme de parafoudres monobloc multipolaires adaptée aux systèmes de mise à la terre TT, TN-S, TN-C
- Ce parafoudre de protection amont de Type 2 est recommandé pour un niveau de risque élevé
- En mode commun (entre phase et terre) Uc tension maximale de service continu 340VAC
- En mode commun (entre phase et terre) Up niveau de protection en tension 1.5kV
- Ue tension assignée de service 230VAC +/- 10%
- Couleur du produit blanc (RAL9003). Dimensions (L) 18mm x (H) 81mm x (P) 69mm
- Poids 125g
- Indice de protection en boîtier modulaire IP20 et IP40
- Température de fonctionnement -25°C à 60°C
- Température de stockage -40°C à 85°C
Caractéristiques principales
- Assure la protection secondaire des charges à protéger en étant installé en cascade avec le parafoudre amont
- Convient pour les réseaux TN-C et IT 230 à courants de court-circuit présumés élevés
- Parafoudre de Type 2 limitant les surtensions résiduelles pour la protection secondaire des équipements
Caractéristiques techniques
| Ürün Serisi | IPF K |
|---|---|
| Range Of Product | Acti 9 |
| Nom du produit | Acti9 iPF K |
| Ürün Ya Da Bileşen Tipi | Parafoudre |
| Ürün Grubu | İPF K |
| Cihaz Uygulaması | Distribution |
| Standartlar | IEC 61643-11:2011 |
| Ürün Sertifikaları | EAC; CE |
| Kutup Tanımı | 1P |
| Uzaktan Sinyalleme | Sans |
| Kesinti Durdurucu Tipi | Réseau de distribution électrique |
| Topraklama Sistemi | IT 230; TN-C |
| Kesinti Durdurucu Sınıf Tipi | Type 2 |
| Kesinti Durdurucu Teknolojisi | MOV |
| [Ue] Nominal Çalışma Voltajı | 230 V AC (+/- 10 %) à 50/60 Hz |
| Nominal Deşarj Akımı | Mode commun: 15 kA (L/PE); Mode commun: 15 kA (N/PE) |
| Maksimum Deşarj Akımı | Mode commun: 40 kA L/PE |
| [Uc] Maksimum Sürekli Çalışma Gerilimi | Mode commun: 340 V L/PE |
| Giriş Akımı | Mode commun 1,5 kV type 2 L/PE |
| [Ut] Geçici Aşırı Gerilim | 337 V L/N tenue 5 s; 442 V L/PE tenue 5 s; 1200 V N/PE tenue 200 ms; 1453 V L/PE tenue 200 ms |
| Bağlantı Kesici Cihaz Tipi | Disjoncteur associé IK60N 40 A courbe C - Icu 6 kA; Fusible associé GG 63 A - Icu 25 kA |
| Sinyalleme Devre Gerilimi | 0,25 A/250 V AC 50/60 Hz |
| Montaj Modu | Enclipsable (rail DIN) |
| 9 Mm Vida Adımı | 2 |
| Yükseklik | 81 mm |
| Genişlik | 18 mm |
| Derinlik | 69 mm |
| Ürün Ağırlığı | 125 g |
| Renk | Blanc (RAL 9003) |
| [Ipe] Ground Residual Current | 5 mA |
| Bağlantılar - Terminaller | Borne à tunnel (haut ou bas) 25 mm² rigide; Borne à tunnel (haut ou bas) 16 mm² souple; Borne à tunnel (haut ou bas) 16 mm² souple avec embout |
| Tel Sıyırma Uzunluğu | 11 mm |
| Sıkma Torku | 3,5 N.m |
| Uyumluluk Kodu | IPF K 40 |
| Pazar Segmenti | Petites et moyennes entreprises |
| IK Koruma Derecesi | IK03 conforme à IEC 62262 |
| Bağıl Nem | 5…95 % |
| Çalışma Yüksekliği | 2000 m |
| Nominal Çalışma Ortam Sıcaklığı | -25…60 °C |
| Depolama Ortam Koşulları | -40…85 °C |
| Unit Type Of Package 1 | PCE |
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 2,500 cm |
| Package 1 Width | 7,200 cm |
| Package 1 Length | 8,800 cm |
| Paket Ağırlığı (Lbs) | 115,000 g |
| Unit Type Of Package 2 | BB1 |
| Number Of Units In Package 2 | 10 |
| Package 2 Height | 8,000 cm |
| Package 2 Width | 9,300 cm |
| Package 2 Length | 27,500 cm |
| Package 2 Weight | 1,208 kg |
| Unit Type Of Package 3 | S03 |
| Number Of Units In Package 3 | 120 |
| Package 3 Height | 30,000 cm |
| Package 3 Width | 30,000 cm |
| Package 3 Length | 40,000 cm |
| Package 3 Weight | 15,096 kg |
| Garanti (ay Olarak) | 18 |
