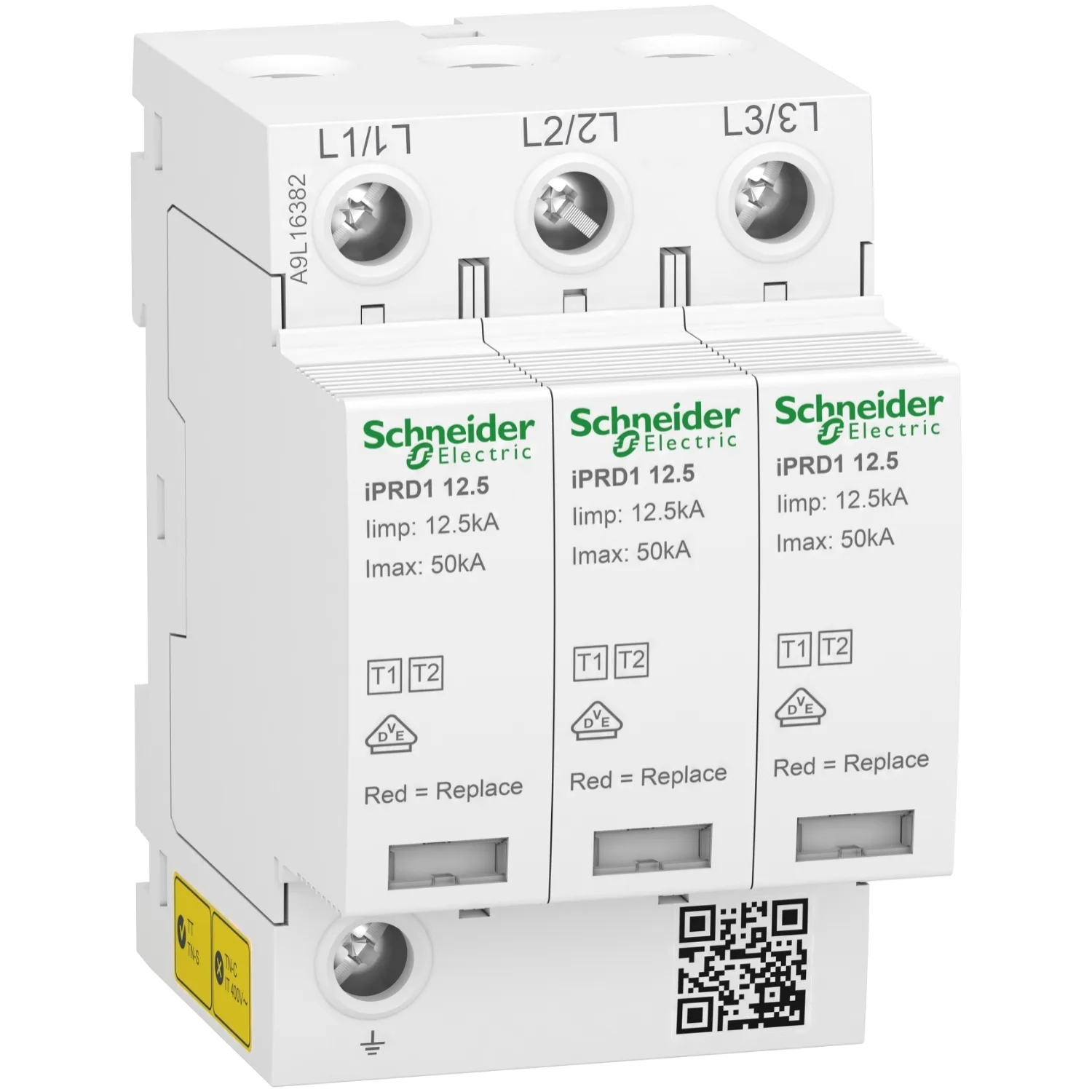

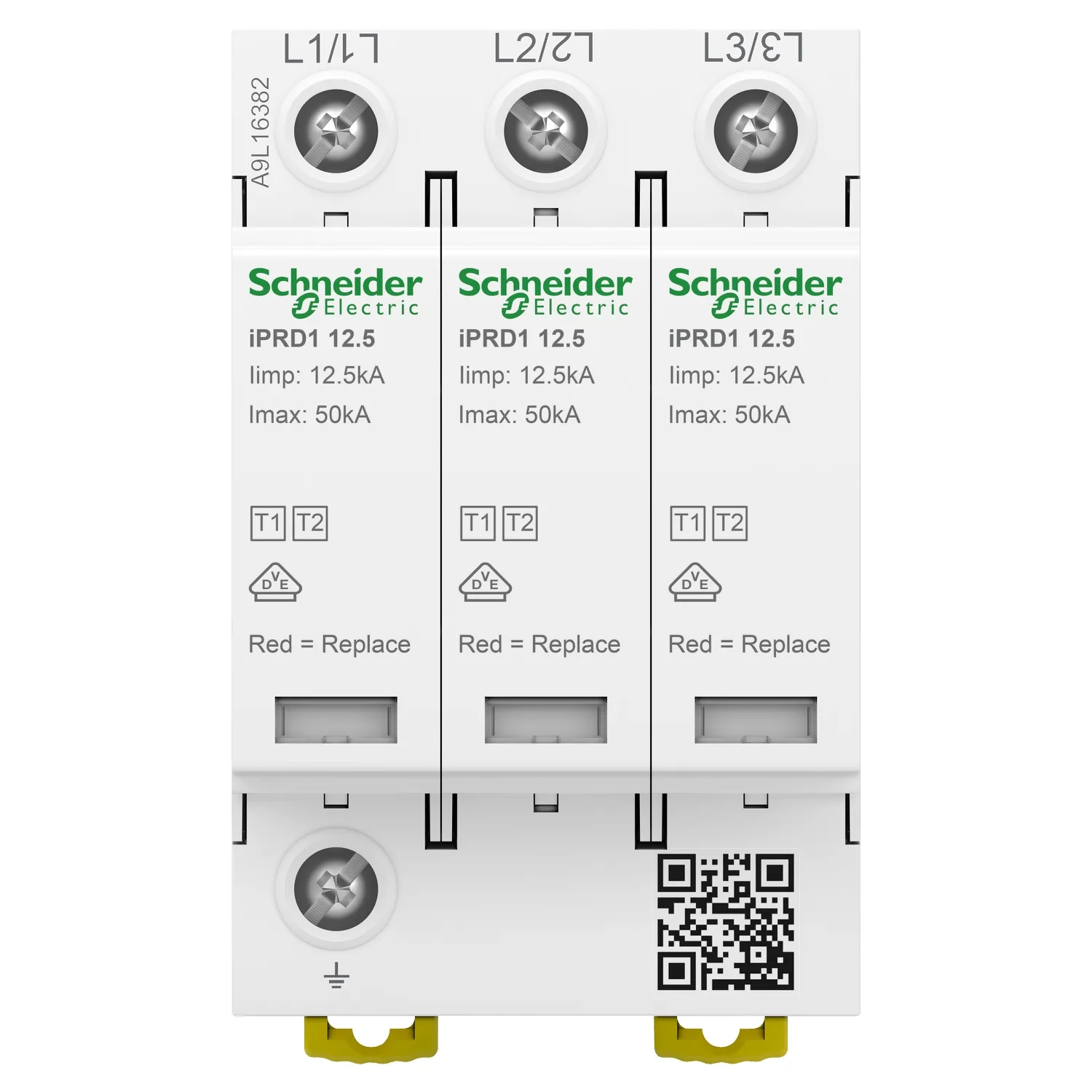

Acti9 - Parafoudre iPRD1 12,5r - 3P - Débro T1 - 350V - Report signal - TT/TN
Schneider A9L16382, Acti9 - Parafoudre iPRD1 12,5r - 3P - Débro T1 - 350V - Report signal - TT/TN. Catégorie : Modular Surge Arrester: iPRF1 12,5r & PRD1. Demandez un devis pour le prix et le délai.
- Référence :A9L16382
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :525.00 EUR (Request a quote)
Caractéristiques clés
- Gamme De Produit
- IPRD1
- Nom Du Produit
- Acti9 iPRD1
- Type De Produit Ou Équipement
- Parafoudre à cartouche débrochable
- Nom De L'appareil
- iPRD1 12.5
Description du produit
En assurant une sécurité absolue dans les réseaux électriques fortement exposées aux risques foudres en présence d'un paratonnerre, l'iPRD1, en tête d'installation, protège contre les surtensions transitoires directes ou indirectes. De dimensions L54xH89xP69mm avec une largeur de 6 pas de 9mm, son degré de protection est IP20 et IP40 dans le boîtier modulaire. Sa température de fonctionnement est de -25°C à +60°C et sa température de stockage de -40°C à +80°C. Cet Acti9 iPRD1 12.5r est compatible avec le système de mise à la terre TN-C. Le parafoudre Acti9 iPRD1 12.5r possède un courant de décharge maximal Imax de 50kA. Son courant de décharge nominal In est de 20kA. Avec une tension max continue Uc en mode commun de 350Vca entre la phase et la terre, sa tension nominale Ue est de 230/400Vca. Le niveau de protection contre la surtension est de 1,5kV type 1+2. Sa fréquence de fonctionnement est de 50Hz. Ce produit modulaire, coordonné avec les disjoncteurs Schneider Electric jusqu'à 70kA, permet de signaler à distance le message "cartouche à changer" qui permet un remplacement rapide lorsque celles-ci sont endommagées. Les performances de ce produit répondent à la plupart des normes internationales et homologations exigeantes : EN 61643-11 2012 et IEC 61643-11 2011. Coordination avec disjoncteur Compact NSXm H TM80D de la gamme Schneider Electic jusqu'à un courant de court-circuit maximal de 70kA Coordination avec disjoncteur Compact NSXm H TM80D de la gamme Schneider Electic jusqu'à un courant de court-circuit maximal de 70kA
Caractéristiques principales
- Continuité de service renforcée grâce à la coordination
- Coordination garantie avec les disjoncteurs Schneider Electric
- Robustesse des connexions
- Coordination validée en laboratoire Schneider Electric
Caractéristiques techniques
Principales12
| Gamme De Produit | IPRD1 |
|---|---|
| Nom Du Produit | Acti9 iPRD1 |
| Type De Produit Ou Équipement | Parafoudre à cartouche débrochable |
| Nom De L'appareil | iPRD1 12.5 |
| Application De L'appareil | Distribution |
| Normes | EN 61643-11 :2012; CEI 61643-11 :2011 |
| Labels Qualité | CE; EAC; VDE |
| Description Des Pôles | 3P |
| Signalisation À Distance | Avec |
| Composition De Contacts De Signalisation | 1 SD (1 C/O) |
| Type De Parafoudre | Réseau de distribution électrique |
| Schéma De Liaison À La Terre | TN-C |
Complémentaires26
| Classe De Parafoudre | Type 1 + 2 |
|---|---|
| Technologie Du Parafoudre | MOV + GDT |
| [Ue] Tension Assignée D'emploi | 400 V CA (+/- 10 %) à 50/60 Hz |
| Courant De Décharge Maximal [In] | 20 kA |
| Courant De Décharge Maximal [Imax] | 50 kA |
| [Iimp] Courant De Choc | Mode commun :12,5 kA L/PE |
| [Uc] Tension Maximale De Service Permanent | Mode commun :350 V L/PE |
| [Up] Niveau De Protection En Tension Maximal | 1,5 kV type 1 + 2 |
| Courant Résiduel | 0,9 mA L/PE |
| [Ut] Surtension Temporaire | 442 V L/PE 120 min tenue; 1455 V L/PE 200 ms mode de défaillance en sécurité |
| Type De Sectionneur | Fusible à associer gG 160 A 120 kA standard; Disjoncteur associé ComPacT NSX160E 80 A 25 kA standard |
| Signalisation Locale | Fonctionnement :indicateur mécanique (blanc); Fin de vie :indicateur mécanique (rouge) |
| Mode D'installation | Encliquetable (rail DIN) |
| Pas De 9 Mm | 6 |
| Hauteur | 89 mm |
| Largeur | 54 mm |
| Profondeur | 69 mm |
| Poids Net | 486 g |
| Couleur | Blanc (RAL 9003) |
| Matière | PA6 |
| Mode De Raccordement | Borne du type à cage (phase) 10…25 mm² flexible; Borne du type à cage (phase) 10…35 mm² rigide; Borne du type à cage (terre) 16…25 mm² flexible; Borne du type à cage (terre) 16…35 mm² rigide |
| Longueur De Dénudage Des Fils | 14 mm |
| Couple De Serrage | 3,5 N.m |
| Courant D'impulsion | 12,5 kA |
| Code De Compatibilité | IPRD1 |
| Segment De Marché | Petits commerces; Résidentiel |
Environnement6
| Tenue Aux Chocs IK | IK05 se conformer à CEI 62262 |
|---|---|
| Degré De Pollution | 3 |
| Humidité Relative | 5…95 % |
| Altitude De Fonctionnement | 2000 m |
| Température De L'air Ambiant En Fonctionnement | -25…60 °C |
| Température Ambiante Pour Le Stockage | -40…80 °C |
Emballage18
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 6,500 cm |
| Largeur De L'emballage 1 | 8,000 cm |
| Longueur De L'emballage 1 | 9,500 cm |
| Poids De L'emballage (Kg) | 525,000 g |
| Type D'emballage 2 | BB1 |
| Nb Produits Dans L'emballage 2 | 4 |
| Hauteur De L'emballage 2 | 8,500 cm |
| Largeur De L'emballage 2 | 10,000 cm |
| Longueur De L'emballage 2 | 27,500 cm |
| Poids De L'emballage 2 | 2,173 kg |
| Type D'emballage 3 | S02 |
| Nb Produits Dans L'emballage 3 | 12 |
| Hauteur De L'emballage 3 | 15,000 cm |
| Largeur De L'emballage 3 | 30,000 cm |
| Longueur De L'emballage 3 | 40,000 cm |
| Poids De L'emballage 3 | 6,761 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
