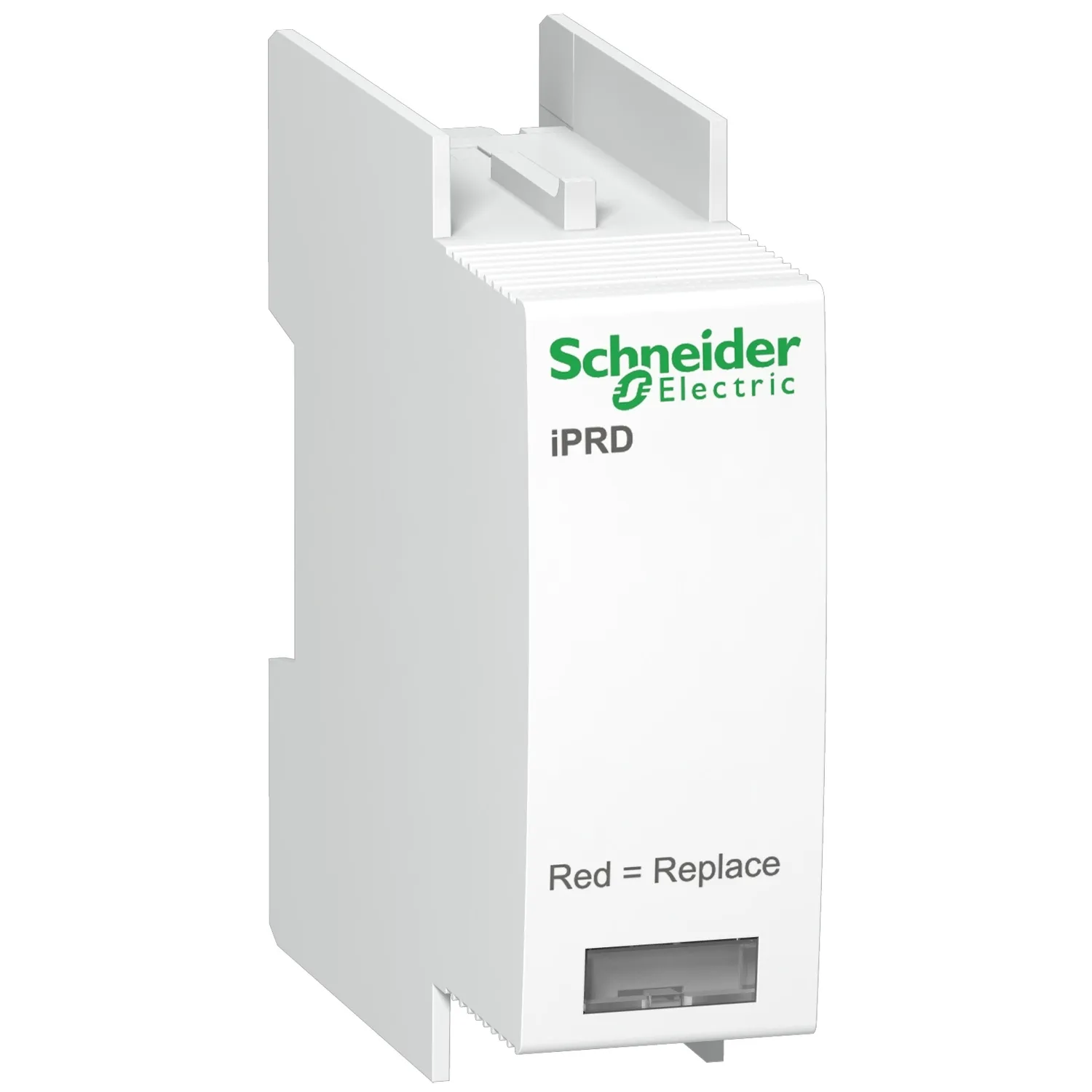

Acti9 - Cartouche pour parafoudre - iPRD C40 350
Schneider A9L40102, Acti9 - Cartouche pour parafoudre - iPRD C40 350. Catégorie : iPF & iPRD. Demandez un devis pour le prix et le délai.
- Référence :A9L40102
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :48.50 EUR (Request a quote)
Caractéristiques clés
- Gamme De Produit
- Acti9
- Type De Produit Ou Équipement
- Cartouche
- Nom De L'appareil
- C40-350
- Compatibilité De Gamme
- Acti9 iPRD40r; Acti9 iPRD40
Description du produit
Ce produit est compatible avec les systèmes de mise à la terre TT, TN-S et TN-C. Sa température de fonctionnement est de -25°C à 60°C et sa température de stockage est de -40°C à 85°C. De dimensions L18xH57xP56mm, son degré de protection est IP20 et IP40 dans le boîtier modulaire. Ce dispositif de type 2 autoprotégé par disjoncteur intégré est recommandé pour un niveau de risque modéré dans les panneaux d'entrées. Ce produit Acti9 est une cartouche C40-350 pour parafoudre iPRD. Il est branché à un module de protection contre les surtensions. Le courant de décharge maximal Imax est de 40kA. Le courant de décharge nominal In est de 15kA. Avec une tension maximale de fonctionnement continu Uc de 350Vca, elle possède un niveau de protection contre la surtension de 1,4kV. Les performances de ce produit répondent à la plupart des normes internationales et homologations exigeantes : IEC 61643-1 et EN 61643-11.
Caractéristiques techniques
Principales7
| Gamme De Produit | Acti9 |
|---|---|
| Type De Produit Ou Équipement | Cartouche |
| Nom De L'appareil | C40-350 |
| Compatibilité De Gamme | Acti9 iPRD40r; Acti9 iPRD40 |
| Type De Parafoudre | Réseau de distribution électrique |
| Normes | EN 61643-11; CEI 61643-11: 2011 |
| Labels Qualité | CE |
Complémentaires20
| Classe De Parafoudre | Type 2 |
|---|---|
| Technologie Du Parafoudre | MOV |
| Destination Du Produit | Dispositif de protection contre les surtensions iPRD40r 1P; Dispositif de protection contre les surtensions iPRD40r 1P + N; Dispositif de protection contre les surtensions iPRD40r 2P; Dispositif de protection contre les surtensions iPRD40r 3P; Dispositif de protection contre les surtensions iPRD40r 3P + N; Dispositif de protection contre les surtensions iPRD40r 4P; Dispositif de protection contre |
| Schéma De Liaison À La Terre | TN; TT |
| [Ue] Tension Assignée D'emploi | 230 V CA 50 Hz |
| Courant Nominal De Décharge | 15 kA |
| Courant De Décharge Maximal | 40 kA |
| [Uc] Tension Maximale De Service Permanent | 350 V |
| [Up] Niveau De Protection En Tension Maximal | 1,4 kV type 2 |
| Signalisation Locale | Repère (blanc/rouge) |
| Mode D'installation | Embrochable |
| Support De Montage | Dans module SPD |
| Pas De 9 Mm | 2 |
| Hauteur | 57 mm |
| Largeur | 18 mm |
| Profondeur | 56 mm |
| Poids Net | 0,051 kg |
| Couleur | Blanc (RAL 9003) |
| Matière | PBT (polybutylène téréphtalate) |
| Temps De Réponse | < 25 ns |
Environnement5
| Degré De Protection IP | IP20 face avant : |
|---|---|
| Humidité Relative | 5…90 % |
| Altitude De Fonctionnement | 0...2000 m |
| Température De L'air Ambiant En Fonctionnement | -25…60 °C |
| Température Ambiante Pour Le Stockage | -40…85 °C |
Emballage18
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 2,2 cm |
| Largeur De L'emballage 1 | 7,4 cm |
| Longueur De L'emballage 1 | 9,4 cm |
| Poids De L'emballage (Kg) | 72 g |
| Type D'emballage 2 | BB1 |
| Nb Produits Dans L'emballage 2 | 12 |
| Hauteur De L'emballage 2 | 8 cm |
| Largeur De L'emballage 2 | 10 cm |
| Longueur De L'emballage 2 | 28 cm |
| Poids De L'emballage 2 | 927 g |
| Type D'emballage 3 | S03 |
| Nb Produits Dans L'emballage 3 | 108 |
| Hauteur De L'emballage 3 | 30 cm |
| Largeur De L'emballage 3 | 30 cm |
| Longueur De L'emballage 3 | 40 cm |
| Poids De L'emballage 3 | 8,87 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
