Schneider

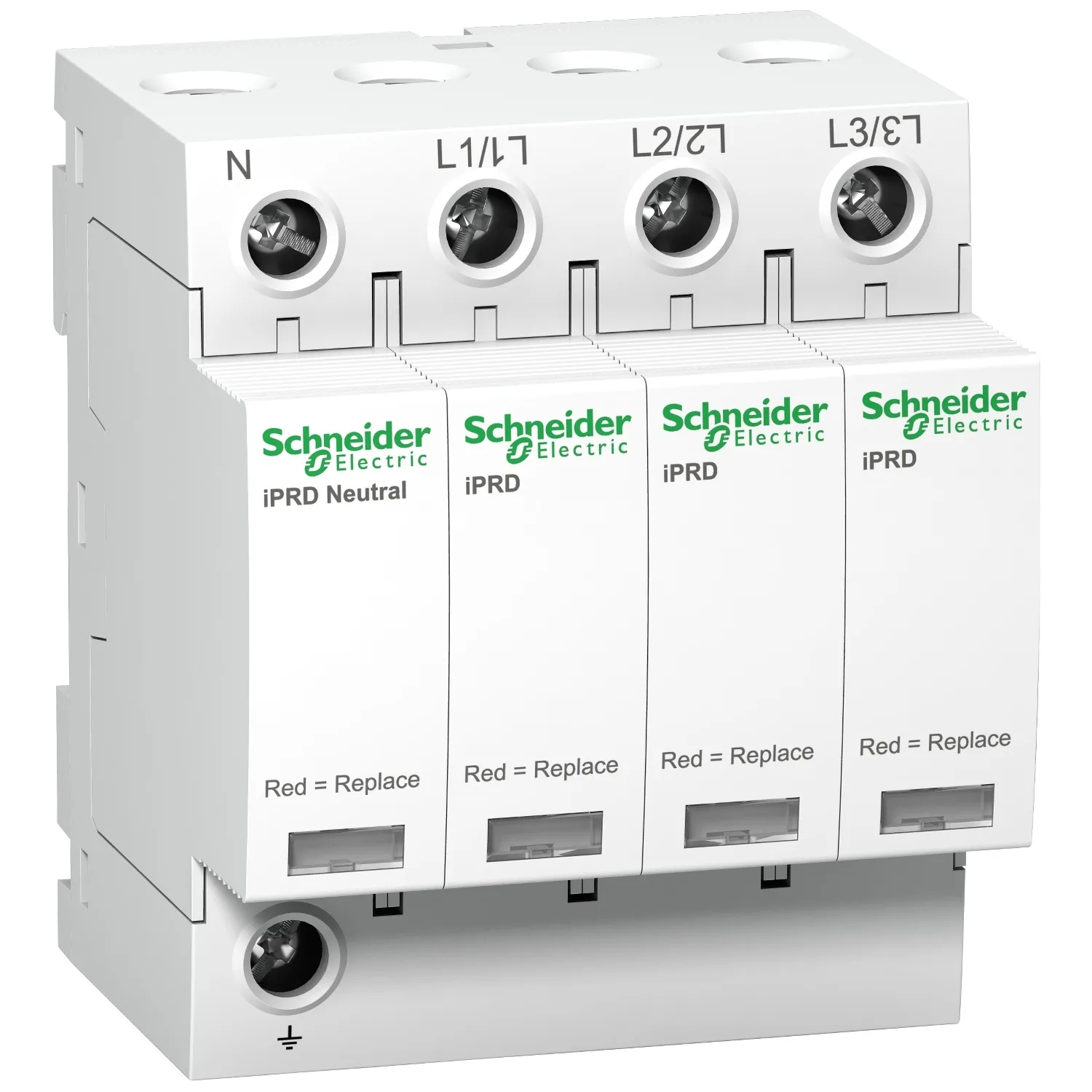

Parasurtenseur modulaire iPRD40 - 3P + N - 350V
Schneider A9L40600, Parasurtenseur modulaire iPRD40 - 3P + N - 350V. Catégorie : iPF & iPRD. Demandez un devis pour le prix et le délai.
- Référence :A9L40600
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :200.00 EUR (Request a quote)
Caractéristiques clés
- Gamme De Produit
- IPRD
- Nom Du Produit
- Acti9 iPRD
- Type De Produit Ou Équipement
- Parafoudre à cartouche débrochable
- Nom De L'appareil
- iPRD40
Description du produit
- Ce dispositif de Type 2 est recommandé pour un niveau de risque élevé et le tableau de répartition amont
- Orientable pour permettre l'entrée des câbles phase/neutre/terre par le haut ou par le bas
- Le pouvoir de coupure Isc du disjoncteur associé peut atteindre jusqu'à 50kA
- Cet Acti9 iPRD40 est compatible avec les systèmes de mise à la terre TT et TN-S
- Imax courant de décharge assigné 40kA
- In courant de décharge nominal 15kA
- En mode commun Uc tension maximale de service continu entre neutre et terre 260VAC, entre phase et terre 350VAC
- En mode différentiel (entre phase et neutre) Uc tension maximale de service continu 350VAC
- Up niveau de protection en tension en mode commun (N/PE) et en mode différentiel (L/N) 1.4kV
- Un tension assignée de service 230VAC ou 400VAC
- Fréquence de fonctionnement 50Hz ou 60Hz
- Largeur au pas de 9mm 8
- Poids 450g
- Indice de protection en boîtier modulaire IP20 et IP40
- Température de fonctionnement -25°C à 60°C
- Température de stockage -40°C à 85°C
- Ce produit est conforme aux normes EN 61643-11 et IEC 61643-11.
Caractéristiques principales
- Parafoudre type 2 40kA selon les normes IEC 61643-11:2011 et EN 61643-11:2012
- Convient pour les réseaux TT et TN-S à courants de défaut potentiels élevés
- Cartouches débrochables faciles à remplacer et se fixant avec un verrou antivibratoire
- Parafoudre réversible, alimentation par connexion inférieure (peigne) ou supérieure (câbles)
Caractéristiques techniques
Principales12
| Gamme De Produit | IPRD |
|---|---|
| Nom Du Produit | Acti9 iPRD |
| Type De Produit Ou Équipement | Parafoudre à cartouche débrochable |
| Nom De L'appareil | iPRD40 |
| Application De L'appareil | Distribution |
| Normes | EN 61643-11 :2012; CEI 61643-11 :2011 |
| Certifications Du Produit | CE |
| Labels Qualité | KEMA-KEUR; NF |
| Description Des Pôles | 3P + N |
| Signalisation À Distance | Sans |
| Type De Parafoudre | Réseau de distribution électrique |
| Schéma De Liaison À La Terre | TT; TN-S |
Complémentaires20
| Classe De Parafoudre | Type 2 |
|---|---|
| Technologie Du Parafoudre | MOV + GDT |
| [Ue] Tension Assignée D'emploi | 230/400 V CA (+/- 10 %) à 50/60 Hz |
| Courant De Décharge Maximal [In] | Mode commun :15 kA (L/PE); Mode commun :15 kA (N/PE); Mode différentiel :15 kA (L/N) |
| Courant De Décharge Maximal [Imax] | Mode commun :40 kA L/PE; Mode commun :40 kA N/PE; Mode différentiel :40 kA L/N |
| [Uc] Tension Maximale De Service Permanent | Mode commun :260 V N/PE; Mode commun :350 V L/PE; Mode différentiel :350 V L/N |
| [Up] Niveau De Protection En Tension Maximal | Mode commun 1,4 kV type 2 N/PE; Mode différentiel 1,4 kV type 2 L/N |
| [Ut] Surtension Temporaire | 337 V L/N 5 s tenue; 1200 V N/PE 200 ms mode de défaillance en sécurité; 442 V L/PE 5 s tenue; 1453 V L/PE 200 ms mode de défaillance en sécurité |
| Type De Sectionneur | Disjoncteur associé iC60H 40 A courbe C - Icu 15 kA; Disjoncteur associé iC60N 40 A courbe C - Icu 10 kA; Disjoncteur associé NG125H 40 A courbe C - Icu 36 kA; Disjoncteur associé NG125L 40 A courbe C - Icu 50 kA; Disjoncteur associé NG125N 40 A courbe C - Icu 25 kA; Fusible à associer gG 63 A - Icu 15 kA; Fusible à associer gG 80 A - Icu 50 kA |
| Mode D'installation | Encliquetable (rail DIN) |
| Pas De 9 Mm | 8 |
| Hauteur | 85 mm |
| Largeur | 72 mm |
| Profondeur | 69 mm |
| Poids Net | 0,414 kg |
| Couleur | Blanc (RAL 9003) |
| Courant De Terre Résiduel [Ipe] | 0,003 mA; 0,6 mA |
| Mode De Raccordement | Borne du type à cage (dessous) 2,5…35 mm²; Borne du type à cage (partie supérieure) 2,5…35 mm² |
| Couple De Serrage | 2,5 N.m |
| Code De Compatibilité | IPRD40 |
Environnement5
| Tenue Aux Chocs IK | IK03 se conformer à CEI 62262 |
|---|---|
| Humidité Relative | 5…95 % |
| Altitude De Fonctionnement | 2000 m |
| Température De L'air Ambiant En Fonctionnement | -25…60 °C |
| Température Ambiante Pour Le Stockage | -40…85 °C |
Emballage18
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 8,000 cm |
| Largeur De L'emballage 1 | 8,000 cm |
| Longueur De L'emballage 1 | 9,000 cm |
| Poids De L'emballage (Kg) | 442,000 g |
| Type D'emballage 2 | BB1 |
| Nb Produits Dans L'emballage 2 | 3 |
| Hauteur De L'emballage 2 | 9,000 cm |
| Largeur De L'emballage 2 | 10,000 cm |
| Longueur De L'emballage 2 | 28,000 cm |
| Poids De L'emballage 2 | 1,393 kg |
| Type D'emballage 3 | S03 |
| Nb Produits Dans L'emballage 3 | 27 |
| Hauteur De L'emballage 3 | 30,000 cm |
| Largeur De L'emballage 3 | 30,000 cm |
| Longueur De L'emballage 3 | 40,000 cm |
| Poids De L'emballage 3 | 13,068 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
