Schneider

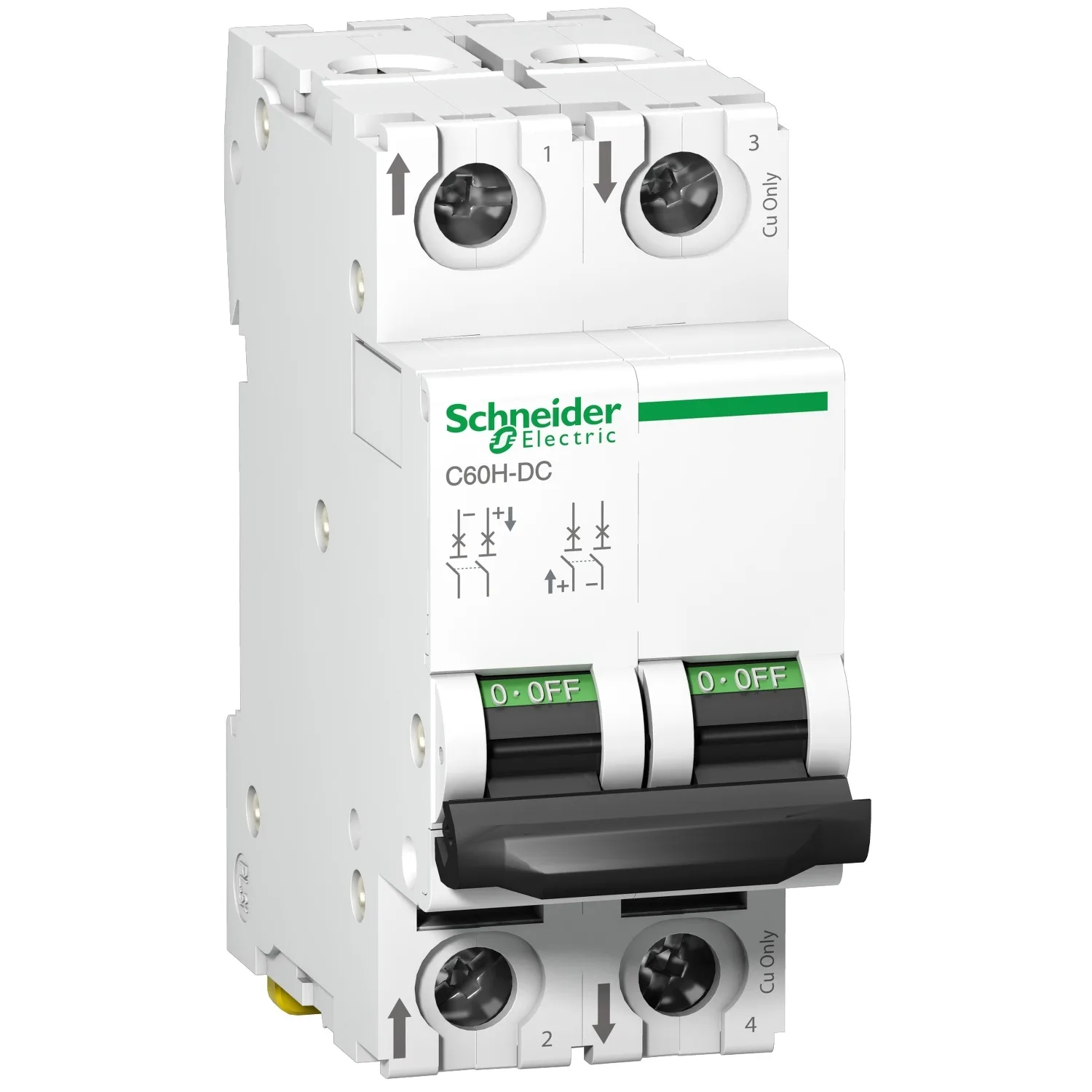

Acti9 C60H-DC - Disjoncteur modulaire - 2P - 30A - Courbe C
Schneider A9N61534, Acti9 C60H-DC - Disjoncteur modulaire - 2P - 30A - Courbe C. Catégorie : C60 H-DC Circuit Breaker. Demandez un devis pour le prix et le délai.
- Référence :A9N61534
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :79.90 EUR (Request a quote)
Caractéristiques clés
- Gamme
- Acti9
- Nom Du Produit
- Acti9 C60H-DC
- Type De Produit Ou Équipement
- Disjoncteur miniature
- Nom De L'appareil
- C60H-DC
Description du produit
- Le pouvoir de coupure nominal en court-circuit va jusqu'à 20kA à 220VDC selon la norme GB 14048.2 et jusqu'à 20kA à 220VDC selon la norme GB 14048.2
- Ce produit est conforme à la fois à la norme industrielle EN/IEC 60898-1 et à la norme résidentielle EN/IEC 60947-2
- Ce disjoncteur miniature combine les fonctions de protection de circuit contre les courts-circuits et les courants de surcharge, de commande et d'isolation
- Offre VisiTrip pour la sécurité lors de la maintenance et VisiSafe pour réduire le temps d'intervention
- L'Acti9 C60H-DC est utilisé dans les circuits à courant continu (contrôle et automatisation industriels, transport, énergies renouvelables)
- Cet appareil est réservé aux applications de contrôle industriel, d'automatismes, de transport et d'énergies renouvelables
- Il possède une endurance électrique allant jusqu'à 3000 cycles et une endurance mécanique allant jusqu'à 20000 cycles
- Tension de service Ue 500VDC
- Tension assignée d'isolement 500VDC
- Tension assignée de tenue aux chocs Uimp 6kV
- Fréquence de fonctionnement 50Hz ou 60Hz
- Largeur en pas de 9mm 4
- Degré de pollution 3
- Catégorie de surtension IV
- La couleur du produit est blanc (RAL9003)
- Poids 0.256kg
- Degré de protection à l'intérieur du boîtier IP20 et IP40 selon la norme IEC 60529
- Température de fonctionnement -25°C à 70°C
- Température de stockage -40°C à 85°C.
Caractéristiques principales
- Conformité pour l'isolation selon la norme IEC/EN 60947-2
- Combine la protection contre les courts-circuits et les courants de surcharge
- Installation facile grâce à une conception de borne combinée et un indicateur de raccordement de câble
- La bande verte assurant l'ouverture physique des contacts permet des opérations en aval en toute sécurité
- Prolonge la durée de vie du produit grâce à une fermeture rapide fonctionnant indépendamment de la vitesse du levier
Caractéristiques techniques
Principales15
| Gamme | Acti9 |
|---|---|
| Nom Du Produit | Acti9 C60H-DC |
| Type De Produit Ou Équipement | Disjoncteur miniature |
| Nom De L'appareil | C60H-DC |
| Application De L'appareil | Distribution |
| Description Des Pôles | 2P |
| Nombre De Pôles Protégés | 2 |
| [In] Courant Nominal | 30 A à 25 °C |
| Type De Réseau | CC |
| Technologie Du Déclencheur | Thermique-magnétique |
| Courbe De Déclenchement | C |
| Pouvoir De Coupure | 10 kA Icu à 440 V CC conforme à EN 60947-2; 10 kA Icu à 440 V CC conforme à CEI 60947-2; 6 kA Icu à 500 V CC conforme à EN 60947-2; 6 kA Icu à 500 V CC conforme à CEI 60947-2; 20 kA Icu à 220 V CC conforme à GB 14048.2; 20 kA Icu à 220 V CC conforme à CEI 60947-2; 20 kA Icu à 250 V CC conforme à GB 14048.2; 20 kA Icu à 250 V CC conforme à CEI 60947-2 |
| Catégorie D'emploi | Catégorie A se conformer à EN 60947-2; Catégorie A se conformer à CEI 60947-2 |
| Aptitude Au Sectionnement | Oui se conformer à CEI 60947-2; Oui se conformer à EN 60947-2 |
| Normes | EN 60947-2; CEI 60947-2 |
Complémentaires20
| Fréquence Du Réseau | 50/60 Hz |
|---|---|
| [Ue] Tension Assignée D'emploi | 500 V CC |
| [Ics] Pouvoir Assigné De Coupure De Service | 15 kA 75 % se conformer à EN 60947-2 - 220 V CC; 15 kA 75 % se conformer à CEI 60947-2 - 220 V CC; 15 kA 75 % se conformer à EN 60947-2 - 250 V CC; 15 kA 75 % se conformer à CEI 60947-2 - 250 V CC; 4,5 kA 75 % se conformer à EN 60947-2 - 500 V CC; 4,5 kA 75 % se conformer à CEI 60947-2 - 500 V CC; 7,5 kA 75 % se conformer à EN 60947-2 - 440 V CC; 7,5 kA 75 % se conformer à CEI 60947-2 - 440 V CC |
| [Ui] Tension Assignée D'isolement | 500 V CC se conformer à CEI 60947-2; 500 V CC se conformer à EN 60947-2 |
| [Uimp] Tension Assignée De Tenue Aux Chocs | 6 kV se conformer à EN 60947-2; 6 kV se conformer à CEI 60947-2 |
| Coupure Pleinement Apparente | Oui |
| Type De Commande | Par maneton |
| Signalisation Locale | Indication ON/OFF |
| Mode D'installation | Fixe |
| Support De Montage | 35 mm DIN rail symmétrique |
| Compatibilité Des Répartiteur, Peigne, Jeu De Barres | Haut ou bas : standard |
| Pas De 9 Mm | 4 |
| Poids Net | 0,256 kg |
| Couleur | Blanc |
| Durée De Vie Mécanique | 20000 cycle |
| Durée De Vie Électrique | 3000 cycle L/R = 2 ms |
| Dispositif De Cadenassage | Cadenassable |
| Description Des Options De Verrouillage | En position O |
| Couple De Serrage | Circuit de puissance : 2,5 N.m haut ou bas |
| Protection Différentielle | Sans |
Environnement6
| Degré De Pollution | 3 se conformer à EN 60947-2; 3 se conformer à CEI 60947-2 |
|---|---|
| Catégorie De Surtension | IV |
| Tropicalisation | 2 se conformer à CEI 60068-2 |
| Altitude De Fonctionnement | 2000 m |
| Température De L'air Ambiant En Fonctionnement | -25…70 °C |
| Température Ambiante Pour Le Stockage | -40…85 °C |
Emballage18
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 7,500 cm |
| Largeur De L'emballage 1 | 3,600 cm |
| Longueur De L'emballage 1 | 8,500 cm |
| Poids De L'emballage (Kg) | 242,000 g |
| Type D'emballage 2 | BB1 |
| Nb Produits Dans L'emballage 2 | 6 |
| Hauteur De L'emballage 2 | 8,000 cm |
| Largeur De L'emballage 2 | 9,000 cm |
| Longueur De L'emballage 2 | 22,000 cm |
| Poids De L'emballage 2 | 1,501 kg |
| Type D'emballage 3 | S03 |
| Nb Produits Dans L'emballage 3 | 72 |
| Hauteur De L'emballage 3 | 30,000 cm |
| Largeur De L'emballage 3 | 30,000 cm |
| Longueur De L'emballage 3 | 40,000 cm |
| Poids De L'emballage 3 | 18,593 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
