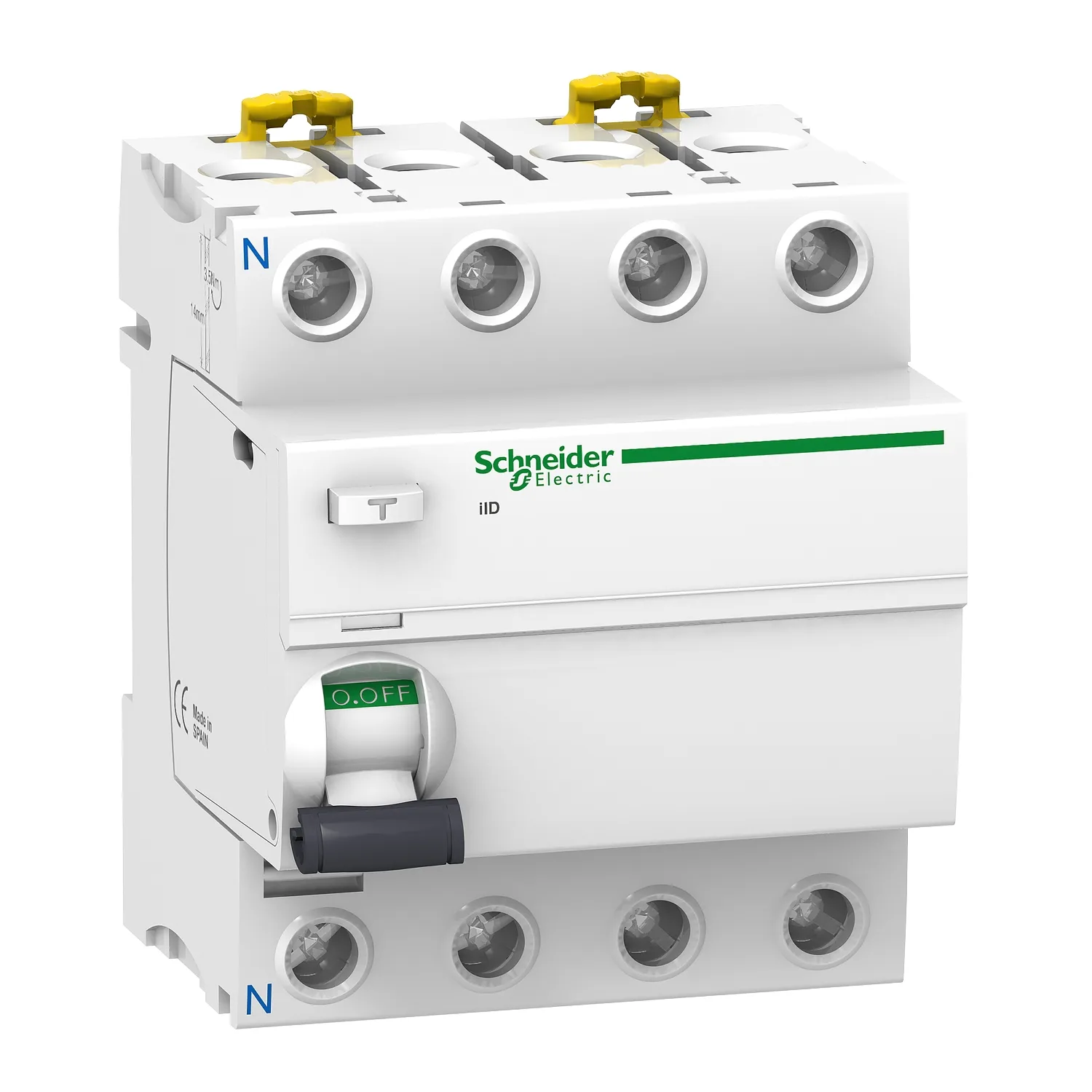

Acti9 iID - Interrupteur différentiel - 4P - 25A - 300mA - type AC
Schneider A9R44425, Acti9 iID - Interrupteur différentiel - 4P - 25A - 300mA - type AC. Catégorie : iID RCCB. En stock.
- Référence :A9R44425
- Fabricant / Marque :Schneider
- Disponibilité :En stock (16 pièces) ✅
- Prix :76.80 EUR (Request a quote)
Caractéristiques clés
- Seri
- Acti 9
- Nom du produit
- Acti9 iID
- Ürün Ya Da Bileşen Tipi
- Interrupteur différentiel (ID)
- Ürün Grubu
- İID
Description du produit
Cet Acti9 iID est un interrupteur différentiel (RCCB) modulaire et fiable. C'est un disjoncteur 4P avec un courant assigné In de 25A, une sensibilité de 300mA avec une classe de protection de type AC. Ce produit protège contre les chocs électriques par contact indirect et les risques d'incendie. Il assure la fonction de déconnexion des circuits électriques en cas de défaut à la terre. Son indicateur unique Visitrip réduit le temps d'intervention en indiquant l'appareil défectueux par un indicateur mécanique sur la face avant. Ce produit dispose également d'une fenêtre VisiSafe avec une bande verte sur la manette indiquant l'ouverture complète des pôles permettant la maintenance en aval. Ce produit est conforme à la norme EN/IEC 61008-1. Le pouvoir de fermeture et de coupure assigné (Im/IΔm) est de 1500A. Le courant de court-circuit conditionnel assigné (Inc/IΔc) est de 10kA. L'endurance mécanique va jusqu'à 20000 cycles et l'endurance électrique va jusqu'à 15000 cycles. La tension opérationnelle Ue est de 380VAC à 415VAC. La tension d'isolement assignée Ui est de 500VAC. La tension assignée de tenue aux chocs Uimp est de 6kV. La fréquence est de 50Hz ou 60Hz. Il est montable sur rail DIN. La largeur en pas de 9mm est de 8. La couleur du produit est le blanc (RAL9003). Les dimensions sont (L) 72mm x (H) 91mm x (P) 73,5mm. Le poids est de 0,37kg. Il a un degré de protection IP20 (selon la norme IEC/EN 60529) et devient IP40 une fois dans un coffret modulaire. La température de fonctionnement est de -5°C à 60°C. La température de stockage est de -40°C à 85°C.
Caractéristiques principales
- Protection des personnes contre les chocs électriques par contact indirect
- Aptitude au sectionnement résidentiel selon les normes IEC 61008-1 et IEC 61008-2-1
- Protection des installations contre le risque d'incendie
- Facile à installer avec une conception de borne unifiée et une indication de câblage
- Indication de défaut à la terre par un indicateur mécanique rouge en face avant
Caractéristiques techniques
| Seri | Acti 9 |
|---|---|
| Nom du produit | Acti9 iID |
| Ürün Ya Da Bileşen Tipi | Interrupteur différentiel (ID) |
| Ürün Grubu | İID |
| Pôles | 4P |
| Position Du Neutre | Gauche |
| [In] Courant Nominal | 25 A |
| Type De Réseau | AC |
| Sensibilité De Fuite À La Terre | 300 mA |
| Temporisation De La Protection Contre Les Fuites À La Terre | Instantané |
| Classe De Protection Contre Les Fuites À La Terre | Type AC |
| Emplacement De L'appareil Dans Le Système | Départ |
| Fréquence Du Réseau | 50/60 Hz |
| [Ue] Tension Assignée De Service | 400...415 V AC 50/60 Hz |
| Technologie De Déclenchement De Courant Résiduel | Indépendant de la tension |
| Pouvoir De Coupure Et De Fermeture Nominal | Idm 1500 A; Im 1500 A |
| Courant De Court-circuit Conditionnel Nominal | 10 kA |
| [Ui] Tension Assignée D'isolement | 500 V AC 50/60 Hz |
| [Uimp] Tension Assignée De Tenue Aux Chocs | 6 kV |
| Indicateur De Position Des Contacts | Oui |
| Type De Commande | Maneton |
| Mode De Montage | Encliquetable |
| Support De Montage | Rail DIN de 35 mm |
| Pas De 9 Mm | 8 |
| Hauteur | 85 mm |
| Largeur | 72 mm |
| Profondeur | 69 mm |
| Profondeur D'encastrement | 44 mm |
| Poids Du Produit | 370 g |
| Couleur | Blanc (RAL 9003) |
| Endurance Mécanique | 20000 cycles |
| Endurance Électrique | 15000 cycles |
| Description Des Options De Verrouillage | Dispositif de verrouillage |
| Connexions - Bornes | Borne simple haut ou bas 1…35 mm² rigide; Borne simple haut ou bas 1…25 mm² souple; Borne simple haut ou bas 1…25 mm² avec embout et souple |
| Longueur De Dénudage Des Fils | 14 mm for üst veya alt connection |
| Couple De Serrage | 3,5 N.m haut ou bas |
| Normes | EN/IEC 61008-1; EN/IEC 61008-2-1 |
| Degré De Protection IP | IP20 conforming to IEC 60529; IP40 (boîtier modulaire) conforming to IEC 60529 |
| Degré De Pollution | 3 |
| Compatibilité Électromagnétique | Tenue aux ondes 8/20 µs, 250 A gemäß EN/IEC 61008-1 |
| Température De L'air Ambiant De Fonctionnement | -5…60 °C |
| Conditions De Stockage | -40…85 °C |
| Unit Type Of Package 1 | PCE |
| Number Of Units In Package 1 | 1 |
| Package 1 Height | 8,500 cm |
| Package 1 Width | 7,600 cm |
| Package 1 Length | 10,000 cm |
| Package 1 Weight | 355,000 g |
| Unit Type Of Package 2 | S03 |
| Number Of Units In Package 2 | 27 |
| Package 2 Height | 30,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 10,391 kg |
| Garantie Contractuelle | 18 |
