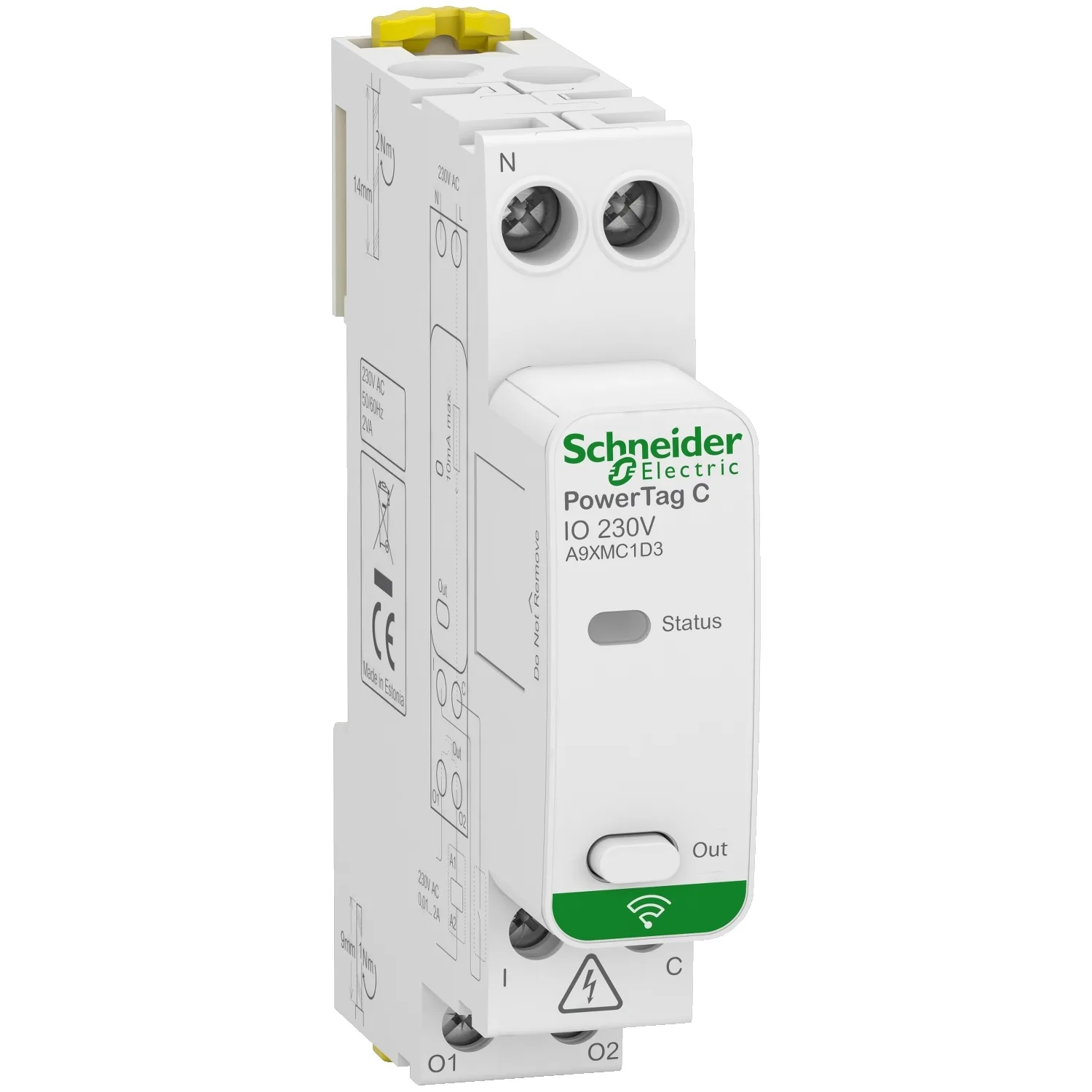

PowerTag C - Capteur contacts radiofréquence modulaire - 1 Entrée/1 Sortie
Schneider A9XMC1D3, PowerTag C - Capteur contacts radiofréquence modulaire - 1 Entrée/1 Sortie. Catégorie : PrismaSeT G. Demandez un devis pour le prix et le délai.
- Référence :A9XMC1D3
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :210.00 EUR (Request a quote)
Caractéristiques clés
- Gamme
- PowerTag
- Type De Produit Ou Équipement
- Module entrée et sortie
- Nom De L'appareil
- PowerTag C IO 230V
- Nom Du Produit
- PowerTag Control
Description du produit
Le module d'E/S numérique PowerTag est compatible avec Acti9 PowerTag Link et prend en charge le type de montage sur rail DIN. Il utilise une borne de type tunnel et est doté d'une fonction de sortie programmable NO/NF. Cette référence est un produit tout-en-un sans accessoire.
Caractéristiques techniques
Principales7
| Gamme | PowerTag |
|---|---|
| Type De Produit Ou Équipement | Module entrée et sortie |
| Nom De L'appareil | PowerTag C IO 230V |
| Nom Du Produit | PowerTag Control |
| Accessoires Associés | Acti9 PowerTag Link C; Wiser module IP; Acti9 PowerTag Link; Acti9 PowerTag Link HD |
| Compatibilité De Gamme | Acti9 télérupteur; Acti9 contacteur; Acti9 iACTs auxiliaire de signalisation à distance; Acti9 iATLs auxiliaire de signalisation à distance |
| Mode De Communication | Radiofréquence 2,4…2,4835 GHz IEEE 802.15.4 |
Complémentaires30
| [Us] Tension D'alimentation | 230 V CA (+/- 20 %) |
|---|---|
| Fréquence Du Réseau | 50/60 Hz |
| Puissance Consommée En VA | 2 VA |
| Nombre D'entrées Numériques | 1 |
| Type D'entrée | Contact sec 230 V CA 2 mA |
| Tension État 1 Garanti | >= 164 V pour entrée logique |
| Tension État 0 Garanti | <= 40 V pour entrée logique |
| Etat Actuel 1 Garanti | >= 2 mA (entrée logique) |
| Etat Actuel 0 Garanti | <= 0,5 mA (entrée logique) |
| Nombre De Sorties Numériques | 1 |
| Type De Sortie | Contect sec 230 V 0,01...2 A CA |
| Type De Sortie Logique | Relais logique configurable |
| Fonction De La Sortie | NO/NF programmable |
| Durée De Vie Mécanique | 100000 cycle pour sortie |
| Mode D'installation | Encliquetable |
| Support De Montage | Rail DIN |
| Signalisation Locale | Vert, orange et rouge DEL for état produit |
| Durée De L'impulsion | 300 ms par défaut - 0 ms, + 300 ms |
| Durée Entre 2 Impulsions | 100 ms minimum - tolerance: - 0 ms, + 300 ms |
| Couleur | Blanc (RAL 9003) |
| Pas De 9 Mm | 2 |
| Hauteur | 85 mm |
| Matière | PA6 GF30 |
| Largeur | 18 mm |
| Profondeur | 62 mm |
| Poids Net | 80 g |
| Mode De Raccordement | Borne du type à cage (haut) - 1 câble(s) 1…16 mm² (AWG 18...AWG 16) - rigide; Borne du type à cage (haut) - 1 câble(s) 0,5…10 mm² (AWG 21...AWG 8) - flexible; Borne du type à cage (bas) - 1 câble(s) 1…6 mm² (AWG 18...AWG 10) - rigide; Borne du type à cage (bas) - 1 câble(s) 0,5…4 mm² (AWG 21...AWG 12) - flexible; Borne du type à cage (bas) - 1 câble(s) 0,5…4 mm² (AWG 21...AWG 12) - flexible avec e |
| Longueur De Dénudage Des Fils | 14 mm pour haut connexion; 9 mm pour bas connexion |
| Couple De Serrage | Alimentation : 2 N.m haut; Entrée/sortie logique : 1 N.m bas |
| Normes | EN/IEC 61010-1; ETSI EN 300 328; EN/IEC 62479; ETSI EN 301 489-17; ETSI EN 301 489-1; EN/IEC 61010-2-201; EN/IEC 61326-1 |
Environnement9
| Degré De Protection IP | IP20 enveloppe : se conformer à CEI 60529; IP40 face avant : se conformer à CEI 60529 |
|---|---|
| Degré De Pollution | 3 |
| Catégorie De Surtension | III se conformer à CEI 61010-1 |
| Tenue Aux Chocs IK | IK05 |
| Humidité Relative | 0…93 % à 40 °C se conformer à CEI 60068-2-78 |
| Altitude De Fonctionnement | 0...2000 m |
| Température De L'air Ambiant En Fonctionnement | -25…60 °C |
| Température Ambiante Pour Le Stockage | -40…85 °C |
| Tenue Au Feu | 960 °C / 30 s se conformer à UL 94 V0 |
Emballage12
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 2,800 cm |
| Largeur De L'emballage 1 | 8,000 cm |
| Longueur De L'emballage 1 | 11,500 cm |
| Poids De L'emballage (Kg) | 116,000 g |
| Type D'emballage 2 | S03 |
| Nb Produits Dans L'emballage 2 | 80 |
| Hauteur De L'emballage 2 | 30,000 cm |
| Largeur De L'emballage 2 | 30,000 cm |
| Longueur De L'emballage 2 | 40,000 cm |
| Poids De L'emballage 2 | 9,506 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
