Schneider
Phaseo - module contrôle batterie - 24..28,8Vcc - 24V - 40A - pour alim. électr.
Pas en vente

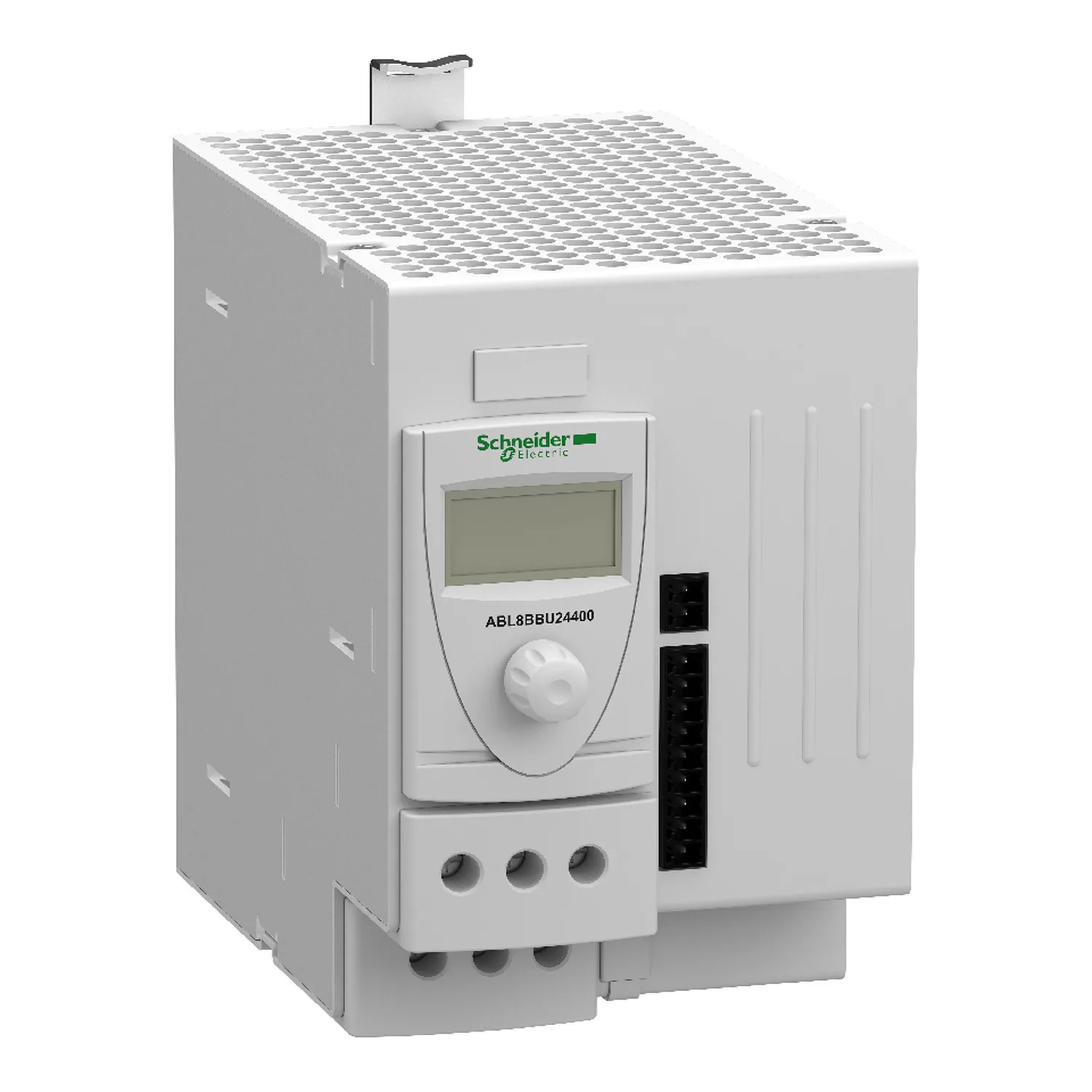

Schneider ABL8BBU24400, Phaseo - module contrôle batterie - 24..28,8Vcc - 24V - 40A - pour alim. électr.. Catégorie : Power supplies for industrial use, rail mounting. Pas en vente ; aucun prix ni devis n’est proposé pour ce produit.
- Référence :ABL8BBU24400
- Fabricant / Marque :Schneider
Caractéristiques clés
- Gamme De Produit
- Phaseo
- Type De Produit Ou Équipement
- Module contrôle batterie
- Tension D'entrée
- 24...28,8 V CC
- Courant Maximum Des Sorties
- 40 A
Description du produit
Module de contrôle de batterie - 24..28,8 V CC - 24 V - 40 A - Pour alimentation à découpage régulée
Caractéristiques techniques
Principales5
| Gamme De Produit | Phaseo |
|---|---|
| Type De Produit Ou Équipement | Module contrôle batterie |
| Tension D'entrée | 24...28,8 V CC |
| Tension De Sortie | (Ubatterie-0,5) V dans mode batterie CC; (Uin-0,25) V dans mode nominal CC |
| Courant Maximum Des Sorties | 40 A |
Complémentaires12
| Limites De La Tension D'entrée | 22...30 V |
|---|---|
| Puissance Dissipée Maximale En W | 12 W |
| Seuil D'activation | Réglable 22…36 V |
| Nombre De Voies De Sorties | 1 |
| Consommation Électrique | 0,6 A en charge; 0,1 mA à vide; <= 40,6 A |
| Type De Protection En Sortie | Contre la surcharge, protection technology: 1,5 x In; Contre les courts-circuits, protection technology: mode avec batterie de sauvegarde, réinitialisation automatique; Contre les courts-circuits, protection technology: mode d'alimentation électrique |
| Mode De Raccordement | For relais de diagnostic: bornier débrochable à vis, connection capacity: 1 x 0,75 mm²; For connexion entrée: bornes de type vis, connection capacity: 2 x 0,5...2 x 10 mm² AWG 20...AWG 8; For connexion sortie: bornes de type vis, connection capacity: 2 x 0,5...2 x 10 mm² AWG 20...AWG 8 |

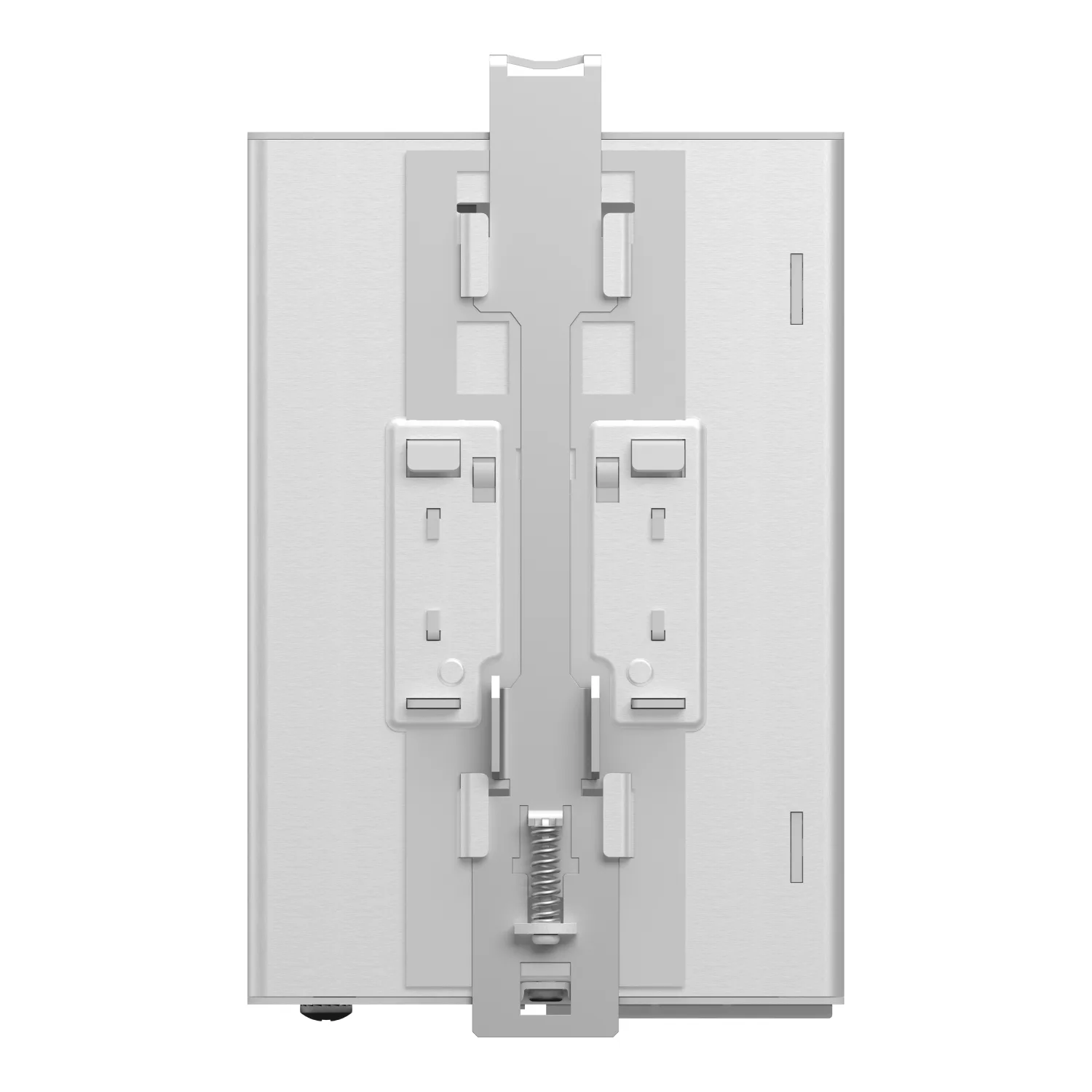

| Mode De Fixation | Par clips sur 35 mm DIN rail symmétrique, position de fonctionnement: horizontal; Par clips sur 35 mm DIN rail symmétrique, position de fonctionnement: verticale |
| Marquage | CE |
| Désignation De L'essai | Champ électromagnétique induit se conformer à CEI 61000-4-2; Émission se conformer à CEI 61000-6-3; Champ électromagnétique induit se conformer à CEI 61000-4-6 niveau 3; Émissions rayonnées se conformer à CEI 61000-4-3 niveau 3; Transitoire rapide se conformer à CEI 61000-4-4 niveau 3; Surtension se conformer à CEI 61000-4-5 niveau 2; Émissions transmises par conduction/rayonnées se conformer à EN |

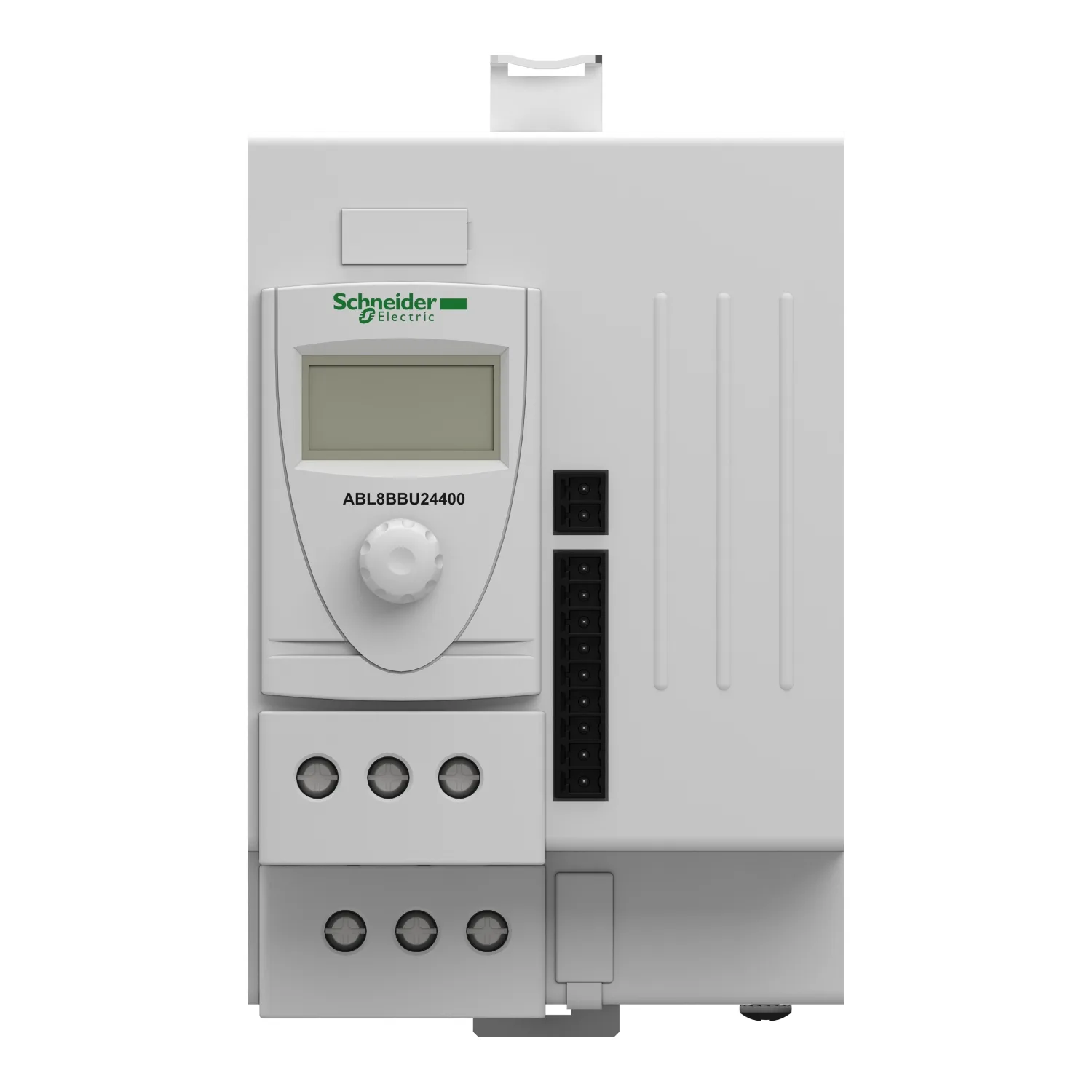

| Signalisation Locale | 1 relais F/O pour état alarme; 1 relais F/O pour état de la batterie; 1 relais F/O pour état de l'alimentation; Écran LCD pour état du module |
| Poids Net | 0,7 kg |
Environnement11
| Certifications Du Produit | RCM; EAC |
|---|---|
| Normes | UL 508; CSA C22.2 No 60950-1 |
| Température De L'air Ambiant En Fonctionnement | -25…60 °C |
| Température Ambiante Pour Le Stockage | -40…85 °C |
| Caractéristique D'environnement | CEM se conformer à CEI 61000-6-3; CEM se conformer à CEI 61000-6-2; Sécurité se conformer à CEI 60950-1; Sécurité se conformer à EN/CEI 61204-3 |
| Degré De Protection IP | IP20 se conformer à CEI 60529 |
| Tenue Diélectrique | 500 V entre entrée et terre; 500 V entre sortie et terre |
| Catégorie De Surtension | Classe II se conformer à VDE 0106-1 |
| Humidité Relative | 0…90 % opération en cours; 0…95 % stockage en cours |
| Fiabilité MTBF | 707945 H at 24 V CC avec UTE C80-810 calculation method |
| Tenue Aux Vibrations | 2 gn (f= 11,9…150 Hz) se conformer à CEI 61131-2; 3,5 mm (f= 3…11,9 Hz) se conformer à CEI 61131-2 |
Emballage12
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 11,200 cm |
| Largeur De L'emballage 1 | 18,000 cm |
| Longueur De L'emballage 1 | 18,500 cm |
| Poids De L'emballage (Kg) | 1,349 kg |
| Type D'emballage 2 | S04 |
| Nb Produits Dans L'emballage 2 | 8 |
| Hauteur De L'emballage 2 | 30,000 cm |
| Largeur De L'emballage 2 | 40,000 cm |
| Longueur De L'emballage 2 | 60,000 cm |
| Poids De L'emballage 2 | 11,594 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
