Schneider

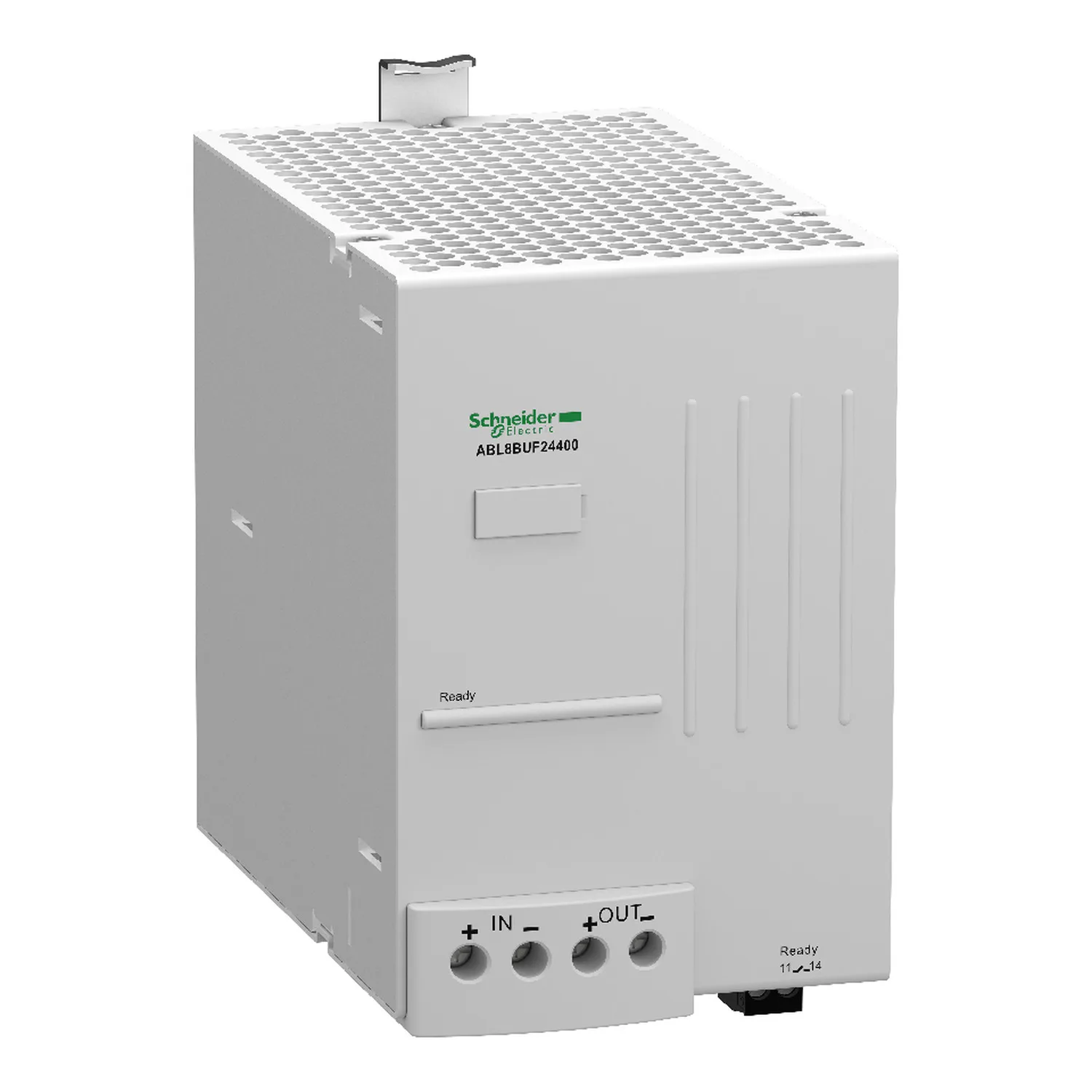

Phaseo - module tampon - 24..28,8Vcc - 40A - pour alimentation électrique
Schneider ABL8BUF24400, Phaseo - module tampon - 24..28,8Vcc - 40A - pour alimentation électrique. Catégorie : Power supplies for industrial use, rail mounting. Demandez un devis pour le prix et le délai.
- Référence :ABL8BUF24400
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :505.00 EUR (Request a quote)
Caractéristiques clés
- Gamme De Produit
- Phaseo
- Type De Produit Ou Équipement
- Module tampon
- Tension D'entrée
- 24...28,8 V CC
- Courant Maximum Des Sorties
- 40 A
Description du produit
- Ce module tampon est conçu pour fournir de l'énergie lors de pics de consommation ou lors de courtes coupures de courant du réseau
- Fournit une alimentation de secours temporaire sans utiliser de batterie en cas de creux de tension profonds et de coupures
- Il pèse 1,200 kg
- C'est un module fonctionnel pour l'alimentation électrique à usage industriel et pour montage sur rail
- Conforme aux normes UL 508, CSA C22.2 No 60950-1
- Certifié par EAC, RCM
- Ce module fonctionnel est principalement compatible avec les alimentations universelles Modicon ABL8RP et Modicon ABL8WP

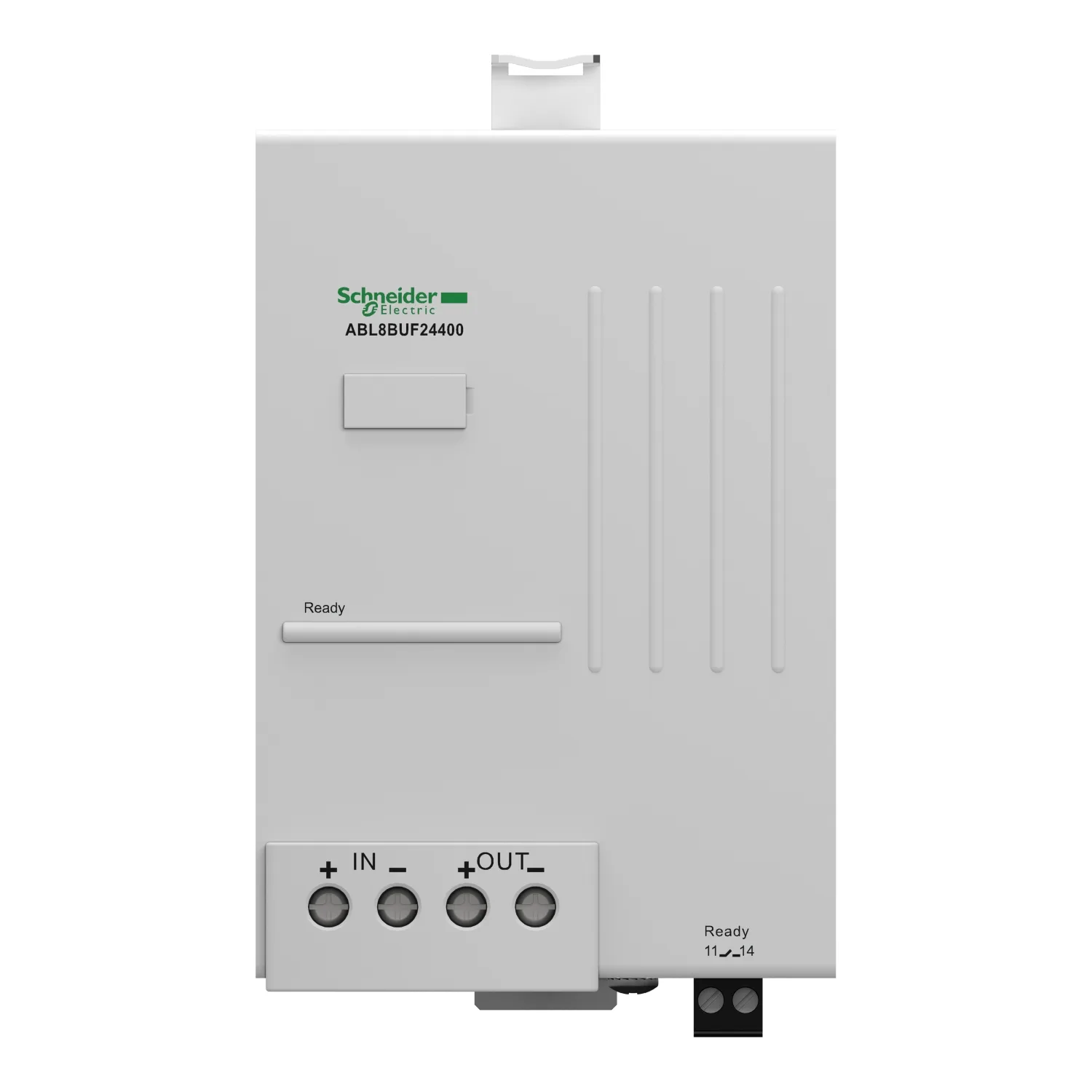

- Dispose d'un indicateur de diagnostic LED situé à l'avant pour un dépannage immédiat
- Se monte sur rail DIN
- Apporte de l'énergie à vos systèmes automatisés
- Conçues pour des machines et applications simples, les alimentations modulaires sont particulièrement appréciées pour leur extrême compacité.
Caractéristiques principales
- Fournir une alimentation de secours temporaire sans utiliser de batterie en cas de creux de tension profonds et de coupures
- Indicateur de diagnostic de défaut LED situé sur la face avant de l'appareil : dépanner immédiatement l'appareil défectueux
- Fournir une tension 24V DC en cas de courtes coupures
- Sans entretien
Caractéristiques techniques
Principales6
| Gamme De Produit | Phaseo |
|---|---|
| Type De Produit Ou Équipement | Module tampon |
| Tension D'entrée | 24...28,8 V CC |
| Tension De Sortie | (Uin-0,25) V dans mode nominal CC; (Uin-1) V dans mode tampon CC |
| Courant Maximum Des Sorties | 40 A |
| Temps De Maintien | 0,1 s à 40 A; 6 s à 0,5 A |
Complémentaires15
| Limites De La Tension D'entrée | 22...30 V |
|---|---|
| Puissance Dissipée Maximale En W | 15 W |
| Seuil D'activation | (Uin-1) V et 22 V min |
| Temps De Charge | 25 s |
| Nombre De Voies De Sorties | 1 |
| Consommation Électrique | 0,6 A en charge; 0,1 mA à vide; <= 40,6 A |
| Type De Protection En Sortie | Contre la surcharge, protection technology: > 45 A; Contre les courts-circuits, protection technology: mode alimenté électriquement, réinitialisation automatique; Contre la sous-tension, protection technology: déclenchement si U < 19 V |
| Mode De Raccordement | For connexion entrée: bornes de type vis, connection capacity: 2 x 0,5...2 x 10 mm² AWG 20...AWG 8; For connexion sortie: bornes de type vis, connection capacity: 2 x 0,5...2 x 10 mm² AWG 20...AWG 8; For relais de diagnostic: bornier débrochable à vis, connection capacity: 1 x 2,5 mm² AWG 14 |

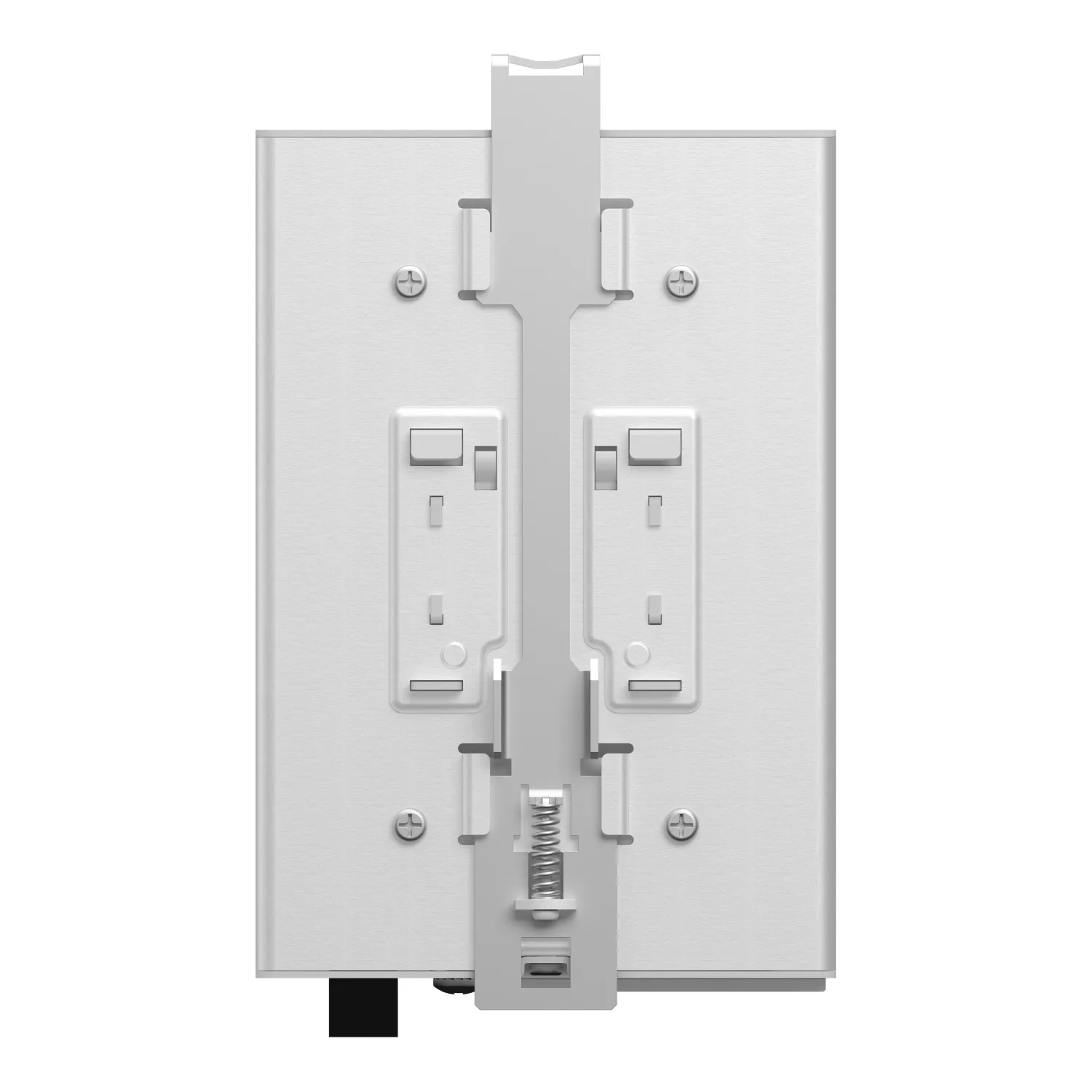

| Mode De Fixation | Par clips sur 35 mm DIN rail symmétrique, position de fonctionnement: horizontal; Par clips sur 35 mm DIN rail symmétrique, position de fonctionnement: verticale |
| Couplage De Sortie | Parallèle |
| Altitude De Fonctionnement | 2000 m |
| Marquage | CE |
| Désignation De L'essai | Champ électromagnétique induit se conformer à CEI 61000-4-2; Émission se conformer à CEI 61000-6-3; Champ électromagnétique induit se conformer à CEI 61000-4-6 niveau 3; Émissions rayonnées se conformer à CEI 61000-4-3 niveau 3; Transitoire rapide se conformer à CEI 61000-4-4 niveau 3; Surtension se conformer à CEI 61000-4-5 niveau 2; Émissions transmises par conduction/rayonnées se conformer à EN |
| Signalisation Locale | 1 DEL (vert) pour buffer prêt; 1 relais pour buffer prêt |
| Poids Net | 1,2 kg |
Environnement11
| Certifications Du Produit | RCM; EAC |
|---|---|
| Normes | UL 508; CSA C22.2 No 60950-1 |
| Température De L'air Ambiant En Fonctionnement | -25…60 °C |
| Température Ambiante Pour Le Stockage | -40…85 °C |
| Caractéristique D'environnement | CEM se conformer à CEI 61000-6-3; CEM se conformer à CEI 61000-6-2; Sécurité se conformer à CEI 60950-1; Sécurité se conformer à EN/CEI 61204-3 |
| Degré De Protection IP | IP20 se conformer à CEI 60529 |
| Tenue Diélectrique | 500 V entre entrée et terre; 500 V entre sortie et terre |
| Catégorie De Surtension | Classe II se conformer à VDE 0106-1 |
| Humidité Relative | 0…90 % opération en cours; 0…95 % stockage en cours |
| Fiabilité MTBF | 1119603 H at 24 V CC avec UTE C80-810 calculation method |
| Tenue Aux Vibrations | 2 gn (f= 11,9…150 Hz) se conformer à CEI 61131-2; 3,5 mm (f= 3…11,9 Hz) se conformer à CEI 61131-2 |
Emballage12
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 11,500 cm |
| Largeur De L'emballage 1 | 17,000 cm |
| Longueur De L'emballage 1 | 18,200 cm |
| Poids De L'emballage (Kg) | 1,401 kg |
| Type D'emballage 2 | P06 |
| Nb Produits Dans L'emballage 2 | 60 |
| Hauteur De L'emballage 2 | 75,000 cm |
| Largeur De L'emballage 2 | 60,000 cm |
| Longueur De L'emballage 2 | 80,000 cm |
| Poids De L'emballage 2 | 97,060 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
